Пристрій перетворення зворотно-поступального руху у зворотно-обертальний

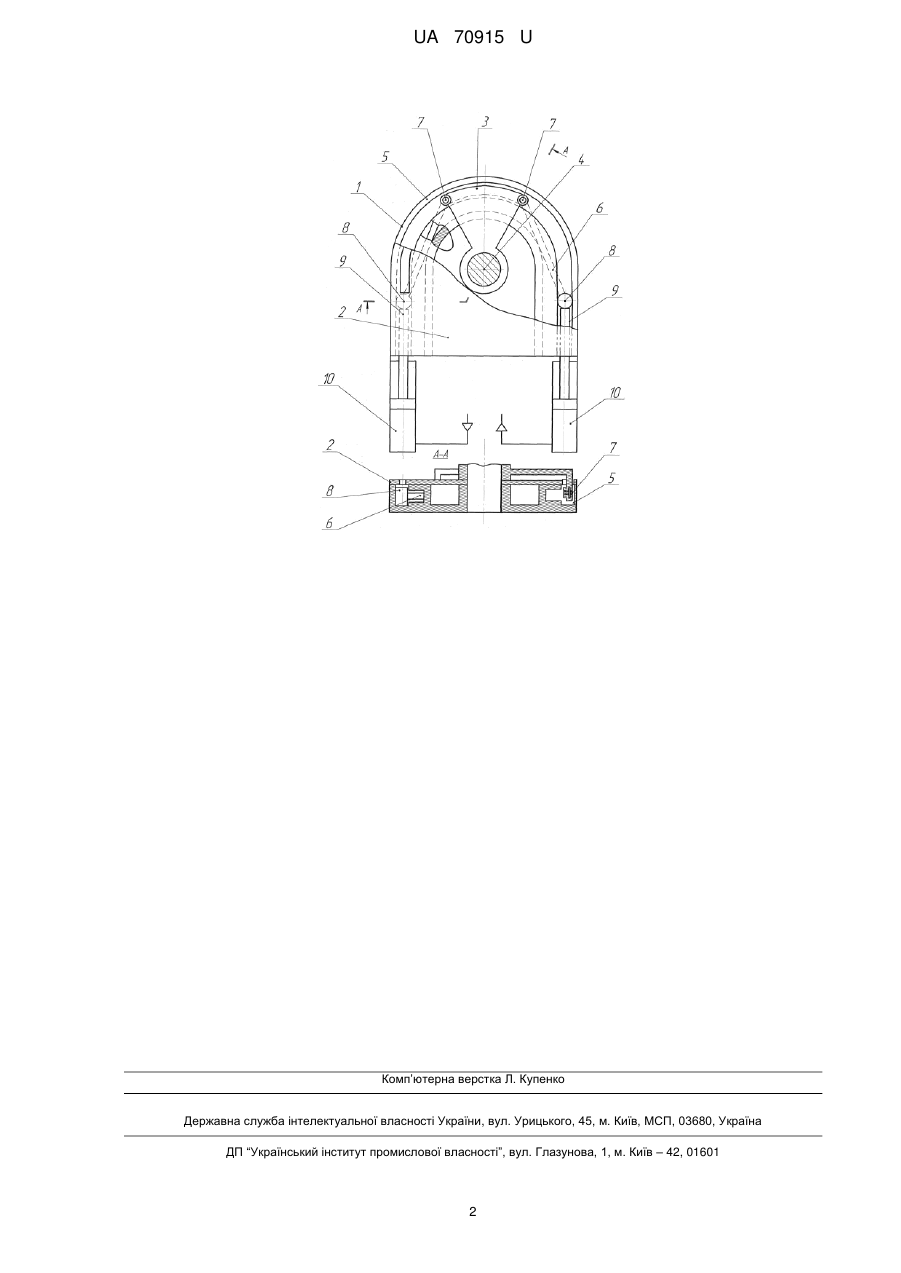

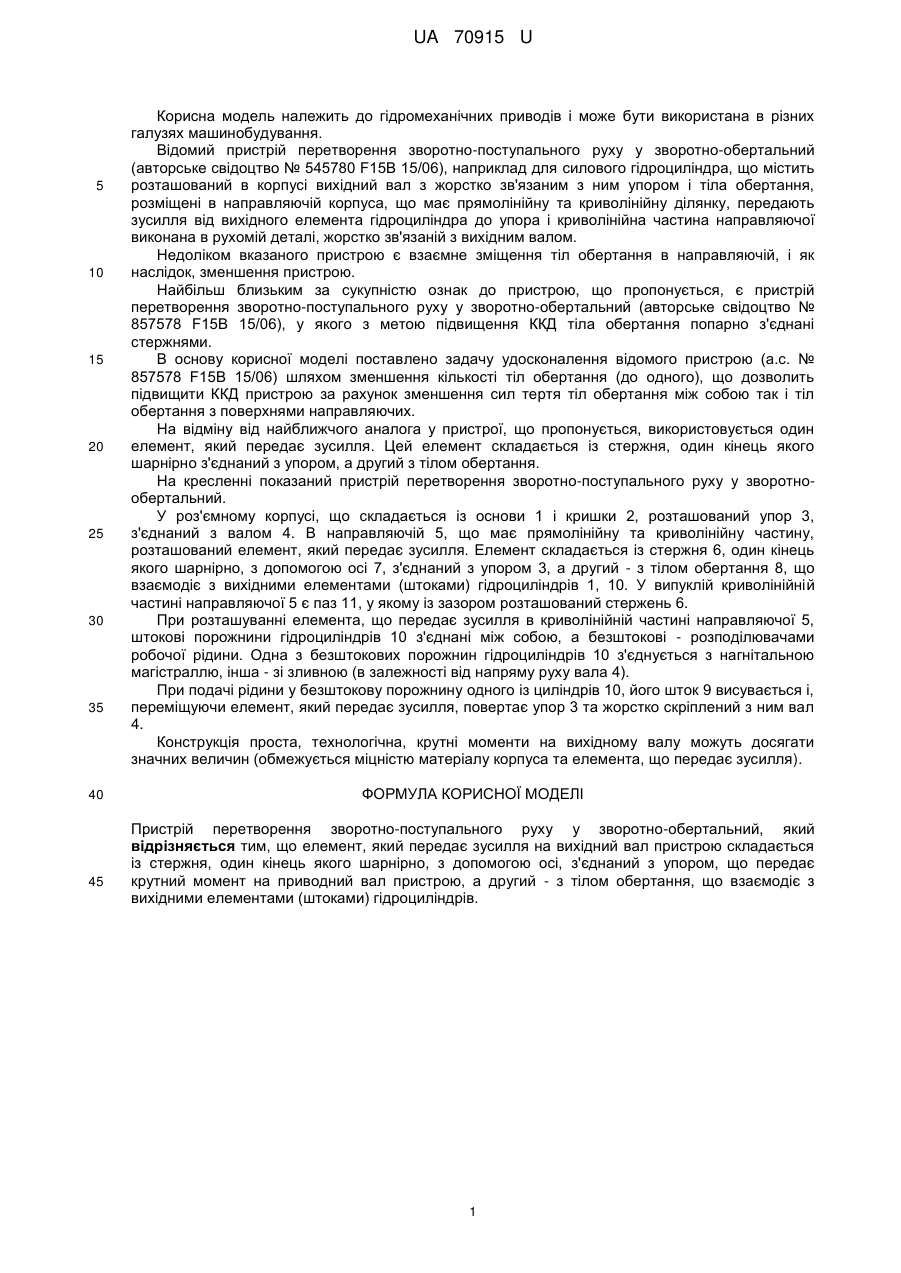

Реферат: UA 70915 U UA 70915 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до гідромеханічних приводів і може бути використана в різних галузях машинобудування. Відомий пристрій перетворення зворотно-поступального руху у зворотно-обертальний (авторське свідоцтво № 545780 F15В 15/06), наприклад для силового гідроциліндра, що містить розташований в корпусі вихідний вал з жорстко зв'язаним з ним упором і тіла обертання, розміщені в направляючій корпуса, що має прямолінійну та криволінійну ділянку, передають зусилля від вихідного елемента гідроциліндра до упора і криволінійна частина направляючої виконана в рухомій деталі, жорстко зв'язаній з вихідним валом. Недоліком вказаного пристрою є взаємне зміщення тіл обертання в направляючій, і як наслідок, зменшення пристрою. Найбільш близьким за сукупністю ознак до пристрою, що пропонується, є пристрій перетворення зворотно-поступального руху у зворотно-обертальний (авторське свідоцтво № 857578 F15В 15/06), у якого з метою підвищення ККД тіла обертання попарно з'єднані стержнями. В основу корисної моделі поставлено задачу удосконалення відомого пристрою (а.с. № 857578 F15В 15/06) шляхом зменшення кількості тіл обертання (до одного), що дозволить підвищити ККД пристрою за рахунок зменшення сил тертя тіл обертання між собою так і тіл обертання з поверхнями направляючих. На відміну від найближчого аналога у пристрої, що пропонується, використовується один елемент, який передає зусилля. Цей елемент складається із стержня, один кінець якого шарнірно з'єднаний з упором, а другий з тілом обертання. На кресленні показаний пристрій перетворення зворотно-поступального руху у зворотнообертальний. У роз'ємному корпусі, що складається із основи 1 і кришки 2, розташований упор 3, з'єднаний з валом 4. В направляючій 5, що має прямолінійну та криволінійну частину, розташований елемент, який передає зусилля. Елемент складається із стержня 6, один кінець якого шарнірно, з допомогою осі 7, з'єднаний з упором 3, а другий - з тілом обертання 8, що взаємодіє з вихідними елементами (штоками) гідроциліндрів 1, 10. У випуклій криволінійній частині направляючої 5 є паз 11, у якому із зазором розташований стержень 6. При розташуванні елемента, що передає зусилля в криволінійній частині направляючої 5, штокові порожнини гідроциліндрів 10 з'єднані між собою, а безштокові - розподілювачами робочої рідини. Одна з безштокових порожнин гідроциліндрів 10 з'єднується з нагнітальною магістраллю, інша - зі зливною (в залежності від напряму руху вала 4). При подачі рідини у безштокову порожнину одного із циліндрів 10, його шток 9 висувається і, переміщуючи елемент, який передає зусилля, повертає упор 3 та жорстко скріплений з ним вал 4. Конструкція проста, технологічна, крутні моменти на вихідному валу можуть досягати значних величин (обмежується міцністю матеріалу корпуса та елемента, що передає зусилля). ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій перетворення зворотно-поступального руху у зворотно-обертальний, який відрізняється тим, що елемент, який передає зусилля на вихідний вал пристрою складається із стержня, один кінець якого шарнірно, з допомогою осі, з'єднаний з упором, що передає крутний момент на приводний вал пристрою, а другий - з тілом обертання, що взаємодіє з вихідними елементами (штоками) гідроциліндрів. 1 UA 70915 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
