Пристрій для фіксації електродів при проведенні інтраабдомінальної реоінтестинографії

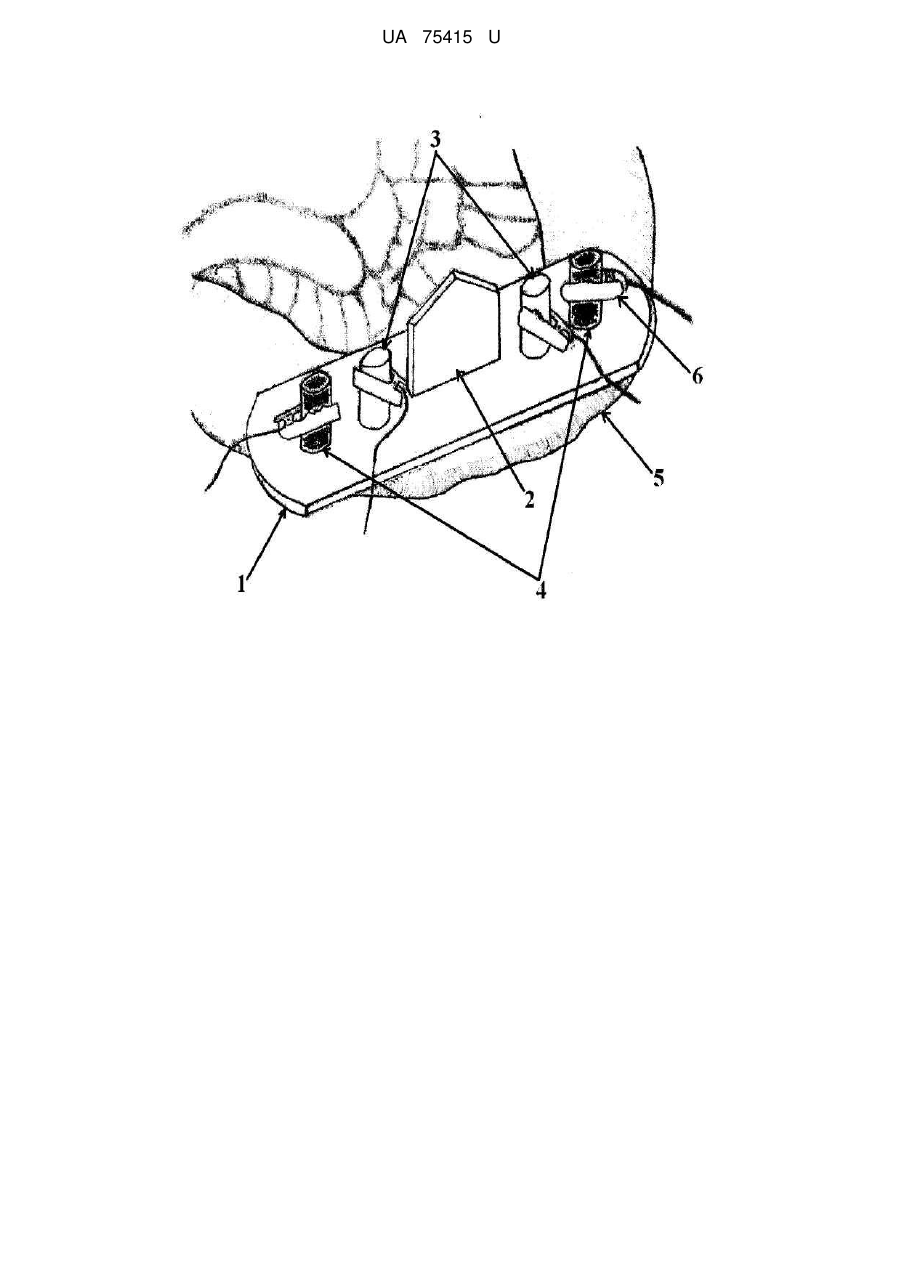

Реферат: Пристрій для фіксації електродів при проведенні інтраабдомінальної реоінтестинографії складається з додаткової пластинки, що використовується для переміщення та фіксації пристрою на досліджуваному сегменті кишечника, і основної, що служить каркасом для додаткової пластинки та чотирьох електродів - двох генеруючих і двох реєструючих. UA 75415 U (12) UA 75415 U UA 75415 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до медицини, а саме до хірургічної ентерології і може використовуватись для оцінки стану кишечника при проведенні планових та ургентних оперативних втручань на органах черевної порожнини в умовах порушення їх функцій, що обумовлені хірургічними захворюваннями. Серед чималої низки літературних джерел та окремих прикладних керівництв [1] найближчий аналог невідомий. Задачею корисної моделі є розробка такого пристрою, який дозволяє надійно та достатньо забезпечувати контакт електродів зі стінкою тонкої кишки, попереджує відхилення, спричинені негативною дією перистальтики кишечника, чим забезпечує оптимальні умови виконання інтраопераційної реоінтестинографії. Вирішення поставленої задачі досягається тим, що запропонований пристрій являє собою двопластинчату структуру, де додаткова пластинка використовується для переміщення та фіксації пристрою на досліджуваному сегменті кишечника, а основна пластинка служить каркасом для додаткової пластинки та чотирьох електродів, з яких два є генеруючими і ще два реєструючих. Вигляд пристрою для фіксації електродів при проведенні інтраабдомінальної реоінтестинографії представлено на кресленні, де 1 - основна пластина; 2 - додаткова пластина; 3 - генеруючі електроди; 4 - реєструючі електроди; 5 - сегмент тонкої кишки; 6 - щуп з проводом. Заявлювана нами корисна модель використовується наступним чином: під час оперативного втручання після виконання лапаротомії в рану виводиться сегмент тонкої кишки (5) для об'єктивізації її функціональних відхилень чи органічних змін, для чого застосовується запропонований пристрій шляхом розміщення його основної пластини (1) на досліджуваному органі за допомогою додаткової пластини (2) з наступною фіксацією щупів з проводами (6) до генеруючих (3) та реєструючих (4) електродів для передачі інформації на записуючий пристрій. Прикладом застосування пристрою, що заявляється, для фіксації електродів при проведенні інтраабдомінальної реоінтестинографії є історія хвороби № 10078, хворого К., 67 рік, що був госпіталізований 15.0.2010 і лікувався в хірургічному відділенні №2 Київської міської клінічної лікарні швидкої медичної допомоги з приводу гострої артеріальної сегментарної судинної недостатності кишечника, що ускладнилась некрозом ділянки тонкої кишки та розлитим перитонітом. Операція: лапаротомія, резекція ділянки голодної кишки з відновленням її прохідності шляхом формування анастомозу "кінець в кінець, для об'єктивізації проксимальної та дистальної границі деструкції в операційну рану послідовно виводили петлі голодної кишки (5) та за допомогою додаткової пластини (2) розміщували на кишці основну пластину (1) запропонованого пристрою і після фіксації щупів з проводами (6) до генеруючих (3) та реєструючих (4) електродів здійснювали передачу інформації на записуючий пристрій та згідно отриманих результатів оцінювали ступінь та межі життєздатності кишечної стінки, що обумовлювало границю її резекції. Після мобілізації деструктивно зміненого сегменту тонкої кишки виконували його резекцію з формування анастомозу "кінець в кінець", і здійснювали санацію та дренування черевної порожнини. Рана пошарово ушивалася. В післяопераційному періоді проводилась традиційна консервативна терапія з урахуванням сучасних вимог. Післяопераційний період протікав без ускладнень, на 8 добу пацієнт був виписаний додому в задовільному стані. Даний пристрій для фіксації електродів при проведенні інтраабдомінальної реоінтестинографії був застосований у 14 пацієнтів, які були оперовані з приводу гострих захворювань кишечнику. Його застосування дозволило попередити негативну дію регіонарних факторів на якість проведення інструментального дослідження і сприяло скороченню терміну його виконання та підвищило ступінь інформативності, що дозволило зменшити кількість ускладнень та скоротити термін реабілітації пацієнтів в ранньому післяопераційному періоді. Таким чином, пристрій для фіксації електродів при проведенні інтраабдомінальної реоінтестинографії дозволяє покращити умови проведення інструментального дослідження, підвищує якість його виконання та зменшує число негативних передумов у пацієнтів з гострими захворюваннями кишечника, що ускладнилися перитонітом, чим покращує проведення адекватної сучасної діагностико-лікувальної доктрини. Джерела інформації:: 1. Реография в клинической практике. Справочное пособие. - Санкт-Петербург.-1988.-215 с. 1 UA 75415 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Пристрій для фіксації електродів при проведенні інтраабдомінальної реоінтестинографії являє собою двопластинчату структуру, де додаткова пластинка використовується для переміщення та фіксації пристрою на досліджуваному сегменті кишечника, а основна пластинка служить каркасом для додаткової пластинки та чотирьох електродів, з яких два є генеруючими і ще два реєструючими. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
