Формула / Реферат

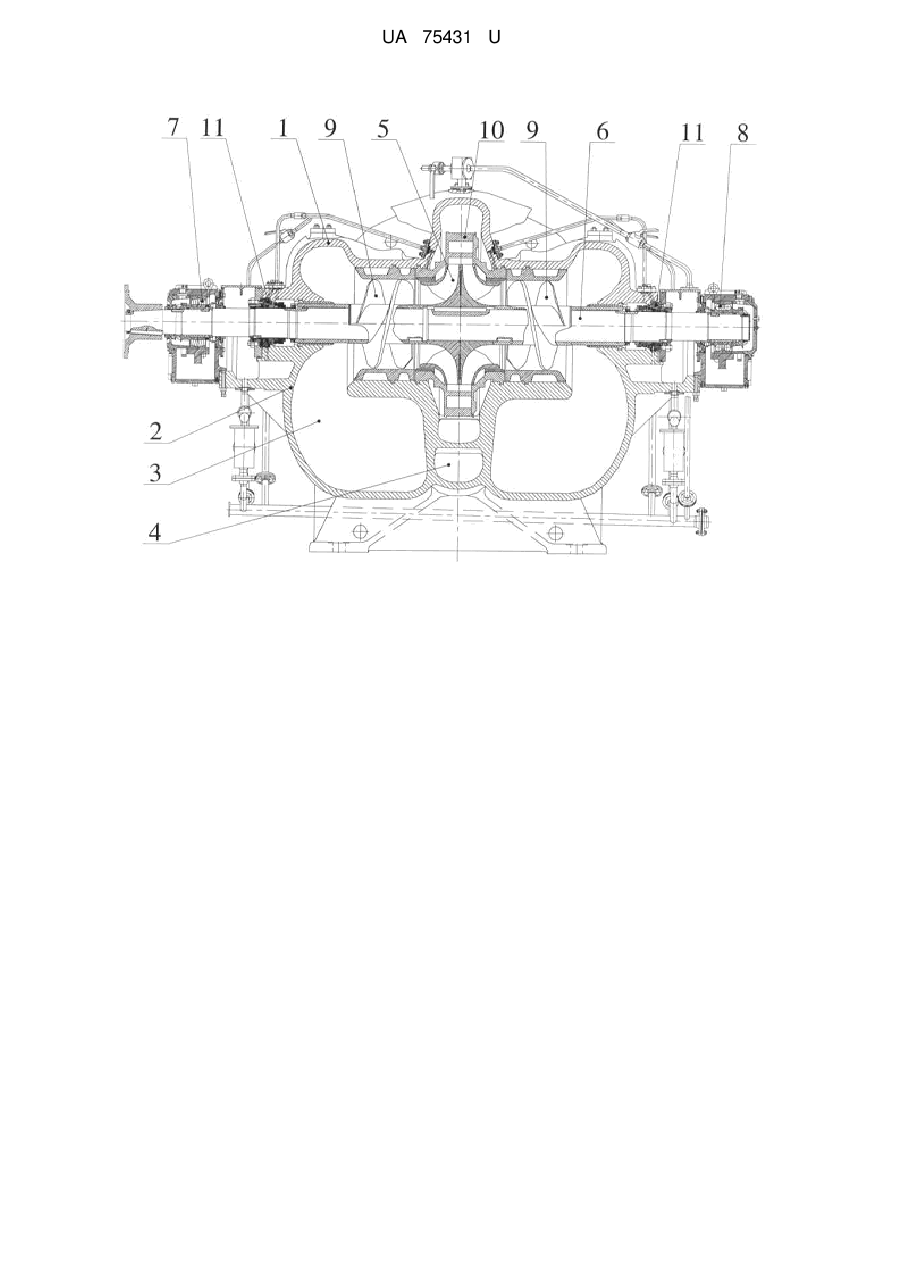

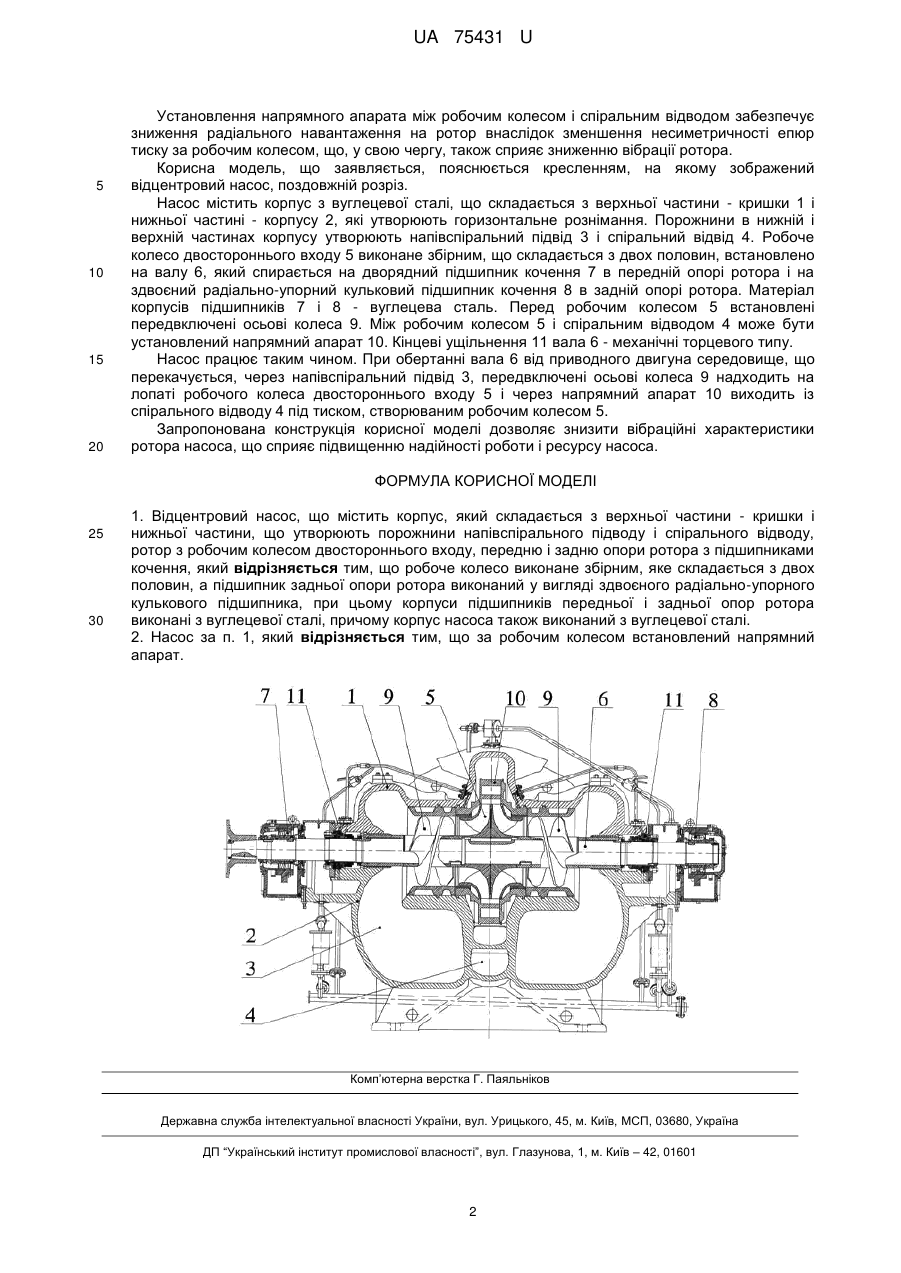

1. Відцентровий насос, що містить корпус, який складається з верхньої частини - кришки і нижньої частини, що утворюють порожнини напівспірального підводу і спірального відводу, ротор з робочим колесом двостороннього входу, передню і задню опори ротора з підшипниками кочення, який відрізняється тим, що робоче колесо виконане збірним, яке складається з двох половин, а підшипник задньої опори ротора виконаний у вигляді здвоєного радіально-упорного кулькового підшипника, при цьому корпуси підшипників передньої і задньої опор ротора виконані з вуглецевої сталі, причому корпус насоса також виконаний з вуглецевої сталі.

2. Насос за п. 1, який відрізняється тим, що за робочим колесом встановлений напрямний апарат.

Текст

Реферат: Відцентровий насос містить корпус, ротор з робочим колесом двостороннього входу, передню і задню опори ротора з підшипниками кочення. UA 75431 U (12) UA 75431 U UA 75431 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі гідромашинобудування, а саме до одноступеневих відцентрових горизонтальних насосів із робочим колесом двостороннього входу і може бути використана для забезпечення необхідного підпору перед нафтовими магістральними насосами і для перекачування нафти в інших технологічних системах нафтоперекачувальних станцій або інших об'єктах промисловості. Відомий відцентровий, горизонтальний, одноступеневий насос типу НМП, що містить литий чавунний корпус, який складається з верхньої частини - кришки і нижньої частини, що утворюють порожнини напівспірального підводу і спірального відводу, ротор з робочим колесом двостороннього входу і передню і задню опори ротора. Опорами ротора є підшипники кочення з рідинним мастилом, один з яких сприймає залишкове осьове навантаження. Розвантаження ротора від осьових сил здійснюється за допомогою симетричних щілинних ущільнень робочого колеса. Кінцеві ущільнення вала - торцевого типу. [Малюшенко В.В. Динамические насосы: Атлас. - М.: Машиностроение, 1984. - С. 21, рис. 143]. Ця конструкція насоса вибрана як найближчий аналог для об'єкта, що заявляється. Досвід експлуатації цих насосів показує їх невідповідність необхідним показникам надійності і довговічності з наступних причин: - використання в конструкції насоса суцільнолитого робочого колеса двостороннього входу не дозволяє виконати зміну взаємного кутового розташування лопатей двох половин робочого колеса з метою зниження лопатевої складової коливань ротора і загальної вібрації усього насоса; - використання в конструкції опор ротора насоса одинарних підшипників не забезпечує достатню жорсткість ротора, що збільшує його прогин, розцентрування валів насоса і двигуна, вібрацію насоса і знижує ресурс підшипників; - виготовлення корпусу насоса з чавуну, який не має досить високих механічних і антикорозійних властивостей, призводить до ерозійного розмиву і корозійного зносу поверхонь напівспірального підводу і спірального відводу корпусу, що, у свою чергу, призводить до збільшення радіальних і осьових гідравлічних сил, що діють на ротор насоса, а також збільшення вібрації ротора і насоса в цілому; - використання чавуну як матеріалу корпусів підшипникових опор викликає прискорений знос посадочних місць підшипників, що призводить до розцентрування валів насоса і двигуна і збільшує вібрацію насоса. В основу корисної моделі поставлена задача підвищення надійності роботи і ресурсу насоса за рахунок зменшення вібрації його ротора. Поставлена задача вирішується тим, що у відцентровому насосі, що містить корпус, який складається з верхньої частини (кришки) і нижньої частини, що утворюють порожнини напівспірального підводу і спірального відводу, ротор з робочим колесом двостороннього входу, передню і задню опори ротора з підшипниками кочення, робоче колесо виконане збірним, що складається з двох половин, а підшипник задньої опори ротора виконаний у вигляді здвоєного радіально-упорного кулькового підшипника, при цьому корпуси підшипників передньої і задньої опор ротора виконані з вуглецевої сталі, причому корпус насоса також виконаний з вуглецевої сталі. Крім того, за робочим колесом може бути встановлений напрямний апарат. Виконання робочого колеса двостороннього входу збірним, що складається з двох половин, дозволяє забезпечити необхідне кутове зміщення цих половин один відносно другого, щоб понизити лопатеву складову коливань ротора і, відповідно, загальний рівень вібрації усього насоса. Виконання підшипника задньої опори ротора у вигляді здвоєного радіально-упорного кулькового підшипника забезпечує більш високу жорсткість цього підшипникового вузла і, тим самим, підвищує жорсткість ротора в цілому, зменшуючи його прогин і, відповідно, знижуючи вібрацію насоса. Виготовлення корпусу насоса з вуглецевої сталі, що має більш високі, в порівнянні з чавуном, механічні і антикорозійні властивості, дозволяє знизити ерозійний розмив і корозійний знос різних ділянок корпусу, зокрема, зон початкових ділянок "язиків" спірального відводу і "пазух" напівспірального підводу, що призводить до зменшення радіальних і осьових сил, що діють на ротор насоса, і також до зменшення вібрації ротора і насоса, що підвищує надійність і довговічність насоса. Виконання корпусів підшипникових опор з вуглецевої сталі знижує знос посадочних поверхонь в сполученні корпус-підшипник і, як наслідок, зменшує додаткові радіальні переміщення ротора, що сприяє зниженню вібрації ротора і насоса в цілому. 1 UA 75431 U 5 10 15 20 Установлення напрямного апарата між робочим колесом і спіральним відводом забезпечує зниження радіального навантаження на ротор внаслідок зменшення несиметричності епюр тиску за робочим колесом, що, у свою чергу, також сприяє зниженню вібрації ротора. Корисна модель, що заявляється, пояснюється кресленням, на якому зображений відцентровий насос, поздовжній розріз. Насос містить корпус з вуглецевої сталі, що складається з верхньої частини - кришки 1 і нижньої частині - корпусу 2, які утворюють горизонтальне рознімання. Порожнини в нижній і верхній частинах корпусу утворюють напівспіральний підвід 3 і спіральний відвід 4. Робоче колесо двостороннього входу 5 виконане збірним, що складається з двох половин, встановлено на валу 6, який спирається на дворядний підшипник кочення 7 в передній опорі ротора і на здвоєний радіально-упорний кульковий підшипник кочення 8 в задній опорі ротора. Матеріал корпусів підшипників 7 і 8 - вуглецева сталь. Перед робочим колесом 5 встановлені передвключені осьові колеса 9. Між робочим колесом 5 і спіральним відводом 4 може бути установлений напрямний апарат 10. Кінцеві ущільнення 11 вала 6 - механічні торцевого типу. Насос працює таким чином. При обертанні вала 6 від приводного двигуна середовище, що перекачується, через напівспіральний підвід 3, передвключені осьові колеса 9 надходить на лопаті робочого колеса двостороннього входу 5 і через напрямний апарат 10 виходить із спірального відводу 4 під тиском, створюваним робочим колесом 5. Запропонована конструкція корисної моделі дозволяє знизити вібраційні характеристики ротора насоса, що сприяє підвищенню надійності роботи і ресурсу насоса. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 1. Відцентровий насос, що містить корпус, який складається з верхньої частини - кришки і нижньої частини, що утворюють порожнини напівспірального підводу і спірального відводу, ротор з робочим колесом двостороннього входу, передню і задню опори ротора з підшипниками кочення, який відрізняється тим, що робоче колесо виконане збірним, яке складається з двох половин, а підшипник задньої опори ротора виконаний у вигляді здвоєного радіально-упорного кулькового підшипника, при цьому корпуси підшипників передньої і задньої опор ротора виконані з вуглецевої сталі, причому корпус насоса також виконаний з вуглецевої сталі. 2. Насос за п. 1, який відрізняється тим, що за робочим колесом встановлений напрямний апарат. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2

Дивитися

Додаткова інформація

Назва патенту англійською

Centrifugal pump

Автори англійською

Liasin Oleh Fedorovych, Polikarenko Vitalii Oleksandrovych, Tsvyk Mykola Ivanovych, Shyshov Hryhorii Petrovych

Назва патенту російською

Центробежный насос

Автори російською

Лясин Олег Федорович, Поликаренко Виталий Александрович, Цвик Николай Иванович, Шишов Григорий Петрович

МПК / Мітки

МПК: F04D 1/04

Мітки: насос, відцентровий
