Пломбована панель на низьковольтні автоматичні пристрої

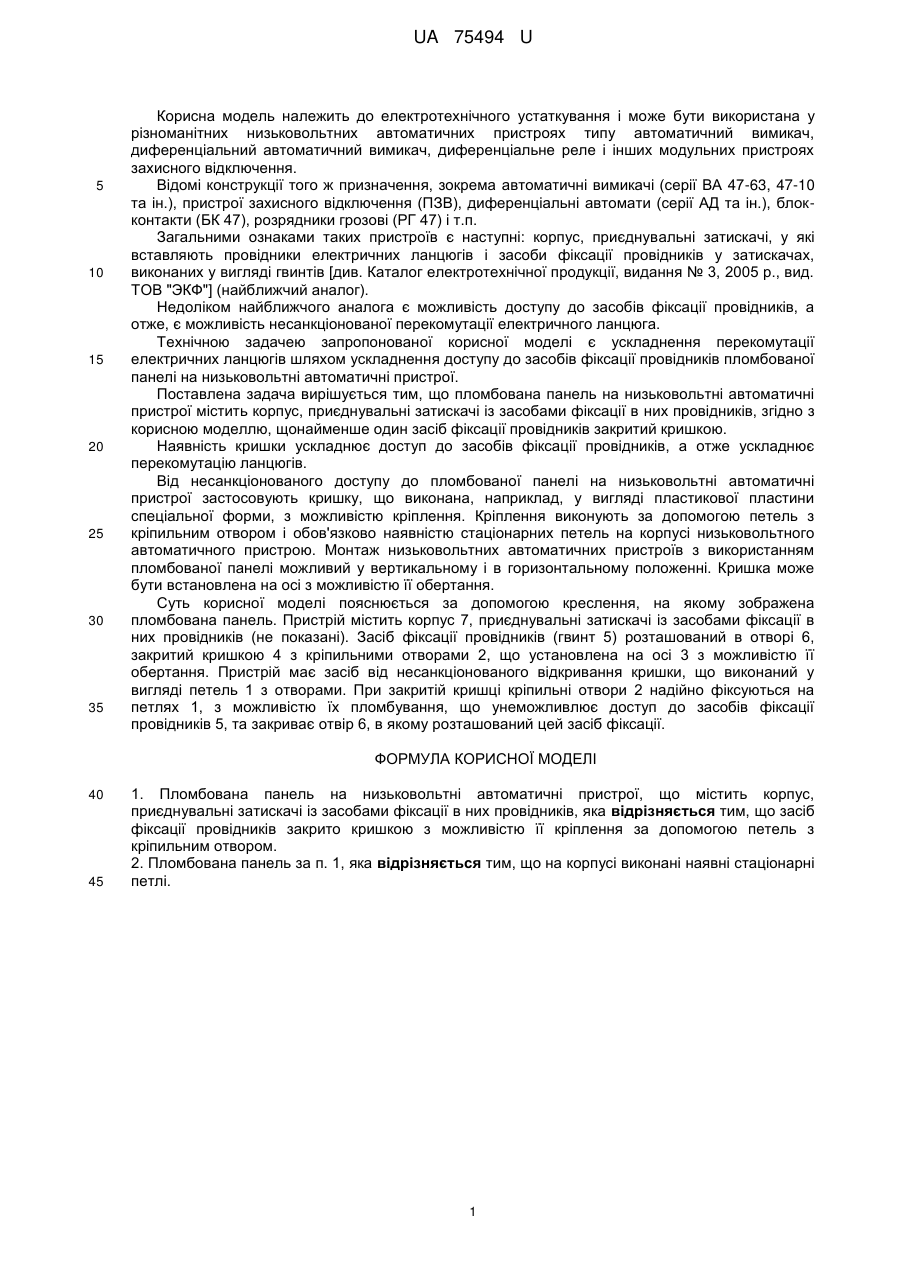

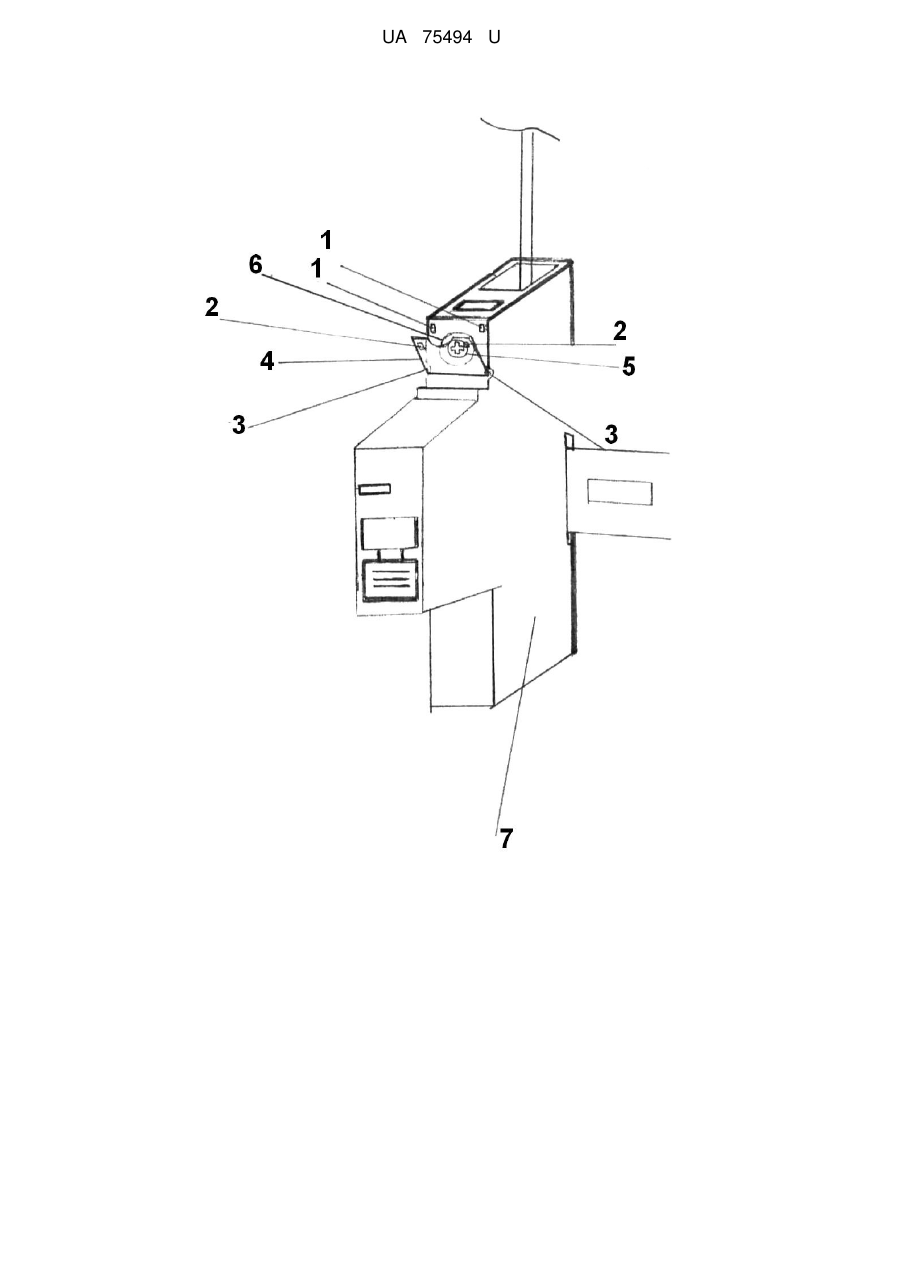

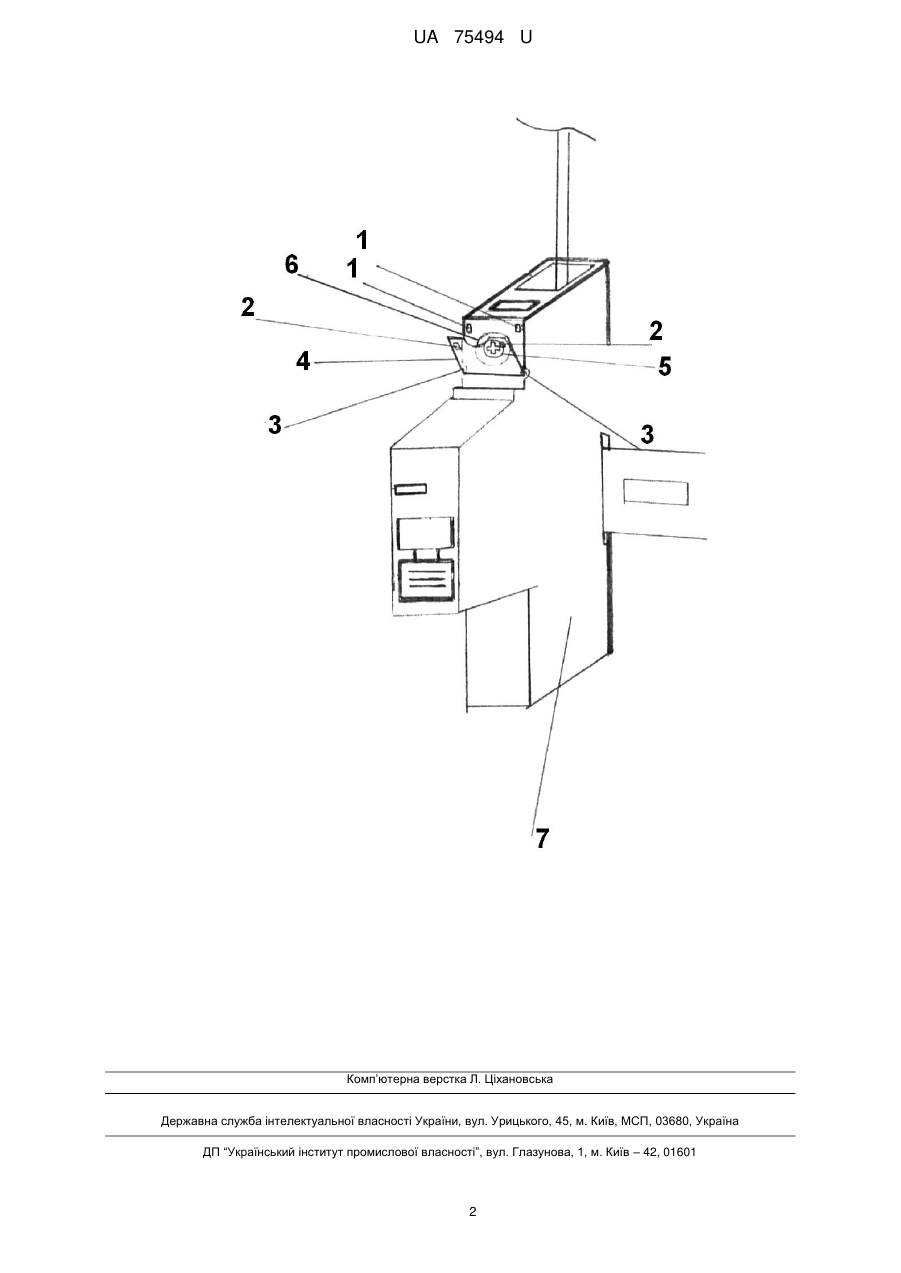

Реферат: UA 75494 U UA 75494 U 5 10 15 20 25 30 35 Корисна модель належить до електротехнічного устаткування і може бути використана у різноманітних низьковольтних автоматичних пристроях типу автоматичний вимикач, диференціальний автоматичний вимикач, диференціальне реле і інших модульних пристроях захисного відключення. Відомі конструкції того ж призначення, зокрема автоматичні вимикачі (серії ВА 47-63, 47-10 та ін.), пристрої захисного відключення (ПЗВ), диференціальні автомати (серії АД та ін.), блокконтакти (БК 47), розрядники грозові (РГ 47) і т.п. Загальними ознаками таких пристроїв є наступні: корпус, приєднувальні затискачі, у які вставляють провідники електричних ланцюгів і засоби фіксації провідників у затискачах, виконаних у вигляді гвинтів [див. Каталог електротехнічної продукції, видання № 3, 2005 р., вид. ТОВ "ЭКФ"] (найближчий аналог). Недоліком найближчого аналога є можливість доступу до засобів фіксації провідників, а отже, є можливість несанкціонованої перекомутації електричного ланцюга. Технічною задачею запропонованої корисної моделі є ускладнення перекомутації електричних ланцюгів шляхом ускладнення доступу до засобів фіксації провідників пломбованої панелі на низьковольтні автоматичні пристрої. Поставлена задача вирішується тим, що пломбована панель на низьковольтні автоматичні пристрої містить корпус, приєднувальні затискачі із засобами фіксації в них провідників, згідно з корисною моделлю, щонайменше один засіб фіксації провідників закритий кришкою. Наявність кришки ускладнює доступ до засобів фіксації провідників, а отже ускладнює перекомутацію ланцюгів. Від несанкціонованого доступу до пломбованої панелі на низьковольтні автоматичні пристрої застосовують кришку, що виконана, наприклад, у вигляді пластикової пластини спеціальної форми, з можливістю кріплення. Кріплення виконують за допомогою петель з кріпильним отвором і обов'язково наявністю стаціонарних петель на корпусі низьковольтного автоматичного пристрою. Монтаж низьковольтних автоматичних пристроїв з використанням пломбованої панелі можливий у вертикальному і в горизонтальному положенні. Кришка може бути встановлена на осі з можливістю її обертання. Суть корисної моделі пояснюється за допомогою креслення, на якому зображена пломбована панель. Пристрій містить корпус 7, приєднувальні затискачі із засобами фіксації в них провідників (не показані). Засіб фіксації провідників (гвинт 5) розташований в отворі 6, закритий кришкою 4 з кріпильними отворами 2, що установлена на осі 3 з можливістю її обертання. Пристрій має засіб від несанкціонованого відкривання кришки, що виконаний у вигляді петель 1 з отворами. При закритій кришці кріпильні отвори 2 надійно фіксуються на петлях 1, з можливістю їх пломбування, що унеможливлює доступ до засобів фіксації провідників 5, та закриває отвір 6, в якому розташований цей засіб фіксації. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 1. Пломбована панель на низьковольтні автоматичні пристрої, що містить корпус, приєднувальні затискачі із засобами фіксації в них провідників, яка відрізняється тим, що засіб фіксації провідників закрито кришкою з можливістю її кріплення за допомогою петель з кріпильним отвором. 2. Пломбована панель за п. 1, яка відрізняється тим, що на корпусі виконані наявні стаціонарні петлі. 1 UA 75494 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
