Композиційне формоване паливо

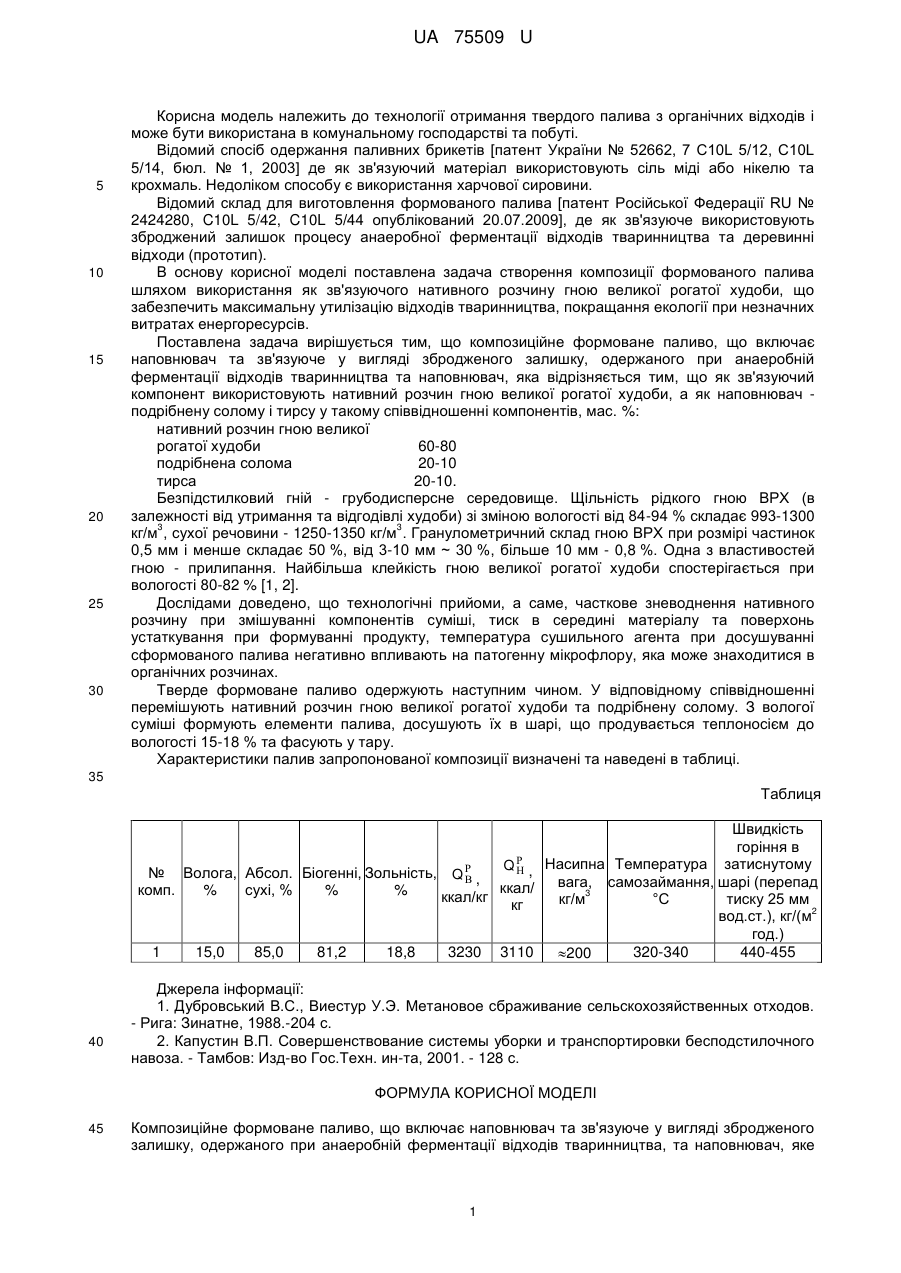

Реферат: Композиційне формоване паливо, що включає наповнювач та зв'язуюче у вигляді збродженого залишку, одержаного при анаеробній ферментації відходів тваринництва, та наповнювач, крім того як зв'язуючий компонент використовують нативний розчин гною великої рогатої худоби, а як наповнювач - подрібнену солому і тирсу у такому співвідношенні компонентів, мас. %: нативний розчин гною великої 60-80 рогатої худоби подрібнена солома 20-10 тирса 20-10. UA 75509 U (54) КОМПОЗИЦІЙНЕ ФОРМОВАНЕ ПАЛИВО UA 75509 U UA 75509 U 5 10 15 20 25 30 Корисна модель належить до технології отримання твердого палива з органічних відходів і може бути використана в комунальному господарстві та побуті. Відомий спосіб одержання паливних брикетів [патент України № 52662, 7 C10L 5/12, C10L 5/14, бюл. № 1, 2003] де як зв'язуючий матеріал використовують сіль міді або нікелю та крохмаль. Недоліком способу є використання харчової сировини. Відомий склад для виготовлення формованого палива [патент Російської Федерації RU № 2424280, C10L 5/42, C10L 5/44 опублікований 20.07.2009], де як зв'язуюче використовують зброджений залишок процесу анаеробної ферментації відходів тваринництва та деревинні відходи (прототип). В основу корисної моделі поставлена задача створення композиції формованого палива шляхом використання як зв'язуючого нативного розчину гною великої рогатої худоби, що забезпечить максимальну утилізацію відходів тваринництва, покращання екології при незначних витратах енергоресурсів. Поставлена задача вирішується тим, що композиційне формоване паливо, що включає наповнювач та зв'язуюче у вигляді збродженого залишку, одержаного при анаеробній ферментації відходів тваринництва та наповнювач, яка відрізняється тим, що як зв'язуючий компонент використовують нативний розчин гною великої рогатої худоби, а як наповнювач подрібнену солому і тирсу у такому співвідношенні компонентів, мас. %: нативний розчин гною великої рогатої худоби 60-80 подрібнена солома 20-10 тирса 20-10. Безпідстилковий гній - грубодисперсне середовище. Щільність рідкого гною ВРХ (в залежності від утримання та відгодівлі худоби) зі зміною вологості від 84-94 % складає 993-1300 3 3 кг/м , сухої речовини - 1250-1350 кг/м . Гранулометричний склад гною ВРХ при розмірі частинок 0,5 мм і менше складає 50 %, від 3-10 мм ~ 30 %, більше 10 мм - 0,8 %. Одна з властивостей гною - прилипання. Найбільша клейкість гною великої рогатої худоби спостерігається при вологості 80-82 % [1, 2]. Дослідами доведено, що технологічні прийоми, а саме, часткове зневоднення нативного розчину при змішуванні компонентів суміші, тиск в середині матеріалу та поверхонь устаткування при формуванні продукту, температура сушильного агента при досушуванні сформованого палива негативно впливають на патогенну мікрофлору, яка може знаходитися в органічних розчинах. Тверде формоване паливо одержують наступним чином. У відповідному співвідношенні перемішують нативний розчин гною великої рогатої худоби та подрібнену солому. З вологої суміші формують елементи палива, досушують їх в шарі, що продувається теплоносієм до вологості 15-18 % та фасують у тару. Характеристики палив запропонованої композиції визначені та наведені в таблиці. 35 Таблиця Швидкість горіння в Q  , Насипна Температура затиснутому  № Волога, Абсол. Біогенні, Зольність, Q  ,  вага, самозаймання, шарі (перепад ккал/ комп. % сухі, % % % 3 ккал/кг кг/м °C тиску 25 мм кг 2 вод.ст.), кг/(м год.) 1 15,0 85,0 81,2 18,8 3230 3110 320-340 440-455 200 40 Джерела інформації: 1. Дубровський B.C., Виестур У.Э. Метановое сбраживание сельскохозяйственных отходов. - Рига: Зинатне, 1988.-204 с. 2. Капустин В.П. Совершенствование системы уборки и транспортировки бесподстилочного навоза. - Тамбов: Изд-во Гос.Техн. ин-та, 2001. - 128 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Композиційне формоване паливо, що включає наповнювач та зв'язуюче у вигляді збродженого залишку, одержаного при анаеробній ферментації відходів тваринництва, та наповнювач, яке 1 UA 75509 U відрізняється тим, що як зв'язуючий компонент використовують нативний розчин гною великої рогатої худоби, а як наповнювач - подрібнену солому і тирсу у такому співвідношенні компонентів, мас. %: нативний розчин гною великої 60-80 рогатої худоби подрібнена солома 20-10 тирса 20-10. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
