Автоматичний гідропривід з об’ємним регулюванням

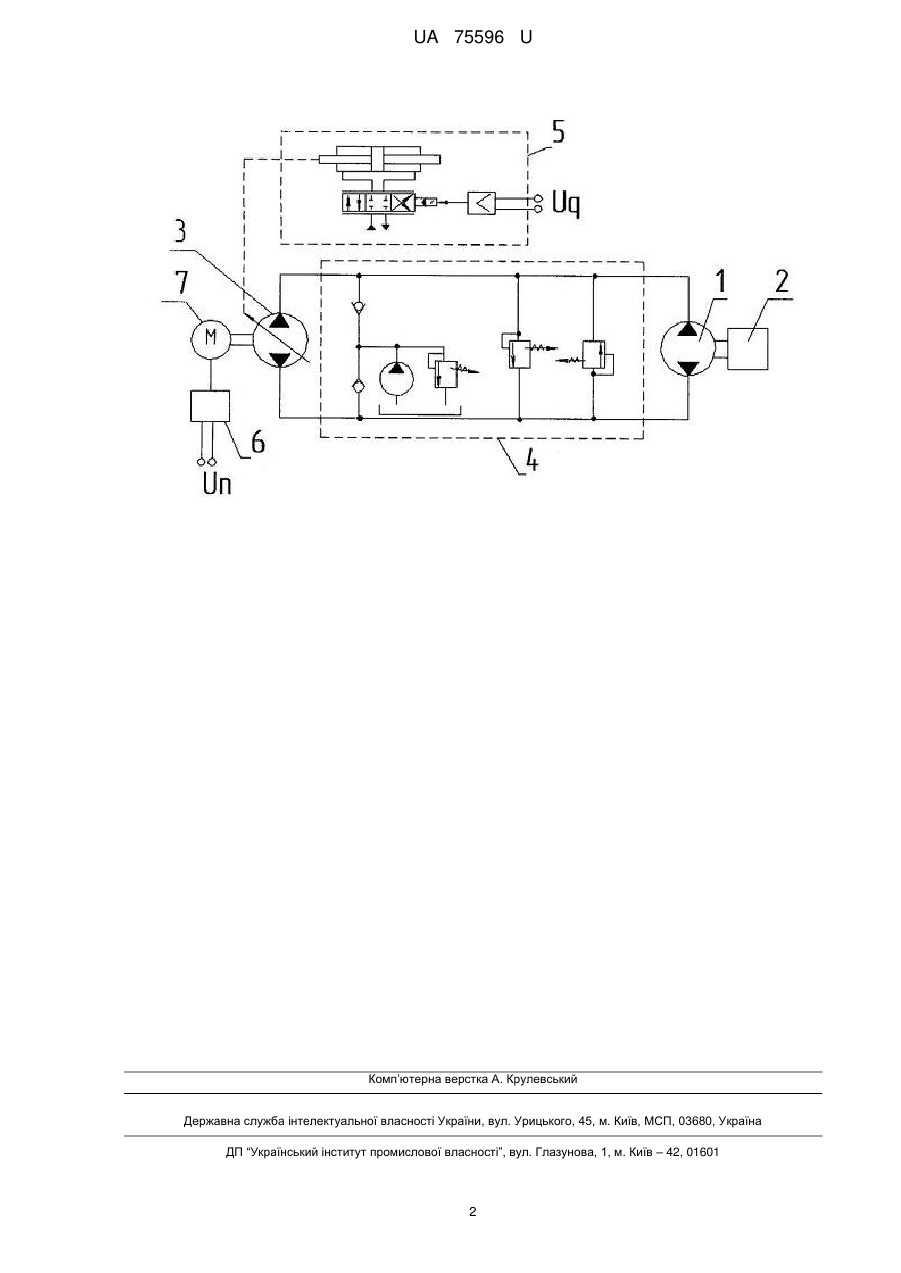

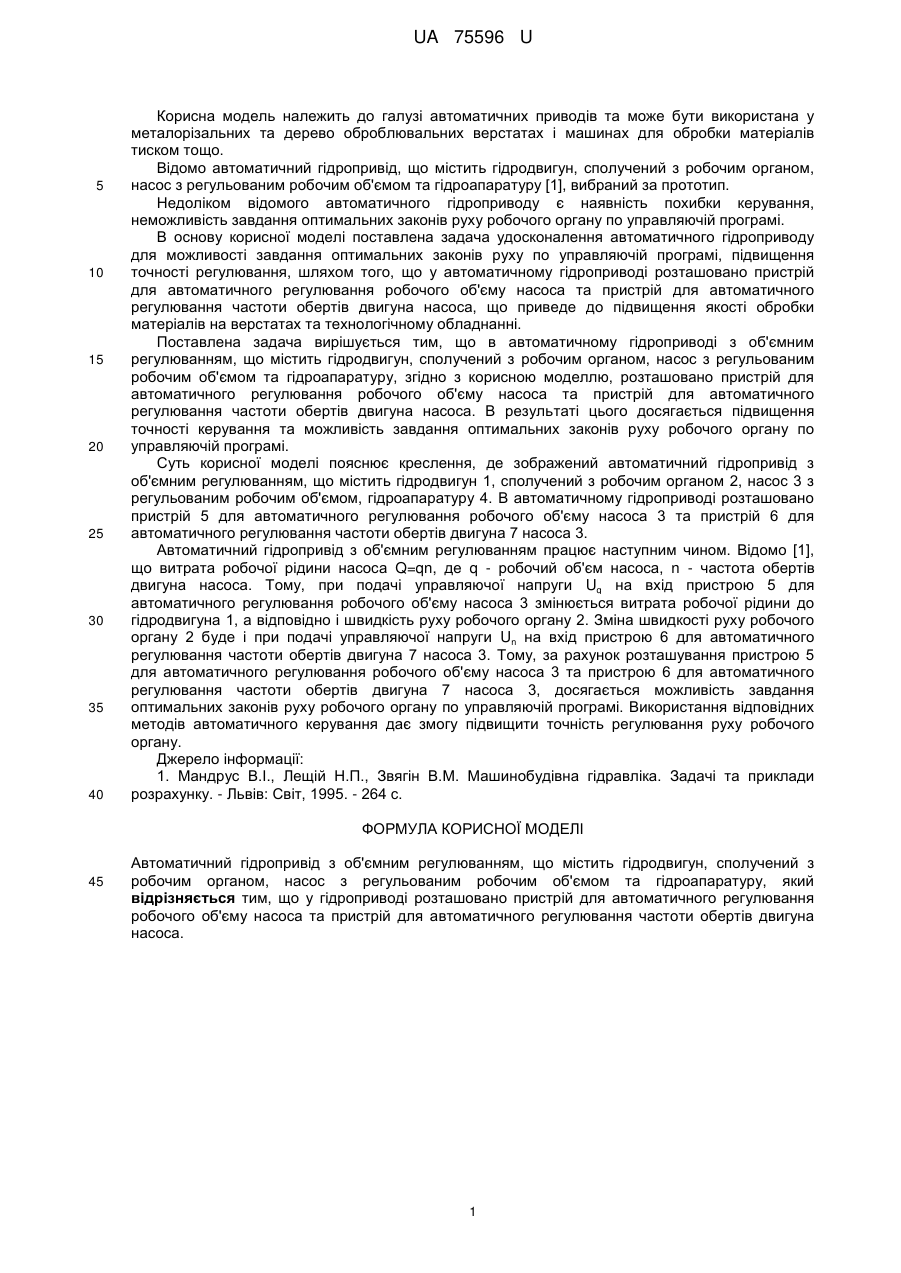

Реферат: Автоматичний гідропривід з об'ємним регулюванням містить гідродвигун, сполучений з робочим органом, насос з регульованим робочим об'ємом та гідроапаратуру. У гідроприводі розташовано пристрій для автоматичного регулювання робочого об'єму насоса та пристрій для автоматичного регулювання частоти обертів двигуна насоса. UA 75596 U (54) АВТОМАТИЧНИЙ ГІДРОПРИВІД З ОБ'ЄМНИМ РЕГУЛЮВАННЯМ UA 75596 U UA 75596 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі автоматичних приводів та може бути використана у металорізальних та дерево оброблювальних верстатах і машинах для обробки матеріалів тиском тощо. Відомо автоматичний гідропривід, що містить гідродвигун, сполучений з робочим органом, насос з регульованим робочим об'ємом та гідроапаратуру [1], вибраний за прототип. Недоліком відомого автоматичного гідроприводу є наявність похибки керування, неможливість завдання оптимальних законів руху робочого органу по управляючій програмі. В основу корисної моделі поставлена задача удосконалення автоматичного гідроприводу для можливості завдання оптимальних законів руху по управляючій програмі, підвищення точності регулювання, шляхом того, що у автоматичному гідроприводі розташовано пристрій для автоматичного регулювання робочого об'єму насоса та пристрій для автоматичного регулювання частоти обертів двигуна насоса, що приведе до підвищення якості обробки матеріалів на верстатах та технологічному обладнанні. Поставлена задача вирішується тим, що в автоматичному гідроприводі з об'ємним регулюванням, що містить гідродвигун, сполучений з робочим органом, насос з регульованим робочим об'ємом та гідроапаратуру, згідно з корисною моделлю, розташовано пристрій для автоматичного регулювання робочого об'єму насоса та пристрій для автоматичного регулювання частоти обертів двигуна насоса. В результаті цього досягається підвищення точності керування та можливість завдання оптимальних законів руху робочого органу по управляючій програмі. Суть корисної моделі пояснює креслення, де зображений автоматичний гідропривід з об'ємним регулюванням, що містить гідродвигун 1, сполучений з робочим органом 2, насос 3 з регульованим робочим об'ємом, гідроапаратуру 4. В автоматичному гідроприводі розташовано пристрій 5 для автоматичного регулювання робочого об'єму насоса 3 та пристрій 6 для автоматичного регулювання частоти обертів двигуна 7 насоса 3. Автоматичний гідропривід з об'ємним регулюванням працює наступним чином. Відомо [1], що витрата робочої рідини насоса Q=qn, де q - робочий об'єм насоса, n - частота обертів двигуна насоса. Тому, при подачі управляючої напруги Uq на вхід пристрою 5 для автоматичного регулювання робочого об'єму насоса 3 змінюється витрата робочої рідини до гідродвигуна 1, а відповідно і швидкість руху робочого органу 2. Зміна швидкості руху робочого органу 2 буде і при подачі управляючої напруги Un на вхід пристрою 6 для автоматичного регулювання частоти обертів двигуна 7 насоса 3. Тому, за рахунок розташування пристрою 5 для автоматичного регулювання робочого об'єму насоса 3 та пристрою 6 для автоматичного регулювання частоти обертів двигуна 7 насоса 3, досягається можливість завдання оптимальних законів руху робочого органу по управляючій програмі. Використання відповідних методів автоматичного керування дає змогу підвищити точність регулювання руху робочого органу. Джерело інформації: 1. Мандрус В.І., Лещій Н.П., Звягін В.М. Машинобудівна гідравліка. Задачі та приклади розрахунку. - Львів: Світ, 1995. - 264 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Автоматичний гідропривід з об'ємним регулюванням, що містить гідродвигун, сполучений з робочим органом, насос з регульованим робочим об'ємом та гідроапаратуру, який відрізняється тим, що у гідроприводі розташовано пристрій для автоматичного регулювання робочого об'єму насоса та пристрій для автоматичного регулювання частоти обертів двигуна насоса. 1 UA 75596 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
