1. Гідропривід робочого обладнання будівельно-дорожніх машин, що містить принаймні один насос, привідний вал якого кінематично з'єднаний з трансмісією базової машини, при цьому насос встановлений на перехідній деталі, що забезпечує кріплення корпусу насоса на трансмісії базової машини та кінематичний зв'язок між нею та привідним валом насоса, який відрізняється тим, що перехідна деталь закріплена до бічної частини базової машини, та містить редуктор, який з одного боку через отвір під'єднаний до трансмісії базової машини для відбирання потужності, а з іншого боку з'єднаний з привідним валом насоса.

2. Гідропривід за п. 1, який відрізняється тим, що перехідна деталь закріплена до лівої частини базової машини.

3. Гідропривід за п. 1, який відрізняється тим, що перехідна деталь закріплена до правої частини базової машини.

Текст

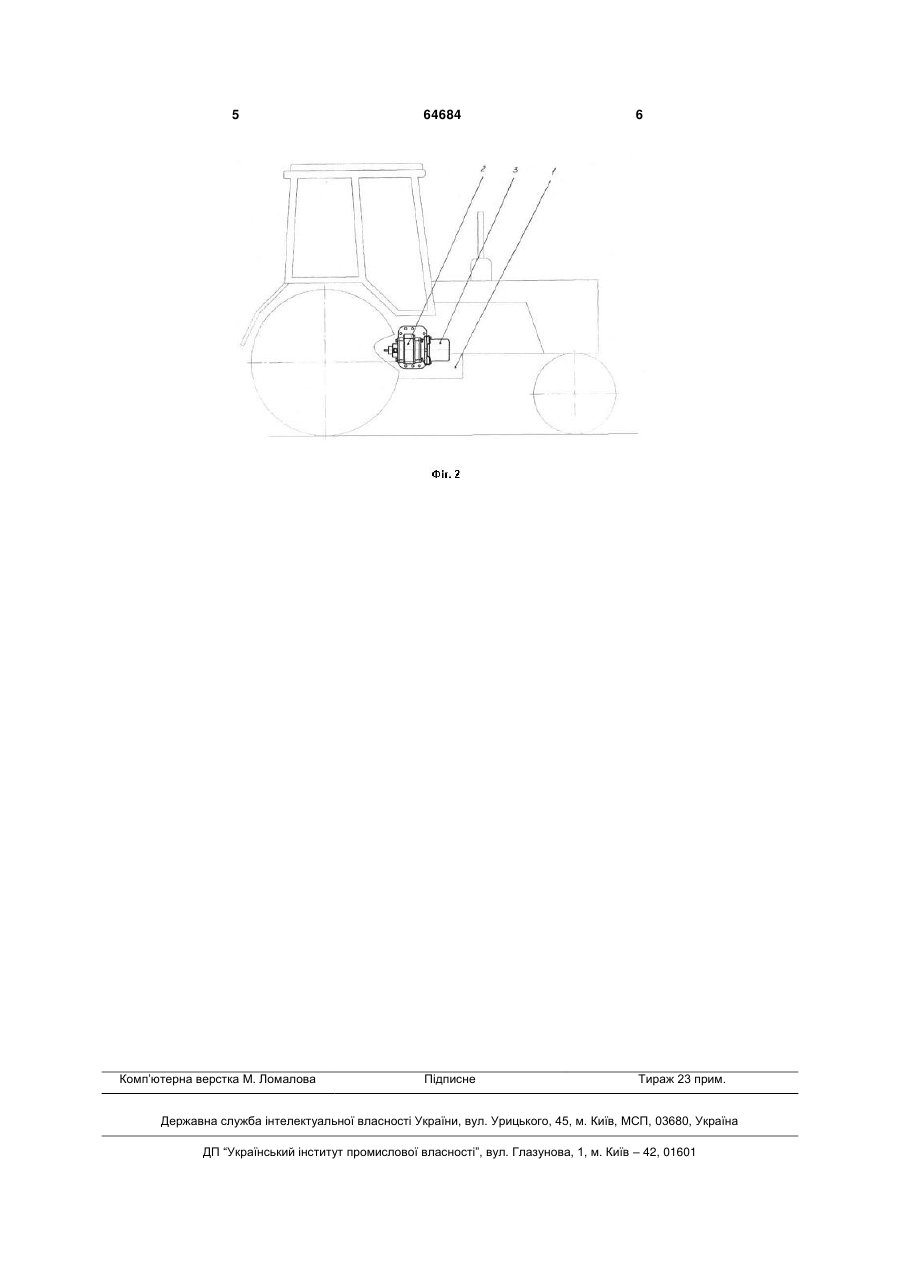

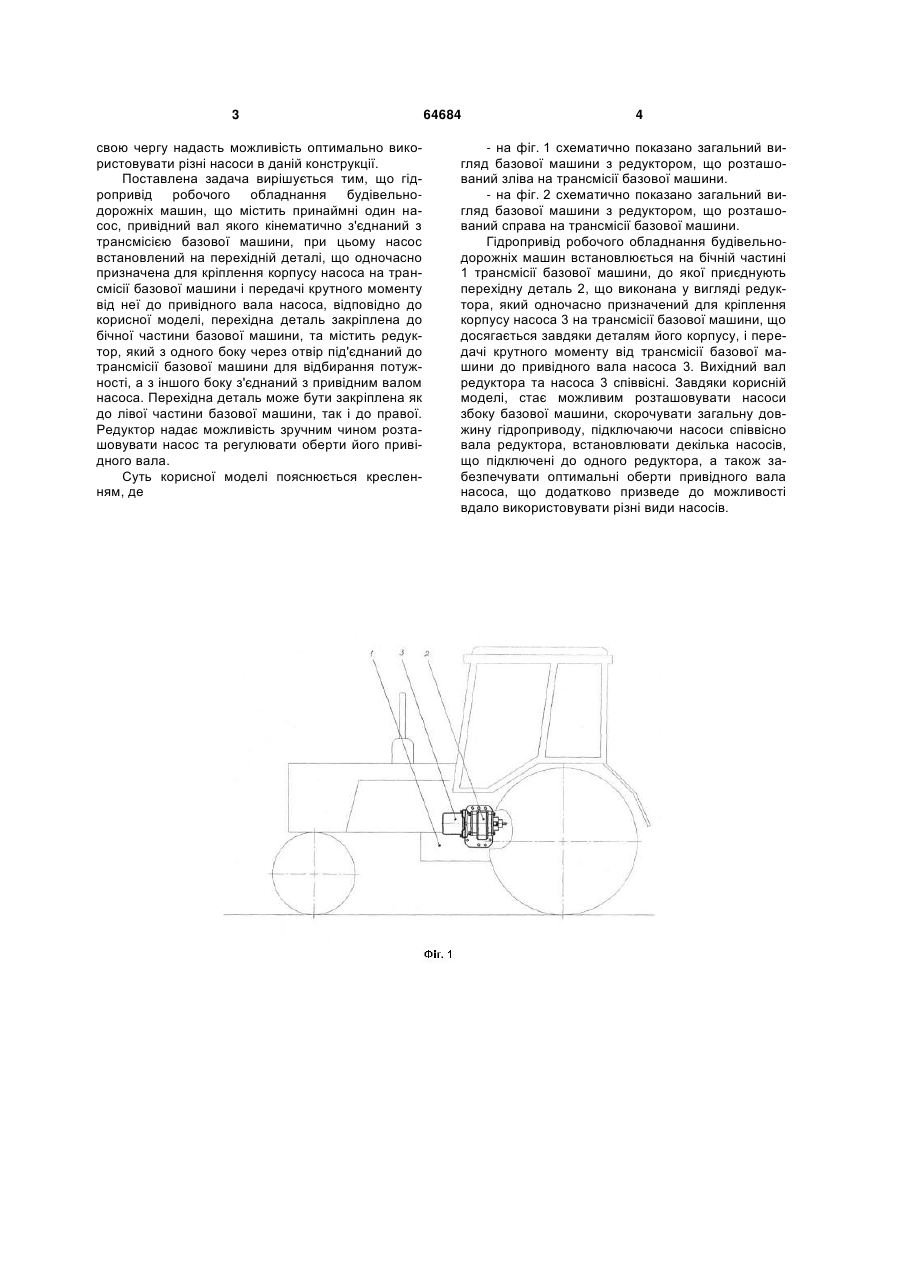

1. Гідропривід робочого обладнання будівельно-дорожніх машин, що містить принаймні один насос, привідний вал якого кінематично з'єднаний з трансмісією базової машини, при цьому насос встановлений на перехідній деталі, що забезпечує 3 свою чергу надасть можливість оптимально використовувати різні насоси в даній конструкції. Поставлена задача вирішується тим, що гідропривід робочого обладнання будівельнодорожніх машин, що містить принаймні один насос, привідний вал якого кінематично з'єднаний з трансмісією базової машини, при цьому насос встановлений на перехідній деталі, що одночасно призначена для кріплення корпусу насоса на трансмісії базової машини і передачі крутного моменту від неї до привідного вала насоса, відповідно до корисної моделі, перехідна деталь закріплена до бічної частини базової машини, та містить редуктор, який з одного боку через отвір під'єднаний до трансмісії базової машини для відбирання потужності, а з іншого боку з'єднаний з привідним валом насоса. Перехідна деталь може бути закріплена як до лівої частини базової машини, так і до правої. Редуктор надає можливість зручним чином розташовувати насос та регулювати оберти його привідного вала. Суть корисної моделі пояснюється кресленням, де 64684 4 - на фіг. 1 схематично показано загальний вигляд базової машини з редуктором, що розташований зліва на трансмісії базової машини. - на фіг. 2 схематично показано загальний вигляд базової машини з редуктором, що розташований справа на трансмісії базової машини. Гідропривід робочого обладнання будівельнодорожніх машин встановлюється на бічній частині 1 трансмісії базової машини, до якої приєднують перехідну деталь 2, що виконана у вигляді редуктора, який одночасно призначений для кріплення корпусу насоса 3 на трансмісії базової машини, що досягається завдяки деталям його корпусу, і передачі крутного моменту від трансмісії базової машини до привідного вала насоса 3. Вихідний вал редуктора та насоса 3 співвісні. Завдяки корисній моделі, стає можливим розташовувати насоси збоку базової машини, скорочувати загальну довжину гідроприводу, підключаючи насоси співвісно вала редуктора, встановлювати декілька насосів, що підключені до одного редуктора, а також забезпечувати оптимальні оберти привідного вала насоса, що додатково призведе до можливості вдало використовувати різні види насосів. 5 Комп’ютерна верстка М. Ломалова 64684 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Hydraulic drive of working equipment of road-building machines

Автори англійською

Serheiev Serhii Havrylovych, Kharchenko Mykola Mykhailovych, Pinchuk Mykola Ivanovych, Shandrenko Valerii Vasyliovych

Назва патенту російською

Гидропривод рабочего оборудования дорожно-строительных машин

Автори російською

Сергеев Сергей Гаврилович, Харченко Николай Михайлович, Пинчук Николай Иванович, Шандренко Валерий Васильевич

МПК / Мітки

МПК: E02F 9/22

Мітки: машин, робочого, гідропривід, обладнання, будівельно-дорожних
