Автоматичний привід

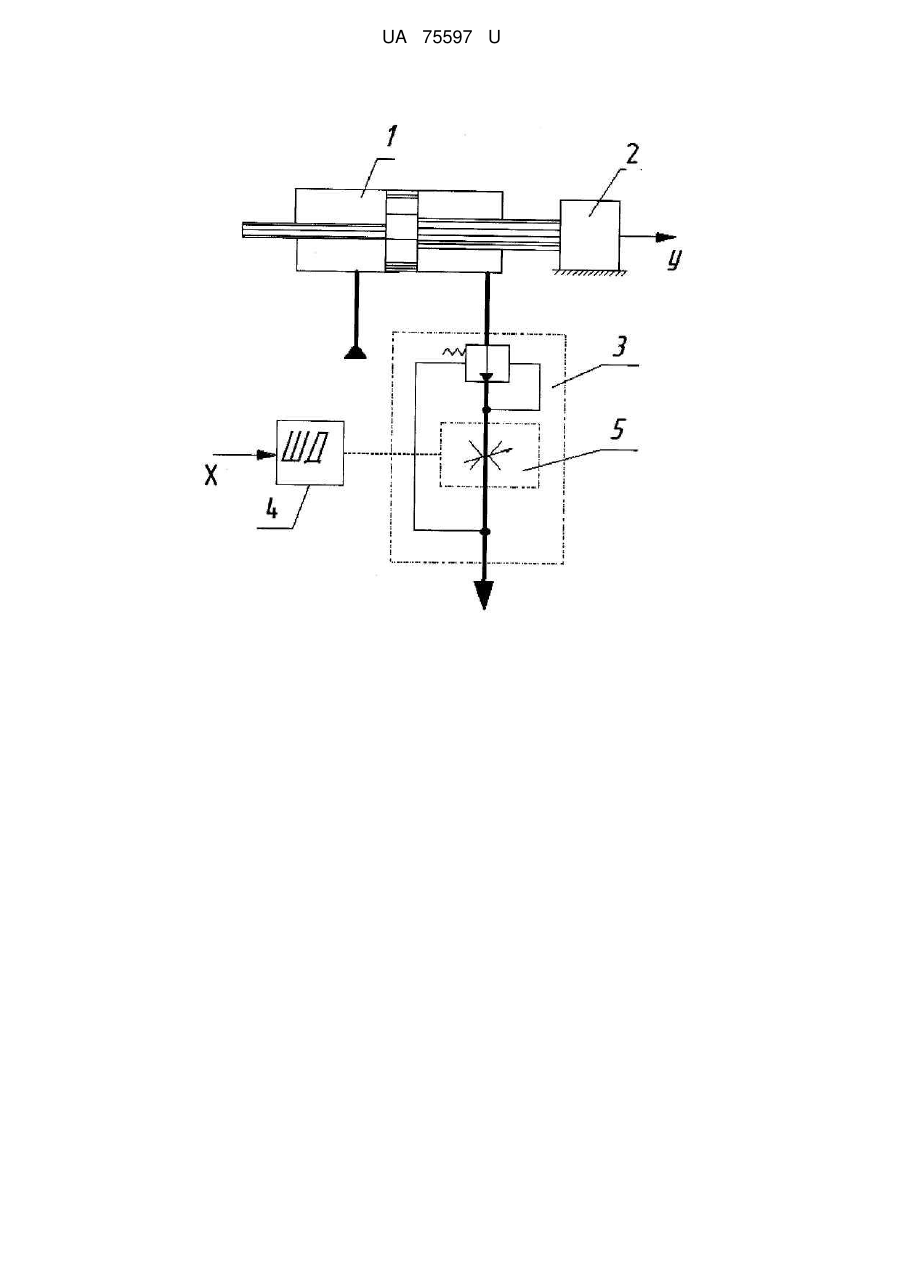

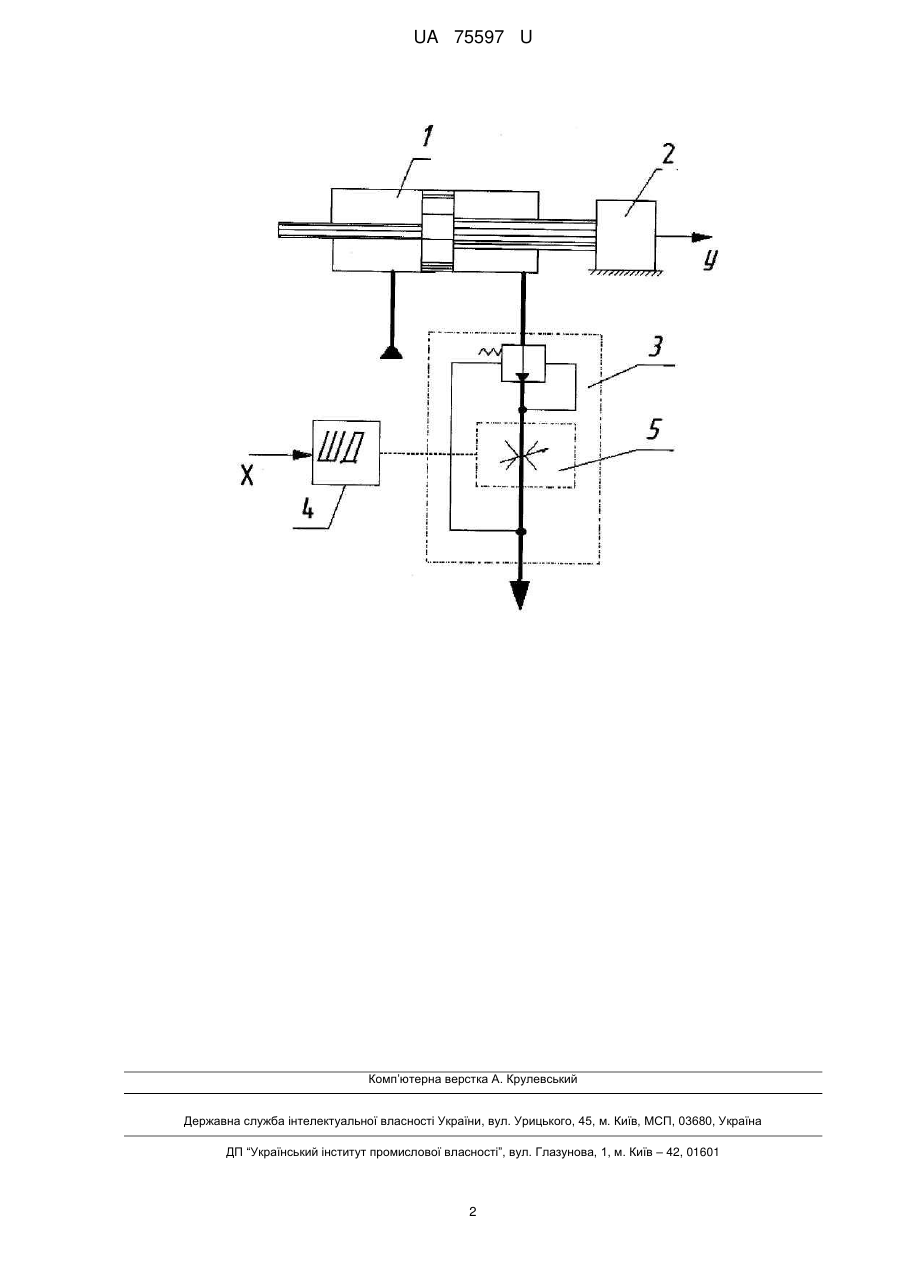

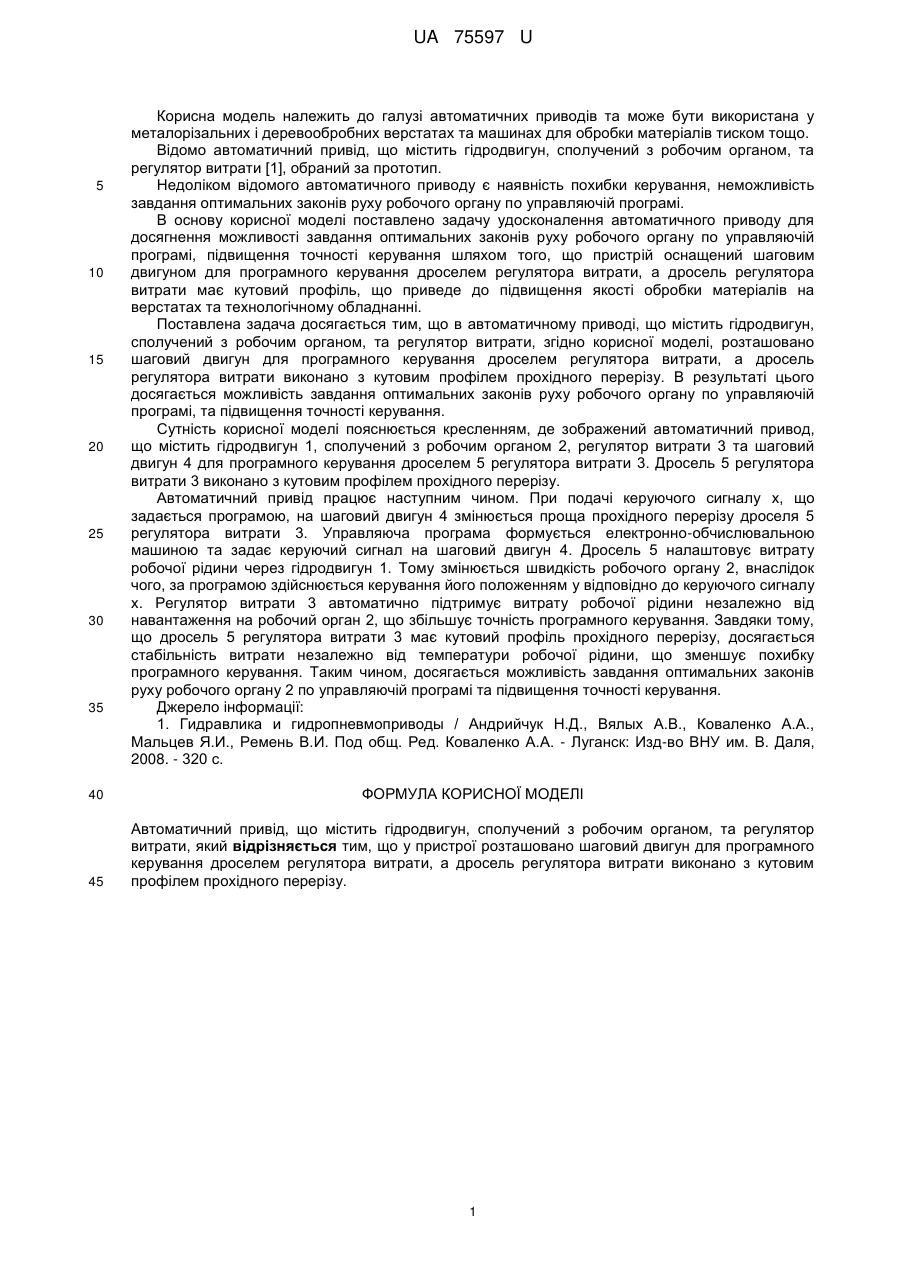

Реферат: Автоматичний привід містить гідродвигун, сполучений з робочим органом, та регулятор витрати. У пристрої розташовано шаговий двигун для програмного керування дроселем регулятора витрати, а дросель регулятора витрати виконано з кутовим профілем прохідного перерізу. UA 75597 U (54) АВТОМАТИЧНИЙ ПРИВІД UA 75597 U UA 75597 U 5 10 15 20 25 30 35 Корисна модель належить до галузі автоматичних приводів та може бути використана у металорізальних і деревообробних верстатах та машинах для обробки матеріалів тиском тощо. Відомо автоматичний привід, що містить гідродвигун, сполучений з робочим органом, та регулятор витрати [1], обраний за прототип. Недоліком відомого автоматичного приводу є наявність похибки керування, неможливість завдання оптимальних законів руху робочого органу по управляючій програмі. В основу корисної моделі поставлено задачу удосконалення автоматичного приводу для досягнення можливості завдання оптимальних законів руху робочого органу по управляючій програмі, підвищення точності керування шляхом того, що пристрій оснащений шаговим двигуном для програмного керування дроселем регулятора витрати, а дросель регулятора витрати має кутовий профіль, що приведе до підвищення якості обробки матеріалів на верстатах та технологічному обладнанні. Поставлена задача досягається тим, що в автоматичному приводі, що містить гідродвигун, сполучений з робочим органом, та регулятор витрати, згідно корисної моделі, розташовано шаговий двигун для програмного керування дроселем регулятора витрати, а дросель регулятора витрати виконано з кутовим профілем прохідного перерізу. В результаті цього досягається можливість завдання оптимальних законів руху робочого органу по управляючій програмі, та підвищення точності керування. Сутність корисної моделі пояснюється кресленням, де зображений автоматичний привод, що містить гідродвигун 1, сполучений з робочим органом 2, регулятор витрати 3 та шаговий двигун 4 для програмного керування дроселем 5 регулятора витрати 3. Дросель 5 регулятора витрати 3 виконано з кутовим профілем прохідного перерізу. Автоматичний привід працює наступним чином. При подачі керуючого сигналу х, що задається програмою, на шаговий двигун 4 змінюється проща прохідного перерізу дроселя 5 регулятора витрати 3. Управляюча програма формується електронно-обчислювальною машиною та задає керуючий сигнал на шаговий двигун 4. Дросель 5 налаштовує витрату робочої рідини через гідродвигун 1. Тому змінюється швидкість робочого органу 2, внаслідок чого, за програмою здійснюється керування його положенням у відповідно до керуючого сигналу х. Регулятор витрати 3 автоматично підтримує витрату робочої рідини незалежно від навантаження на робочий орган 2, що збільшує точність програмного керування. Завдяки тому, що дросель 5 регулятора витрати 3 має кутовий профіль прохідного перерізу, досягається стабільність витрати незалежно від температури робочої рідини, що зменшує похибку програмного керування. Таким чином, досягається можливість завдання оптимальних законів руху робочого органу 2 по управляючій програмі та підвищення точності керування. Джерело інформації: 1. Гидравлика и гидропневмоприводы / Андрийчук Н.Д., Вялых А.В., Коваленко А.А., Мальцев Я.И., Ремень В.И. Под общ. Ред. Коваленко А.А. - Луганск: Изд-во ВНУ им. В. Даля, 2008. - 320 с. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Автоматичний привід, що містить гідродвигун, сполучений з робочим органом, та регулятор витрати, який відрізняється тим, що у пристрої розташовано шаговий двигун для програмного керування дроселем регулятора витрати, а дросель регулятора витрати виконано з кутовим профілем прохідного перерізу. 1 UA 75597 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
