Епоксидна композиція

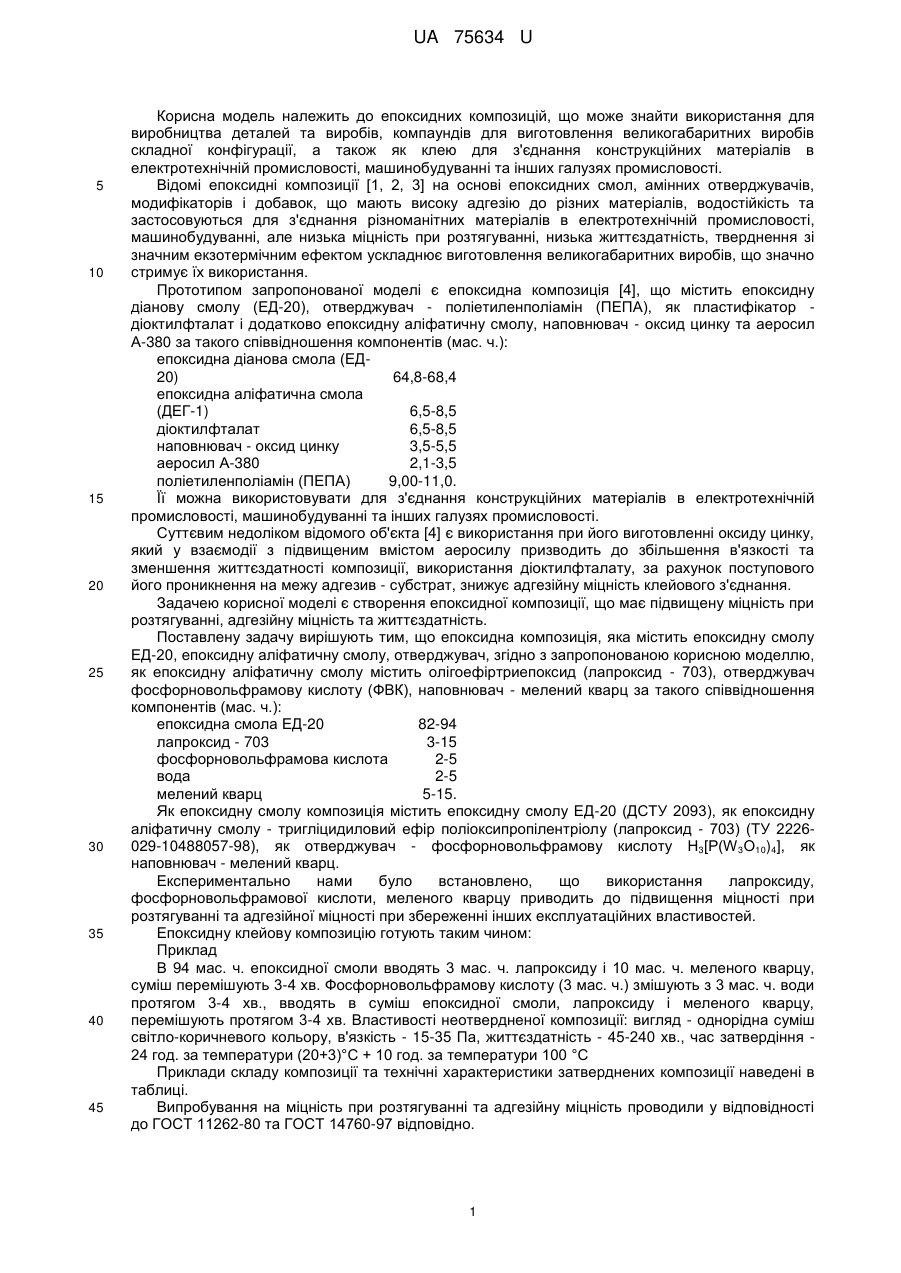

Реферат: Епоксидна композиція містить епоксидну смолу ЕД-20, епоксидну аліфатичну смолу, отверджувач і наповнювач. Як епоксидну аліфатичну смолу містить лапроксид-703, як отверджувач - фосфорновольфрамову кислоту (ФВК), як наповнювач - мелений кварц за такого співвідношення компонентів (мас. ч.): епоксидна смола ЕД-20 82-94 лапроксид 3-15 фосфорновольфрамова кислота 2-5 вода 2-5 мелений кварц 5-15. UA 75634 U (54) ЕПОКСИДНА КОМПОЗИЦІЯ UA 75634 U UA 75634 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до епоксидних композицій, що може знайти використання для виробництва деталей та виробів, компаундів для виготовлення великогабаритних виробів складної конфігурації, а також як клею для з'єднання конструкційних матеріалів в електротехнічній промисловості, машинобудуванні та інших галузях промисловості. Відомі епоксидні композиції [1, 2, 3] на основі епоксидних смол, амінних отверджувачів, модифікаторів і добавок, що мають високу адгезію до різних матеріалів, водостійкість та застосовуються для з'єднання різноманітних матеріалів в електротехнічній промисловості, машинобудуванні, але низька міцність при розтягуванні, низька життєздатність, тверднення зі значним екзотермічним ефектом ускладнює виготовлення великогабаритних виробів, що значно стримує їх використання. Прототипом запропонованої моделі є епоксидна композиція [4], що містить епоксидну діанову смолу (ЕД-20), отверджувач - поліетиленполіамін (ПЕПА), як пластифікатор діоктилфталат і додатково епоксидну аліфатичну смолу, наповнювач - оксид цинку та аеросил А-380 за такого співвідношення компонентів (мас. ч.): епоксидна діанова смола (ЕД20) 64,8-68,4 епоксидна аліфатична смола (ДЕГ-1) 6,5-8,5 діоктилфталат 6,5-8,5 наповнювач - оксид цинку 3,5-5,5 аеросил А-380 2,1-3,5 поліетиленполіамін (ПЕПА) 9,00-11,0. Її можна використовувати для з'єднання конструкційних матеріалів в електротехнічній промисловості, машинобудуванні та інших галузях промисловості. Суттєвим недоліком відомого об'єкта [4] є використання при його виготовленні оксиду цинку, який у взаємодії з підвищеним вмістом аеросилу призводить до збільшення в'язкості та зменшення життєздатності композиції, використання діоктилфталату, за рахунок поступового його проникнення на межу адгезив - субстрат, знижує адгезійну міцність клейового з'єднання. Задачею корисної моделі є створення епоксидної композиції, що має підвищену міцність при розтягуванні, адгезійну міцність та життєздатність. Поставлену задачу вирішують тим, що епоксидна композиція, яка містить епоксидну смолу ЕД-20, епоксидну аліфатичну смолу, отверджувач, згідно з запропонованою корисною моделлю, як епоксидну аліфатичну смолу містить олігоефіртриепоксид (лапроксид - 703), отверджувач фосфорновольфрамову кислоту (ФВК), наповнювач - мелений кварц за такого співвідношення компонентів (мас. ч.): епоксидна смола ЕД-20 82-94 лапроксид - 703 3-15 фосфорновольфрамова кислота 2-5 вода 2-5 мелений кварц 5-15. Як епоксидну смолу композиція містить епоксидну смолу ЕД-20 (ДСТУ 2093), як епоксидну аліфатичну смолу - тригліцидиловий ефір поліоксипропілентріолу (лапроксид - 703) (ТУ 2226029-10488057-98), як отверджувач - фосфорновольфрамову кислоту Н3[Р(W 3О10)4], як наповнювач - мелений кварц. Експериментально нами було встановлено, що використання лапроксиду, фосфорновольфрамової кислоти, меленого кварцу приводить до підвищення міцності при розтягуванні та адгезійної міцності при збереженні інших експлуатаційних властивостей. Епоксидну клейову композицію готують таким чином: Приклад В 94 мас. ч. епоксидної смоли вводять 3 мас. ч. лапроксиду і 10 мас. ч. меленого кварцу, суміш перемішують 3-4 хв. Фосфорновольфрамову кислоту (3 мас. ч.) змішують з 3 мас. ч. води протягом 3-4 хв., вводять в суміш епоксидної смоли, лапроксиду і меленого кварцу, перемішують протягом 3-4 хв. Властивості неотвердненої композиції: вигляд - однорідна суміш світло-коричневого кольору, в'язкість - 15-35 Па, життєздатність - 45-240 хв., час затвердіння 24 год. за температури (20+3)°С + 10 год. за температури 100 °C Приклади складу композиції та технічні характеристики затверднених композиції наведені в таблиці. Випробування на міцність при розтягуванні та адгезійну міцність проводили у відповідності до ГОСТ 11262-80 та ГОСТ 14760-97 відповідно. 1 UA 75634 U Таблиця ЕД-20, Лапроксид, ФВК, мас. ч мас. ч. мас. ч. 94 3 3 95 5 3 87 10 3 82 15 3 88 10 2 87 10 5 87 10 3 82 10 3 87 10 3 № п/п 1 2 3 4 5 6 7 8 9 Прототип Вода, мас. ч. 3 3 3 3 2 5 3 3 3 ДЕГ-1 Діоктилфталат ЕД-20 ПЕПА Методи визначення 5 10 15 Кварц, адг., МПа р, МПа Жит., хв. мас. ч. 10 22,5 36,1 45 10 16,7 40,8 65 10 17,6 43,8 140 10 15,80 36,9 180 10 19,3 36,2 120 10 12,8 28,9 240 5 16,5 24,6 50 7 15,5 34,0 55 15 14,9 35,8 160 Оксид 12,5цинку Прототип Аеросил використовується А-380 тільки як клей ГОСТ Гост 14760-97 1126280 Із таблиці видно, що заявлена епоксидна композиція з вказаним кількісним складом має підвищені міцність при розтягуванні та адгезійну міцність порівняно з епоксидною композицією за прототипом. Виготовлення композиції дозволяє уникнути застосування складного обладнання в процесі її приготування і забезпечує підвищені міцність при розтягуванні та адгезійну міцність. Така композиція може бути застосована для одержання конструкційного матеріалу, для виготовлення деталей і виробів, а також як компаунд для виготовлення великогабаритних виробів складної конфігурації в електротехніці, літако-, судно-, машинобудуванні, автомобільній промисловості. Джерела інформації:. 1. А.с. СССР № 590976, С 09 3/16. 2. Кардашов Д. А.Эпоксидные клеи. - М.: Химия, 1973. - С. 77-83. 3. Каталог-справочник. Эпоксидные смолы и материалы. - Черкассы, 1973. - С. 25. 4. Пат. RU № 2247133, кл. С 08 L 63/02, С 08 J 163/02, 27/022005 - прототип. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 Епоксидна композиція, яка містить епоксидну смолу ЕД-20, епоксидну аліфатичну смолу, отверджувач і наповнювач, яка відрізняється тим, що вона як епоксидну аліфатичну смолу містить лапроксид-703, як отверджувач - фосфорновольфрамову кислоту (ФВК), як наповнювач - мелений кварц за такого співвідношення компонентів (мас. ч.): епоксидна смола ЕД-20 82-94 лапроксид 3-15 фосфорновольфрамова кислота 2-5 вода 2-5 мелений кварц 5-15. Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
