Спучувана вогнезахисна епоксидна композиція

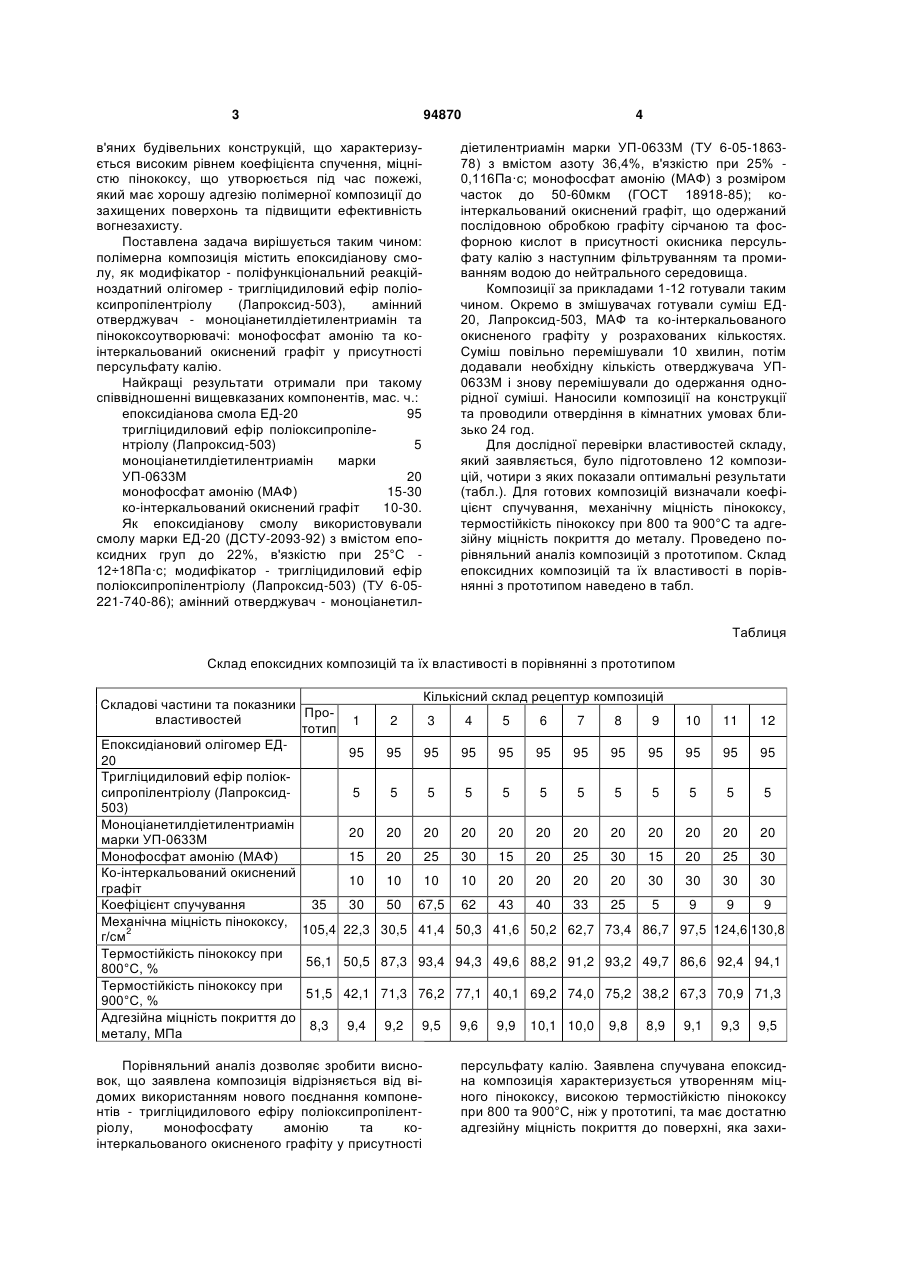

Спучувана вогнезахисна епоксидна композиція, що містить епоксидіанову смолу ЕД-20, отверджувач - моноціанетилдіетилентриамін марки УП0633М та суміш пінококсоутворювачів, яка відрізняється тим, що композиція додатково містить модифікатор - тригліцидиловий ефір поліоксипропілентріолу - Лапроксид-503, як суміш пінококсоутворювачів композиція містить: монофосфат амонію та ко-інтеркальований окиснений графіт, одержаний у присутності персульфату калію при такому співвідношенні компонентів, мас. ч.: епоксидіанова смола ЕД-20 95 тригліцидиловий ефір поліоксипропілентріолу - Лапроксид-503 5 моноціанетилдіетилентриамін марки УП-0633М 20 монофосфат амонію 15-30 ко-інтеркальований окиснений графіт, одержаний у присутності персульфату калію 10-30. UA (21) a201008312 (22) 05.07.2010 (24) 10.06.2011 (46) 10.06.2011, Бюл.№ 11, 2011 р. (72) ЯКОВЛЄВА РАЇСА АНТОНІВНА, СПІРІНА ОЛЕНА ЮРІЇВНА, БАРСУКОВ В'ЯЧЕСЛАВ ЗІНОВІЙОВИЧ, ХОМЕНКО ВОЛОДИМИР ГРИГОРОВИЧ, ПОПОВ ЮРІЙ ВІКТОРОВИЧ, САЄНКО НАТАЛІЯ ВЯЧЕСЛАВІВНА, БИКОВ РОМАН ОЛЕКСАНДРОВИЧ, ЛІСІЦИНА АНАСТАСІЯ ІВАНІВНА (73) ХАРКІВСЬКИЙ ДЕРЖАВНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ БУДІВНИЦТВА ТА АРХІТЕКТУРИ (56) UA, 88996, C2, 10.12.2009 UA, 84988, C2, 10.12.2008 RU, 2176258, C1, 27.11.2001 WO, 0129123, A1, 26.04.2001 US, 5034423, A, 23.07.1991 GB, 1374525, A, 20.11.1974 C2 2 (19) 1 3 94870 в'яних будівельних конструкцій, що характеризується високим рівнем коефіцієнта спучення, міцністю пінококсу, що утворюється під час пожежі, який має хорошу адгезію полімерної композиції до захищених поверхонь та підвищити ефективність вогнезахисту. Поставлена задача вирішується таким чином: полімерна композиція містить епоксидіанову смолу, як модифікатор - поліфункціональний реакційноздатний олігомер - тригліцидиловий ефір поліоксипропілентріолу (Лапроксид-503), амінний отверджувач - моноціанетилдіетилентриамін та пінококсоутворювачі: монофосфат амонію та коінтеркальований окиснений графіт у присутності персульфату калію. Найкращі результати отримали при такому співвідношенні вищевказаних компонентів, мас. ч.: епоксидіанова смола ЕД-20 95 тригліцидиловий ефір поліоксипропілентріолу (Лапроксид-503) 5 моноціанетилдіетилентриамін марки УП-0633М 20 монофосфат амонію (МАФ) 15-30 ко-інтеркальований окиснений графіт 10-30. Як епоксидіанову смолу використовували смолу марки ЕД-20 (ДСТУ-2093-92) з вмістом епоксидних груп до 22%, в'язкістю при 25°С 12÷18Па·с; модифікатор - тригліцидиловий ефір поліоксипропілентріолу (Лапроксид-503) (ТУ 6-05221-740-86); амінний отверджувач - моноціанетил 4 діетилентриамін марки УП-0633М (ТУ 6-05-186378) з вмістом азоту 36,4%, в'язкістю при 25% 0,116Па·с; монофосфат амонію (МАФ) з розміром часток до 50-60мкм (ГОСТ 18918-85); коінтеркальований окиснений графіт, що одержаний послідовною обробкою графіту сірчаною та фосфорною кислот в присутності окисника персульфату калію з наступним фільтруванням та промиванням водою до нейтрального середовища. Композиції за прикладами 1-12 готували таким чином. Окремо в змішувачах готували суміш ЕД20, Лапроксид-503, МАФ та ко-інтеркальованого окисненого графіту у розрахованих кількостях. Суміш повільно перемішували 10 хвилин, потім додавали необхідну кількість отверджувача УП0633М і знову перемішували до одержання однорідної суміші. Наносили композиції на конструкції та проводили отвердіння в кімнатних умовах близько 24 год. Для дослідної перевірки властивостей складу, який заявляється, було підготовлено 12 композицій, чотири з яких показали оптимальні результати (табл.). Для готових композицій визначали коефіцієнт спучування, механічну міцність пінококсу, термостійкість пінококсу при 800 та 900°С та адгезійну міцність покриття до металу. Проведено порівняльний аналіз композицій з прототипом. Склад епоксидних композицій та їх властивості в порівнянні з прототипом наведено в табл. Таблиця Склад епоксидних композицій та їх властивості в порівнянні з прототипом Складові частини та показники Провластивостей тотип Епоксидіановий олігомер ЕД20 Тригліцидиловий ефір поліоксипропілентріолу (Лапроксид503) Моноціанетилдіетилентриамін марки УП-0633М Монофосфат амонію (МАФ) Ко-інтеркальований окиснений графіт Коефіцієнт спучування 35 Механічна міцність пінококсу, 105,4 2 г/см Термостійкість пінококсу при 56,1 800°С, % Термостійкість пінококсу при 51,5 900°С, % Адгезійна міцність покриття до 8,3 металу, МПа Кількісний склад рецептур композицій 1 2 3 4 5 6 7 8 9 10 11 12 95 95 95 95 95 95 95 95 95 95 95 95 5 5 5 5 5 5 5 5 5 5 5 5 20 20 20 20 20 20 20 20 20 20 20 20 15 20 25 30 15 20 25 30 15 20 25 30 10 10 10 10 20 20 20 20 30 30 30 30 30 50 67,5 62 43 40 33 25 5 9 9 9 22,3 30,5 41,4 50,3 41,6 50,2 62,7 73,4 86,7 97,5 124,6 130,8 50,5 87,3 93,4 94,3 49,6 88,2 91,2 93,2 49,7 86,6 92,4 94,1 42,1 71,3 76,2 77,1 40,1 69,2 74,0 75,2 38,2 67,3 70,9 71,3 9,4 9,2 9,5 Порівняльний аналіз дозволяє зробити висновок, що заявлена композиція відрізняється від відомих використанням нового поєднання компонентів - тригліцидилового ефіру поліоксипропілентріолу, монофосфату амонію та коінтеркальованого окисненого графіту у присутності 9,6 9,9 10,1 10,0 9,8 8,9 9,1 9,3 9,5 персульфату калію. Заявлена спучувана епоксидна композиція характеризується утворенням міцного пінококсу, високою термостійкістю пінококсу при 800 та 900°С, ніж у прототипі, та має достатню адгезійну міцність покриття до поверхні, яка захи 5 94870 щається при коефіцієнті спучування, не меншому, ніж у прототипу. Джерела інформації: 1. Пат. 2176258 RU, МПК С09D5/18, С09D 163/02, С09K21/14. Огнезащитная полимерная композиция для покрытий: Пат. 2176258 RU, МКИ С09D5/18, С09D 163/02, С09К 21/14 Шуклин С.Г., Кузнецов А.П., Кодолов В.И., Крутиков В.А., Яковлев Г.И. (Россия); Ижевский государственный технический университет. - № 2000110221/04; Заявл. 2000.04.20; Опубл. 2001.11.27. - 6 с. 2. Ширшова Е.С. Создание эпоксидных композиций пониженной горючести с электропроводя Комп’ютерна верстка Л. Ціхановська 6 щими и диэлектрическими свойствами: Автореф. дис. на соиск. уч. ст. канд. техн. наук / Саратовский гос. техн. ун-т. - Саратов, 2007. - 27с. 3. Пат. 88996 UA, МПК (2009) C08L 63/00, С09К 21/00, С01В 15/00, С01В 31/04 (2009.01), С08К 3/00, С07С 211/00. Епоксидна композиція: Пат. 88996 UA, МПК (2009) C08L 63/00, C09K 21/00, C01B 15/00, C01B 31/04 (2009.01), С08К 3/00, C07C 211/00 Прощин О.Ю., Яковлева Р.А., Безуглий О.М., Попов Ю.В., Фомін С.Л., Барсуков В.3., Хоменко В.Г. - № а 200809841; Заявл. 28.07.2008; Опубл. 10.12.2009. Бюл. № 23, 2009р. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
