Штанга обприскувача

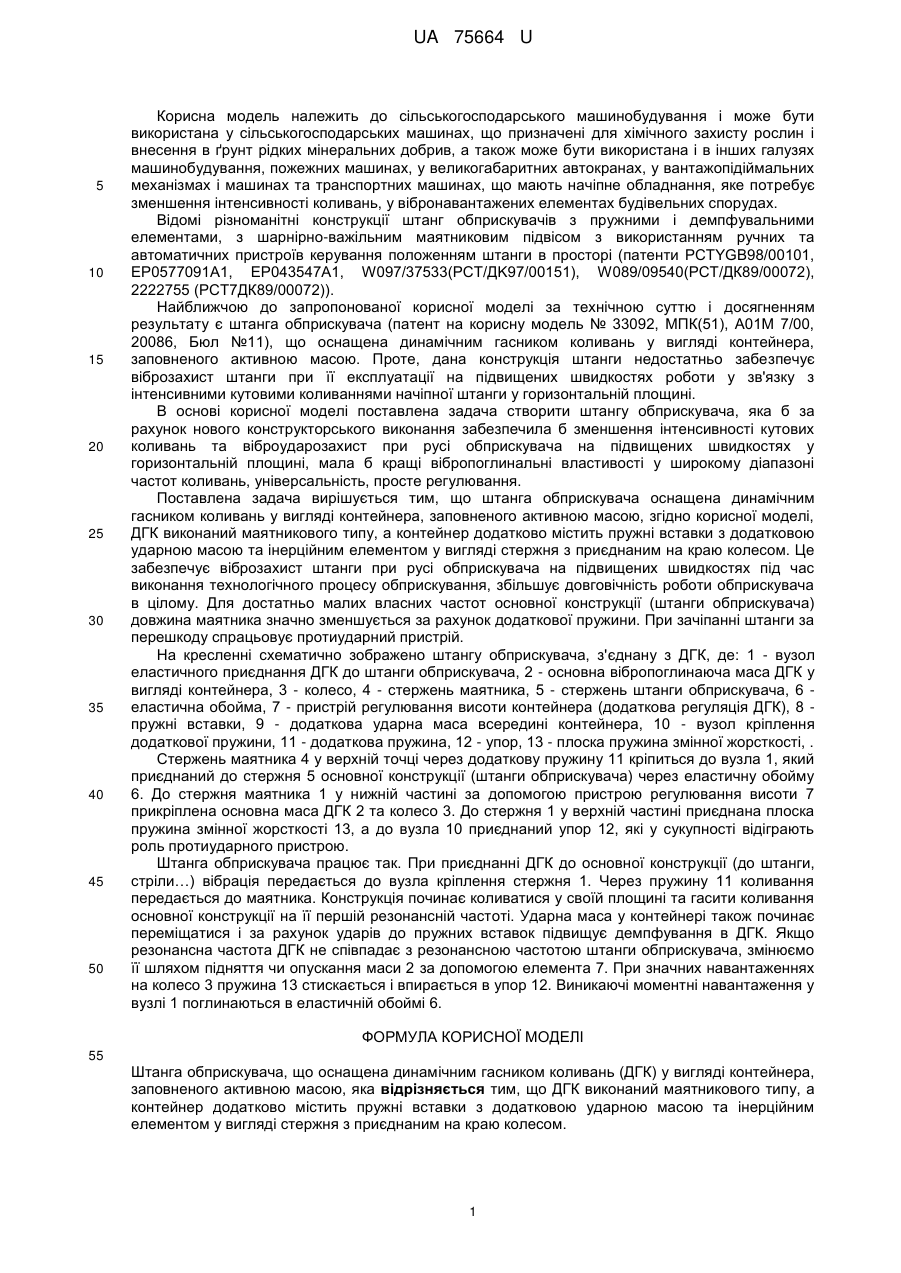

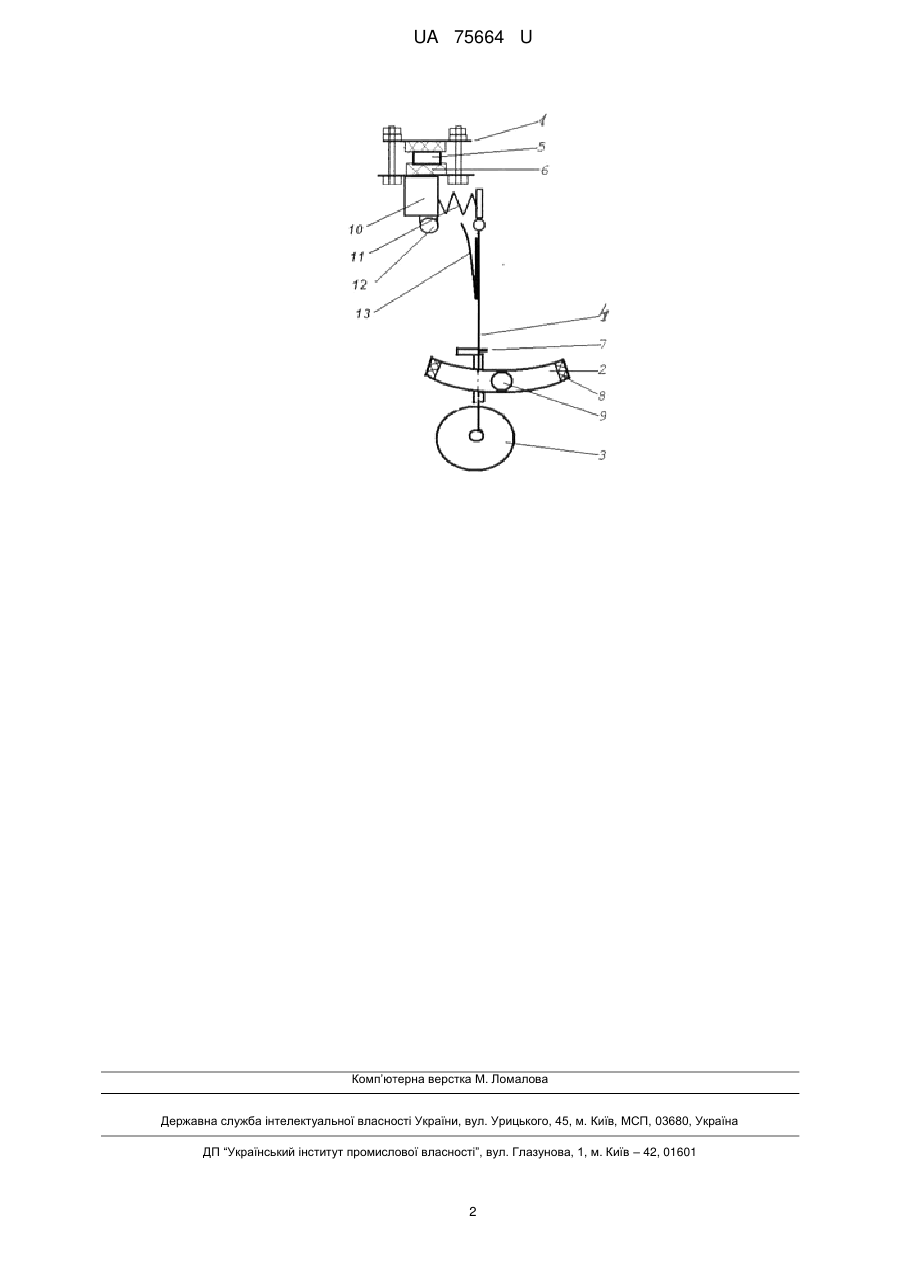

Реферат: UA 75664 U UA 75664 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до сільськогосподарського машинобудування і може бути використана у сільськогосподарських машинах, що призначені для хімічного захисту рослин і внесення в ґрунт рідких мінеральних добрив, а також може бути використана і в інших галузях машинобудування, пожежних машинах, у великогабаритних автокранах, у вантажопідіймальних механізмах і машинах та транспортних машинах, що мають начіпне обладнання, яке потребує зменшення інтенсивності коливань, у вібронавантажених елементах будівельних спорудах. Відомі різноманітні конструкції штанг обприскувачів з пружними і демпфувальними елементами, з шарнірно-важільним маятниковим підвісом з використанням ручних та автоматичних пристроїв керування положенням штанги в просторі (патенти PCTYGB98/00101, ЕР0577091А1, ЕР043547А1, W097/37533(PCT/ДK97/00151), W089/09540(РСТ/ДК89/00072), 2222755 (РСТ7ДК89/00072)). Найближчою до запропонованої корисної моделі за технічною суттю і досягненням результату є штанга обприскувача (патент на корисну модель № 33092, МПК(51), А01М 7/00, 20086, Бюл №11), що оснащена динамічним гасником коливань у вигляді контейнера, заповненого активною масою. Проте, дана конструкція штанги недостатньо забезпечує віброзахист штанги при її експлуатації на підвищених швидкостях роботи у зв'язку з інтенсивними кутовими коливаннями начіпної штанги у горизонтальній площині. В основі корисної моделі поставлена задача створити штангу обприскувача, яка б за рахунок нового конструкторського виконання забезпечила б зменшення інтенсивності кутових коливань та віброударозахист при русі обприскувача на підвищених швидкостях у горизонтальній площині, мала б кращі вібропоглинальні властивості у широкому діапазоні частот коливань, універсальність, просте регулювання. Поставлена задача вирішується тим, що штанга обприскувача оснащена динамічним гасником коливань у вигляді контейнера, заповненого активною масою, згідно корисної моделі, ДГК виконаний маятникового типу, а контейнер додатково містить пружні вставки з додатковою ударною масою та інерційним елементом у вигляді стержня з приєднаним на краю колесом. Це забезпечує віброзахист штанги при русі обприскувача на підвищених швидкостях під час виконання технологічного процесу обприскування, збільшує довговічність роботи обприскувача в цілому. Для достатньо малих власних частот основної конструкції (штанги обприскувача) довжина маятника значно зменшується за рахунок додаткової пружини. При зачіпанні штанги за перешкоду спрацьовує протиударний пристрій. На кресленні схематично зображено штангу обприскувача, з'єднану з ДГК, де: 1 - вузол еластичного приєднання ДГК до штанги обприскувача, 2 - основна вібропоглинаюча маса ДГК у вигляді контейнера, 3 - колесо, 4 - стержень маятника, 5 - стержень штанги обприскувача, 6 еластична обойма, 7 - пристрій регулювання висоти контейнера (додаткова регуляція ДГК), 8 пружні вставки, 9 - додаткова ударна маса всередині контейнера, 10 - вузол кріплення додаткової пружини, 11 - додаткова пружина, 12 - упор, 13 - плоска пружина змінної жорсткості, . Стержень маятника 4 у верхній точці через додаткову пружину 11 кріпиться до вузла 1, який приєднаний до стержня 5 основної конструкції (штанги обприскувача) через еластичну обойму 6. До стержня маятника 1 у нижній частині за допомогою пристрою регулювання висоти 7 прикріплена основна маса ДГК 2 та колесо 3. До стержня 1 у верхній частині приєднана плоска пружина змінної жорсткості 13, а до вузла 10 приєднаний упор 12, які у сукупності відіграють роль протиударного пристрою. Штанга обприскувача працює так. При приєднанні ДГК до основної конструкції (до штанги, стріли…) вібрація передається до вузла кріплення стержня 1. Через пружину 11 коливання передається до маятника. Конструкція починає коливатися у своїй площині та гасити коливання основної конструкції на її першій резонансній частоті. Ударна маса у контейнері також починає переміщатися і за рахунок ударів до пружних вставок підвищує демпфування в ДГК. Якщо резонансна частота ДГК не співпадає з резонансною частотою штанги обприскувача, змінюємо її шляхом підняття чи опускання маси 2 за допомогою елемента 7. При значних навантаженнях на колесо 3 пружина 13 стискається і впирається в упор 12. Виникаючі моментні навантаження у вузлі 1 поглинаються в еластичній обоймі 6. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Штанга обприскувача, що оснащена динамічним гасником коливань (ДГК) у вигляді контейнера, заповненого активною масою, яка відрізняється тим, що ДГК виконаний маятникового типу, а контейнер додатково містить пружні вставки з додатковою ударною масою та інерційним елементом у вигляді стержня з приєднаним на краю колесом. 1 UA 75664 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
