Штанга обприскувача

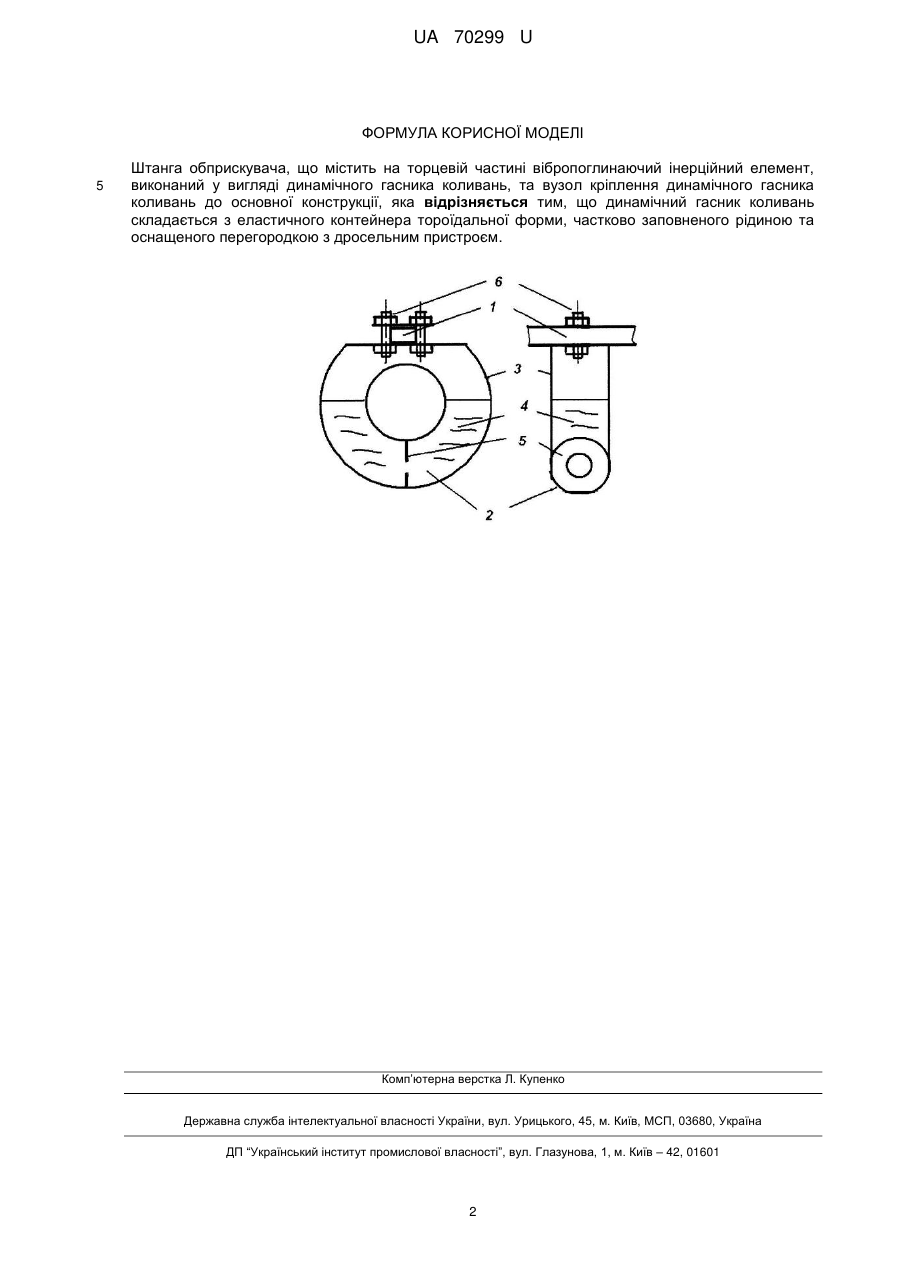

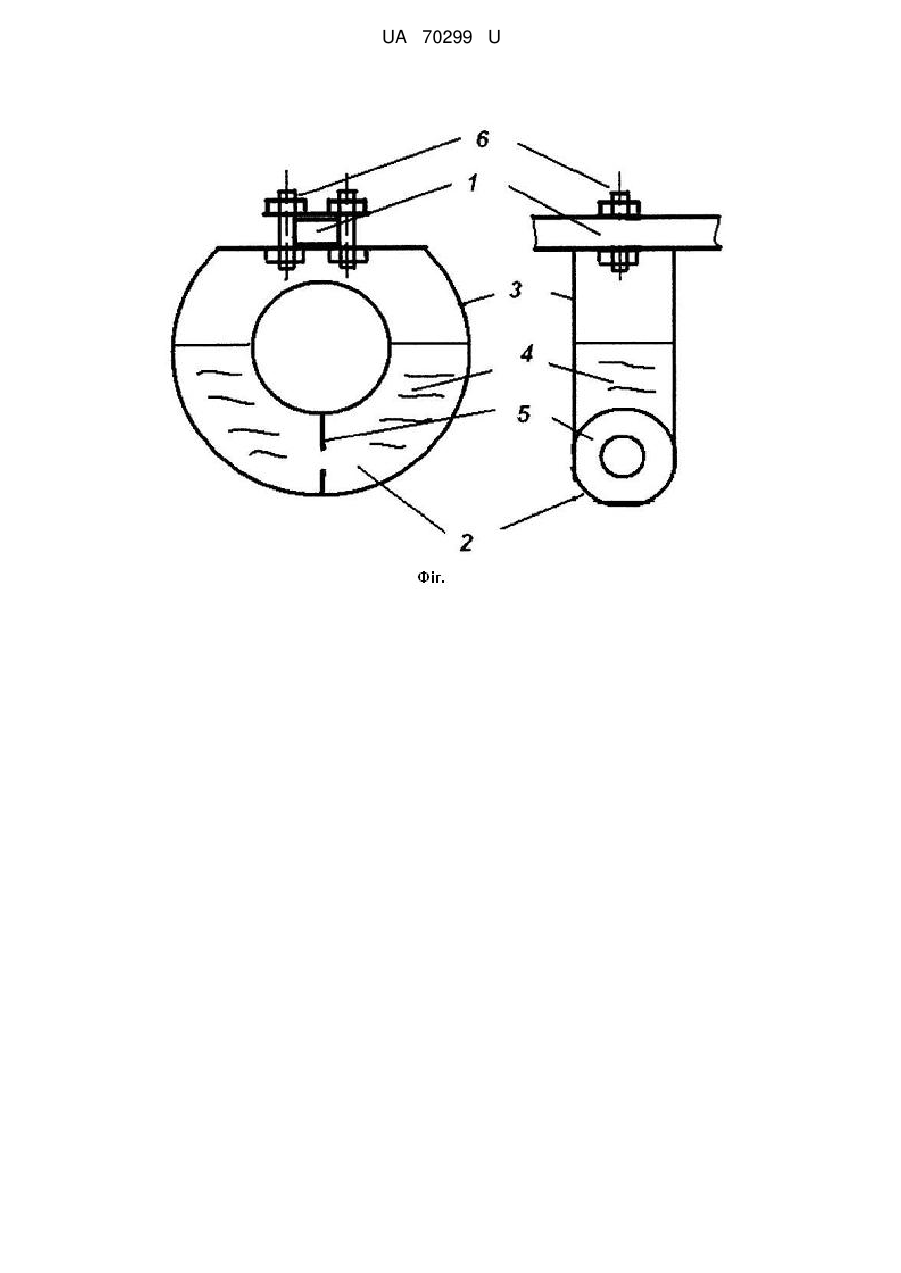

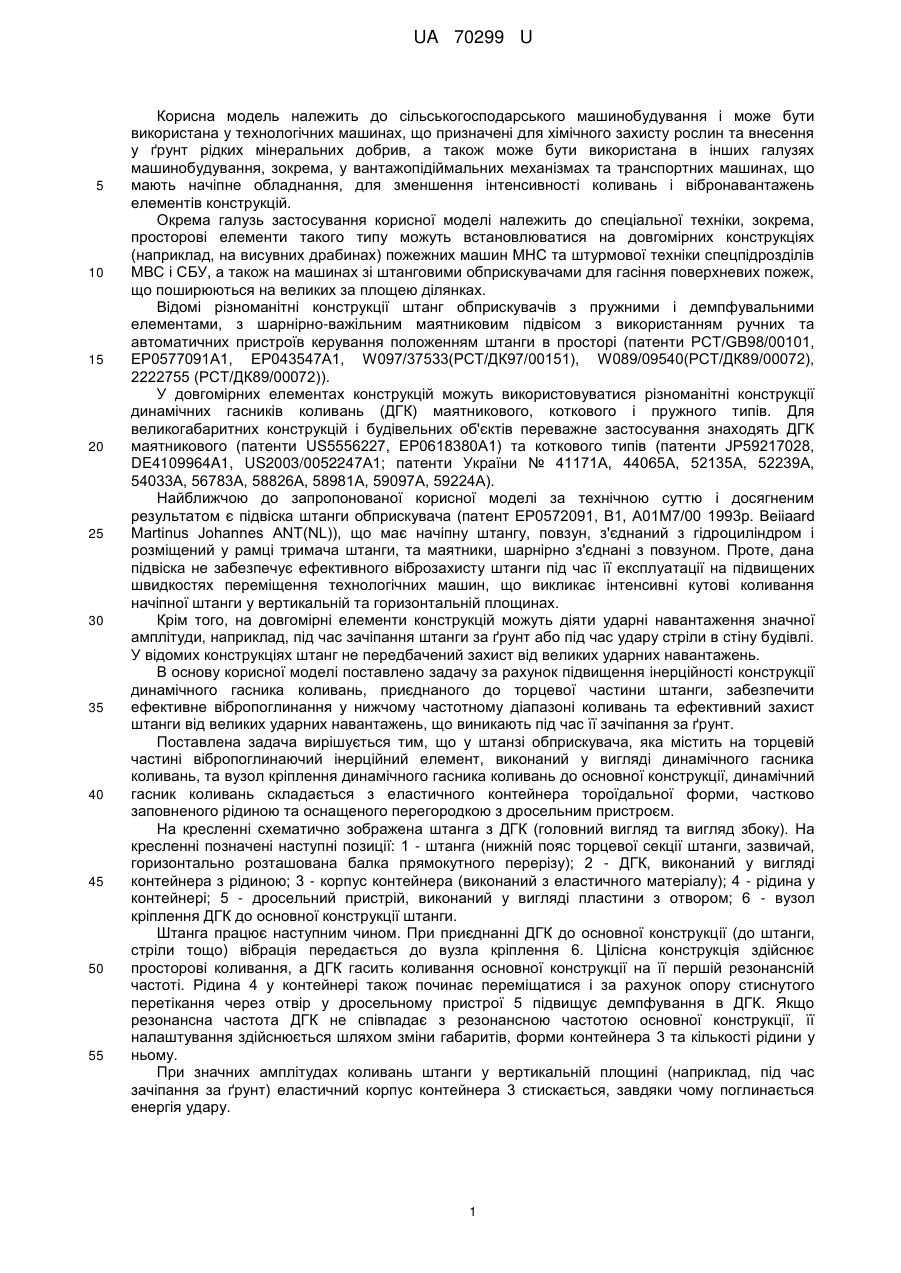

Реферат: Штанга обприскувача містить на торцевій частині вібропоглинаючий інерційний елемент, виконаний у вигляді динамічного гасника коливань, та вузол кріплення динамічного гасника коливань до основної конструкції. Динамічний гасник коливань складається з еластичного контейнера тороїдальної форми, частково заповненого рідиною та оснащеного перегородкою з дросельним пристроєм. UA 70299 U (12) UA 70299 U UA 70299 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільськогосподарського машинобудування і може бути використана у технологічних машинах, що призначені для хімічного захисту рослин та внесення у ґрунт рідких мінеральних добрив, а також може бути використана в інших галузях машинобудування, зокрема, у вантажопідіймальних механізмах та транспортних машинах, що мають начіпне обладнання, для зменшення інтенсивності коливань і вібронавантажень елементів конструкцій. Окрема галузь застосування корисної моделі належить до спеціальної техніки, зокрема, просторові елементи такого типу можуть встановлюватися на довгомірних конструкціях (наприклад, на висувних драбинах) пожежних машин МНС та штурмової техніки спецпідрозділів МВС і СБУ, а також на машинах зі штанговими обприскувачами для гасіння поверхневих пожеж, що поширюються на великих за площею ділянках. Відомі різноманітні конструкції штанг обприскувачів з пружними і демпфувальними елементами, з шарнірно-важільним маятниковим підвісом з використанням ручних та автоматичних пристроїв керування положенням штанги в просторі (патенти PCT/GB98/00101, ЕР0577091А1, ЕР043547А1, W097/37533(РСT/ДК97/00151), W089/09540(РСТ/ДК89/00072), 2222755 (РСТ/ДК89/00072)). У довгомірних елементах конструкцій можуть використовуватися різноманітні конструкції динамічних гасників коливань (ДГК) маятникового, коткового і пружного типів. Для великогабаритних конструкцій і будівельних об'єктів переважне застосування знаходять ДГК маятникового (патенти US5556227, ЕР0618380А1) та коткового типів (патенти JP59217028, DE4109964A1, US2003/0052247A1; патенти України № 41171А, 44065А, 52135А, 52239А, 54033А, 56783А, 58826А, 58981А, 59097А, 59224А). Найближчою до запропонованої корисної моделі за технічною суттю і досягненим результатом є підвіска штанги обприскувача (патент ЕР0572091, В1, А01М7/00 1993р. Beiiaard Martinus Johannes ANT(NL)), що має начіпну штангу, повзун, з'єднаний з гідроциліндром і розміщений у рамці тримача штанги, та маятники, шарнірно з'єднані з повзуном. Проте, дана підвіска не забезпечує ефективного віброзахисту штанги під час її експлуатації на підвищених швидкостях переміщення технологічних машин, що викликає інтенсивні кутові коливання начіпної штанги у вертикальній та горизонтальній площинах. Крім того, на довгомірні елементи конструкцій можуть діяти ударні навантаження значної амплітуди, наприклад, під час зачіпання штанги за ґрунт або під час удару стріли в стіну будівлі. У відомих конструкціях штанг не передбачений захист від великих ударних навантажень. В основу корисної моделі поставлено задачу за рахунок підвищення інерційності конструкції динамічного гасника коливань, приєднаного до торцевої частини штанги, забезпечити ефективне вібропоглинання у нижчому частотному діапазоні коливань та ефективний захист штанги від великих ударних навантажень, що виникають під час її зачіпання за ґрунт. Поставлена задача вирішується тим, що у штанзі обприскувача, яка містить на торцевій частині вібропоглинаючий інерційний елемент, виконаний у вигляді динамічного гасника коливань, та вузол кріплення динамічного гасника коливань до основної конструкції, динамічний гасник коливань складається з еластичного контейнера тороїдальної форми, частково заповненого рідиною та оснащеного перегородкою з дросельним пристроєм. На кресленні схематично зображена штанга з ДГК (головний вигляд та вигляд збоку). На кресленні позначені наступні позиції: 1 - штанга (нижній пояс торцевої секції штанги, зазвичай, горизонтально розташована балка прямокутного перерізу); 2 - ДГК, виконаний у вигляді контейнера з рідиною; 3 - корпус контейнера (виконаний з еластичного матеріалу); 4 - рідина у контейнері; 5 - дросельний пристрій, виконаний у вигляді пластини з отвором; 6 - вузол кріплення ДГК до основної конструкції штанги. Штанга працює наступним чином. При приєднанні ДГК до основної конструкції (до штанги, стріли тощо) вібрація передається до вузла кріплення 6. Цілісна конструкція здійснює просторові коливання, а ДГК гасить коливання основної конструкції на її першій резонансній частоті. Рідина 4 у контейнері також починає переміщатися і за рахунок опору стиснутого перетікання через отвір у дросельному пристрої 5 підвищує демпфування в ДГК. Якщо резонансна частота ДГК не співпадає з резонансною частотою основної конструкції, її налаштування здійснюється шляхом зміни габаритів, форми контейнера 3 та кількості рідини у ньому. При значних амплітудах коливань штанги у вертикальній площині (наприклад, під час зачіпання за ґрунт) еластичний корпус контейнера 3 стискається, завдяки чому поглинається енергія удару. 1 UA 70299 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Штанга обприскувача, що містить на торцевій частині вібропоглинаючий інерційний елемент, виконаний у вигляді динамічного гасника коливань, та вузол кріплення динамічного гасника коливань до основної конструкції, яка відрізняється тим, що динамічний гасник коливань складається з еластичного контейнера тороїдальної форми, частково заповненого рідиною та оснащеного перегородкою з дросельним пристроєм. Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
