Робочий орган екскаватора

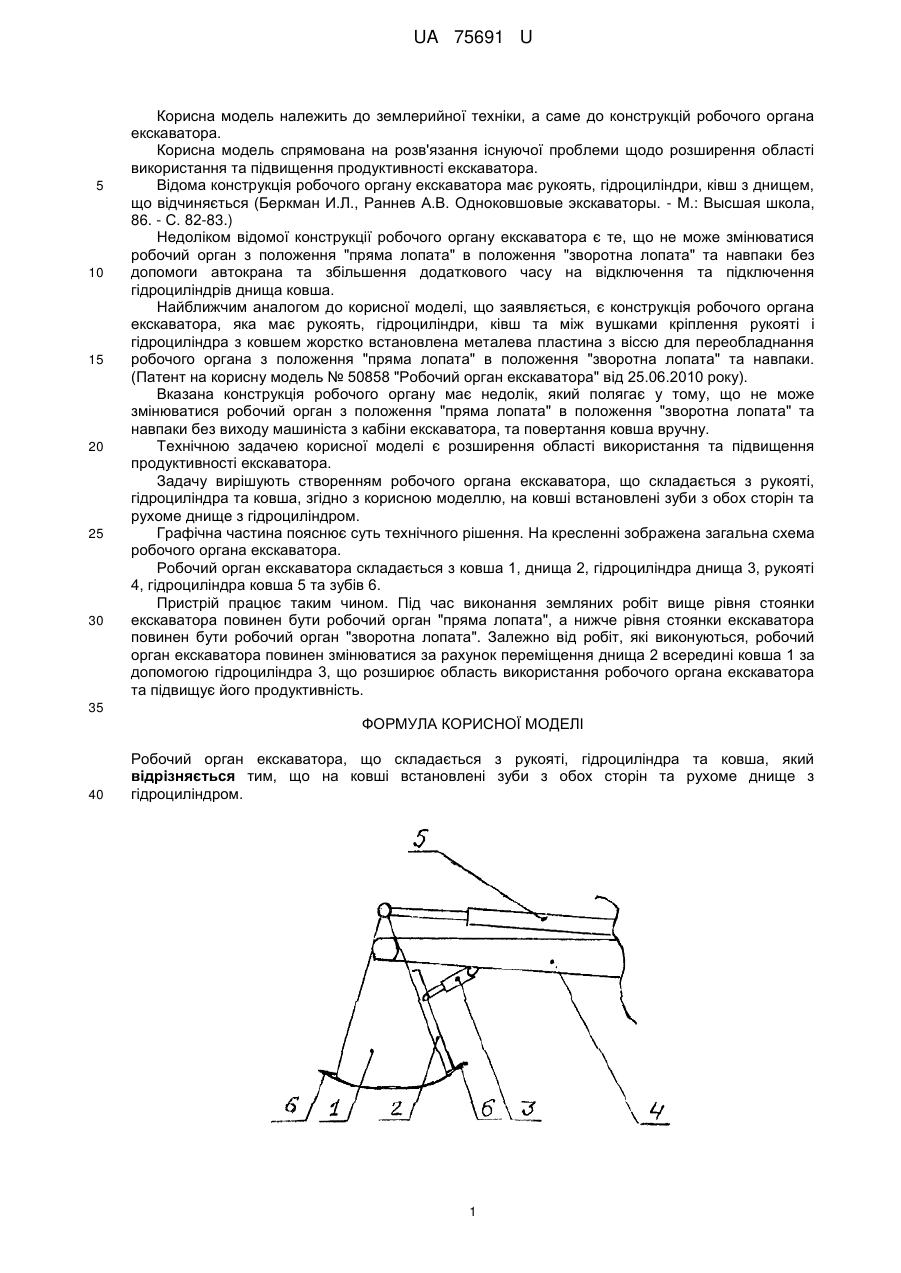

Реферат: UA 75691 U UA 75691 U 5 10 15 20 25 30 Корисна модель належить до землерийної техніки, а саме до конструкцій робочого органа екскаватора. Корисна модель спрямована на розв'язання існуючої проблеми щодо розширення області використання та підвищення продуктивності екскаватора. Відома конструкція робочого органу екскаватора має рукоять, гідроциліндри, ківш з днищем, що відчиняється (Беркман И.Л., Раннев А.В. Одноковшовые экскаваторы. - М.: Высшая школа, 86. - С. 82-83.) Недоліком відомої конструкції робочого органу екскаватора є те, що не може змінюватися робочий орган з положення "пряма лопата" в положення "зворотна лопата" та навпаки без допомоги автокрана та збільшення додаткового часу на відключення та підключення гідроциліндрів днища ковша. Найближчим аналогом до корисної моделі, що заявляється, є конструкція робочого органа екскаватора, яка має рукоять, гідроциліндри, ківш та між вушками кріплення рукояті і гідроциліндра з ковшем жорстко встановлена металева пластина з віссю для переобладнання робочого органа з положення "пряма лопата" в положення "зворотна лопата" та навпаки. (Патент на корисну модель № 50858 "Робочий орган екскаватора" від 25.06.2010 року). Вказана конструкція робочого органу має недолік, який полягає у тому, що не може змінюватися робочий орган з положення "пряма лопата" в положення "зворотна лопата" та навпаки без виходу машиніста з кабіни екскаватора, та повертання ковша вручну. Технічною задачею корисної моделі є розширення області використання та підвищення продуктивності екскаватора. Задачу вирішують створенням робочого органа екскаватора, що складається з рукояті, гідроциліндра та ковша, згідно з корисною моделлю, на ковші встановлені зуби з обох сторін та рухоме днище з гідроциліндром. Графічна частина пояснює суть технічного рішення. На кресленні зображена загальна схема робочого органа екскаватора. Робочий орган екскаватора складається з ковша 1, днища 2, гідроциліндра днища 3, рукояті 4, гідроциліндра ковша 5 та зубів 6. Пристрій працює таким чином. Під час виконання земляних робіт вище рівня стоянки екскаватора повинен бути робочий орган "пряма лопата", а нижче рівня стоянки екскаватора повинен бути робочий орган "зворотна лопата". Залежно від робіт, які виконуються, робочий орган екскаватора повинен змінюватися за рахунок переміщення днища 2 всередині ковша 1 за допомогою гідроциліндра 3, що розширює область використання робочого органа екскаватора та підвищує його продуктивність. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Робочий орган екскаватора, що складається з рукояті, гідроциліндра та ковша, який відрізняється тим, що на ковші встановлені зуби з обох сторін та рухоме днище з гідроциліндром. 1 UA 75691 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
