Робочий орган гідравлічного екскаватора

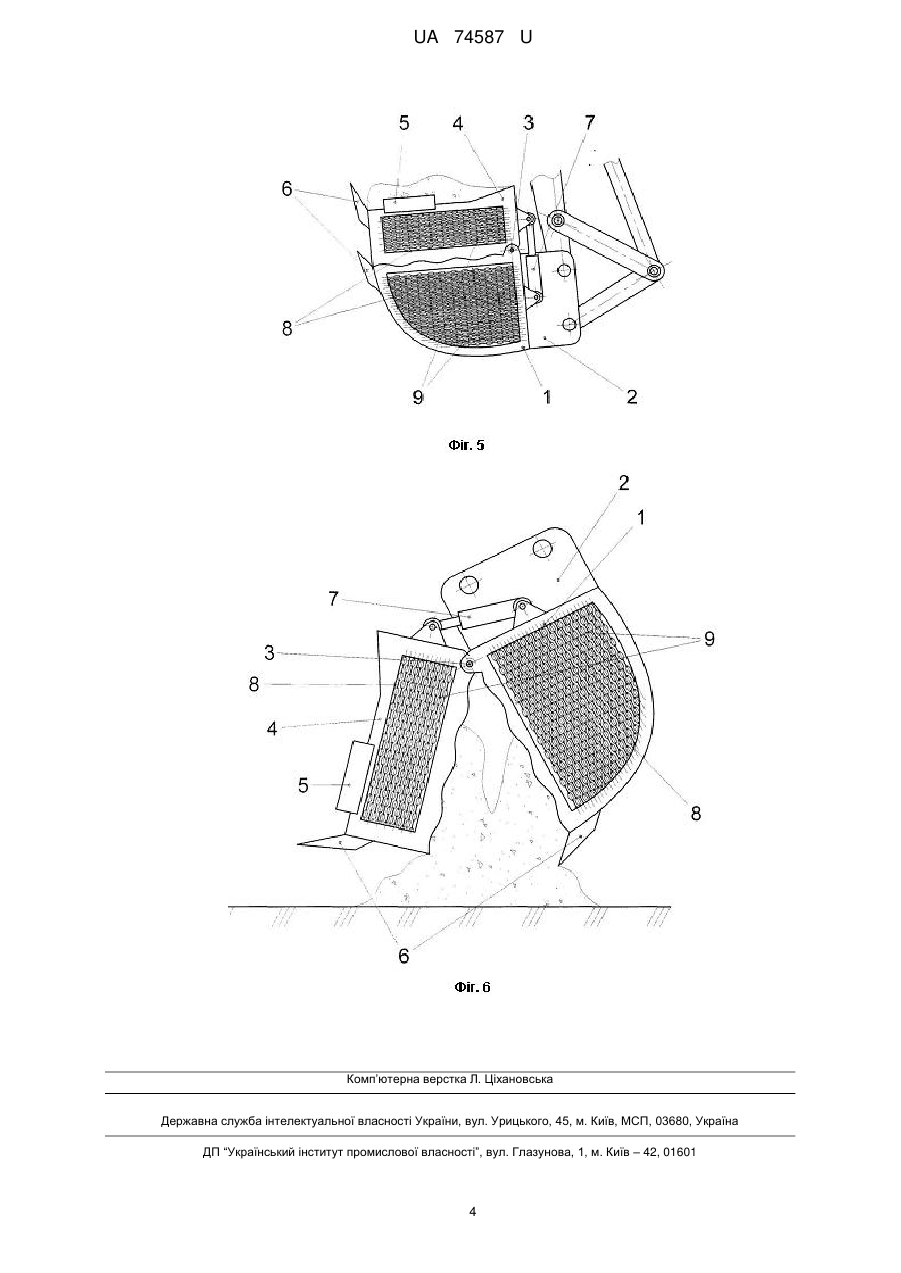

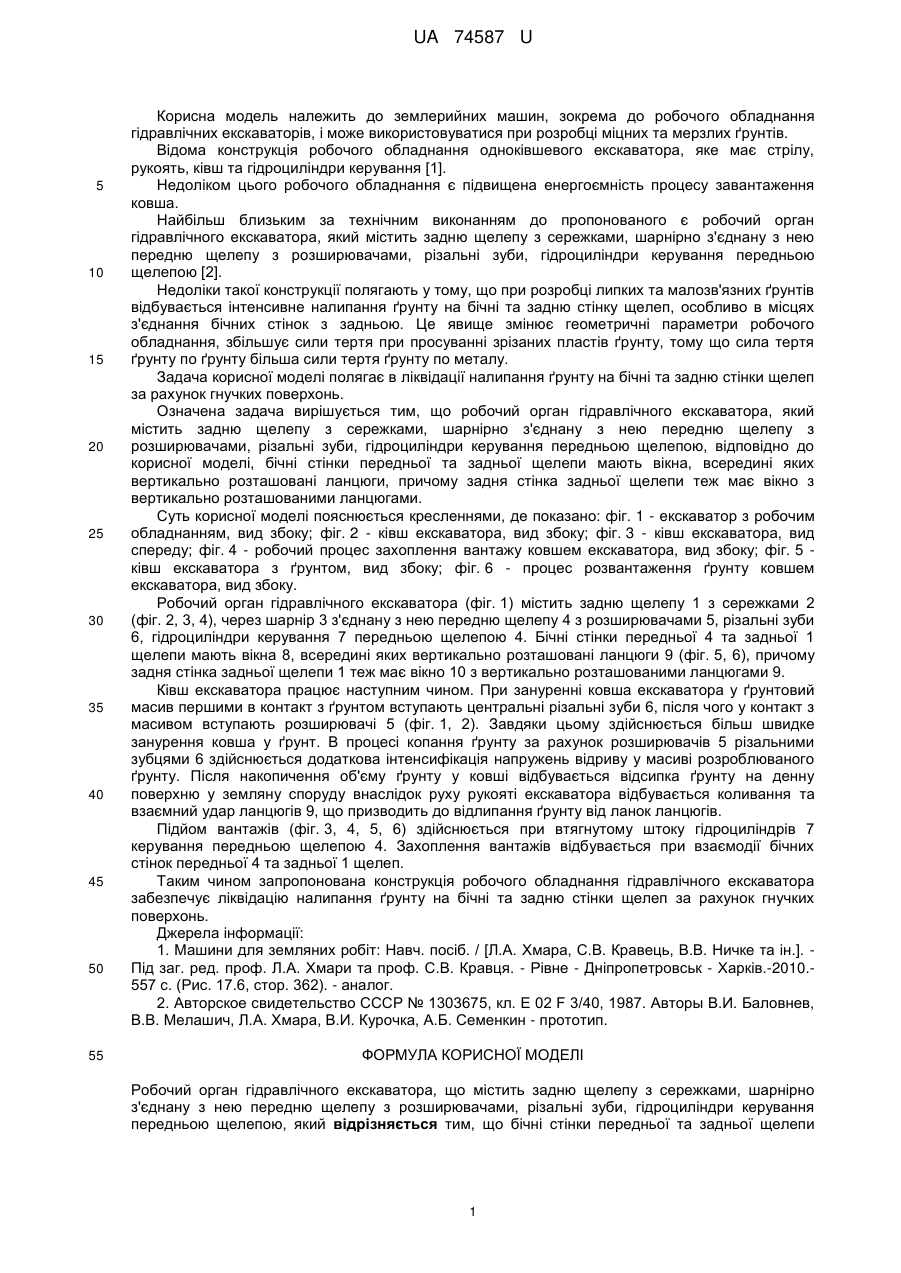

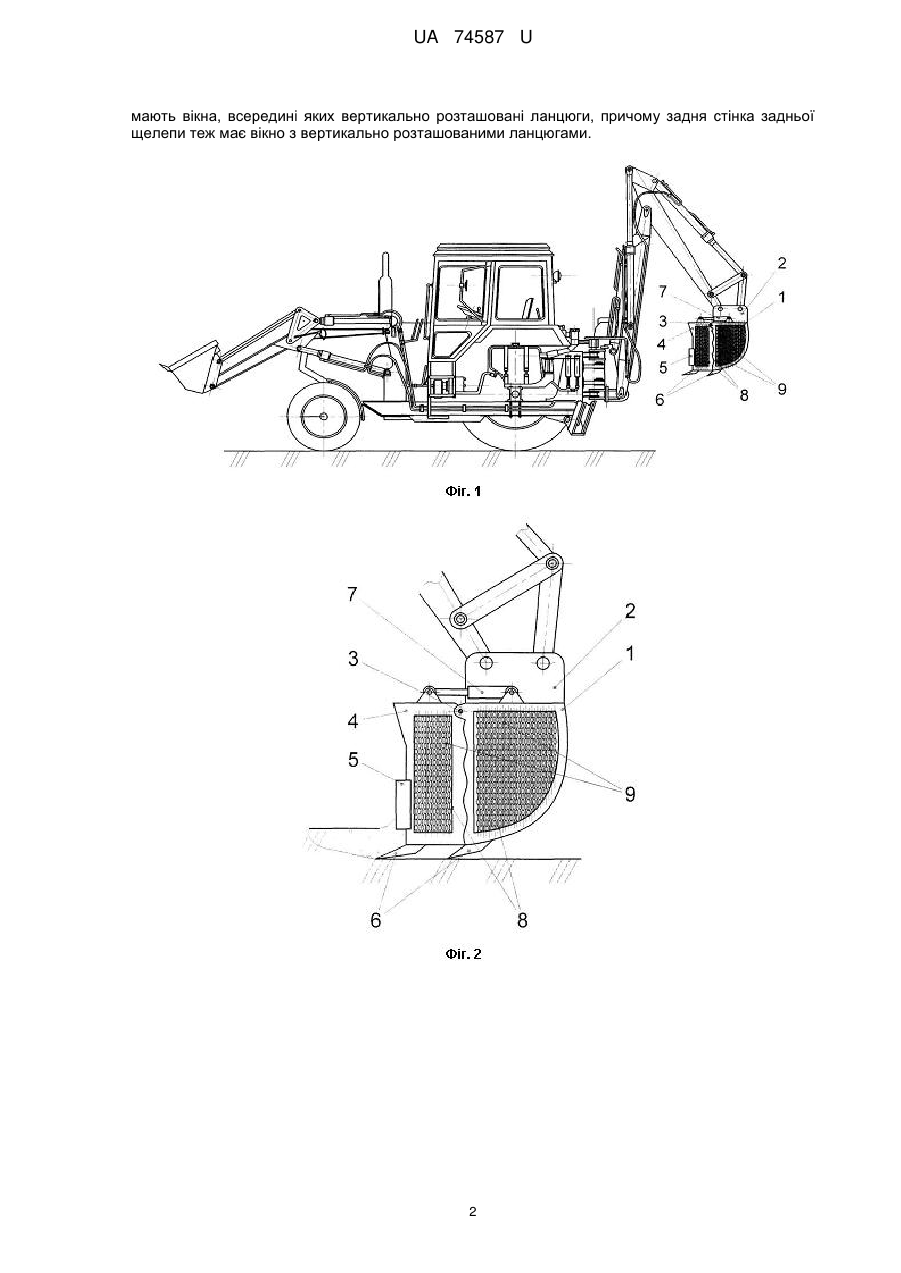

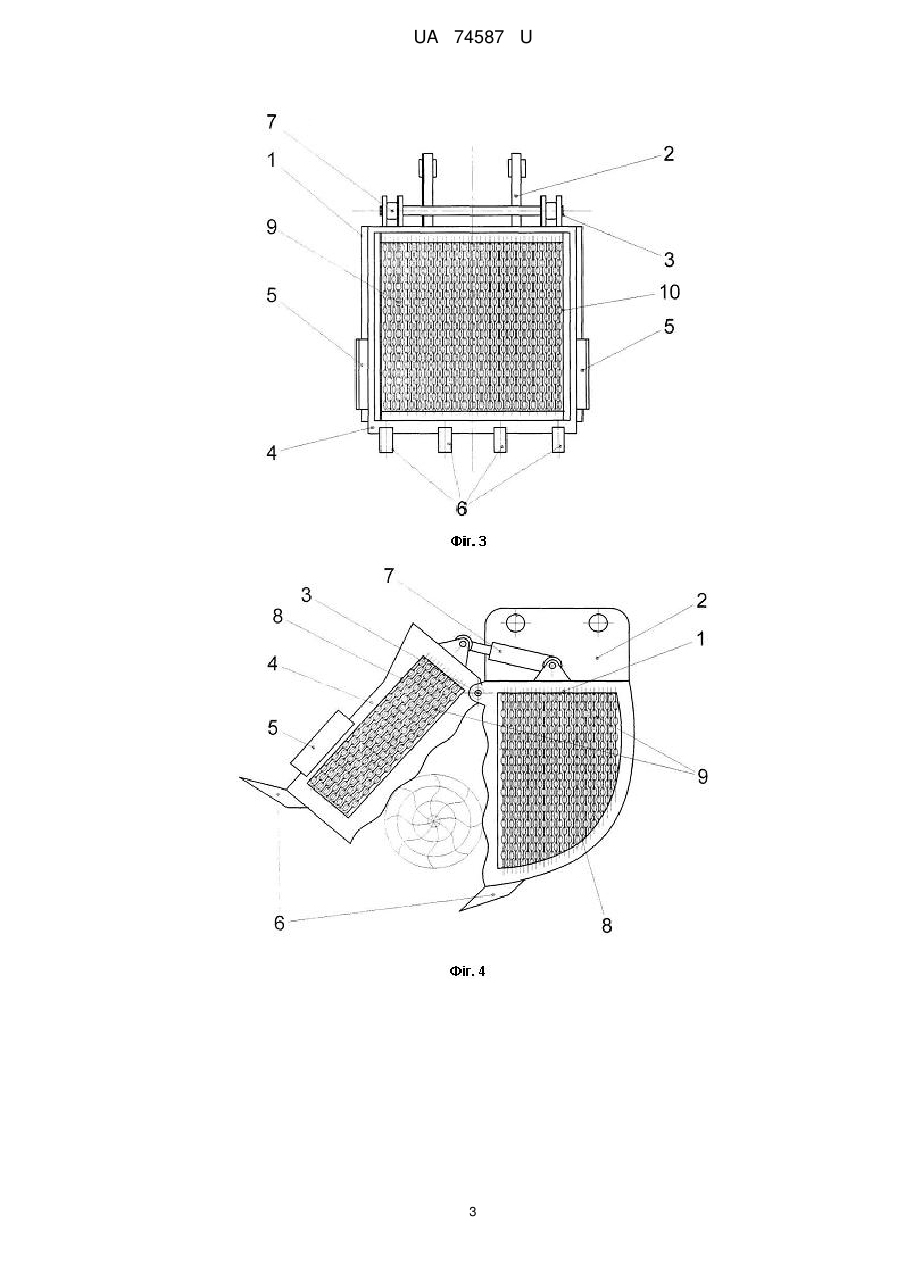

Реферат: Робочий орган гідравлічного екскаватора містить задню щелепу з сережками, шарнірно з'єднану з нею передню щелепу з розширювачами, різальні зуби, гідроциліндри керування передньою щелепою. Бічні стінки передньої та задньої щелепи мають вікна, всередині яких вертикально розташовані ланцюги, причому задня стінка задньої щелепи теж має вікно з вертикально розташованими ланцюгами. UA 74587 U (12) UA 74587 U UA 74587 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до землерийних машин, зокрема до робочого обладнання гідравлічних екскаваторів, і може використовуватися при розробці міцних та мерзлих ґрунтів. Відома конструкція робочого обладнання одноківшевого екскаватора, яке має стрілу, рукоять, ківш та гідроциліндри керування [1]. Недоліком цього робочого обладнання є підвищена енергоємність процесу завантаження ковша. Найбільш близьким за технічним виконанням до пропонованого є робочий орган гідравлічного екскаватора, який містить задню щелепу з сережками, шарнірно з'єднану з нею передню щелепу з розширювачами, різальні зуби, гідроциліндри керування передньою щелепою [2]. Недоліки такої конструкції полягають у тому, що при розробці липких та малозв'язних ґрунтів відбувається інтенсивне налипання ґрунту на бічні та задню стінку щелеп, особливо в місцях з'єднання бічних стінок з задньою. Це явище змінює геометричні параметри робочого обладнання, збільшує сили тертя при просуванні зрізаних пластів ґрунту, тому що сила тертя ґрунту по ґрунту більша сили тертя ґрунту по металу. Задача корисної моделі полягає в ліквідації налипання ґрунту на бічні та задню стінки щелеп за рахунок гнучких поверхонь. Означена задача вирішується тим, що робочий орган гідравлічного екскаватора, який містить задню щелепу з сережками, шарнірно з'єднану з нею передню щелепу з розширювачами, різальні зуби, гідроциліндри керування передньою щелепою, відповідно до корисної моделі, бічні стінки передньої та задньої щелепи мають вікна, всередині яких вертикально розташовані ланцюги, причому задня стінка задньої щелепи теж має вікно з вертикально розташованими ланцюгами. Суть корисної моделі пояснюється кресленнями, де показано: фіг. 1 - екскаватор з робочим обладнанням, вид збоку; фіг. 2 - ківш екскаватора, вид збоку; фіг. 3 - ківш екскаватора, вид спереду; фіг. 4 - робочий процес захоплення вантажу ковшем екскаватора, вид збоку; фіг. 5 ківш екскаватора з ґрунтом, вид збоку; фіг. 6 - процес розвантаження ґрунту ковшем екскаватора, вид збоку. Робочий орган гідравлічного екскаватора (фіг. 1) містить задню щелепу 1 з сережками 2 (фіг. 2, 3, 4), через шарнір 3 з'єднану з нею передню щелепу 4 з розширювачами 5, різальні зуби 6, гідроциліндри керування 7 передньою щелепою 4. Бічні стінки передньої 4 та задньої 1 щелепи мають вікна 8, всередині яких вертикально розташовані ланцюги 9 (фіг. 5, 6), причому задня стінка задньої щелепи 1 теж має вікно 10 з вертикально розташованими ланцюгами 9. Ківш екскаватора працює наступним чином. При зануренні ковша екскаватора у ґрунтовий масив першими в контакт з ґрунтом вступають центральні різальні зуби 6, після чого у контакт з масивом вступають розширювачі 5 (фіг. 1, 2). Завдяки цьому здійснюється більш швидке занурення ковша у ґрунт. В процесі копання ґрунту за рахунок розширювачів 5 різальними зубцями 6 здійснюється додаткова інтенсифікація напружень відриву у масиві розроблюваного ґрунту. Після накопичення об'єму ґрунту у ковші відбувається відсипка ґрунту на денну поверхню у земляну споруду внаслідок руху рукояті екскаватора відбувається коливання та взаємний удар ланцюгів 9, що призводить до відлипання ґрунту від ланок ланцюгів. Підйом вантажів (фіг. 3, 4, 5, 6) здійснюється при втягнутому штоку гідроциліндрів 7 керування передньою щелепою 4. Захоплення вантажів відбувається при взаємодії бічних стінок передньої 4 та задньої 1 щелеп. Таким чином запропонована конструкція робочого обладнання гідравлічного екскаватора забезпечує ліквідацію налипання ґрунту на бічні та задню стінки щелеп за рахунок гнучких поверхонь. Джерела інформації: 1. Машини для земляних робіт: Навч. посіб. / [Л.А. Хмара, С.В. Кравець, В.В. Ничке та ін.]. Під заг. ред. проф. Л.А. Хмари та проф. С.В. Кравця. - Рівне - Дніпропетровськ - Харків.-2010.557 с. (Рис. 17.6, стор. 362). - аналог. 2. Авторское свидетельство СССР № 1303675, кл. Ε 02 F 3/40, 1987. Авторы В.И. Баловнев, В.В. Мелашич, Л.А. Хмара, В.И. Курочка, А.Б. Семенкин - прототип. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Робочий орган гідравлічного екскаватора, що містить задню щелепу з сережками, шарнірно з'єднану з нею передню щелепу зрозширювачами, різальні зуби, гідроциліндри керування передньою щелепою, який відрізняється тим, що бічні стінки передньої та задньої щелепи 1 UA 74587 U мають вікна, всередині яких вертикально розташовані ланцюги, причому задня стінка задньої щелепи теж має вікно з вертикально розташованими ланцюгами. 2 UA 74587 U 3 UA 74587 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
