Комбінований вимикач дискретного регулювання рівня електроспоживання

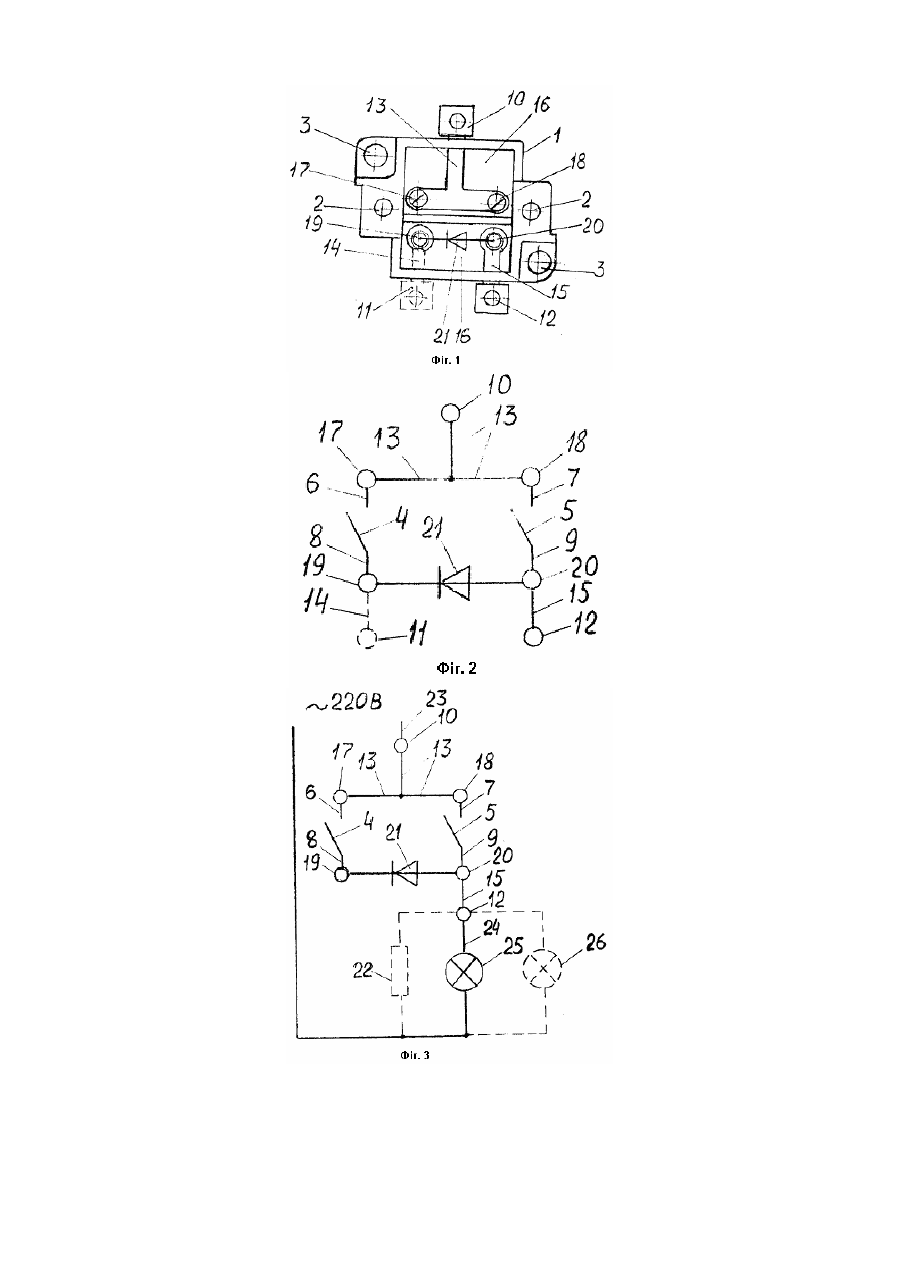

Корисна модель відноситься до галузі розподілу електроенергії, зокрема комбінованим вимикачам з двома однополюсними вимикачами і діодом, і може бути використана в широкому застосуванні як енергоощаджуюча. Відомі однополюсні вимикачі на два ланцюги з діодом [1], [2] для дискретного регулювання рівня електроспоживання, до складу яких входить основа, на якій розміщені два однополюсних вимикачі, кожен зі своїми перемикальними контактами, розміщеними з їх ланцюгами на верхній площині основи, із загальним підвідним і роздільними відвідними лінійними контактами і їх пластинчатими ланцюгами, розміщеними на нижній площині основи в пустотілому заглибленні, із з'єднуючими контактами, електричне зв'язуючими ланцюги перемикальних контактів з пластинчатими ланцюгами лінійних контактів, з напівпровідниковим діодом, розміщеним на нижній площині основи в пустотілому заглиблені і підключеним до вивідних ланцюгів шляхом приєднння до їх з'єднуючих контактів. Недоліком цих вимикачів є те, що у них один із відвідних лінійних контактів (незалежно який) в робочій схемі остається незадіяним, що веде до нераціональних витрат матеріалів при їх виготовленні, а також до невизначенності у виборі того чи іншого відвідного лінійного контакту для під'єднання відвідного лінійного провідника при монтажі, що в свою чергу веде до несталості режимів роботи того чи іншого складового однополюсного вимикача і до неможливості відповідного маркування клавіш складових однополюсних вимикачів. В основу корисної моделі поставлено завдання спрощення конструкції вимикача, досягнення сталості режимів роботи його складових однополюсних вимикачів і досягнення можливості відповідного маркування їх клавіш. Рішення поставленого завдання досягається тим, що один із відвідних лінійних контактів разом з його пластинчатим ланцюгом анулюються шляхом відсікання пластинчатого ланцюга після з'єднувального контакта. Суть корисної моделі пояснюється кресленнями. На Фіг.1 показано основу вимикача (вигляд знизу); на Фіг.2 - схему вимикача; на Фіг.3 - схему його роботи. До пропонуємої корисної моделі покладена конструкція базових вимикачів, до складу яких входить основа 1, з отворами 2 для закріплення її при монтажі, і отворами 3, для закріплення на ній кришки вимикача (кришка вимикача на кресленнях не показана). На основі 1 розміщено два однополюсних вимикачі, кожен зі своїми перемикальними контактами, відповідно 4 і 5, розміщеними з їх ланцюгами 6, 7, 8, 9 на верхній площині основи (вигляд на верхню площину основи 1 на кресленнях не показано), із загальним підвідним 10 і роздільними відвідними 11 і 12 лінійними контактами і іх пластинчатими ланцюгами 13, 14, 15, розміщеними на нижній площині основи 1 в пустотілому заглибленні 16, із з'єднуючими контактами 17, 18, 19, 20, електричне зв'язуючими ланцюги 6, 7, 8, 9 перемикальних контактів 4, 5 з пластинчатими ланцюгами 13, 14, 15 лінійних контактів 10, 11, 12, з напівпровідниковим діодом 21, розміщеним на нижній площині основи 1 в пустотілому заглиблені 16 і підключеним до відвідних ланцюгів 14, 15 шляхом приєднання до їх з'єднуючих контактів 19, 20 (на Фіг.1 діод 21 умовно зображено схематично). Пропонуємий вимикач відрізняється від базових тим, що один із відвідних контактів (незалежно який) разом з його пластинчатим ланцюгом, у нашому разі відвідний контакт 11 з його пластинчатим ланцюгом 14, анулюються шляхом відсікання пластинчатого ланцюга 14 після з'єднуючого контакта 19 (на Фіг.1 і Фіг.2 анулюючі відвідний контакт 11 з його пластинчатим ланцюгом 14 відображені пунктирно). В робочій схемі (Фіг.3) підвідний лінійний провідник 23 електропроводки підключеним до підвідного лінійного контакту 10, а відвідний лінійний провідник 24, через який включені електроспоживачі 22, 25, 26, підключений до відвідного лінійного контакту 12. Пропонуємий комбінований вимикач дискретного регулювання рівня електроспоживання працює таким чином. При увімкненні вимикача з перемикальним контактом 4, електроспоживачі 22, 25, 26 живляться змінним струмом одної полухвилі, пропускаємої напівпровідниковим діодом 21. Оскільки напівпровідниковий діод 21 зменшує номінальну напругу удвічі, то пропорційно напрузі удвічі зменшується і струм. Тому електроспоживачі 22, 25, 26 при живленні через діод споживають лише чверть своєї номінальної потужності: Р=0,5UH0,5I H=0,25UHI H. При увімкненні вимикача з перемикальним контактом 5, чи обох вимикачів разом (відповідно з перемикальними контактами 4, 5) електроспоживачі 22, 25, 26 живляться змінним струмом обох полухвиль і тому споживають повну свою номінальну потужність: p=UHІ H. Пропонуємий комбінований вимикач дискретного регулювання рівня електроспоживання в порівнянні з базовим, має дороблену конструкцію так, що при виготовленні заощаджуються матеріали, а його складові однополюсні вимикачі набувають сталих режимів роботи. Джерела інформації 1. Деклараційний патент на винахід №41182А, від 15.08.2001p. 2. Деклараційний патент на корисну модель №2121, від 04.02.2003p.
