Пристрій осадченка в.с. для затулення пробоїн з рваними краями в стінці ємності

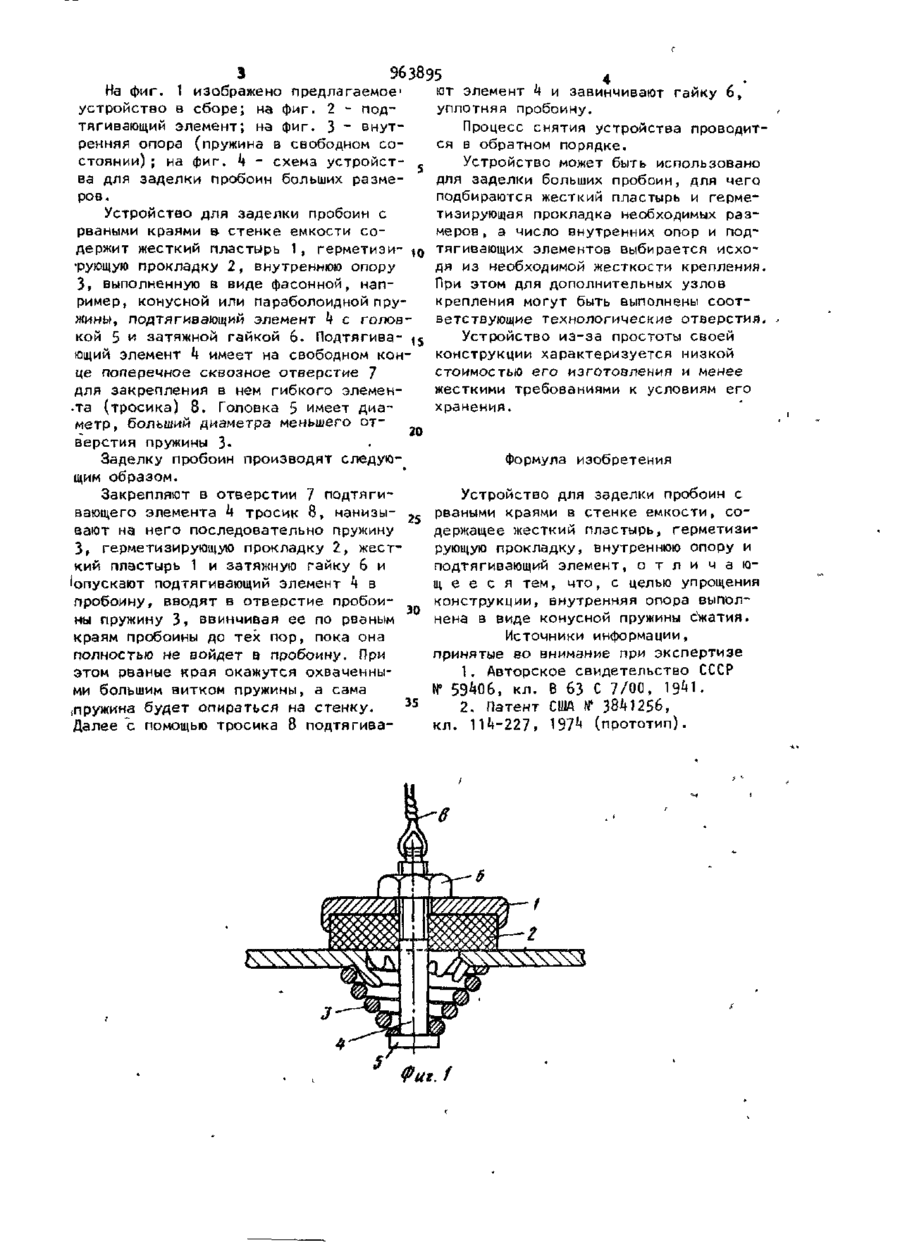

Союз Советских Социалистических Республик К (61) Дополнительное к авт. свид-ву — (22)3аявлено 2 7 . 0 3 - 8 1 (21) 3266502/^0-23 (51 )М. Кл? с присоединением заявки № — Государственный комитет СССР сю делам изобретений В 63 С 7/00 (23)Приоритет — Опубликовано 07. 1 0 . 8 2 . Бюллетень №37 и открытий 1 Дата опубликования описания 0 9 . 0 2 . 8 3 (53)УДК629.12 .00*1.67 (088.8) • (72) Автор ;. изобретения В.С. Осадченко (71)заявитель (5*0 УСТРОЙСТВО ОСАДЧЕНКО B.C. ДЛЯ ЗАДЕЛКИ ПРОБОИН С РВАНЫМИ КРАЯМИ В СТЕНКЕ ЕМКОСТИ 1 • Изобретение относится к устройстблизким к изобретению по технической вам для устранения пробойных отверссущности и достигаемому результату, тий в топливных баках и резервуарах с жидкостями и газами, используемым В нем внутренняя опора выполнена в различных областях техники, а так- 5 в виде замка с шарнирными створками, же в корпусах судов. закрепленными на подтягивающем элементе, находящимися в сложенном состоянии при введении опоры в отверстие Известно устройство для заделки в стенке и раскрывающимися при затяжпробоин в стенке емкости, содержащее жесткий пластырь, герметизирующую про- ) 0 ке таким образом, что упираются в стенку с внутренней стороны. кладку и подтягивающий элемент Г і 1 . Однако это устройство имеет сложОднако это устройство не пригодно ную конструкцию, содержащую много поддля заделки пробоин с рваными краями •и его использование сопряжено с необвижных элементов. ходимостью обрезки рваных краев про- 15 Целью изобретения является упрощебоины, зачистки заусенцев с внутренние конструкции. ней стороны емкости. Указанная цель достигается тем, что в устройстве для заделки пробоин Известно также устройствд для зас рваными краями э стенке емкости, делки пробоин с рваными краями в стен-?о содержащем жесткий пластырь, герметике емкости, содержащее жесткий пласзирующую прокладку, внутреннюю опору тырь, герметизирующую прокладку, внути подтягивающий элемент, внутренняя реннюю опору и подтягивающий элемент [2]. опора выполнена в виде конусной пруЭто устройство является наиболее жины сжатия. fjfM^_ я* 963895 1 На фиг. 1 изображено предлагаемое ют элемент k и завинчивают гайку 6, уплотняя пробоину. устройство в сборе; на фиг. 2 - подтягивающий элемент; на фиг. З ~ внутПроцесс снятия устройства проводитренняя опора (пружина в свободном сося в обратном порядке. стоянии) ; на фиг. k - схема устройстУстройство может быть использовано ва для заделки пробоин больших размедля заделки больших пробоин, для чего ров. подбираются жесткий пластырь и гермеУстройство для заделки пробоин с тизирующая прокладка необходимых разрваными краями а стенке емкости сомеров, а число внутренних опор и поддержит жесткий пластырь 1, герметизи- 10 тягивающих элементов выбирается исхорующую прокладку 2, внутреннюю опору дя из необходимой жесткости крепления. 3, выполненную в виде фасонной, напПри этом для дополнительных узлов ример, конусной или параболоидной прукрепления могут быть выполнены соотжины, подтягивающий элемент k с голов- ветствующие технологические отверстия, кой 5 и затяжной гайкой 6. Подтягива- • Устройство из-за простоты своей ющий элемент h имеет на свободном кон- конструкции характеризуется низкой це поперечное сквозное отверстие 7 стоимостью его изготовления и менее для закрепления в нем гибкого элеменжесткими требованиями к условиям его -та (тросика) 8. Головка 5 имеет диахранения. метр, больший диаметра меньшего от- 20 верстия пружины 3Заделку пробоин производят следуюФормула изобретения щим образом. Устройство для заделки пробоин с Закрепляют в отверстии 7 подтяги~ вающего элемента h тросик 8, нанизы- 25 рваными краями в стенке емкости, содержащее жесткий пластырь, герметизивают на него последовательно пружину рующую прокладку, внутреннюю опору и 3, герметизирующую прокладку 1, жестподтягивающий элемент, о т л и ч а ю кий пластырь 1 и затяжную гайку 6 и щ е е с я тем, что, с целью упрощения 'опускают подтягивающий элемент h в конструкции, внутренняя опора выполпробоину, вводят в отверстие пробоины пружину 3, ввинчивая ее по рваным 30 нена в виде конусной пружины с'жатия. краям пробоины до тех пор, пока она Источники информации, полностью не войдет а пробоину. При принятые so внимание при экспертизе этом рваные края окажутся охваченны1. Авторское свидетельство СССР ми большим витком пружины, а сама № 59*06, кл. В 63 С 7/00, 19*11. 3S дружина будет опираться на стенку. 2. Патент США № 3841256, Далее с помощью тросика 8 подтягивакл. 1U-227. 197і* (прототип). 963895 Фиг. 2 Фиг. 3 ФигЛ Редактор Н. Коляда Заказ 333/5 f і Составитель В. Финченко ТехредМ. Гергель Корректор С. Шекмар Тираж Д62 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб. , д. **/5 Филиал ППП "Патент", г. Ужгород, ул. Проектная, h
