Багатоцільове пластичне мастило

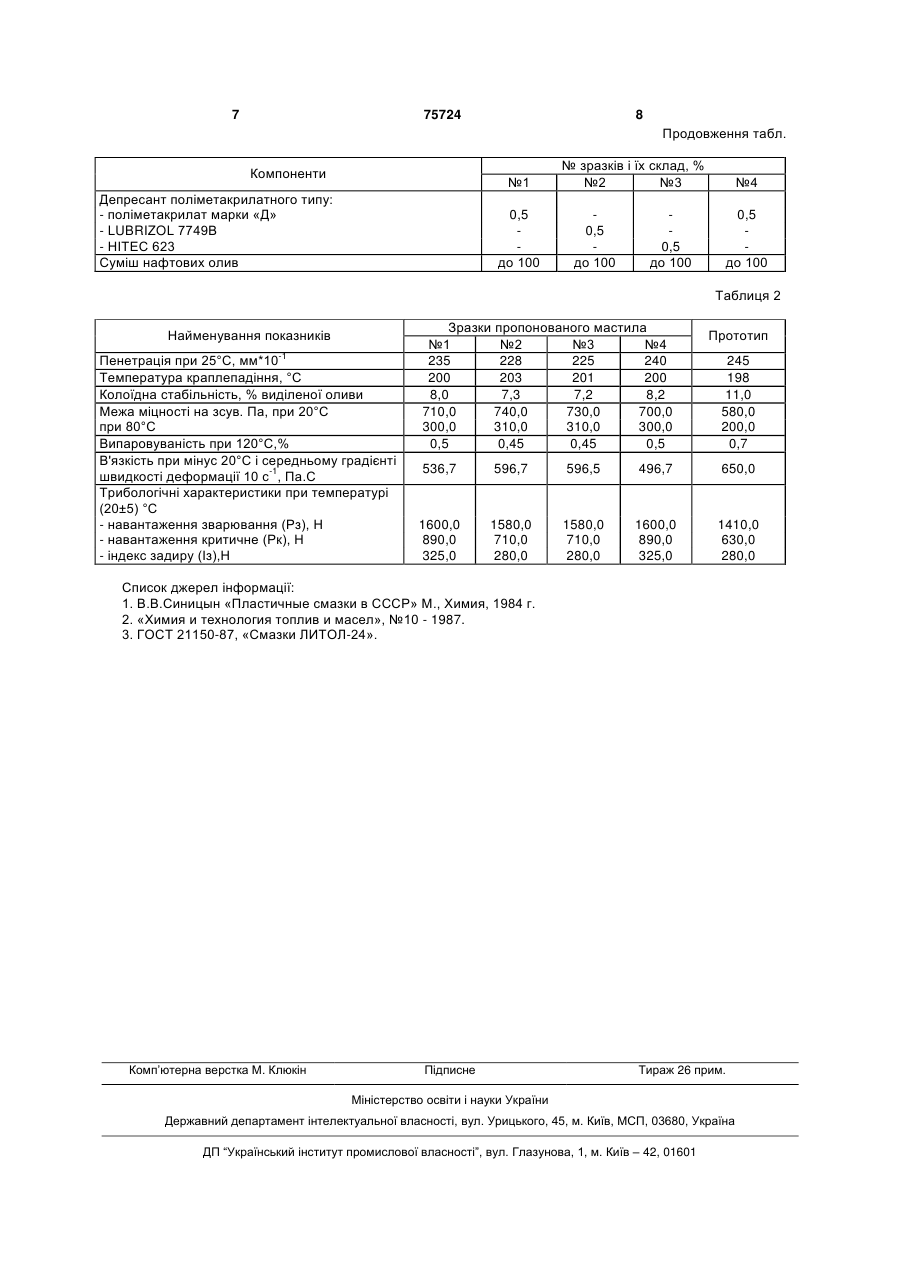

1. Багатоцільове пластичне мастило на основі суміші нафтових олив, що містить 12гідроксистеаринову кислоту, гідроксид літію та 3 75724 4 сокою термічною, хімічною та механічною кристалів. стабільністю (3). Проте мастило Літол-24 не У процесі розробки встановлено, що для призабезпечує високих вимог до сучасних мастил за готування пластичного мастила на такими показниками як низькотемпературні гідрооксистеараті літію з потрібним рівнем низьковластивості мастила (можливість застосування температурних характеристик, при використанні його при температурах нижче мінус 40°С) та товарних нафтових олив з підвищеним вмістом трибологічні властивості. парафінових та поліциклічних вуглеводнів До основи винаходу поставлене завдання зі необхідне введення до її складу депресорної пристворення пластичного мастила, яке б мало добрі садки. Як таку присадку, ми пропонуємо викоринизькотемпературні властивості та більш високі стовувати депресанти поліметакрилатного типу: протизносні та протизадирні властивості. поліметакрилат марки "Д" або LUBRIZOL 7749В, Поставлена мета досягається тим, що мастиабо НІТЕС-623. Дія присадки полягає в тому, що ло на основі суміші нафтових олив, полімерного макромолекули цього полімеру, які мають полярні додатка (або без полімерного додатка), 12групи, адсорбуються на часточках парафіну, пегідрооксистеаринової кислоти, гідроксиду літію, решкоджаючи утворенню в оливі суцільної антиокислювальної присадки, додатково містить кристалічної сітки парафіну. Депресорні депресант поліметакрилатного типу властивості поліметакрилат "Д" виявляє особливо поліметакрилат марки "Д" або LUBRIZOL 7749В сильно в нафтових дистилятних оливах, так темабо НІТЕС 623, при наступних компонентних пература застигання неглибоко депарафінованої співвідношеннях, мас.%: оливи після додавання 0,5% поліметакрилату "Д", 12-гідрооксистеаринова кислота 9,0-12,0 знижується від мінус 8°С до мінус 37°С, а полімерний додаток 0,0-3,0 залишкової оливи - від мінус 1°С до мінус 22°С. гідроксид літію 0,7-1,0 Мастило готують наступним чином. антиокислювальна присадка 0,7-1,0 До варника, обладнаного нижнім боковим депресант поліметакрилатного типу обігрівом завантажують 2/3 розрахункової кількості - поліметакрилаї суміші нафтових олив, що містить полімерний домарки "Д" або LUBRIZOL 7749B або даток (або без полімерного додатка), розрахункову НІТЕС 623 0,2 - 2,0 кількість 12-гідрооксистеаринової кислоти. Суміш суміш нафтових олив до 100 нагрівають до температури плюс 85°С та завантаВстановлено, що оптимальна кінематична жують розрахункову кількість водного розчину в'язкість суміші нафтових олив повинна бути при гідроксиду літію, доводять температуру суміші до температурі 50°С в межах 30-80 сСт. Введення до плюс 205-210°С, витримують при цій температурі мастила вищезазначених інгредієнтів в комплексі, 10-20 хвилин та завантажують решту 1/3 а також спеціально підібраний їх кількісний склад розрахункової кількості суміші нафтових олив, які дозволяє одержати найбільш ефективний містять полімерний додаток (або без полімерного технічний результат, а саме: додатку). При цьому температура вмісту мішалки - розширюється температурний діапазон викознижується до температури ізотермічної ристання мастила: від мінус 50°С до +130°С; кристалізації - плюс 180-170°С, витримують при - поліпшуються протизносні та протизадирні цій температурі протягом 10-20 хвилин. Далі оховластивості (трибологічні показники). лоджують мастило до температури 120°С та ввоВстановлено існування лінійної залежності між дять розрахункову кількість антиокислювальної в'язкістю дисперсного середовища та мастил на їх присадки та депресанту поліметакрилатного типу основі в інтервалі температур від 0°С до мінус поліметакрилат марки "Д" або LUBRIZOL 7749В, 20°С. При однаковій температурі застигання або НІТЕС 623. При температурі мастила плюс дисперсійних середовищ в'язкість мастил при 110°С мастило гомогенізують і проводять зливанмінус 20°С тим вища, що більше міститься в суміші ня в тару. За наведеною технологією були нафтових олив високо ароматизованого комповиготовлені зразки мастила, склади яких наведені нента, що пов'язано з вуглеводневим складом в таблиці 1, а в таблиці 2 наведені показники ханафтових олив, який обумовлює механізм застирактеристик зразків. Як видно з даних, наведених гання (втрату рухомості): кристалізацію або загув таблиці 2, пропоноване пластичне мастило щення (2). Товарні оливи И-40А, SAE-20, И-12А (зразки 1, 2, 3) має порівняно з прототипом втрачають рухомість в наслідок кристалізації поліпшені показники за трибологічними характерипарафінових та поліциклічних вуглеводнів, які знастиками, а введення до складу мастила депресанходяться в цих оливах в розчиненому стані (2). У ту поліметакрилатного типу помітно знизило цьому разі мінеральна олива є системою, яка має в'язкість мастила при температурі мінус 20°С, що властивості ньютонівської рідини. Зі зниженням дозволить розширити температурний діапазон температури, розчинність цих речовин працездатності мастила (від мінус 50°С до плюс зменшується і вони починають випадати у вигляді 130°С). Таблиця 1 Компоненти 12-гідрооксистеаринова кислота Полімерна присадка (поліізобутилен марки П-20) Антиокислювальна присадка Гідроксид літію №1 9 0,5 0,7 0,9 № зразків і їх склад, % №2 №3 10 11 0,5 0,5 0,7 0,7 0,95 1,0 №4 9 0,7 0,9 5 75724 6 7 75724 8 Продовження табл. Компоненти №1 Депресант поліметакрилатного типу: - поліметакрилат марки «Д» - LUBRIZOL 7749В - НІТЕС 623 Суміш нафтових олив 0,5 до 100 № зразків і їх склад, % №2 №3 0,5 до 100 0,5 до 100 №4 0,5 до 100 Таблиця 2 Найменування показників -1 Пенетрація при 25°С, мм*10 Температура краплепадіння, °С Колоїдна стабільність, % виділеної оливи Межа міцності на зсув. Па, при 20°С при 80°С Випаровуваність при 120°С,% В'язкість при мінус 20°С і середньому градієнті швидкості деформації 10 с-1, Па.С Трибологічні характеристики при температурі (20±5) °С - навантаження зварювання (Рз), Н - навантаження критичне (Рк), Н - індекс задиру (Із),Н Зразки пропонованого мастила №1 №2 №3 №4 235 228 225 240 200 203 201 200 8,0 7,3 7,2 8,2 710,0 740,0 730,0 700,0 300,0 310,0 310,0 300,0 0,5 0,45 0,45 0,5 Прототип 245 198 11,0 580,0 200,0 0,7 536,7 596,7 596,5 496,7 650,0 1600,0 890,0 325,0 1580,0 710,0 280,0 1580,0 710,0 280,0 1600,0 890,0 325,0 1410,0 630,0 280,0 Список джерел інформації: 1. В.В.Синицын «Пластичные смазки в СССР» М., Химия, 1984 г. 2. «Химия и технология топлив и масел», №10 - 1987. 3. ГОСТ 21150-87, «Смазки ЛИТОЛ-24». Комп’ютерна верстка М. Клюкін Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
