Вогнетривка бетонна суміш

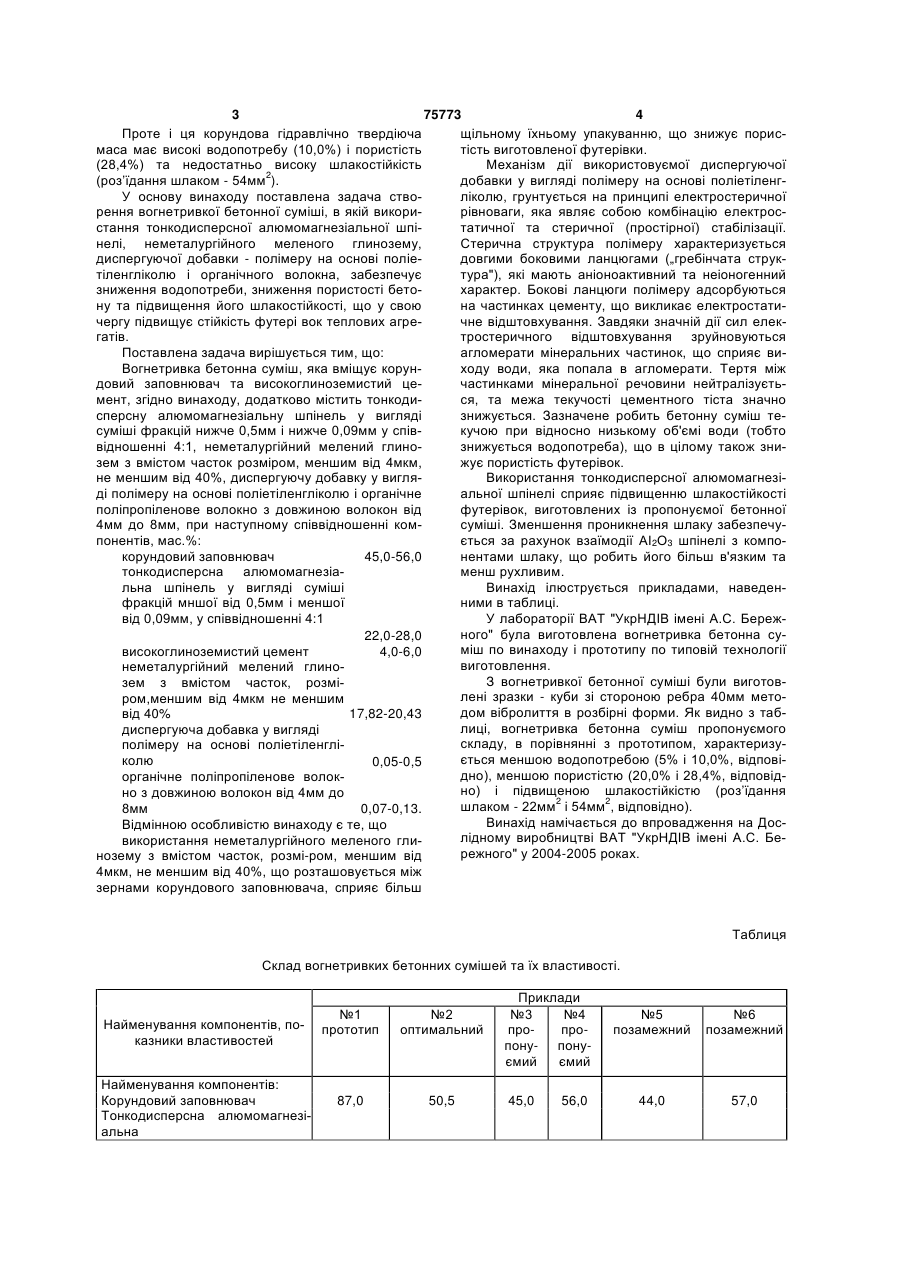

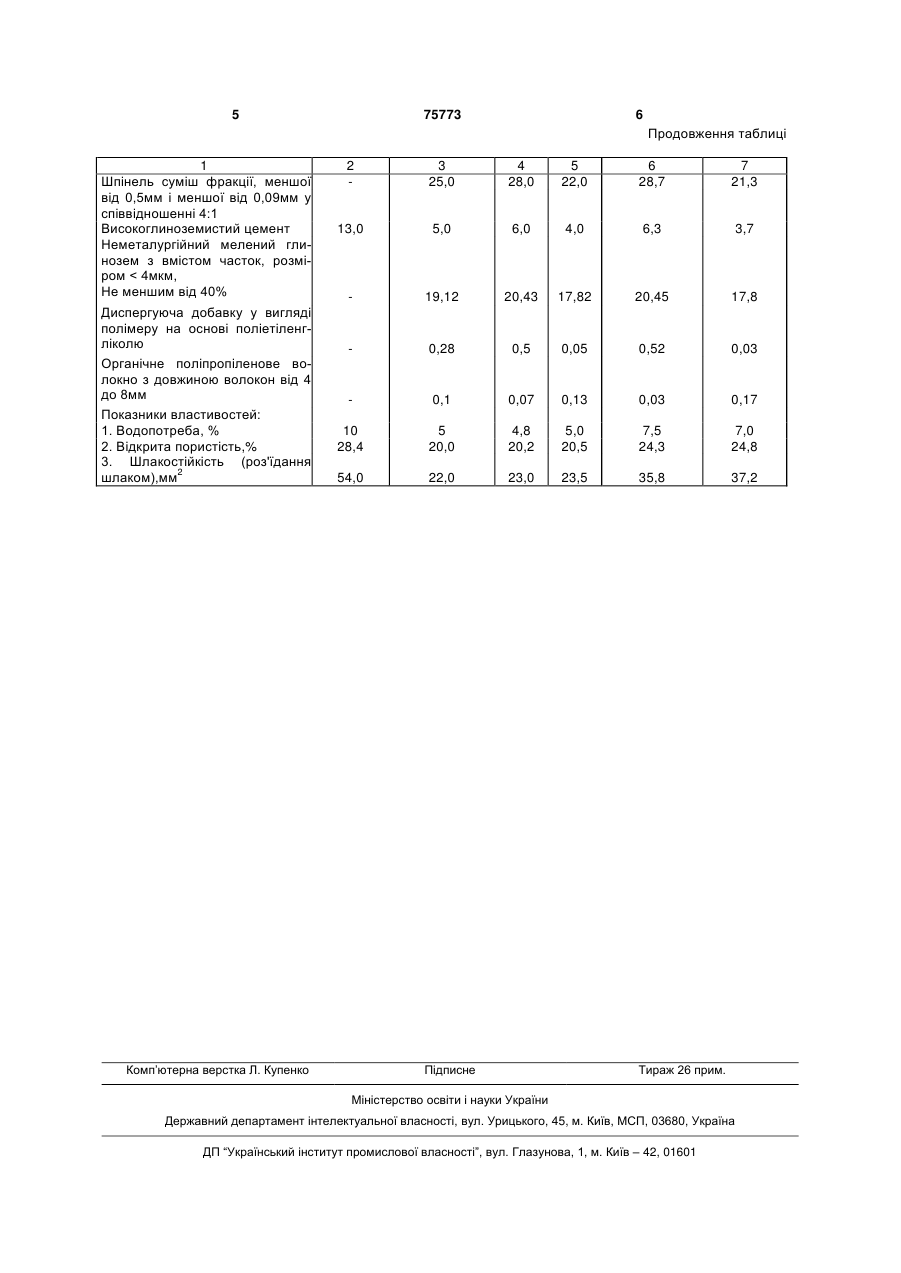

Вогнетривка бетонна суміш, що містить корундовий заповнювач та високоглиноземистий цемент, яка відрізняється тим, що додатково містить тонкодисперсну алюмомагнезіальну шпінель у вигляді суміші фракцій, меншої від 0,5 мм і меншої від 0,9 мм у співвідношенні 4:1, неметалургійний мелений глинозем з вмістом часток, розміром, меншим від 4 мкм, не меншим від 40 %, диспергуючу добавку у вигляді полімеру на основі поліетиленгліколю і органічне поліпропіленове волокно з довжиною волокон 4-8 мм при такому співвідношенні компонентів, мас. %: корундовий заповнювач 45,0-56,0 тонкодисперсна алюмомагнезіальна шпінель у вигляді суміші фракцій, меншої від 0,5 мм і меншої від 0,9 мм у співвідношенні 4:1 22,0-28,0 високоглиноземистий цемент 4,0-6,0 неметалургійний мелений глинозем з вмістом часток, розміром, меншим 17,82від 4 мкм, не меншим від 40 % 20,43 диспергуюча добавка у вигляді полімеру на основі поліетиленгліколю 0,05-0,5 органічне поліпропіленове волокно з довжиною волокон 4-8 мм 0,07-0,13. (19) UA (21) 20040705234 (22) 01.07.2004 (24) 15.05.2006 (46) 15.05.2006, Бюл. № 5, 2006 р. (72) Примаченко Володимир Васильович, Мартиненко Валерій Владленович, Бабкіна Ліна Олексіївна, Хончик Інна Володимирівна, Солошенко Людмила Миколаївна, Нікуліна Людмила Миколаївна, Зінченко Валентина Леонідівна, Бережний Максим Олександрович (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "УКРАЇНСЬКИЙ НАУКОВО-ДОСЛІДНИЙ ІНСТИТУТ ВОГНЕТРИВІВ ІМЕНІ А.С.БЕРЕЖНОГО" (56) UA 48283, C2, 15.08.2002 UA 71042, C2, 15.11.2004 (по з. 2002064530, опубл. 15.12.2003) UA 70373, C2, 15.10.2004 (по з. 2002010095, опубл. 15.03.2004) SU 198199, 09.06.1967 SU 1350143, A1, 07.11.1987 SU 688469, 30.09.1979 RU 2140407, C1, 18.01.1999 RU 2198860, C2, 20.02.2003 US 6166119, A, 26.12.2000 US 6080234, A, 27.06.2000 JP 2003246683, A, 09.09.2003 WO 9013524, A, 15.11.1990 UA 71037, C2, 15.11.2004 UA 16351, C2, 29.08.1997 UA 20031212790, A, 15.07.2005 UA 39120, C1, 15.06.2001 C2 2 (11) 1 3 75773 4 Проте і ця корундова гідравлічно твердіюча щільному їхньому упакуванню, що знижує порисмаса має високі водопотребу (10,0%) і пористість тість виготовленої футерівки. (28,4%) та недостатньо високу шлакостійкість Механізм дії використовуємої диспергуючої (роз’їдання шлаком - 54мм2). добавки у вигляді полімеру на основі поліетіленгУ основу винаходу поставлена задача стволіколю, грунтується на принципі електростеричної рення вогнетривкої бетонної суміші, в якій викорирівноваги, яка являє собою комбінацію електросстання тонкодисперсної алюмомагнезіальної шпітатичної та стеричної (простірної) стабілізації. нелі, неметалургійного меленого глинозему, Стерична структура полімеру характеризується диспергуючої добавки - полімеру на основі поліедовгими боковими ланцюгами („гребінчата структіленгліколю і органічного волокна, забезпечує тура"), які мають аніоноактивний та неіоногенний зниження водопотреби, зниження пористості бетохарактер. Бокові ланцюги полімеру адсорбуються ну та підвищення його шлакостійкості, що у свою на частинках цементу, що викликає електростатичергу підвищує стійкість футері вок теплових агречне відштовхування. Завдяки значній дії сил елекгатів. тростеричного відштовхування зруйновуються Поставлена задача вирішується тим, що: агломерати мінеральних частинок, що сприяє виВогнетривка бетонна суміш, яка вміщує корунходу води, яка попала в агломерати. Тертя між довий заповнювач та високоглиноземистий цечастинками мінеральної речовини нейтралізуєтьмент, згідно винаходу, додатково містить тонкодися, та межа текучості цементного тіста значно сперсну алюмомагнезіальну шпінель у вигляді знижується. Зазначене робить бетонну суміш тесуміші фракцій нижче 0,5мм і нижче 0,09мм у співкучою при відносно низькому об'ємі води (тобто відношенні 4:1, неметалургійний мелений глинознижується водопотреба), що в цілому також знизем з вмістом часток розміром, меншим від 4мкм, жує пористість футерівок. не меншим від 40%, диспергуючу добавку у вигляВикористання тонкодисперсної алюмомагнезіді полімеру на основі поліетіленгліколю і органічне альної шпінелі сприяє підвищенню шлакостійкості поліпропіленове волокно з довжиною волокон від футерівок, виготовлених із пропонуємої бетонної 4мм до 8мм, при наступному співвідношенні комсуміші. Зменшення проникнення шлаку забезпечупонентів, мас.%: ється за рахунок взаїмодії АІ2О3 шпінелі з компокорундовий заповнювач 45,0-56,0 нентами шлаку, що робить його більш в'язким та тонкодисперсна алюмомагнезіаменш рухливим. льна шпінель у вигляді суміші Винахід ілюструється прикладами, наведенфракцій мншої від 0,5мм і меншої ними в таблиці. від 0,09мм, у співвідношенні 4:1 У лабораторії ВАТ "УкрНДІВ імені А.С. Бережного" була виготовлена вогнетривка бетонна су22,0-28,0 міш по винаходу і прототипу по типовій технології високоглиноземистий цемент 4,0-6,0 виготовлення. неметалургійний мелений глиноЗ вогнетривкої бетонної суміші були виготовзем з вмістом часток, розмілені зразки - куби зі стороною ребра 40мм метором,меншим від 4мкм не меншим дом вібролиття в розбірні форми. Як видно з табвід 40% 17,82-20,43 лиці, вогнетривка бетонна суміш пропонуємого диспергуюча добавка у вигляді складу, в порівнянні з прототипом, характеризуполімеру на основі поліетіленгліється меншою водопотребою (5% і 10,0%, відповіколю 0,05-0,5 дно), меншою пористістю (20,0% і 28,4%, відповідорганічне поліпропіленове волокно) і підвищеною шлакостійкістю (роз’їдання но з довжиною волокон від 4мм до шлаком - 22мм2 і 54мм2, відповідно). 8мм 0,07-0,13. Винахід намічається до впровадження на ДосВідмінною особливістю винаходу є те, що лідному виробництві ВАТ "УкрНДІВ імені А.С. Бевикористання неметалургійного меленого глирежного" у 2004-2005 роках. нозему з вмістом часток, розмі-ром, меншим від 4мкм, не меншим від 40%, що розташовується між зернами корундового заповнювача, сприяє більш Таблиця Склад вогнетривких бетонних сумішей та їх властивості. Найменування компонентів, показники властивостей Найменування компонентів: Корундовий заповнювач Тонкодисперсна алюмомагнезіальна №1 прототип №2 оптимальний 87,0 50,5 Приклади №3 №4 пропропону- понуємий ємий 45,0 56,0 №5 позамежний №6 позамежний 44,0 57,0 5 75773 6 Продовження таблиці 1 Шпінель суміш фракції, меншої від 0,5мм і меншої від 0,09мм у співвідношенні 4:1 Високоглиноземистий цемент Неметалургійний мелений глинозем з вмістом часток, розміром < 4мкм, Не меншим від 40% Диспергуюча добавку у вигляді полімеру на основі поліетіленгліколю Органічне поліпропіленове волокно з довжиною волокон від 4 до 8мм Показники властивостей: 1. Водопотреба, % 2. Відкрита пористість,% 3. Шлакостійкість (роз'їдання шлаком),мм2 Комп’ютерна верстка Л. Купенко 2 3 25,0 4 28,0 5 22,0 6 28,7 7 21,3 13,0 5,0 6,0 4,0 6,3 3,7 19,12 20,43 17,82 20,45 17,8 0,28 0,5 0,05 0,52 0,03 0,1 0,07 0,13 0,03 0,17 10 28,4 5 20,0 4,8 20,2 5,0 20,5 7,5 24,3 7,0 24,8 54,0 22,0 23,0 23,5 35,8 37,2 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
