Крапельниця

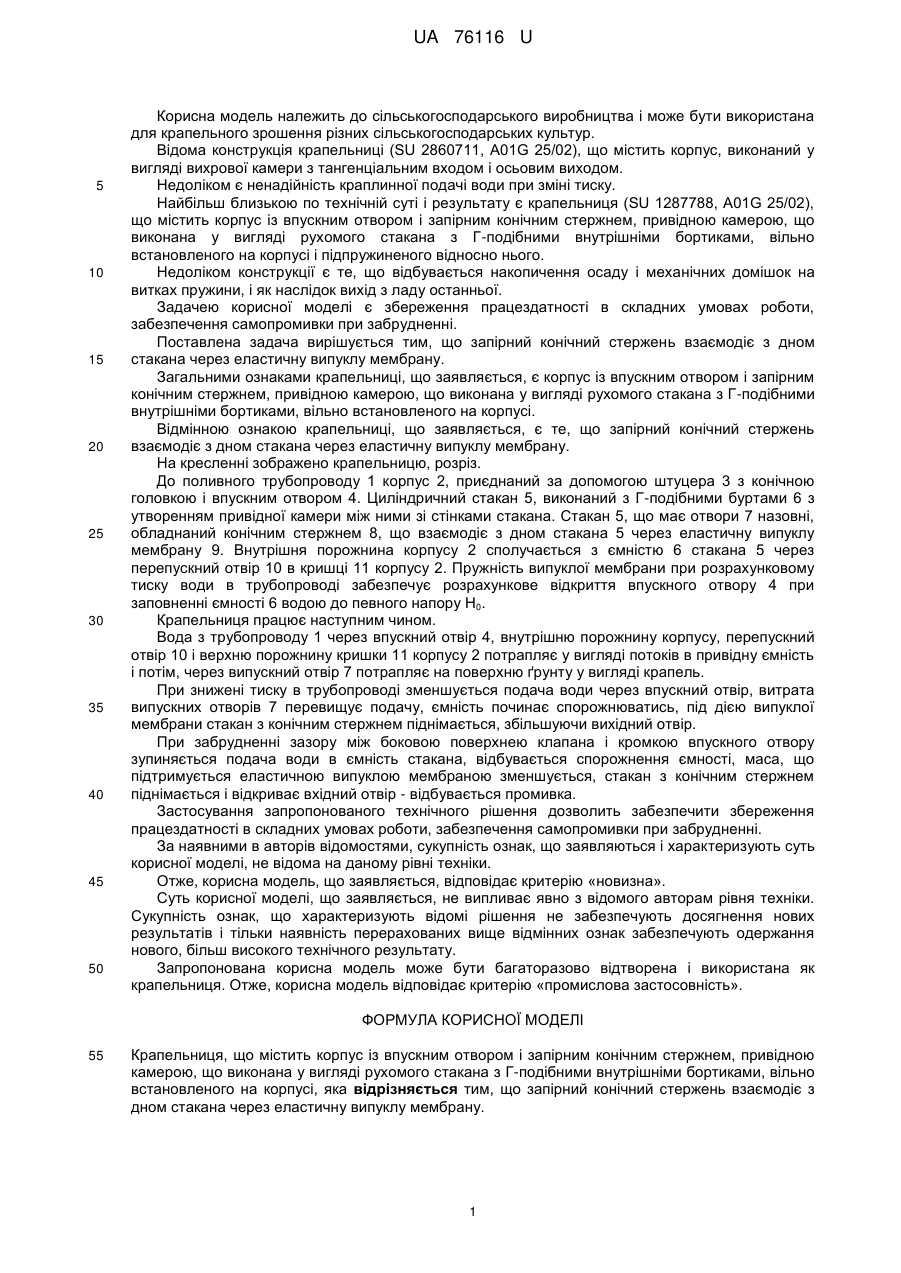

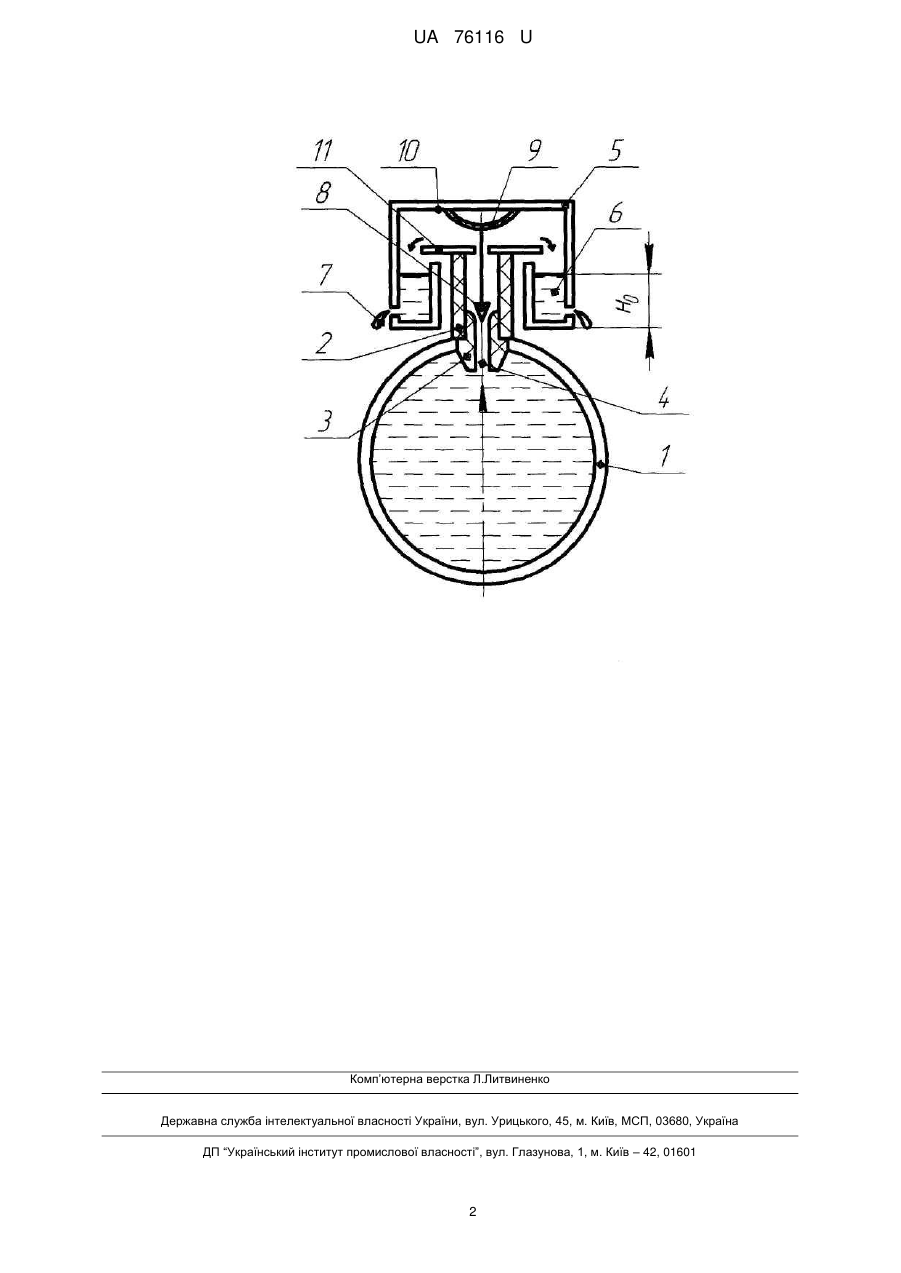

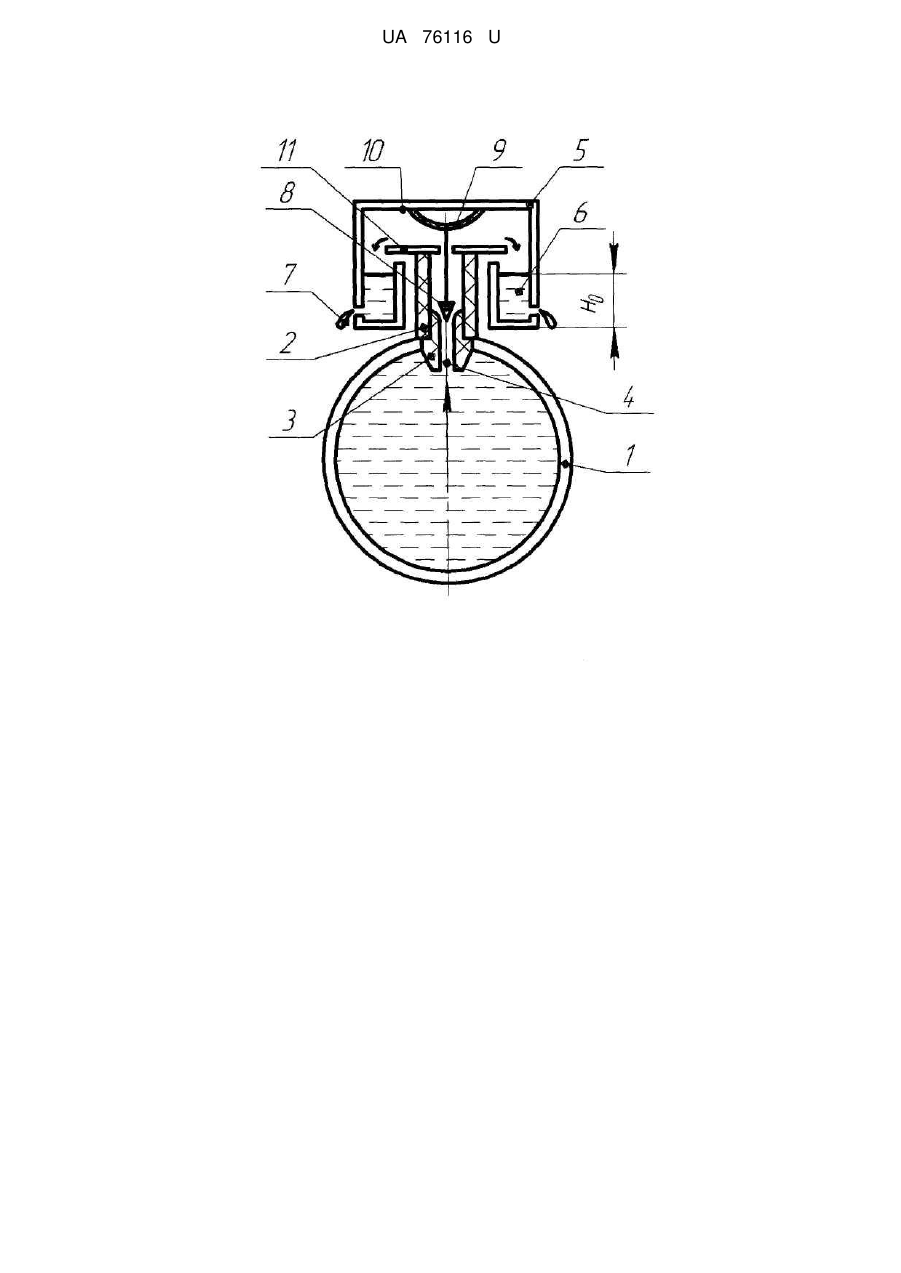

Реферат: UA 76116 U UA 76116 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до сільськогосподарського виробництва і може бути використана для крапельного зрошення різних сільськогосподарських культур. Відома конструкція крапельниці (SU 2860711, A01G 25/02), що містить корпус, виконаний у вигляді вихрової камери з тангенціальним входом і осьовим виходом. Недоліком є ненадійність краплинної подачі води при зміні тиску. Найбільш близькою по технічній суті і результату є крапельниця (SU 1287788, A01G 25/02), що містить корпус із впускним отвором і запірним конічним стержнем, привідною камерою, що виконана у вигляді рухомого стакана з Γ-подібними внутрішніми бортиками, вільно встановленого на корпусі і підпружиненого відносно нього. Недоліком конструкції є те, що відбувається накопичення осаду і механічних домішок на витках пружини, і як наслідок вихід з ладу останньої. Задачею корисної моделі є збереження працездатності в складних умовах роботи, забезпечення самопромивки при забрудненні. Поставлена задача вирішується тим, що запірний конічний стержень взаємодіє з дном стакана через еластичну випуклу мембрану. Загальними ознаками крапельниці, що заявляється, є корпус із впускним отвором і запірним конічним стержнем, привідною камерою, що виконана у вигляді рухомого стакана з Г-подібними внутрішніми бортиками, вільно встановленого на корпусі. Відмінною ознакою крапельниці, що заявляється, є те, що запірний конічний стержень взаємодіє з дном стакана через еластичну випуклу мембрану. На кресленні зображено крапельницю, розріз. До поливного трубопроводу 1 корпус 2, приєднаний за допомогою штуцера 3 з конічною головкою і впускним отвором 4. Циліндричний стакан 5, виконаний з Г-подібними буртами 6 з утворенням привідної камери між ними зі стінками стакана. Стакан 5, що має отвори 7 назовні, обладнаний конічним стержнем 8, що взаємодіє з дном стакана 5 через еластичну випуклу мембрану 9. Внутрішня порожнина корпусу 2 сполучається з ємністю 6 стакана 5 через перепускний отвір 10 в кришці 11 корпусу 2. Пружність випуклої мембрани при розрахунковому тиску води в трубопроводі забезпечує розрахункове відкриття впускного отвору 4 при заповненні ємності 6 водою до певного напору Н0. Крапельниця працює наступним чином. Вода з трубопроводу 1 через впускний отвір 4, внутрішню порожнину корпусу, перепускний отвір 10 і верхню порожнину кришки 11 корпусу 2 потрапляє у вигляді потоків в привідну ємність і потім, через випускний отвір 7 потрапляє на поверхню ґрунту у вигляді крапель. При знижені тиску в трубопроводі зменшується подача води через впускний отвір, витрата випускних отворів 7 перевищує подачу, ємність починає спорожнюватись, під дією випуклої мембрани стакан з конічним стержнем піднімається, збільшуючи вихідний отвір. При забрудненні зазору між боковою поверхнею клапана і кромкою впускного отвору зупиняється подача води в ємність стакана, відбувається спорожнення ємності, маса, що підтримується еластичною випуклою мембраною зменшується, стакан з конічним стержнем піднімається і відкриває вхідний отвір - відбувається промивка. Застосування запропонованого технічного рішення дозволить забезпечити збереження працездатності в складних умовах роботи, забезпечення самопромивки при забрудненні. За наявними в авторів відомостями, сукупність ознак, що заявляються і характеризують суть корисної моделі, не відома на даному рівні техніки. Отже, корисна модель, що заявляється, відповідає критерію «новизна». Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечують одержання нового, більш високого технічного результату. Запропонована корисна модель може бути багаторазово відтворена і використана як крапельниця. Отже, корисна модель відповідає критерію «промислова застосовність». ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Крапельниця, що містить корпус із впускним отвором і запірним конічним стержнем, привідною камерою, що виконана у вигляді рухомого стакана з Γ-подібними внутрішніми бортиками, вільно встановленого на корпусі, яка відрізняється тим, що запірний конічний стержень взаємодіє з дном стакана через еластичну випуклу мембрану. 1 UA 76116 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова,1, м. Київ – 42, 01601 2
