Система кондиціювання з вихровим енергороздільником

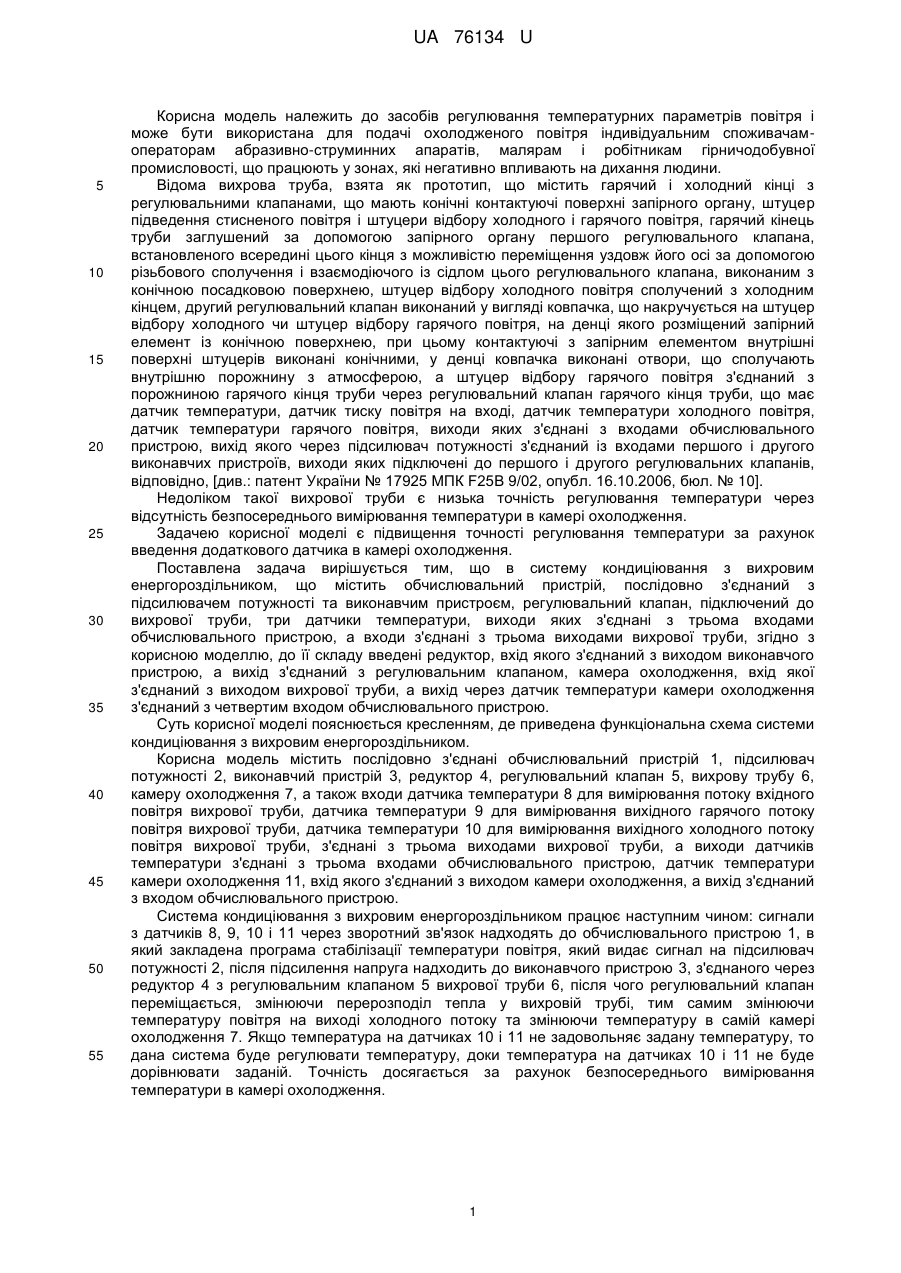

Реферат: UA 76134 U UA 76134 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до засобів регулювання температурних параметрів повітря і може бути використана для подачі охолодженого повітря індивідуальним споживачамоператорам абразивно-струминних апаратів, малярам і робітникам гірничодобувної промисловості, що працюють у зонах, які негативно впливають на дихання людини. Відома вихрова труба, взята як прототип, що містить гарячий і холодний кінці з регулювальними клапанами, що мають конічні контактуючі поверхні запірного органу, штуцер підведення стисненого повітря і штуцери відбору холодного і гарячого повітря, гарячий кінець труби заглушений за допомогою запірного органу першого регулювального клапана, встановленого всередині цього кінця з можливістю переміщення уздовж його осі за допомогою різьбового сполучення і взаємодіючого із сідлом цього регулювального клапана, виконаним з конічною посадковою поверхнею, штуцер відбору холодного повітря сполучений з холодним кінцем, другий регулювальний клапан виконаний у вигляді ковпачка, що накручується на штуцер відбору холодного чи штуцер відбору гарячого повітря, на денці якого розміщений запірний елемент із конічною поверхнею, при цьому контактуючі з запірним елементом внутрішні поверхні штуцерів виконані конічними, у денці ковпачка виконані отвори, що сполучають внутрішню порожнину з атмосферою, а штуцер відбору гарячого повітря з'єднаний з порожниною гарячого кінця труби через регулювальний клапан гарячого кінця труби, що має датчик температури, датчик тиску повітря на вході, датчик температури холодного повітря, датчик температури гарячого повітря, виходи яких з'єднані з входами обчислювального пристрою, вихід якого через підсилювач потужності з'єднаний із входами першого і другого виконавчих пристроїв, виходи яких підключені до першого і другого регулювальних клапанів, відповідно, [див.: патент України № 17925 МПК F25В 9/02, опубл. 16.10.2006, бюл. № 10]. Недоліком такої вихрової труби є низька точність регулювання температури через відсутність безпосереднього вимірювання температури в камері охолодження. Задачею корисної моделі є підвищення точності регулювання температури за рахунок введення додаткового датчика в камері охолодження. Поставлена задача вирішується тим, що в систему кондиціювання з вихровим енергороздільником, що містить обчислювальний пристрій, послідовно з'єднаний з підсилювачем потужності та виконавчим пристроєм, регулювальний клапан, підключений до вихрової труби, три датчики температури, виходи яких з'єднані з трьома входами обчислювального пристрою, а входи з'єднані з трьома виходами вихрової труби, згідно з корисною моделлю, до її складу введені редуктор, вхід якого з'єднаний з виходом виконавчого пристрою, а вихід з'єднаний з регулювальним клапаном, камера охолодження, вхід якої з'єднаний з виходом вихрової труби, а вихід через датчик температури камери охолодження з'єднаний з четвертим входом обчислювального пристрою. Суть корисної моделі пояснюється кресленням, де приведена функціональна схема системи кондиціювання з вихровим енергороздільником. Корисна модель містить послідовно з'єднані обчислювальний пристрій 1, підсилювач потужності 2, виконавчий пристрій 3, редуктор 4, регулювальний клапан 5, вихрову трубу 6, камеру охолодження 7, а також входи датчика температури 8 для вимірювання потоку вхідного повітря вихрової труби, датчика температури 9 для вимірювання вихідного гарячого потоку повітря вихрової труби, датчика температури 10 для вимірювання вихідного холодного потоку повітря вихрової труби, з'єднані з трьома виходами вихрової труби, а виходи датчиків температури з'єднані з трьома входами обчислювального пристрою, датчик температури камери охолодження 11, вхід якого з'єднаний з виходом камери охолодження, а вихід з'єднаний з входом обчислювального пристрою. Система кондиціювання з вихровим енергороздільником працює наступним чином: сигнали з датчиків 8, 9, 10 і 11 через зворотний зв'язок надходять до обчислювального пристрою 1, в який закладена програма стабілізації температури повітря, який видає сигнал на підсилювач потужності 2, після підсилення напруга надходить до виконавчого пристрою 3, з'єднаного через редуктор 4 з регулювальним клапаном 5 вихрової труби 6, після чого регулювальний клапан переміщається, змінюючи перерозподіл тепла у вихровій трубі, тим самим змінюючи температуру повітря на виході холодного потоку та змінюючи температуру в самій камері охолодження 7. Якщо температура на датчиках 10 і 11 не задовольняє задану температуру, то дана система буде регулювати температуру, доки температура на датчиках 10 і 11 не буде дорівнювати заданій. Точність досягається за рахунок безпосереднього вимірювання температури в камері охолодження. 1 UA 76134 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Система кондиціювання з вихровим енергороздільником, що містить обчислювальний пристрій, послідовно з'єднаний з підсилювачем потужності та виконавчим пристроєм, регулювальний клапан, підключений до вихрової труби, три датчики температури, виходи яких з'єднані з трьома входами обчислювального пристрою, входи датчиків температури холодного і гарячого повітря з'єднані з виходами вихрової труби, яка відрізняється тим, що до її складу введені редуктор, вхід якого з'єднаний з виходом виконавчого пристрою, а вихід якого з'єднаний з регулювальним клапаном, камеру охолодження, вхід якої з'єднаний з виходом вихрової труби, а вихід якої з'єднаний з четвертим датчиком температури, четвертий датчик температури, вхід якого підключений до виходу камери охолодження, а вихід з'єднаний з четвертим входом обчислювального пристрою. Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
