Механізм для підготовки лунок

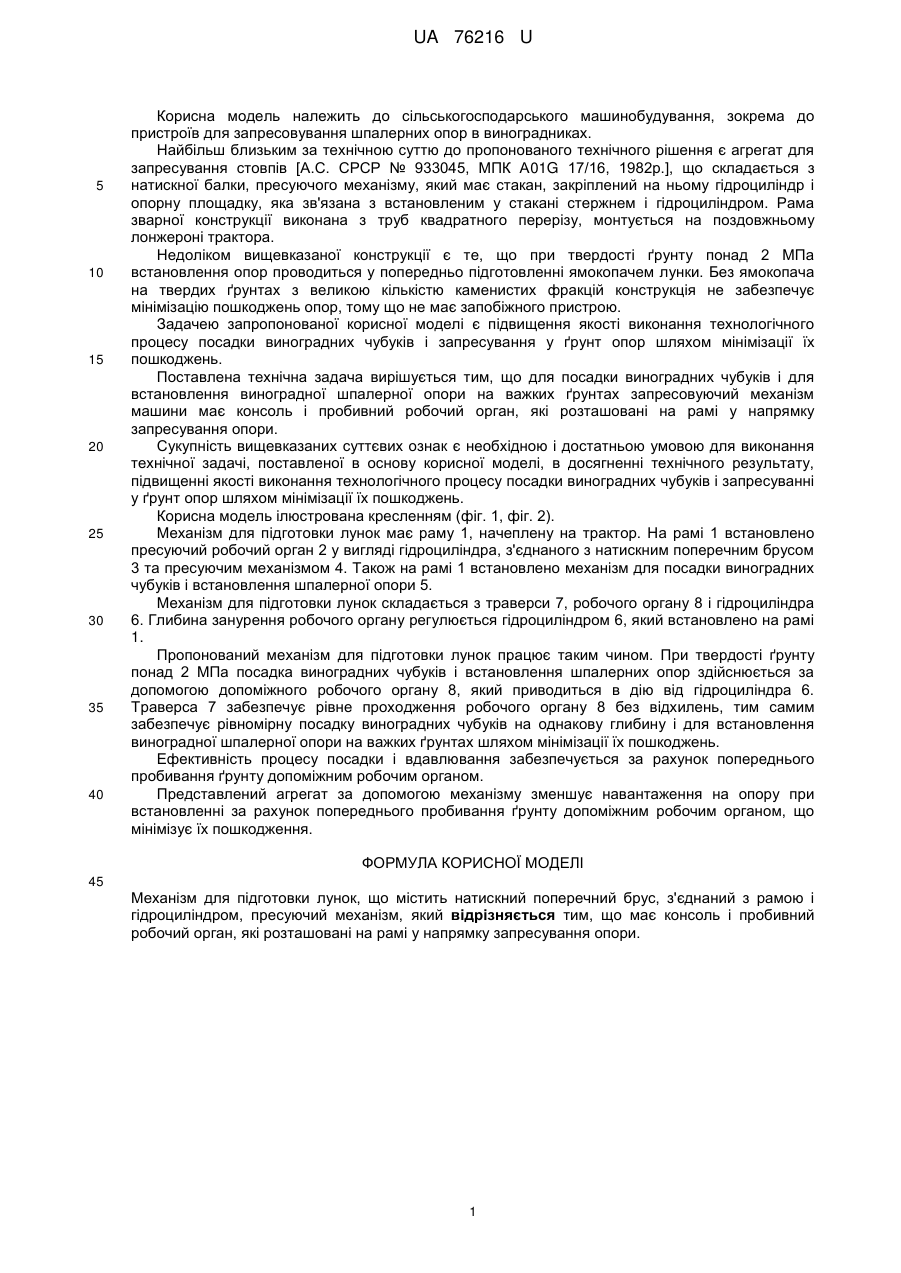

Реферат: UA 76216 U UA 76216 U 5 10 15 20 25 30 35 40 Корисна модель належить до сільськогосподарського машинобудування, зокрема до пристроїв для запресовування шпалерних опор в виноградниках. Найбільш близьким за технічною суттю до пропонованого технічного рішення є агрегат для запресування стовпів [А.С. СРСР № 933045, МПК А01G 17/16, 1982р.], що складається з натискної балки, пресуючого механізму, який має стакан, закріплений на ньому гідроциліндр і опорну площадку, яка зв'язана з встановленим у стакані стержнем і гідроциліндром. Рама зварної конструкції виконана з труб квадратного перерізу, монтується на поздовжньому лонжероні трактора. Недоліком вищевказаної конструкції є те, що при твердості ґрунту понад 2 МПа встановлення опор проводиться у попередньо підготовленні ямокопачем лунки. Без ямокопача на твердих ґрунтах з великою кількістю каменистих фракцій конструкція не забезпечує мінімізацію пошкоджень опор, тому що не має запобіжного пристрою. Задачею запропонованої корисної моделі є підвищення якості виконання технологічного процесу посадки виноградних чубуків і запресування у ґрунт опор шляхом мінімізації їх пошкоджень. Поставлена технічна задача вирішується тим, що для посадки виноградних чубуків і для встановлення виноградної шпалерної опори на важких ґрунтах запресовуючий механізм машини має консоль і пробивний робочий орган, які розташовані на рамі у напрямку запресування опори. Сукупність вищевказаних суттєвих ознак є необхідною і достатньою умовою для виконання технічної задачі, поставленої в основу корисної моделі, в досягненні технічного результату, підвищенні якості виконання технологічного процесу посадки виноградних чубуків і запресуванні у ґрунт опор шляхом мінімізації їх пошкоджень. Корисна модель ілюстрована кресленням (фіг. 1, фіг. 2). Механізм для підготовки лунок має раму 1, начеплену на трактор. На рамі 1 встановлено пресуючий робочий орган 2 у вигляді гідроциліндра, з'єднаного з натискним поперечним брусом 3 та пресуючим механізмом 4. Також на рамі 1 встановлено механізм для посадки виноградних чубуків і встановлення шпалерної опори 5. Механізм для підготовки лунок складається з траверси 7, робочого органу 8 і гідроциліндра 6. Глибина занурення робочого органу регулюється гідроциліндром 6, який встановлено на рамі 1. Пропонований механізм для підготовки лунок працює таким чином. При твердості ґрунту понад 2 МПа посадка виноградних чубуків і встановлення шпалерних опор здійснюється за допомогою допоміжного робочого органу 8, який приводиться в дію від гідроциліндра 6. Траверса 7 забезпечує рівне проходження робочого органу 8 без відхилень, тим самим забезпечує рівномірну посадку виноградних чубуків на однакову глибину і для встановлення виноградної шпалерної опори на важких ґрунтах шляхом мінімізації їх пошкоджень. Ефективність процесу посадки і вдавлювання забезпечується за рахунок попереднього пробивання ґрунту допоміжним робочим органом. Представлений агрегат за допомогою механізму зменшує навантаження на опору при встановленні за рахунок попереднього пробивання ґрунту допоміжним робочим органом, що мінімізує їх пошкодження. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Механізм для підготовки лунок, що містить натискний поперечний брус, з'єднаний з рамою і гідроциліндром, пресуючий механізм, який відрізняється тим, що має консоль і пробивний робочий орган, які розташовані на рамі у напрямку запресування опори. 1 UA 76216 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
