Земляне полотно на засолених ґрунтах

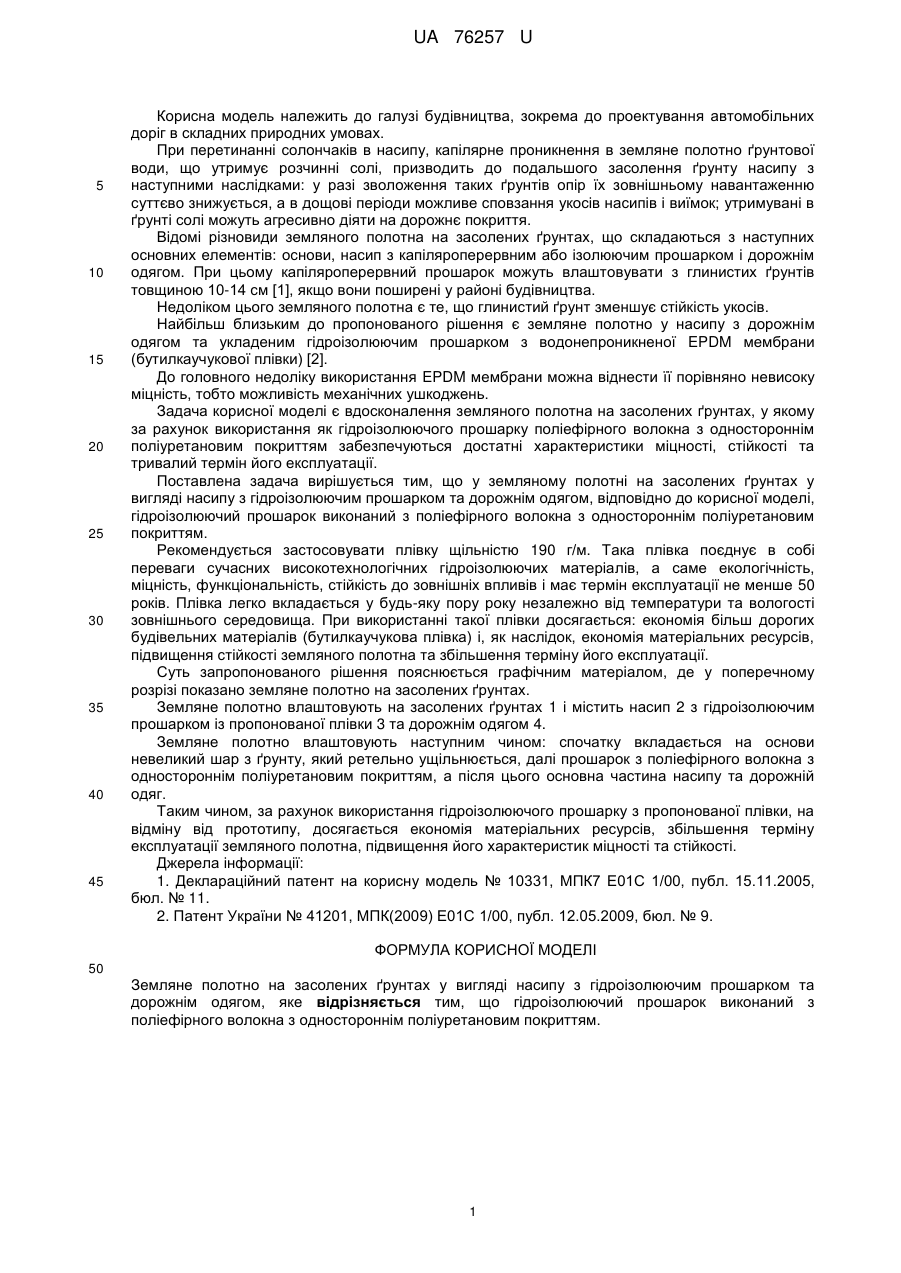

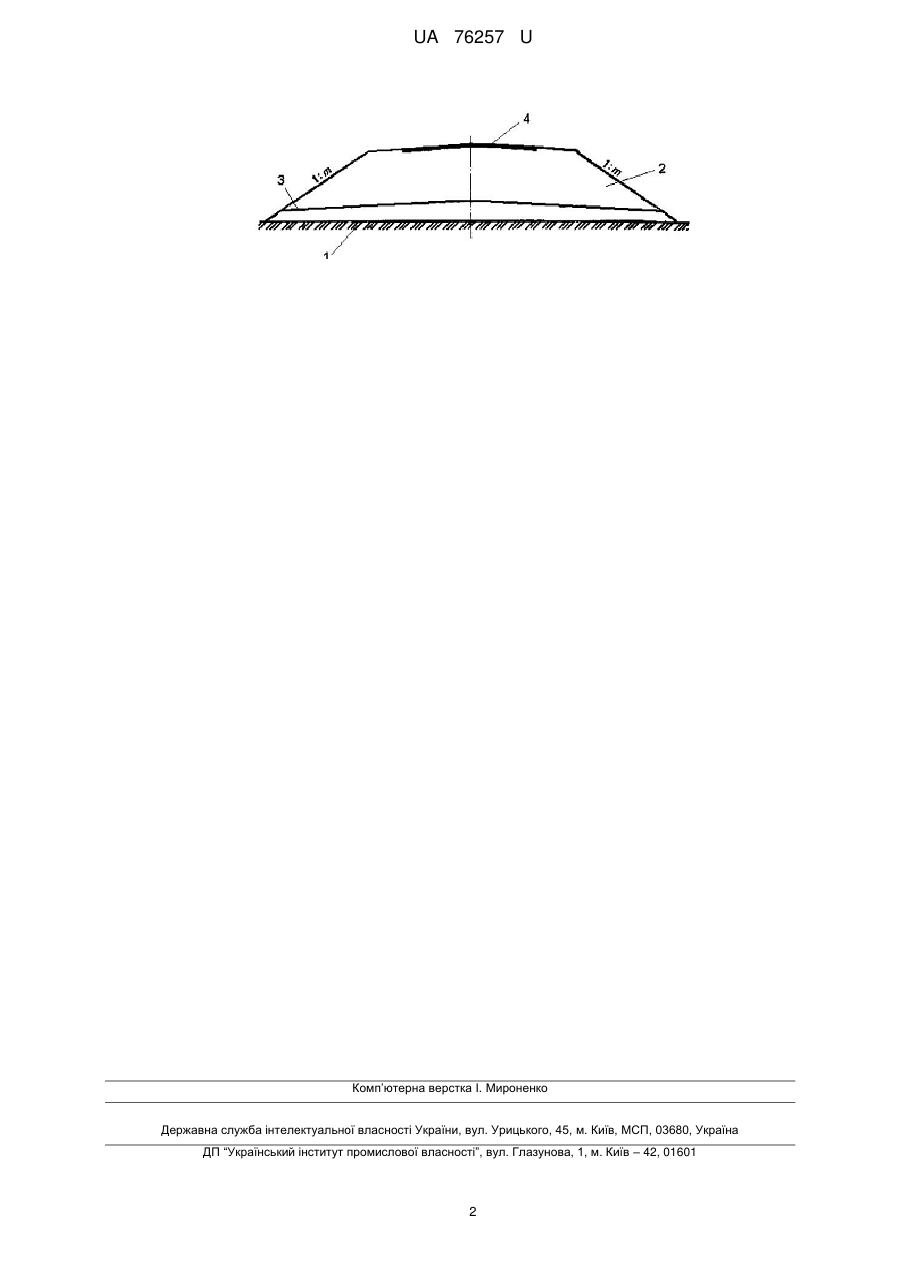

Реферат: Земляне полотно на засолених ґрунтах у вигляді насипу з гідроізолюючим прошарком та дорожнім одягом. Гідроізолюючий прошарок виконаний з поліефірного волокна з одностороннім поліуретановим покриттям. UA 76257 U (54) ЗЕМЛЯНЕ ПОЛОТНО НА ЗАСОЛЕНИХ ҐРУНТАХ UA 76257 U UA 76257 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі будівництва, зокрема до проектування автомобільних доріг в складних природних умовах. При перетинанні солончаків в насипу, капілярне проникнення в земляне полотно ґрунтової води, що утримує розчинні солі, призводить до подальшого засолення ґрунту насипу з наступними наслідками: у разі зволоження таких ґрунтів опір їх зовнішньому навантаженню суттєво знижується, а в дощові періоди можливе сповзання укосів насипів і виїмок; утримувані в ґрунті солі можуть агресивно діяти на дорожнє покриття. Відомі різновиди земляного полотна на засолених ґрунтах, що складаються з наступних основних елементів: основи, насип з капіляроперервним або ізолюючим прошарком і дорожнім одягом. При цьому капіляроперервний прошарок можуть влаштовувати з глинистих ґрунтів товщиною 10-14 см [1], якщо вони поширені у районі будівництва. Недоліком цього земляного полотна є те, що глинистий ґрунт зменшує стійкість укосів. Найбільш близьким до пропонованого рішення є земляне полотно у насипу з дорожнім одягом та укладеним гідроізолюючим прошарком з водонепроникненої EPDM мембрани (бутилкаучукової плівки) [2]. До головного недоліку використання EPDM мембрани можна віднести її порівняно невисоку міцність, тобто можливість механічних ушкоджень. Задача корисної моделі є вдосконалення земляного полотна на засолених ґрунтах, у якому за рахунок використання як гідроізолюючого прошарку поліефірного волокна з одностороннім поліуретановим покриттям забезпечуються достатні характеристики міцності, стійкості та тривалий термін його експлуатації. Поставлена задача вирішується тим, що у земляному полотні на засолених ґрунтах у вигляді насипу з гідроізолюючим прошарком та дорожнім одягом, відповідно до корисної моделі, гідроізолюючий прошарок виконаний з поліефірного волокна з одностороннім поліуретановим покриттям. Рекомендується застосовувати плівку щільністю 190 г/м. Така плівка поєднує в собі переваги сучасних високотехнологічних гідроізолюючих матеріалів, а саме екологічність, міцність, функціональність, стійкість до зовнішніх впливів і має термін експлуатації не менше 50 років. Плівка легко вкладається у будь-яку пору року незалежно від температури та вологості зовнішнього середовища. При використанні такої плівки досягається: економія більш дорогих будівельних матеріалів (бутилкаучукова плівка) і, як наслідок, економія матеріальних ресурсів, підвищення стійкості земляного полотна та збільшення терміну його експлуатації. Суть запропонованого рішення пояснюється графічним матеріалом, де у поперечному розрізі показано земляне полотно на засолених ґрунтах. Земляне полотно влаштовують на засолених ґрунтах 1 і містить насип 2 з гідроізолюючим прошарком із пропонованої плівки 3 та дорожнім одягом 4. Земляне полотно влаштовують наступним чином: спочатку вкладається на основи невеликий шар з ґрунту, який ретельно ущільнюється, далі прошарок з поліефірного волокна з одностороннім поліуретановим покриттям, а після цього основна частина насипу та дорожній одяг. Таким чином, за рахунок використання гідроізолюючого прошарку з пропонованої плівки, на відміну від прототипу, досягається економія матеріальних ресурсів, збільшення терміну експлуатації земляного полотна, підвищення його характеристик міцності та стійкості. Джерела інформації: 1. Деклараційний патент на корисну модель № 10331, МПК7 Е01С 1/00, публ. 15.11.2005, бюл. № 11. 2. Патент України № 41201, МПК(2009) Е01С 1/00, публ. 12.05.2009, бюл. № 9. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Земляне полотно на засолених ґрунтах у вигляді насипу з гідроізолюючим прошарком та дорожнім одягом, яке відрізняється тим, що гідроізолюючий прошарок виконаний з поліефірного волокна з одностороннім поліуретановим покриттям. 1 UA 76257 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
