Затискач

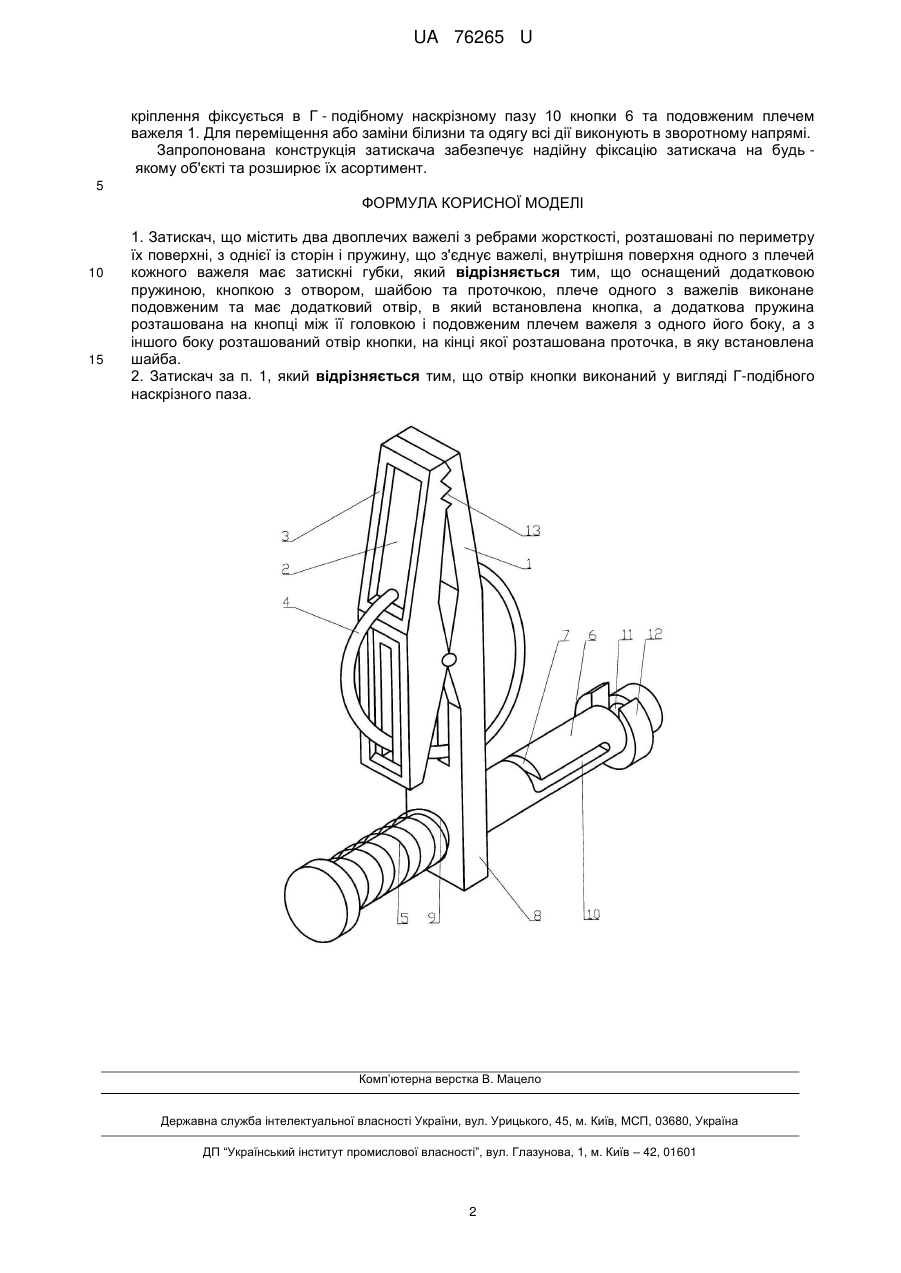

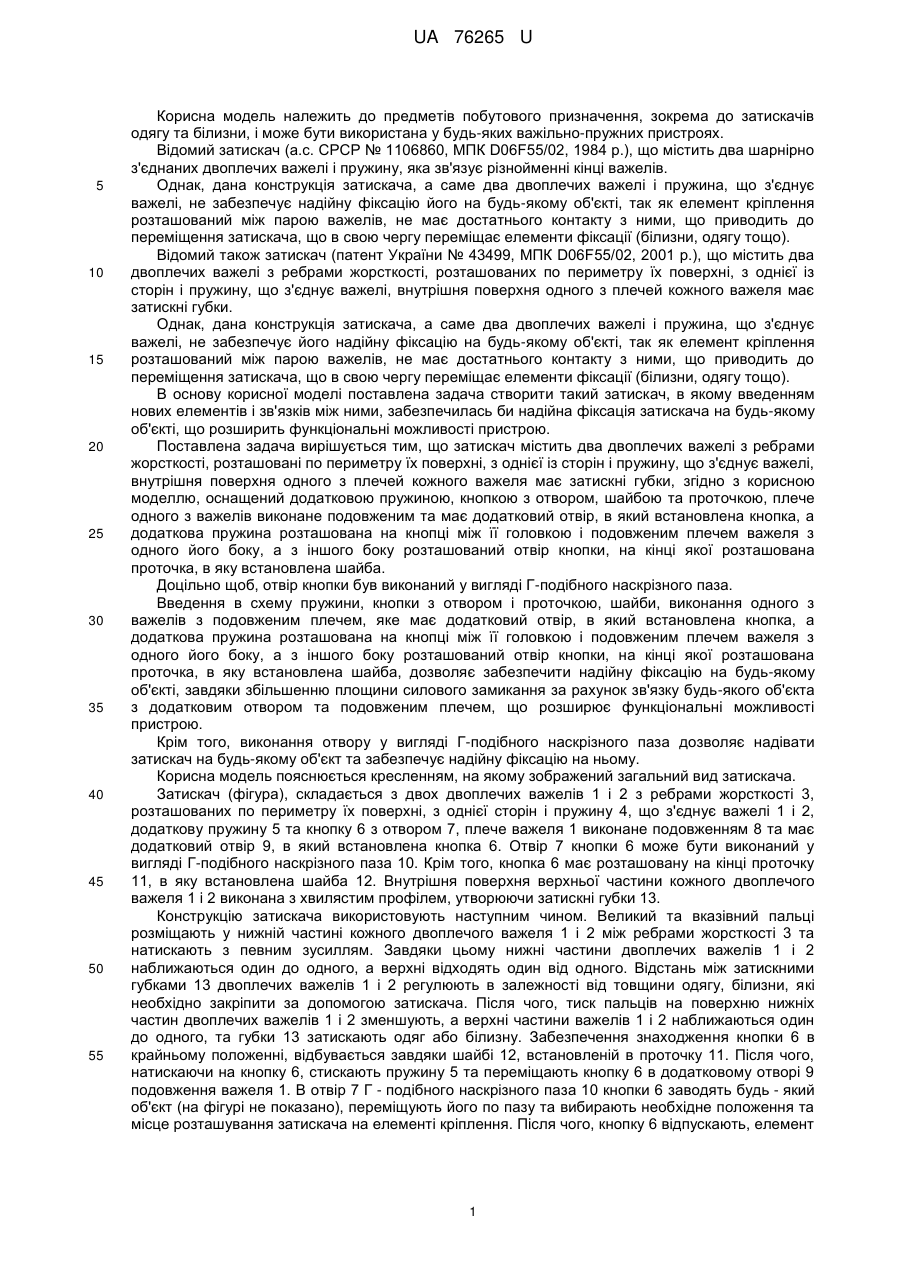

Реферат: UA 76265 U UA 76265 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до предметів побутового призначення, зокрема до затискачів одягу та білизни, і може бути використана у будь-яких важільно-пружних пристроях. Відомий затискач (а.с. СРСР № 1106860, МПК D06F55/02, 1984 р.), що містить два шарнірно з'єднаних двоплечих важелі і пружину, яка зв'язує різнойменні кінці важелів. Однак, дана конструкція затискача, а саме два двоплечих важелі і пружина, що з'єднує важелі, не забезпечує надійну фіксацію його на будь-якому об'єкті, так як елемент кріплення розташований між парою важелів, не має достатнього контакту з ними, що приводить до переміщення затискача, що в свою чергу переміщає елементи фіксації (білизни, одягу тощо). Відомий також затискач (патент України № 43499, МПК D06F55/02, 2001 p.), що містить два двоплечих важелі з ребрами жорсткості, розташованих по периметру їх поверхні, з однієї із сторін і пружину, що з'єднує важелі, внутрішня поверхня одного з плечей кожного важеля має затискні губки. Однак, дана конструкція затискача, а саме два двоплечих важелі і пружина, що з'єднує важелі, не забезпечує його надійну фіксацію на будь-якому об'єкті, так як елемент кріплення розташований між парою важелів, не має достатнього контакту з ними, що приводить до переміщення затискача, що в свою чергу переміщає елементи фіксації (білизни, одягу тощо). В основу корисної моделі поставлена задача створити такий затискач, в якому введенням нових елементів і зв'язків між ними, забезпечилась би надійна фіксація затискача на будь-якому об'єкті, що розширить функціональні можливості пристрою. Поставлена задача вирішується тим, що затискач містить два двоплечих важелі з ребрами жорсткості, розташовані по периметру їх поверхні, з однієї із сторін і пружину, що з'єднує важелі, внутрішня поверхня одного з плечей кожного важеля має затискні губки, згідно з корисною моделлю, оснащений додатковою пружиною, кнопкою з отвором, шайбою та проточкою, плече одного з важелів виконане подовженим та має додатковий отвір, в який встановлена кнопка, а додаткова пружина розташована на кнопці між її головкою і подовженим плечем важеля з одного його боку, а з іншого боку розташований отвір кнопки, на кінці якої розташована проточка, в яку встановлена шайба. Доцільно щоб, отвір кнопки був виконаний у вигляді Г-подібного наскрізного паза. Введення в схему пружини, кнопки з отвором і проточкою, шайби, виконання одного з важелів з подовженим плечем, яке має додатковий отвір, в який встановлена кнопка, а додаткова пружина розташована на кнопці між її головкою і подовженим плечем важеля з одного його боку, а з іншого боку розташований отвір кнопки, на кінці якої розташована проточка, в яку встановлена шайба, дозволяє забезпечити надійну фіксацію на будь-якому об'єкті, завдяки збільшенню площини силового замикання за рахунок зв'язку будь-якого об'єкта з додатковим отвором та подовженим плечем, що розширює функціональні можливості пристрою. Крім того, виконання отвору у вигляді Г-подібного наскрізного паза дозволяє надівати затискач на будь-якому об'єкт та забезпечує надійну фіксацію на ньому. Корисна модель пояснюється кресленням, на якому зображений загальний вид затискача. Затискач (фігура), складається з двох двоплечих важелів 1 і 2 з ребрами жорсткості 3, розташованих по периметру їх поверхні, з однієї сторін і пружину 4, що з'єднує важелі 1 і 2, додаткову пружину 5 та кнопку 6 з отвором 7, плече важеля 1 виконане подовженням 8 та має додатковий отвір 9, в який встановлена кнопка 6. Отвір 7 кнопки 6 може бути виконаний у вигляді Г-подібного наскрізного паза 10. Крім того, кнопка 6 має розташовану на кінці проточку 11, в яку встановлена шайба 12. Внутрішня поверхня верхньої частини кожного двоплечого важеля 1 і 2 виконана з хвилястим профілем, утворюючи затискні губки 13. Конструкцію затискача використовують наступним чином. Великий та вказівний пальці розміщають у нижній частині кожного двоплечого важеля 1 і 2 між ребрами жорсткості 3 та натискають з певним зусиллям. Завдяки цьому нижні частини двоплечих важелів 1 і 2 наближаються один до одного, а верхні відходять один від одного. Відстань між затискними губками 13 двоплечих важелів 1 і 2 регулюють в залежності від товщини одягу, білизни, які необхідно закріпити за допомогою затискача. Після чого, тиск пальців на поверхню нижніх частин двоплечих важелів 1 і 2 зменшують, а верхні частини важелів 1 і 2 наближаються один до одного, та губки 13 затискають одяг або білизну. Забезпечення знаходження кнопки 6 в крайньому положенні, відбувається завдяки шайбі 12, встановленій в проточку 11. Після чого, натискаючи на кнопку 6, стискають пружину 5 та переміщають кнопку 6 в додатковому отворі 9 подовження важеля 1. В отвір 7 Г - подібного наскрізного паза 10 кнопки 6 заводять будь - який об'єкт (на фігурі не показано), переміщують його по пазу та вибирають необхідне положення та місце розташування затискача на елементі кріплення. Після чого, кнопку 6 відпускають, елемент 1 UA 76265 U кріплення фіксується в Г - подібному наскрізному пазу 10 кнопки 6 та подовженим плечем важеля 1. Для переміщення або заміни білизни та одягу всі дії виконують в зворотному напрямі. Запропонована конструкція затискача забезпечує надійну фіксацію затискача на будь якому об'єкті та розширює їх асортимент. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 1. Затискач, що містить два двоплечих важелі з ребрами жорсткості, розташовані по периметру їх поверхні, з однієї із сторін і пружину, що з'єднує важелі, внутрішня поверхня одного з плечей кожного важеля має затискні губки, який відрізняється тим, що оснащений додатковою пружиною, кнопкою з отвором, шайбою та проточкою, плече одного з важелів виконане подовженим та має додатковий отвір, в який встановлена кнопка, а додаткова пружина розташована на кнопці між її головкою і подовженим плечем важеля з одного його боку, а з іншого боку розташований отвір кнопки, на кінці якої розташована проточка, в яку встановлена шайба. 2. Затискач за п. 1, який відрізняється тим, що отвір кнопки виконаний у вигляді Г-подібного наскрізного паза. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
