Гіпердудка

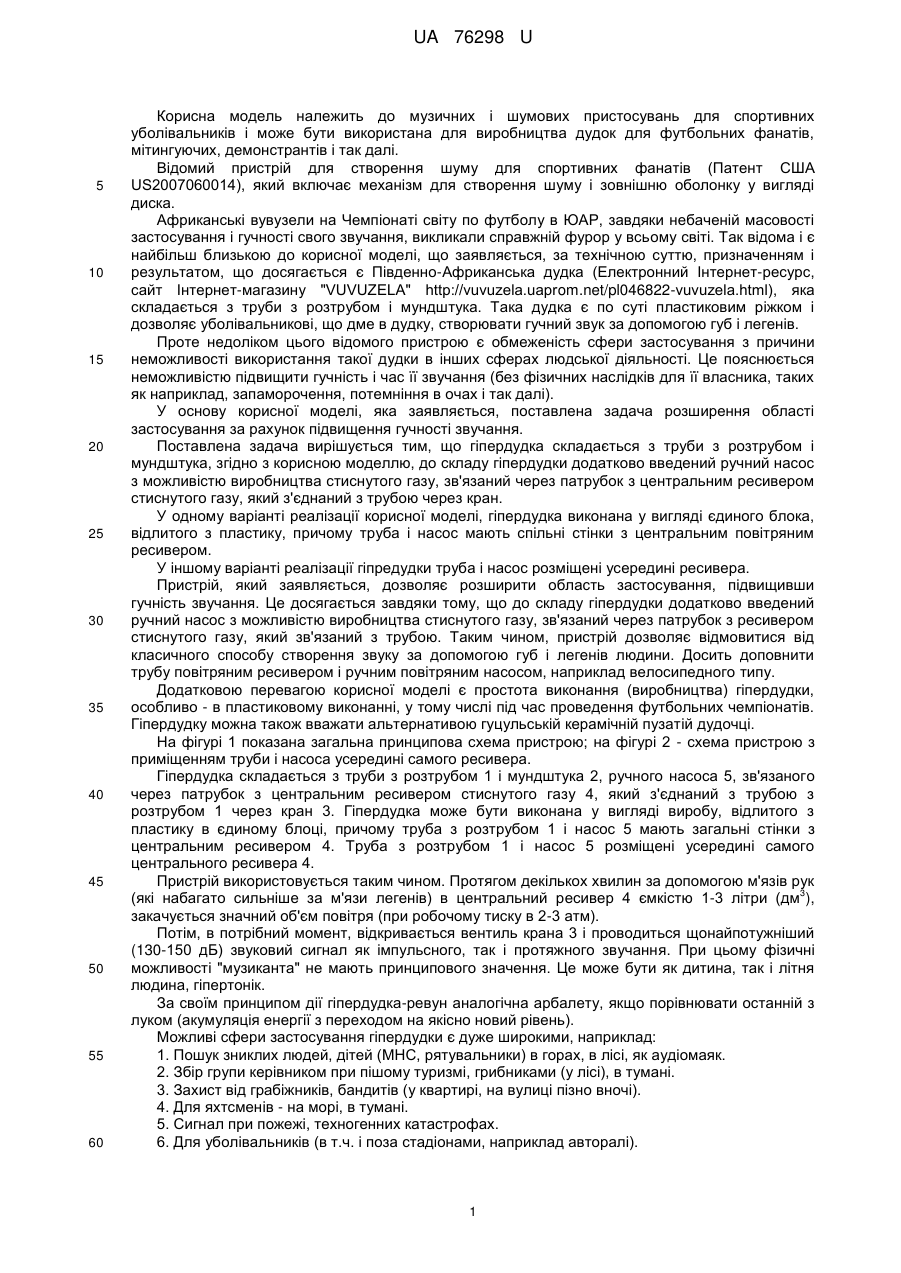

Реферат: UA 76298 U UA 76298 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до музичних і шумових пристосувань для спортивних уболівальників і може бути використана для виробництва дудок для футбольних фанатів, мітингуючих, демонстрантів і так далі. Відомий пристрій для створення шуму для спортивних фанатів (Патент США US2007060014), який включає механізм для створення шуму і зовнішню оболонку у вигляді диска. Африканські вувузели на Чемпіонаті світу по футболу в ЮАР, завдяки небаченій масовості застосування і гучності свого звучання, викликали справжній фурор у всьому світі. Так відома і є найбільш близькою до корисної моделі, що заявляється, за технічною суттю, призначенням і результатом, що досягається є Південно-Африканська дудка (Електронний Інтернет-ресурс, сайт Інтернет-магазину "VUVUZELA" http://vuvuzela.uaprom.net/pl046822-vuvuzela.html), яка складається з труби з розтрубом і мундштука. Така дудка є по суті пластиковим ріжком і дозволяє уболівальникові, що дме в дудку, створювати гучний звук за допомогою губ і легенів. Проте недоліком цього відомого пристрою є обмеженість сфери застосування з причини неможливості використання такої дудки в інших сферах людської діяльності. Це пояснюється неможливістю підвищити гучність і час її звучання (без фізичних наслідків для її власника, таких як наприклад, запаморочення, потемніння в очах і так далі). У основу корисної моделі, яка заявляється, поставлена задача розширення області застосування за рахунок підвищення гучності звучання. Поставлена задача вирішується тим, що гіпердудка складається з труби з розтрубом і мундштука, згідно з корисною моделлю, до складу гіпердудки додатково введений ручний насос з можливістю виробництва стиснутого газу, зв'язаний через патрубок з центральним ресивером стиснутого газу, який з'єднаний з трубою через кран. У одному варіанті реалізації корисної моделі, гіпердудка виконана у вигляді єдиного блока, відлитого з пластику, причому труба і насос мають спільні стінки з центральним повітряним ресивером. У іншому варіанті реалізації гіпредудки труба і насос розміщені усередині ресивера. Пристрій, який заявляється, дозволяє розширити область застосування, підвищивши гучність звучання. Це досягається завдяки тому, що до складу гіпердудки додатково введений ручний насос з можливістю виробництва стиснутого газу, зв'язаний через патрубок з ресивером стиснутого газу, який зв'язаний з трубою. Таким чином, пристрій дозволяє відмовитися від класичного способу створення звуку за допомогою губ і легенів людини. Досить доповнити трубу повітряним ресивером і ручним повітряним насосом, наприклад велосипедного типу. Додатковою перевагою корисної моделі є простота виконання (виробництва) гіпердудки, особливо - в пластиковому виконанні, у тому числі під час проведення футбольних чемпіонатів. Гіпердудку можна також вважати альтернативою гуцульській керамічній пузатій дудочці. На фігурі 1 показана загальна принципова схема пристрою; на фігурі 2 - схема пристрою з приміщенням труби і насоса усередині самого ресивера. Гіпердудка складається з труби з розтрубом 1 і мундштука 2, ручного насоса 5, зв'язаного через патрубок з центральним ресивером стиснутого газу 4, який з'єднаний з трубою з розтрубом 1 через кран 3. Гіпердудка може бути виконана у вигляді виробу, відлитого з пластику в єдиному блоці, причому труба з розтрубом 1 і насос 5 мають загальні стінки з центральним ресивером 4. Труба з розтрубом 1 і насос 5 розміщені усередині самого центрального ресивера 4. Пристрій використовується таким чином. Протягом декількох хвилин за допомогою м'язів рук 3 (які набагато сильніше за м'язи легенів) в центральний ресивер 4 ємкістю 1-3 літри (дм ), закачується значний об'єм повітря (при робочому тиску в 2-3 атм). Потім, в потрібний момент, відкривається вентиль крана 3 і проводиться щонайпотужніший (130-150 дБ) звуковий сигнал як імпульсного, так і протяжного звучання. При цьому фізичні можливості "музиканта" не мають принципового значення. Це може бути як дитина, так і літня людина, гіпертонік. За своїм принципом дії гіпердудка-ревун аналогічна арбалету, якщо порівнювати останній з луком (акумуляція енергії з переходом на якісно новий рівень). Можливі сфери застосування гіпердудки є дуже широкими, наприклад: 1. Пошук зниклих людей, дітей (МНС, рятувальники) в горах, в лісі, як аудіомаяк. 2. Збір групи керівником при пішому туризмі, грибниками (у лісі), в тумані. 3. Захист від грабіжників, бандитів (у квартирі, на вулиці пізно вночі). 4. Для яхтсменів - на морі, в тумані. 5. Сигнал при пожежі, техногенних катастрофах. 6. Для уболівальників (в т.ч. і поза стадіонами, наприклад авторалі). 1 UA 76298 U 5 10 7. Для мітингуючих, демонстрантів. 8. Ближнє полювання на пернатих птахів (оглушення вузьконаправленим розтрубом). 9. Кардинальне посилення гучності і тривалості звучання духових інструментів. Компактний інтегрований ручний насос, застосований на гіпердудці, за собівартістю, простотою, безпекою застосування є набагато кращим, ніж балончики з СО2 і пропаном, що застосовуються як портативні пнемоакумулятори (наприклад, в страйкболі). Ручний насос дозволяє проводити великі об'єми компресійного газу без обмороження мундштука, тоді як застосування пропану - вогненебезпечно. Так, в натовпі людей (на стадіоні, на мітингу) при одному такому "гудку" в радіусі 5 м всі курці опиняться під загрозою. В кращому разі. У гіршому може виникнути невеликий об'ємний вибух. Всі ці недоліки дозволяє усунути корисна модель, яка заявляється. Таким чином, у корисній моделі досягається задача розширення області застосування за рахунок підвищення гучності звучання. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 1. Гіпердудка, що складається з труби з розтрубом і мундштука, яка відрізняється тим, що до складу гіпердудки додатково введений ручний насос з можливістю виробництва стиснутого газу, зв'язаний через патрубок з центральним ресивером стиснутого газу, який з'єднаний з трубою через кран. 2. Гіпердудка за п. 1, яка відрізняється тим, що виконана у вигляді єдиного блока, відлитого з пластику, причому труба і насос мають спільні стінки з центральним повітряним ресивером. 3. Гіпердудка за п. 1, яка відрізняється тим, що труба і насос розміщені усередині ресивера. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
