Система утилізації тепла холодильної установки

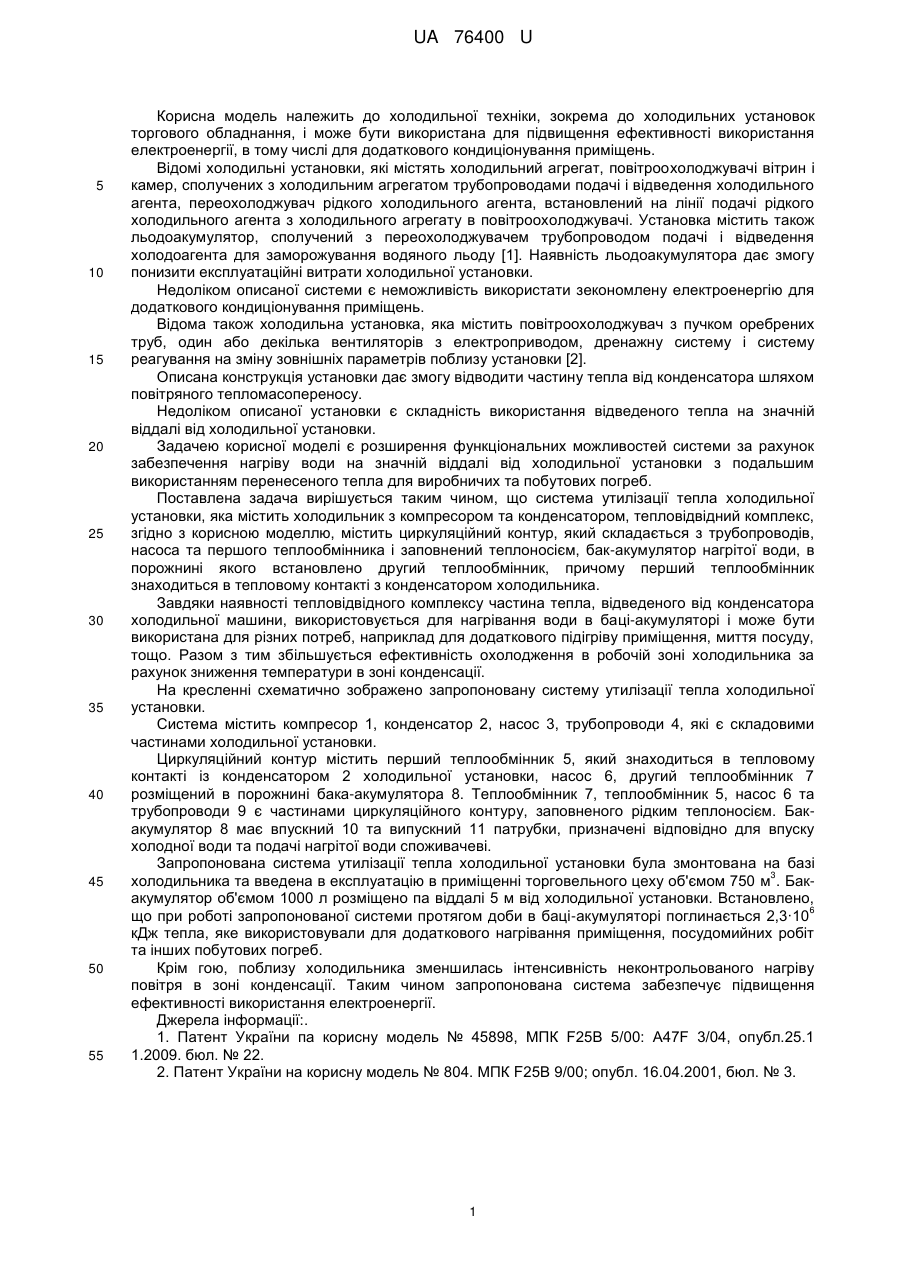

Реферат: UA 76400 U UA 76400 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до холодильної техніки, зокрема до холодильних установок торгового обладнання, і може бути використана для підвищення ефективності використання електроенергії, в тому числі для додаткового кондиціонування приміщень. Відомі холодильні установки, які містять холодильний агрегат, повітроохолоджувачі вітрин і камер, сполучених з холодильним агрегатом трубопроводами подачі і відведення холодильного агента, переохолоджувач рідкого холодильного агента, встановлений на лінії подачі рідкого холодильного агента з холодильного агрегату в повітроохолоджувачі. Установка містить також льодоакумулятор, сполучений з переохолоджувачем трубопроводом подачі і відведення холодоагента для заморожування водяного льоду [1]. Наявність льодоакумулятора дає змогу понизити експлуатаційні витрати холодильної установки. Недоліком описаної системи є неможливість використати зекономлену електроенергію для додаткового кондиціонування приміщень. Відома також холодильна установка, яка містить повітроохолоджувач з пучком оребрених труб, один або декілька вентиляторів з електроприводом, дренажну систему і систему реагування на зміну зовнішніх параметрів поблизу установки [2]. Описана конструкція установки дає змогу відводити частину тепла від конденсатора шляхом повітряного тепломасопереносу. Недоліком описаної установки є складність використання відведеного тепла на значній віддалі від холодильної установки. Задачею корисної моделі є розширення функціональних можливостей системи за рахунок забезпечення нагріву води на значній віддалі від холодильної установки з подальшим використанням перенесеного тепла для виробничих та побутових погреб. Поставлена задача вирішується таким чином, що система утилізації тепла холодильної установки, яка містить холодильник з компресором та конденсатором, тепловідвідний комплекс, згідно з корисною моделлю, містить циркуляційний контур, який складається з трубопроводів, насоса та першого теплообмінника і заповнений теплоносієм, бак-акумулятор нагрітої води, в порожнині якого встановлено другий теплообмінник, причому перший теплообмінник знаходиться в тепловому контакті з конденсатором холодильника. Завдяки наявності тепловідвідного комплексу частина тепла, відведеного від конденсатора холодильної машини, використовується для нагрівання води в баці-акумуляторі і може бути використана для різних потреб, наприклад для додаткового підігріву приміщення, миття посуду, тощо. Разом з тим збільшується ефективність охолодження в робочій зоні холодильника за рахунок зниження температури в зоні конденсації. На кресленні схематично зображено запропоновану систему утилізації тепла холодильної установки. Система містить компресор 1, конденсатор 2, насос 3, трубопроводи 4, які є складовими частинами холодильної установки. Циркуляційний контур містить перший теплообмінник 5, який знаходиться в тепловому контакті із конденсатором 2 холодильної установки, насос 6, другий теплообмінник 7 розміщений в порожнині бака-акумулятора 8. Теплообмінник 7, теплообмінник 5, насос 6 та трубопроводи 9 є частинами циркуляційного контуру, заповненого рідким теплоносієм. Бакакумулятор 8 має впускний 10 та випускний 11 патрубки, призначені відповідно для впуску холодної води та подачі нагрітої води споживачеві. Запропонована система утилізації тепла холодильної установки була змонтована на базі 3 холодильника та введена в експлуатацію в приміщенні торговельного цеху об'ємом 750 м . Бакакумулятор об'ємом 1000 л розміщено па віддалі 5 м від холодильної установки. Встановлено, 6 що при роботі запропонованої системи протягом доби в баці-акумуляторі поглинається 2,3·10 кДж тепла, яке використовували для додаткового нагрівання приміщення, посудомийних робіт та інших побутових погреб. Крім гою, поблизу холодильника зменшилась інтенсивність неконтрольованого нагріву повітря в зоні конденсації. Таким чином запропонована система забезпечує підвищення ефективності використання електроенергії. Джерела інформації:. 1. Патент України па корисну модель № 45898, МПК F25В 5/00: A47F 3/04, опубл.25.1 1.2009. бюл. № 22. 2. Патент України на корисну модель № 804. МПК F25В 9/00; опубл. 16.04.2001, бюл. № 3. 1 UA 76400 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Система утилізації тепла холодильної установки, яка містить холодильник з компресором та конденсатором, тепловідвідний комплекс, яка відрізняється тим, що тепловідвідний комплекс містить циркуляційний контур, який складається з трубопроводів, насоса та першого теплообмінника і заповнений теплоносієм, бак-акумулятор нагрітої води, в порожнині якого встановлено другий теплообмінник, причому перший теплообмінник знаходиться в тепловому контакті з конденсатором холодильника. Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
