Гніт для свічок

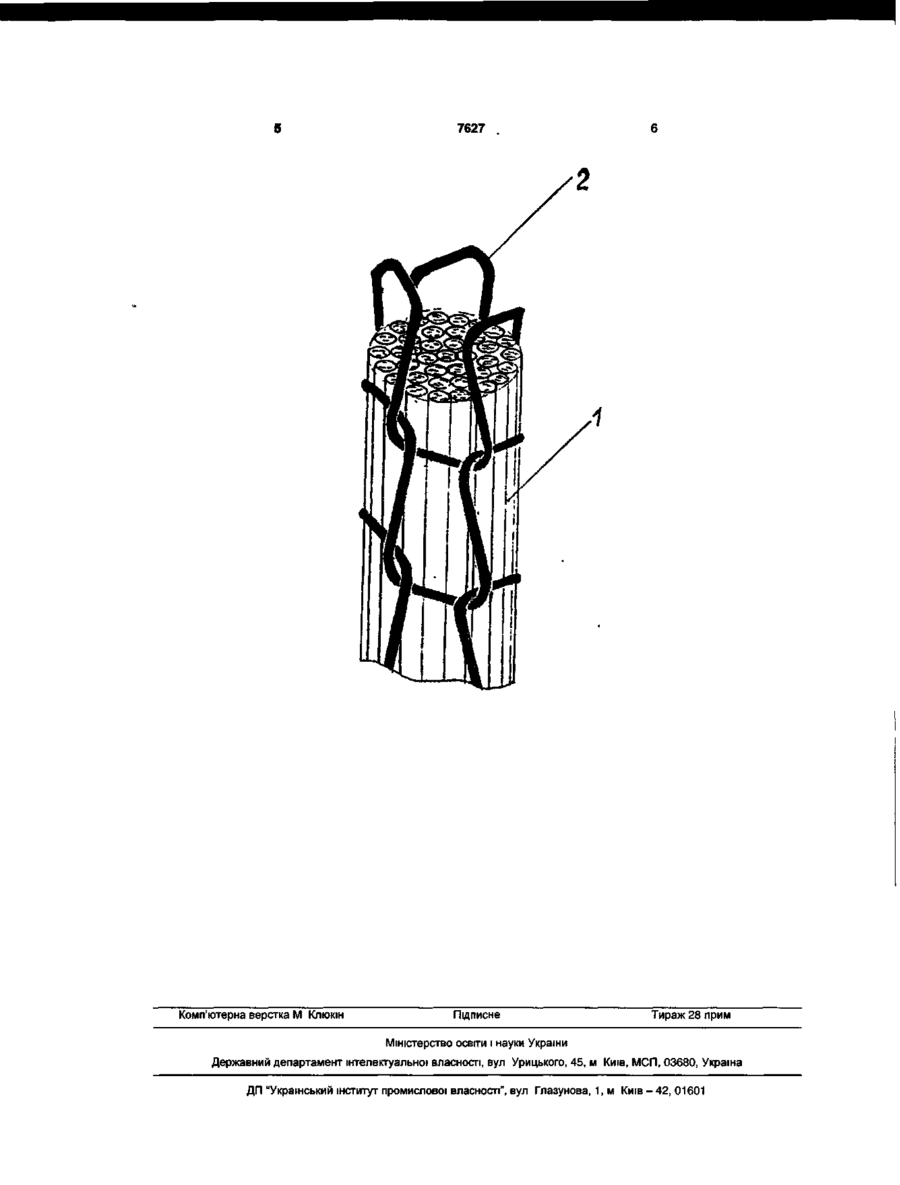

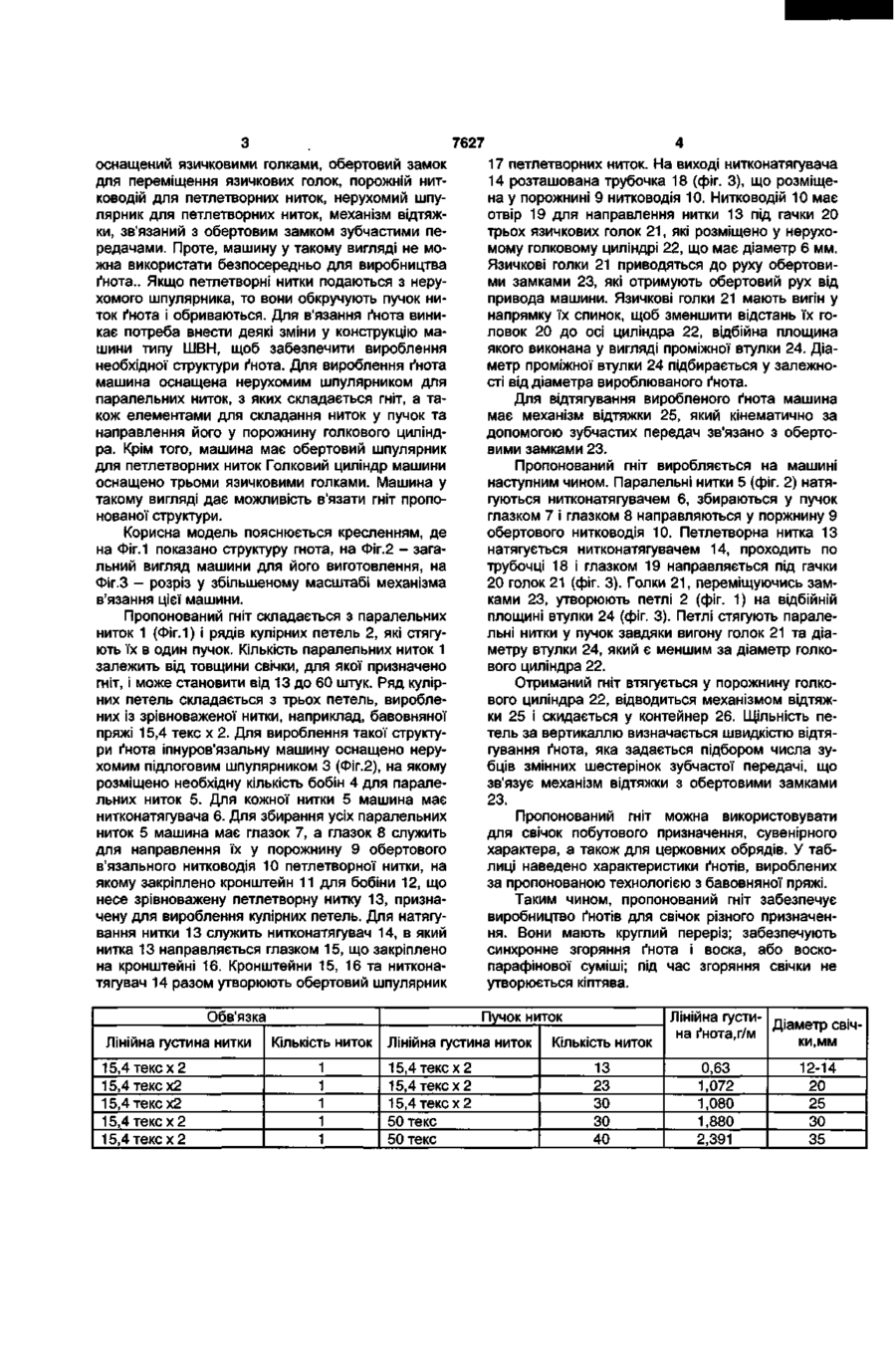

1. Ґніт для свічок, що складається з ниток, які є бавовняною пряжею і розташовано паралельно його осі, який відрізняється тим, що нитки ґнота стягнуто рядами кулірних петель в один пучок. 2. Ґніт за п. 1, який відрізняється тим, що пучок містить від 13 до 60 паралельних ниток, лінійна густина яких становить 15,4-50 текс. 3. Ґніт за пп. 1, 2, який відрізняється тим, що ряд кулірних петель складається з трьох петель, вироблених з однієї зрівноваженої нитки. Корисна модель відноситься до виробництва свічок, а саме до структури ґнота, який є складовою частиною свічки. Гніт для свічок, за звичай, виробляється з бавовняної пряжі. У залежності від діаметра свічки він має від 15 до ЗО паралельних ниток [див наприклад. Рей Банленд. Гадание на свечах, - М.: Крен-Пресе, 1998, або сайт в інтернеті http://pryahi.indeep.ru/practice/candles/candles_01.ht m], які утримуються між собою скручуванням або обплетенням. Скручений гніт виробляють з бавовняної пряжі 15,4 текс - 25 текс: попередньо засукані дві, три або п'ять ниток скручують у стренгу у той же бік, що була скручена вихідна пряжа. Потім одержані стренги, кількість яких відповідає кількості ниток, що складають гніт, скручують у протилежний бік вихідної пряжі. Структура отриманого таким чином ґнота позначається, наприклад, ZZS. Окремі нитки скрученого ґнота розташовуються по гвинтовій лінії, кут нахилу якої до осі ґнота збільшується із збільшеням кількості ниток. Обплетений гніт являє собою джгут бавовняних ниток, які утримуються до купи обплітальними нитками з бавовняної пряжі 11,8 текс х 2-25 текс х 2. Обплітальні нитки уходять одна під одну і розташовуються під деяким кутом до осі ґнота. Загальним недоліком скрученого і обплетеного ґнота є те, що нитки, з яких він складається розташовано під кутом до його осі. Це призводить до того, що після підпалювання такого ґнота, у процесі горіння свічки, нитки ґнота розкручуються, відхиляються від вертикальної осі свічки, дають бокове полум'я і викликають обплавлення воска або воско-парафінової суміші не тільки з площі, що знаходиться біля ґнота, а й бокових стінок свічки. А це, у свою чергу, викликає витікання воску або воско-парафінової суміші з утворенням напливів і порушує синхронне згоряння їх та ґнота. Таким чином, виникає задача створити такий гніт для свічок, який виключав би описані недоліки відомих ґнотів. Поставлена задача вирішується тим, що у ґноті для свічок, що складається з ниток, які є бавовняною пряжею і розташовано паралельно його осі, згідно з корисною моделлю, нитки стягнуто рядами кулірних петель в один пучок. При цьому пучок містить від 13 до 60 паралельних ниток, лінійна густина яких становить 15,4 текс - 50 текс, а ряд кулірних петель складається з трьох петель, вироблених з однієї зрівноваженої нитки. Як зрівноважену нитку можна використовувати бавовняну кручену пряжу 15,4 текс х 2, яка має найліпше співвідношення якості та ціни. Така структура ґнота для свічок найбільш відповідає вимогам, що ставляться до нього: гніт має круглий поперечний переріз, нитки, які складають гніт, у процесі згоряння не розкручуються, що забезпечує синхронне згоряння ґнота і воска, відсутність кіптяви. Пропонований гніт можна виробляти на шнуров'язальній машині ШВН-1М (Див. наприклад, "Машина шнуровязальная марки ШВН-1М. Техническое описание и инструкция по эксплуатации ШВН-1М ТО", объединение "Черновцылегмаш", 1993 г), яка має нерухомий голковий циліндр, r CM CD O) 7627 оснащений язичковими голками, обертовий замок для переміщення язичкових голок, порожній нитководій для петлетворних ниток, нерухомий шпулярник для петлетворних ниток, механізм відтяжки, зв'язаний з обертовим замком зубчастими передачами. Проте, машину у такому вигляді не можна використати безпосередньо для виробництва ґнота.. Якщо петлетворні нитки подаються з нерухомого шпулярника, то вони обкручують пучок ниток ґнота і обриваються. Для в'язання ґнота виникає потреба внести деякі зміни у конструкцію машини типу ШВН, щоб забезпечити вироблення необхідної структури ґнота. Для вироблення ґнота машина оснащена нерухомим шпулярником для паралельних ниток, з яких складається гніт, а також елементами для складання ниток у пучок та направлення його у порожнину голкового циліндра. Крім того, машина має обертовий шпулярник для петлетворних ниток Голковий циліндр машини оснащено трьоми язичковими голками. Машина у такому вигляді дає можливість в'язати гніт пропонованої структури. Корисна модель пояснюється кресленням, де на Фіг.1 показано структуру ґнота, на Фіг.2 - загальний вигляд машини для його виготовлення, на Фіг.З - розріз у збільшеному масштабі механізма в'язання цієї машини. Пропонований гніт складається з паралельних ниток 1 (Фіг.1) і рядів кулірних петель 2, які стягують їх в один пучок. Кількість паралельних ниток 1 залежить від товщини свічки, для якої призначено гніт, і може становити від 13 до 60 штук. Ряд кулірних петель складається з трьох петель, вироблених із зрівноваженої нитки, наприклад, бавовняної пряжі 15,4 текс х 2. Для вироблення такої структури ґнота іпнуров'язальну машину оснащено нерухомим підлоговим шпулярником 3 (Фіг.2), на якому розміщено необхідну кількість бобін 4 для паралельних ниток 5. Для кожної нитки 5 машина має нитконатягувача 6. Для збирання усіх паралельних ниток 5 машина має глазок 7, а глазок 8 служить для направлення їх у порожнину 9 обертового в'язального нитководія 10 петлетворної нитки, на якому закріплено кронштейн 11 для бобіни 12, що несе зрівноважену петлетворну нитку 13, призначену для вироблення кулірних петель. Для натягування нитки 13 служить нитконатягувач 14, в який нитка 13 направляється глазком 15, що закріплено на кронштейні 16. Кронштейни 15, 16 та нитконатягувач 14 разом утворюють обертовий шпулярник Пучок ниток Обв'язка Лінійна густина нитки 15,4 текс х 2 15,4 текс х2 15,4 текс х2 15,4 текс х 2 15,4 текс х 2 17 петлетворних ниток. На виході нитконатягувача 14 розташована трубочка 18 (фіг. 3), що розміщена у порожнині 9 нитководія 10. Нитководій 10 має отвір 19 для направлення нитки 13 під гачки 20 трьох язичкових голок 21, які розміщено у нерухомому голковому циліндрі 22, що має діаметр 6 мм. Язичкові голки 21 приводяться до руху обертовими замками 23, які отримують обертовий рух від привода машини. Язичкові голки 21 мають вигін у напрямку їх спинок, щоб зменшити відстань їх головок 20 до осі циліндра 22, відбійна площина якого виконана у вигляді проміжної втулки 24. Діаметр проміжної втулки 24 підбирається у залежності від діаметра вироблюваного ґнота. Для відтягування виробленого ґнота машина має механізм відтяжки 25, який кінематично за допомогою зубчастих передач зв'язано з обертовими замками 23. Пропонований гніт виробляється на машині наступним чином. Паралельні нитки 5 (фіг. 2) натягуються нитконатягувачем 6, збираються у пучок глазком 7 і глазком 8 направляються у поржнину 9 обертового нитководія 10. Петлетворна нитка 13 натягується нитконатягувачем 14, проходить по трубочці 18 і глазком 19 направляється під гачки 20 голок 21 (фіг. 3). Голки 21, переміщуючись замками 23, утворюють петлі 2 (фіг. 1) на відбійній площині втулки 24 (фіг. 3). Петлі стягують паралельні нитки у пучок завдяки вигону голок 21 та діаметру втулки 24, який є меншим за діаметр голкового циліндра 22. Отриманий гніт втягується у порожнину голкового циліндра 22, відводиться механізмом відтяжки 25 і скидається у контейнер 26. Щільність петель за вертикаллю визначається швидкістю відтягування ґнота, яка задається підбором числа зубців змінних шестерінок зубчастої передачі, що зв'язує механізм відтяжки з обертовими замками 23. Пропонований гніт можна використовувати для свічок побутового призначення, сувенірного характера, а також для церковних обрядів. У таблиці наведено характеристики ґнотів, вироблених за пропонованою технологією з бавовняної пряжі. Таким чином, пропонований гніт забезпечує виробництво ґнотів для свічок різного призначення. Вони мають круглий переріз; забезпечують синхронне згоряння ґнота і воска, або воскопарафінової суміші; під час згоряння свічки не утворюється кіптява. Кількість ниток 1 1 1 1 1 Лінійна густина ниток 15,4 текс х 2 15,4 текс х 2 15,4 текс х 2 50 текс 50 текс Кількість ниток 13 23 ЗО ЗО 40 Лінійна густиДіаметр свічна ґнота,г/м ки,мм 0,63 1,072 1,080 1,880 2,391 12-14 20 25 ЗО 35 7627 Комп'ютерна верстка М Клюкін Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
