Спосіб захисту та ремонту залізобетонних конструкцій
Номер патенту: 76451
Опубліковано: 10.01.2013
Автори: Крученюк Василь Данилович, Коваленко Олександр Васильович
Формула / Реферат

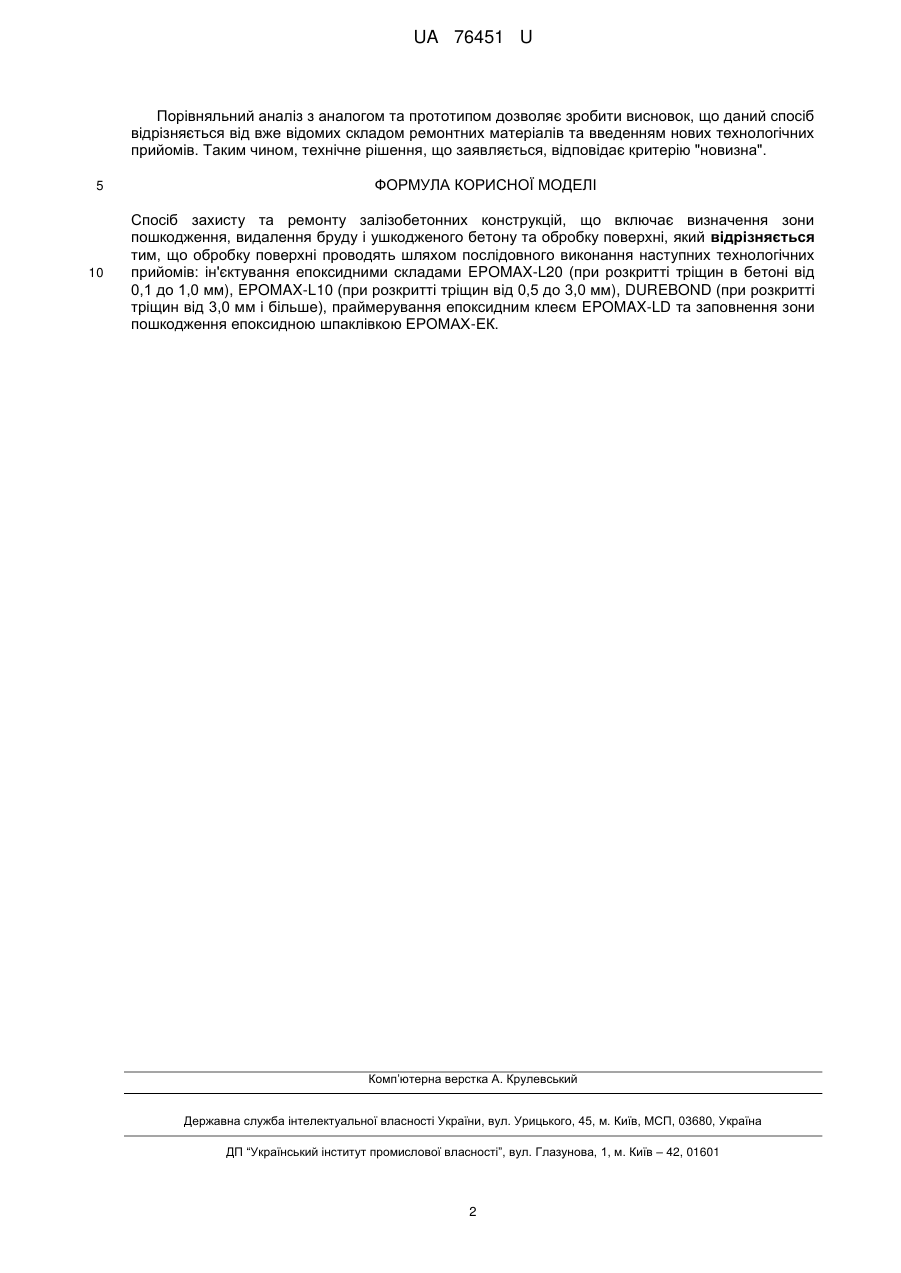

Спосіб захисту та ремонту залізобетонних конструкцій, що включає визначення зони пошкодження, видалення бруду і ушкодженого бетону та обробку поверхні, який відрізняється тим, що обробку поверхні проводять шляхом послідовного виконання наступних технологічних прийомів: ін'єктування епоксидними складами EPOMAX-L20 (при розкритті тріщин в бетоні від 0,1 до 1,0 мм), EPOMAX-L10 (при розкритті тріщин від 0,5 до 3,0 мм), DUREBOND (при розкритті тріщин від 3,0 мм і більше), праймерування епоксидним клеєм EPOMAX-LD та заповнення зони пошкодження епоксидною шпаклівкою ЕРОМАХ-ЕК.
Текст

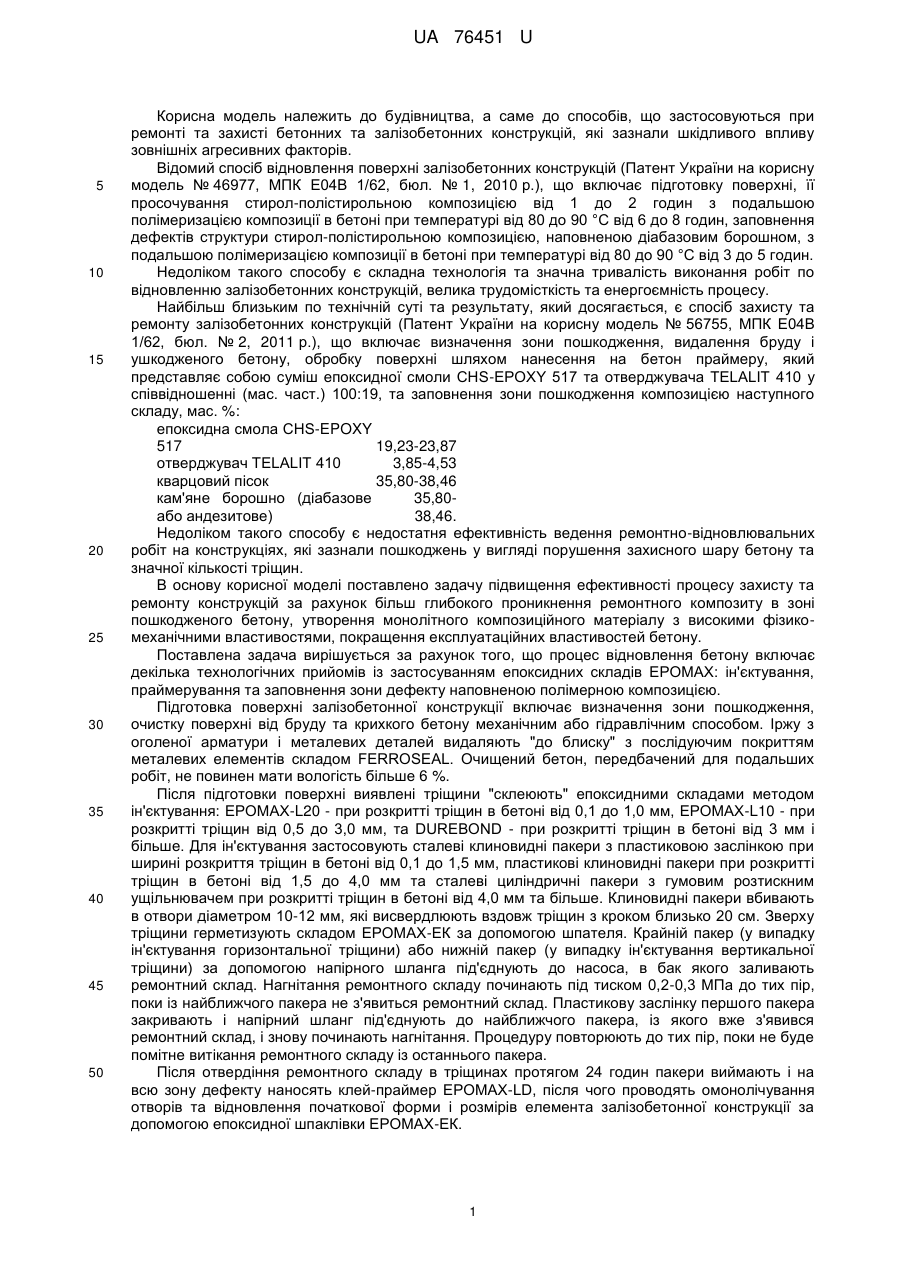

Реферат: UA 76451 U UA 76451 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до будівництва, а саме до способів, що застосовуються при ремонті та захисті бетонних та залізобетонних конструкцій, які зазнали шкідливого впливу зовнішніх агресивних факторів. Відомий спосіб відновлення поверхні залізобетонних конструкцій (Патент України на корисну модель № 46977, МПК Е04В 1/62, бюл. № 1, 2010 р.), що включає підготовку поверхні, її просочування стирол-полістирольною композицією від 1 до 2 годин з подальшою полімеризацією композиції в бетоні при температурі від 80 до 90 °C від 6 до 8 годин, заповнення дефектів структури стирол-полістирольною композицією, наповненою діабазовим борошном, з подальшою полімеризацією композиції в бетоні при температурі від 80 до 90 °C від 3 до 5 годин. Недоліком такого способу є складна технологія та значна тривалість виконання робіт по відновленню залізобетонних конструкцій, велика трудомісткість та енергоємність процесу. Найбільш близьким по технічній суті та результату, який досягається, є спосіб захисту та ремонту залізобетонних конструкцій (Патент України на корисну модель № 56755, МПК Е04В 1/62, бюл. № 2, 2011 р.), що включає визначення зони пошкодження, видалення бруду і ушкодженого бетону, обробку поверхні шляхом нанесення на бетон праймеру, який представляє собою суміш епоксидної смоли CHS-EPOXY 517 та отверджувача TELALIT 410 у співвідношенні (мас. част.) 100:19, та заповнення зони пошкодження композицією наступного складу, мас. %: епоксидна смола CHS-EPOXY 517 19,23-23,87 отверджувач TELALIT 410 3,85-4,53 кварцовий пісок 35,80-38,46 кам'яне борошно (діабазове 35,80або андезитове) 38,46. Недоліком такого способу є недостатня ефективність ведення ремонтно-відновлювальних робіт на конструкціях, які зазнали пошкоджень у вигляді порушення захисного шару бетону та значної кількості тріщин. В основу корисної моделі поставлено задачу підвищення ефективності процесу захисту та ремонту конструкцій за рахунок більш глибокого проникнення ремонтного композиту в зоні пошкодженого бетону, утворення монолітного композиційного матеріалу з високими фізикомеханічними властивостями, покращення експлуатаційних властивостей бетону. Поставлена задача вирішується за рахунок того, що процес відновлення бетону включає декілька технологічних прийомів із застосуванням епоксидних складів ЕРОМАХ: ін'єктування, праймерування та заповнення зони дефекту наповненою полімерною композицією. Підготовка поверхні залізобетонної конструкції включає визначення зони пошкодження, очистку поверхні від бруду та крихкого бетону механічним або гідравлічним способом. Іржу з оголеної арматури і металевих деталей видаляють "до блиску" з послідуючим покриттям металевих елементів складом FERROSEAL. Очищений бетон, передбачений для подальших робіт, не повинен мати вологість більше 6 %. Після підготовки поверхні виявлені тріщини "склеюють" епоксидними складами методом ін'єктування: EPOMAX-L20 - при розкритті тріщин в бетоні від 0,1 до 1,0 мм, EPOMAX-L10 - при розкритті тріщин від 0,5 до 3,0 мм, та DUREBOND - при розкритті тріщин в бетоні від 3 мм і більше. Для ін'єктування застосовують сталеві клиновидні пакери з пластиковою заслінкою при ширині розкриття тріщин в бетоні від 0,1 до 1,5 мм, пластикові клиновидні пакери при розкритті тріщин в бетоні від 1,5 до 4,0 мм та сталеві циліндричні пакери з гумовим розтискним ущільнювачем при розкритті тріщин в бетоні від 4,0 мм та більше. Клиновидні пакери вбивають в отвори діаметром 10-12 мм, які висвердлюють вздовж тріщин з кроком близько 20 см. Зверху тріщини герметизують складом ЕРОМАХ-ЕК за допомогою шпателя. Крайній пакер (у випадку ін'єктування горизонтальної тріщини) або нижній пакер (у випадку ін'єктування вертикальної тріщини) за допомогою напірного шланга під'єднують до насоса, в бак якого заливають ремонтний склад. Нагнітання ремонтного складу починають під тиском 0,2-0,3 МПа до тих пір, поки із найближчого пакера не з'явиться ремонтний склад. Пластикову заслінку першого пакера закривають і напірний шланг під'єднують до найближчого пакера, із якого вже з'явився ремонтний склад, і знову починають нагнітання. Процедуру повторюють до тих пір, поки не буде помітне витікання ремонтного складу із останнього пакера. Після отвердіння ремонтного складу в тріщинах протягом 24 годин пакери виймають і на всю зону дефекту наносять клей-праймер EPOMAX-LD, після чого проводять омонолічування отворів та відновлення початкової форми і розмірів елемента залізобетонної конструкції за допомогою епоксидної шпаклівки ЕРОМАХ-ЕК. 1 UA 76451 U Порівняльний аналіз з аналогом та прототипом дозволяє зробити висновок, що даний спосіб відрізняється від вже відомих складом ремонтних матеріалів та введенням нових технологічних прийомів. Таким чином, технічне рішення, що заявляється, відповідає критерію "новизна". 5 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб захисту та ремонту залізобетонних конструкцій, що включає визначення зони пошкодження, видалення бруду і ушкодженого бетону та обробку поверхні, який відрізняється тим, що обробку поверхні проводять шляхом послідовного виконання наступних технологічних прийомів: ін'єктування епоксидними складами EPOMAX-L20 (при розкритті тріщин в бетоні від 0,1 до 1,0 мм), EPOMAX-L10 (при розкритті тріщин від 0,5 до 3,0 мм), DUREBOND (при розкритті тріщин від 3,0 мм і більше), праймерування епоксидним клеєм EPOMAX-LD та заповнення зони пошкодження епоксидною шпаклівкою ЕРОМАХ-ЕК. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for protection and repair of reinforced-concrete constructions
Автори англійськоюKovalenko Oleksandr Vasyliovych, Krucheniuk Vasyl Danylovych
Назва патенту російськоюСпособ защиты и ремонта железобетонных конструкций
Автори російськоюКоваленко Александр Васильевич, Крученюк Василий Данилович
МПК / Мітки
МПК: E04B 1/62
Мітки: захисту, ремонту, спосіб, конструкцій, залізобетонних
