Спосіб укріплення і захисту будівельних конструкцій

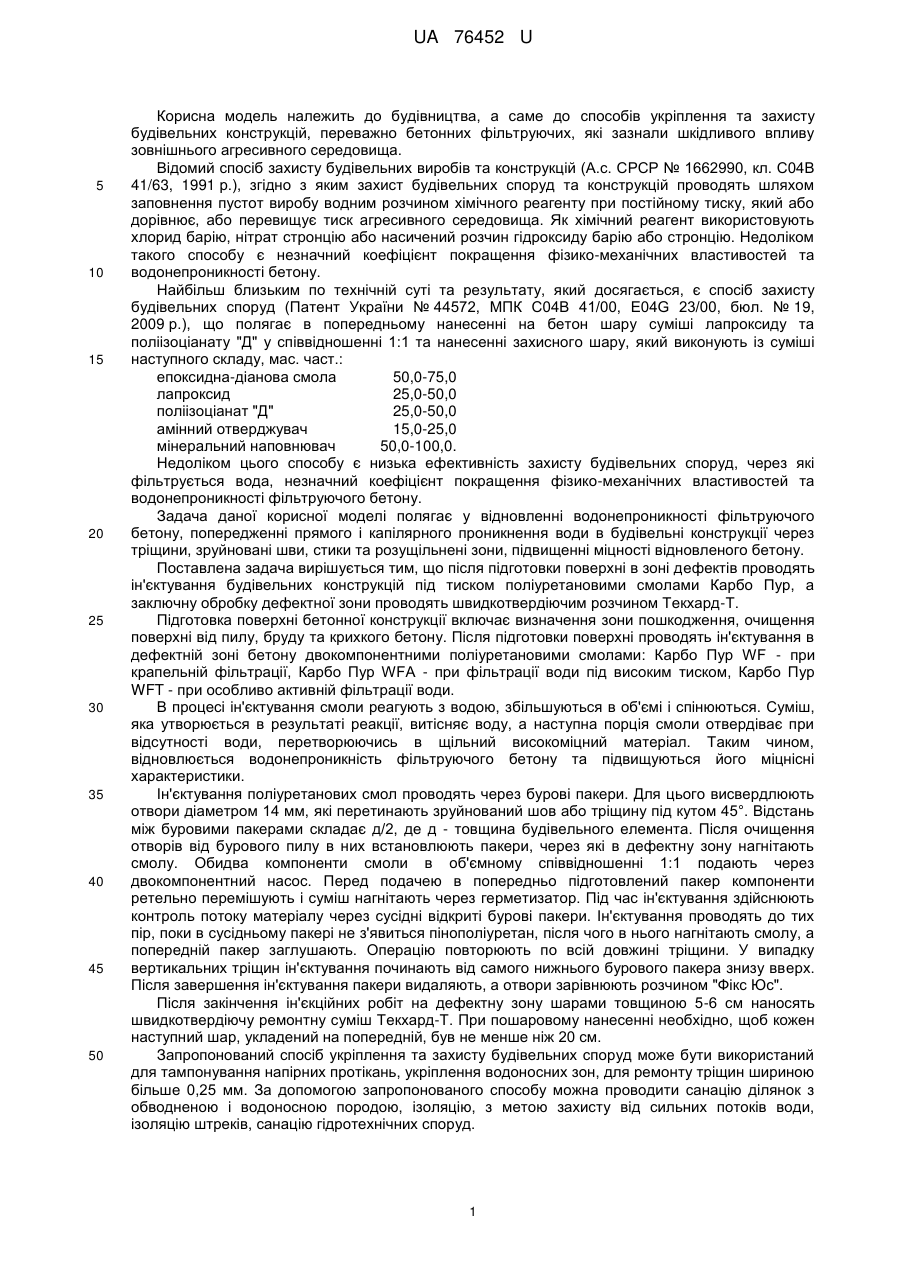

Реферат: Спосіб укріплення та захисту будівельних конструкцій включає підготовку поверхні, обробку захисною композицією та заповнення дефектів структури бетону ремонтною композицією. Заповнення дефектів починають з процесу ін'єктування із застосуванням пінополіуретанових смол Карбо Пур (Carbo Pur), а кінцеву обробку зони дефектів проводять швидкотвердіючим високоміцним, водонепроникним розчином Текхард-Т (Tekhard-T). UA 76452 U (54) СПОСІБ УКРІПЛЕННЯ І ЗАХИСТУ БУДІВЕЛЬНИХ КОНСТРУКЦІЙ UA 76452 U UA 76452 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до будівництва, а саме до способів укріплення та захисту будівельних конструкцій, переважно бетонних фільтруючих, які зазнали шкідливого впливу зовнішнього агресивного середовища. Відомий спосіб захисту будівельних виробів та конструкцій (А.с. СРСР № 1662990, кл. С04В 41/63, 1991 р.), згідно з яким захист будівельних споруд та конструкцій проводять шляхом заповнення пустот виробу водним розчином хімічного реагенту при постійному тиску, який або дорівнює, або перевищує тиск агресивного середовища. Як хімічний реагент використовують хлорид барію, нітрат стронцію або насичений розчин гідроксиду барію або стронцію. Недоліком такого способу є незначний коефіцієнт покращення фізико-механічних властивостей та водонепроникності бетону. Найбільш близьким по технічній суті та результату, який досягається, є спосіб захисту будівельних споруд (Патент України № 44572, МПК С04В 41/00, E04G 23/00, бюл. № 19, 2009 р.), що полягає в попередньому нанесенні на бетон шару суміші лапроксиду та поліізоціанату "Д" у співвідношенні 1:1 та нанесенні захисного шару, який виконують із суміші наступного складу, мас. част.: епоксидна-діанова смола 50,0-75,0 лапроксид 25,0-50,0 поліізоціанат "Д" 25,0-50,0 амінний отверджувач 15,0-25,0 мінеральний наповнювач 50,0-100,0. Недоліком цього способу є низька ефективність захисту будівельних споруд, через які фільтрується вода, незначний коефіцієнт покращення фізико-механічних властивостей та водонепроникності фільтруючого бетону. Задача даної корисної моделі полягає у відновленні водонепроникності фільтруючого бетону, попередженні прямого і капілярного проникнення води в будівельні конструкції через тріщини, зруйновані шви, стики та розущільнені зони, підвищенні міцності відновленого бетону. Поставлена задача вирішується тим, що після підготовки поверхні в зоні дефектів проводять ін'єктування будівельних конструкцій під тиском поліуретановими смолами Карбо Пур, а заключну обробку дефектної зони проводять швидкотвердіючим розчином Текхард-Т. Підготовка поверхні бетонної конструкції включає визначення зони пошкодження, очищення поверхні від пилу, бруду та крихкого бетону. Після підготовки поверхні проводять ін'єктування в дефектній зоні бетону двокомпонентними поліуретановими смолами: Карбо Пур WF - при крапельній фільтрації, Карбо Пур WFA - при фільтрації води під високим тиском, Карбо Пур WFT - при особливо активній фільтрації води. В процесі ін'єктування смоли реагують з водою, збільшуються в об'ємі і спінюються. Суміш, яка утворюється в результаті реакції, витісняє воду, а наступна порція смоли отвердіває при відсутності води, перетворюючись в щільний високоміцний матеріал. Таким чином, відновлюється водонепроникність фільтруючого бетону та підвищуються його міцнісні характеристики. Ін'єктування поліуретанових смол проводять через бурові пакери. Для цього висвердлюють отвори діаметром 14 мм, які перетинають зруйнований шов або тріщину під кутом 45°. Відстань між буровими пакерами складає д/2, де д - товщина будівельного елемента. Після очищення отворів від бурового пилу в них встановлюють пакери, через які в дефектну зону нагнітають смолу. Обидва компоненти смоли в об'ємному співвідношенні 1:1 подають через двокомпонентний насос. Перед подачею в попередньо підготовлений пакер компоненти ретельно перемішують і суміш нагнітають через герметизатор. Під час ін'єктування здійснюють контроль потоку матеріалу через сусідні відкриті бурові пакери. Ін'єктування проводять до тих пір, поки в сусідньому пакері не з'явиться пінополіуретан, після чого в нього нагнітають смолу, а попередній пакер заглушають. Операцію повторюють по всій довжині тріщини. У випадку вертикальних тріщин ін'єктування починають від самого нижнього бурового пакера знизу вверх. Після завершення ін'єктування пакери видаляють, а отвори зарівнюють розчином "Фікс Юс". Після закінчення ін'єкційних робіт на дефектну зону шарами товщиною 5-6 см наносять швидкотвердіючу ремонтну суміш Текхард-Т. При пошаровому нанесенні необхідно, щоб кожен наступний шар, укладений на попередній, був не менше ніж 20 см. Запропонований спосіб укріплення та захисту будівельних споруд може бути використаний для тампонування напірних протікань, укріплення водоносних зон, для ремонту тріщин шириною більше 0,25 мм. За допомогою запропонованого способу можна проводити санацію ділянок з обводненою і водоносною породою, ізоляцію, з метою захисту від сильних потоків води, ізоляцію штреків, санацію гідротехнічних споруд. 1 UA 76452 U 5 Порівняльний аналіз технічного рішення, що заявляється, з аналогом та найближчим прототипом дозволяє зробити висновок, що даний спосіб укріплення та захисту будівельних конструкцій відрізняється від відомих використанням нових технологічних режимів і складом ремонтного матеріалу. Таким чином, технічне рішення, що заявляється, відповідає критерію "новизна". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Спосіб укріплення та захисту будівельних конструкцій, що включає підготовку поверхні, обробку захисною композицією та заповнення дефектів структури бетону ремонтною композицією, який відрізняється тим, що заповнення дефектів починають з процесу ін'єктування із застосуванням пінополіуретанових смол Карбо Пур (Carbo Pur), а кінцеву обробку зони дефектів проводять швидкотвердіючим високоміцним, водонепроникним розчином Текхард-Т (Tekhard-T). Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
