Спосіб захисту та ремонту залізобетонних конструкцій

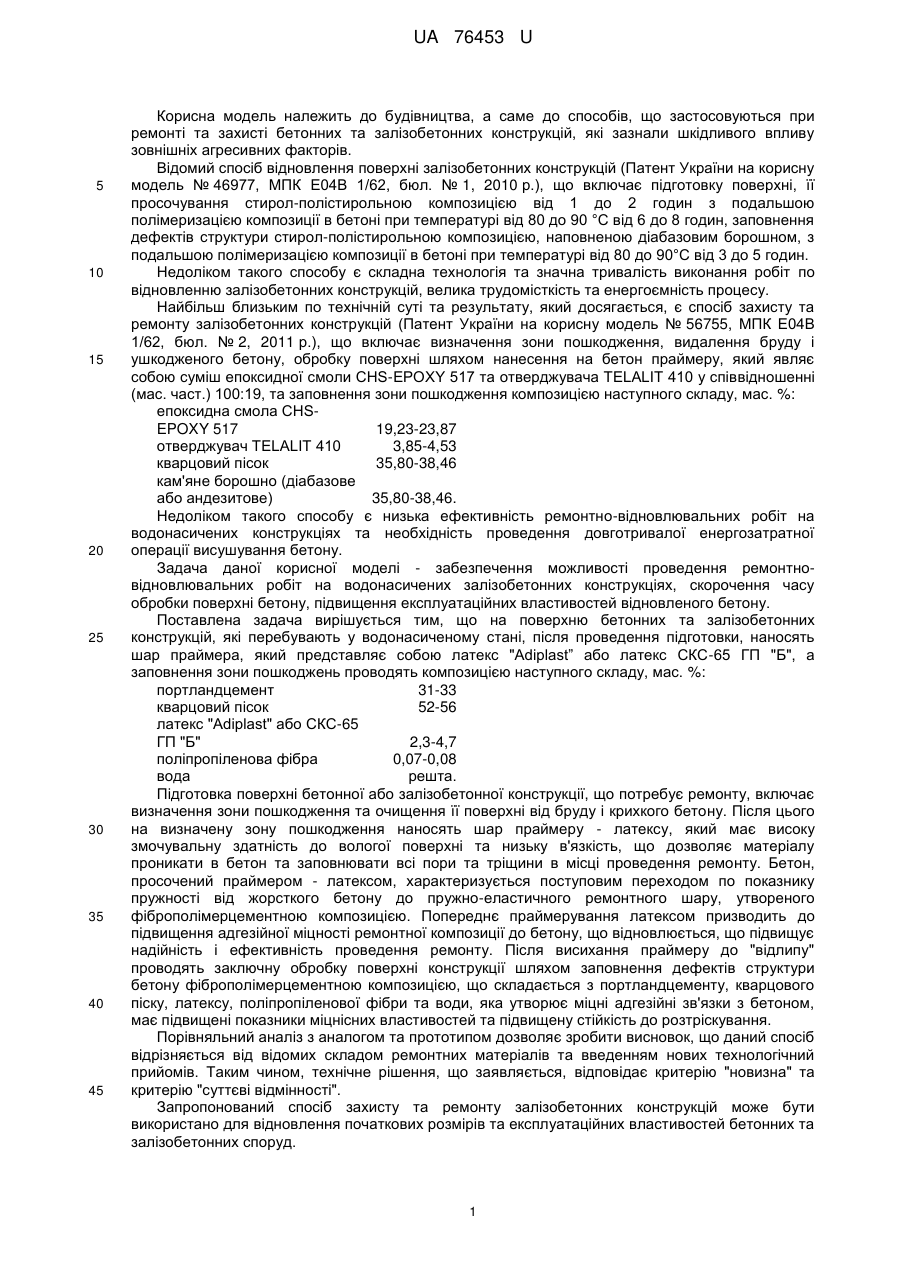

Реферат: UA 76453 U UA 76453 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до будівництва, а саме до способів, що застосовуються при ремонті та захисті бетонних та залізобетонних конструкцій, які зазнали шкідливого впливу зовнішніх агресивних факторів. Відомий спосіб відновлення поверхні залізобетонних конструкцій (Патент України на корисну модель № 46977, МПК Е04В 1/62, бюл. № 1, 2010 р.), що включає підготовку поверхні, її просочування стирол-полістирольною композицією від 1 до 2 годин з подальшою полімеризацією композиції в бетоні при температурі від 80 до 90 °C від 6 до 8 годин, заповнення дефектів структури стирол-полістирольною композицією, наповненою діабазовим борошном, з подальшою полімеризацією композиції в бетоні при температурі від 80 до 90°C від 3 до 5 годин. Недоліком такого способу є складна технологія та значна тривалість виконання робіт по відновленню залізобетонних конструкцій, велика трудомісткість та енергоємність процесу. Найбільш близьким по технічній суті та результату, який досягається, є спосіб захисту та ремонту залізобетонних конструкцій (Патент України на корисну модель № 56755, МПК Е04В 1/62, бюл. № 2, 2011 р.), що включає визначення зони пошкодження, видалення бруду і ушкодженого бетону, обробку поверхні шляхом нанесення на бетон праймеру, який являє собою суміш епоксидної смоли CHS-EPOXY 517 та отверджувача TELALIT 410 у співвідношенні (мас. част.) 100:19, та заповнення зони пошкодження композицією наступного складу, мас. %: епоксидна смола CHSEPOXY 517 19,23-23,87 отверджувач TELALIT 410 3,85-4,53 кварцовий пісок 35,80-38,46 кам'яне борошно (діабазове або андезитове) 35,80-38,46. Недоліком такого способу є низька ефективність ремонтно-відновлювальних робіт на водонасичених конструкціях та необхідність проведення довготривалої енергозатратної операції висушування бетону. Задача даної корисної моделі - забезпечення можливості проведення ремонтновідновлювальних робіт на водонасичених залізобетонних конструкціях, скорочення часу обробки поверхні бетону, підвищення експлуатаційних властивостей відновленого бетону. Поставлена задача вирішується тим, що на поверхню бетонних та залізобетонних конструкцій, які перебувають у водонасиченому стані, після проведення підготовки, наносять шар праймера, який представляє собою латекс "Adiplast” aбo латекс СКС-65 ГП "Б", а заповнення зони пошкоджень проводять композицією наступного складу, мас. %: портландцемент 31-33 кварцовий пісок 52-56 латекс "Adiplast" або СКС-65 ГП "Б" 2,3-4,7 поліпропіленова фібра 0,07-0,08 вода решта. Підготовка поверхні бетонної або залізобетонної конструкції, що потребує ремонту, включає визначення зони пошкодження та очищення її поверхні від бруду і крихкого бетону. Після цього на визначену зону пошкодження наносять шар праймеру - латексу, який має високу змочувальну здатність до вологої поверхні та низьку в'язкість, що дозволяє матеріалу проникати в бетон та заповнювати всі пори та тріщини в місці проведення ремонту. Бетон, просочений праймером - латексом, характеризується поступовим переходом по показнику пружності від жорсткого бетону до пружно-еластичного ремонтного шару, утвореного фіброполімерцементною композицією. Попереднє праймерування латексом призводить до підвищення адгезійної міцності ремонтної композиції до бетону, що відновлюється, що підвищує надійність і ефективність проведення ремонту. Після висихання праймеру до "відлипу" проводять заключну обробку поверхні конструкції шляхом заповнення дефектів структури бетону фіброполімерцементною композицією, що складається з портландцементу, кварцового піску, латексу, поліпропіленової фібри та води, яка утворює міцні адгезійні зв'язки з бетоном, має підвищені показники міцнісних властивостей та підвищену стійкість до розтріскування. Порівняльний аналіз з аналогом та прототипом дозволяє зробити висновок, що даний спосіб відрізняється від відомих складом ремонтних матеріалів та введенням нових технологічний прийомів. Таким чином, технічне рішення, що заявляється, відповідає критерію "новизна" та критерію "суттєві відмінності". Запропонований спосіб захисту та ремонту залізобетонних конструкцій може бути використано для відновлення початкових розмірів та експлуатаційних властивостей бетонних та залізобетонних споруд. 1 UA 76453 U Застосування фіброполімерцементної ремонтної композиції вказаного складу дає змогу одержати в зоні дефекту монолітний композиційний матеріал з високими фізико-механічними властивостями та дозволяє ремонтувати дефекти різних розмірів бетонних та залізобетонних конструкцій безпосередньо в місці їх експлуатації. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Спосіб захисту та ремонту залізобетонних конструкцій, що включає визначення зони пошкодження, видалення бруду і ушкодженого бетону та обробку поверхні, який відрізняється тим, що обробку поверхні проводять шляхом нанесення на бетон праймеру-латексу "Adiplast" або СКС-65 ГП "Б", а заповнення зони пошкоджень проводять композицією наступного складу, мас. %: портландцемент 31-33 кварцовий пісок 52-56 латекс "Adiplast" або СКС-65 2,3-4,7 ГП "Б" поліпропіленова фібра 0,07-0,08 вода решта. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
