Пневматичний висівний апарат

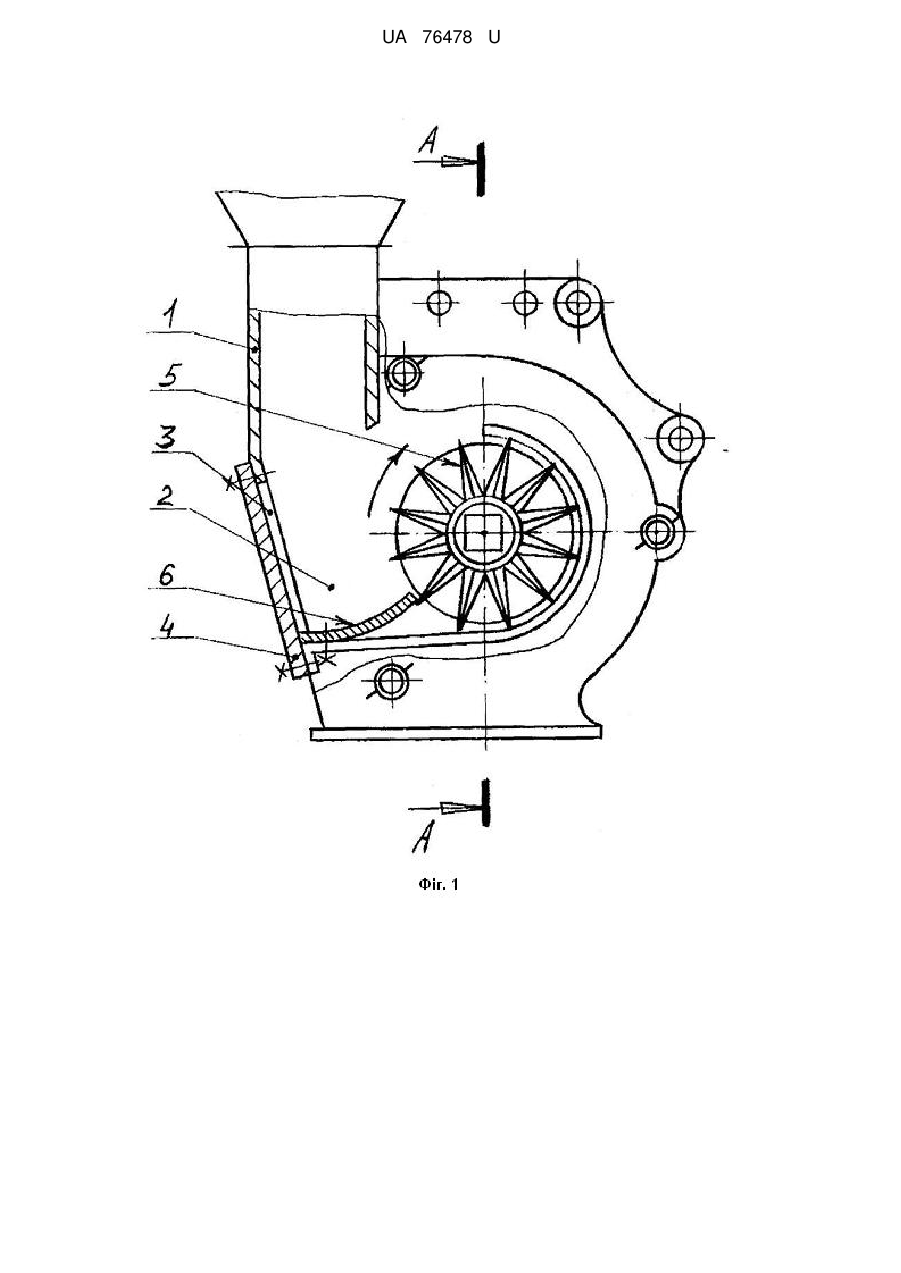

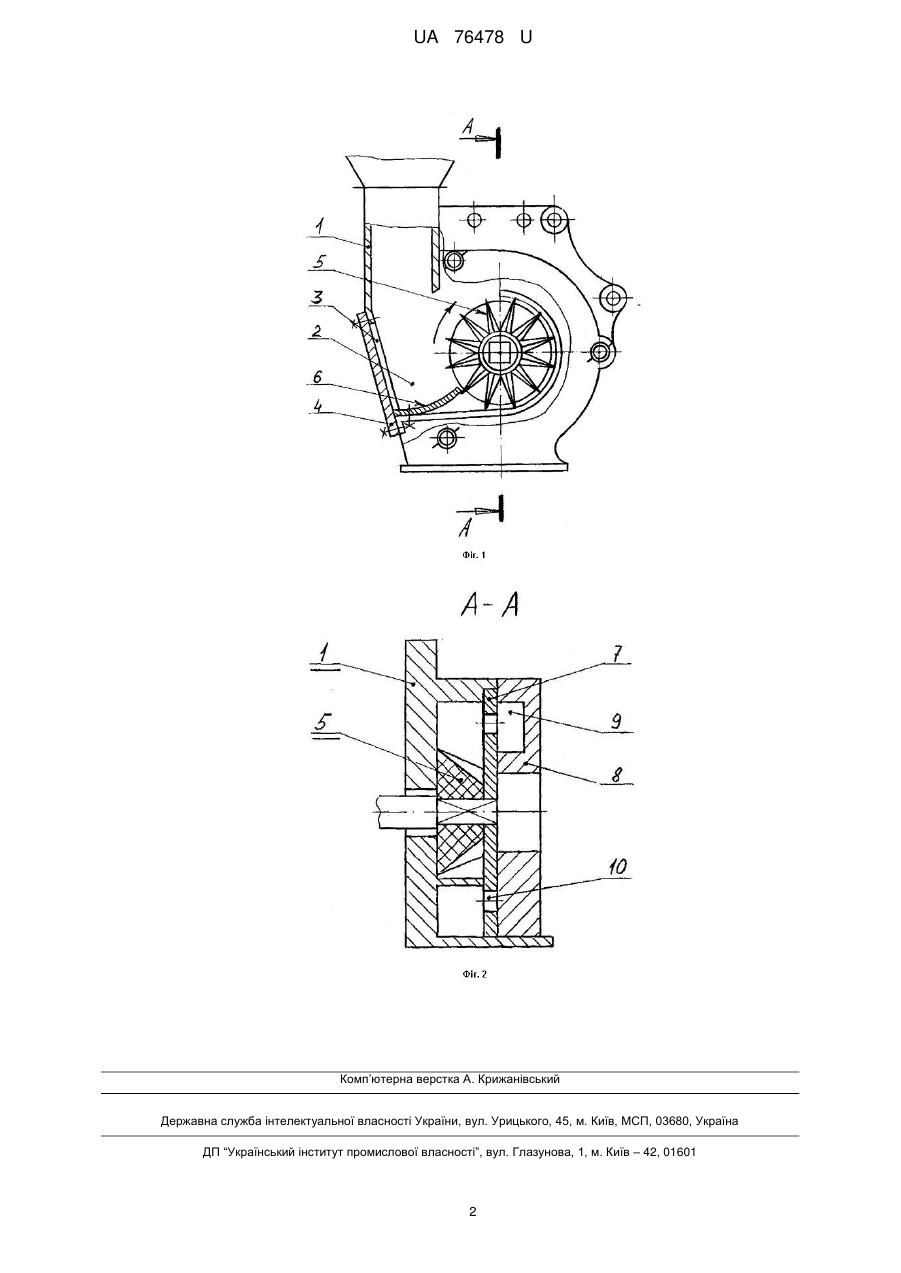

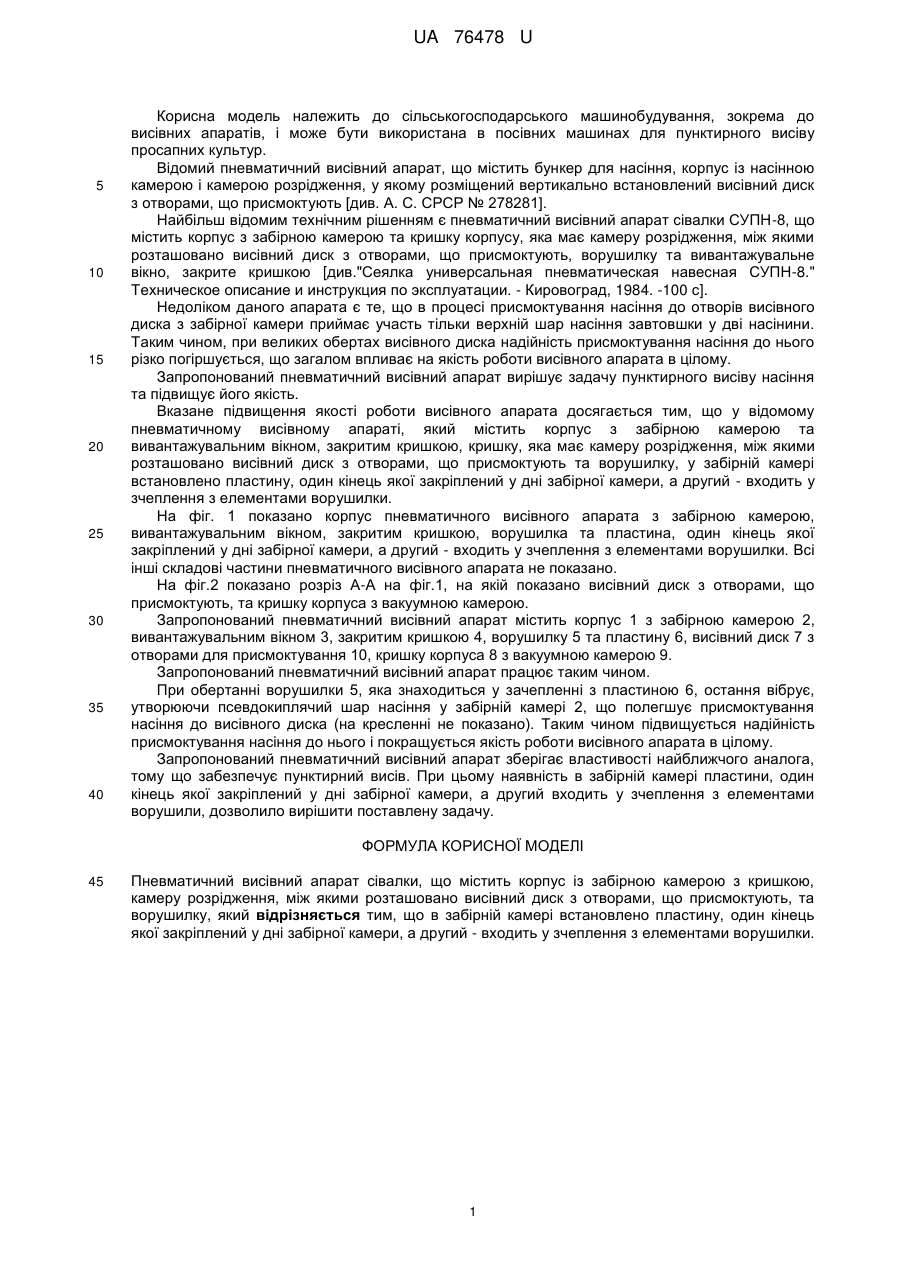

Реферат: Пневматичний висівний апарат сівалки містить корпус із забірною камерою з кришкою, камеру розрідження, між якими розташовано висівний диск з отворами, що присмоктують, та ворушилку. В забірній камері встановлено пластину, один кінець якої закріплений у дні забірної камери, а другий - входить у зчеплення з елементами ворушилки. UA 76478 U (54) ПНЕВМАТИЧНИЙ ВИСІВНИЙ АПАРАТ UA 76478 U UA 76478 U 5 10 15 20 25 30 35 40 Корисна модель належить до сільськогосподарського машинобудування, зокрема до висівних апаратів, і може бути використана в посівних машинах для пунктирного висіву просапних культур. Відомий пневматичний висівний апарат, що містить бункер для насіння, корпус із насінною камерою і камерою розрідження, у якому розміщений вертикально встановлений висівний диск з отворами, що присмоктують [див. А. С. СРСР № 278281]. Найбільш відомим технічним рішенням є пневматичний висівний апарат сівалки СУПН-8, що містить корпус з забірною камерою та кришку корпусу, яка має камеру розрідження, між якими розташовано висівний диск з отворами, що присмоктують, ворушилку та вивантажувальне вікно, закрите кришкою [див."Сеялка универсальная пневматическая навесная СУПН-8." Техническое описание и инструкция по эксплуатации. - Кировоград, 1984. -100 с]. Недоліком даного апарата є те, що в процесі присмоктування насіння до отворів висівного диска з забірної камери приймає участь тільки верхній шар насіння завтовшки у дві насінини. Таким чином, при великих обертах висівного диска надійність присмоктування насіння до нього різко погіршується, що загалом впливає на якість роботи висівного апарата в цілому. Запропонований пневматичний висівний апарат вирішує задачу пунктирного висіву насіння та підвищує його якість. Вказане підвищення якості роботи висівного апарата досягається тим, що у відомому пневматичному висівному апараті, який містить корпус з забірною камерою та вивантажувальним вікном, закритим кришкою, кришку, яка має камеру розрідження, між якими розташовано висівний диск з отворами, що присмоктують та ворушилку, у забірній камері встановлено пластину, один кінець якої закріплений у дні забірної камери, а другий - входить у зчеплення з елементами ворушилки. На фіг. 1 показано корпус пневматичного висівного апарата з забірною камерою, вивантажувальним вікном, закритим кришкою, ворушилка та пластина, один кінець якої закріплений у дні забірної камери, а другий - входить у зчеплення з елементами ворушилки. Всі інші складові частини пневматичного висівного апарата не показано. На фіг.2 показано розріз А-А на фіг.1, на якій показано висівний диск з отворами, що присмоктують, та кришку корпуса з вакуумною камерою. Запропонований пневматичний висівний апарат містить корпус 1 з забірною камерою 2, вивантажувальним вікном 3, закритим кришкою 4, ворушилку 5 та пластину 6, висівний диск 7 з отворами для присмоктування 10, кришку корпуса 8 з вакуумною камерою 9. Запропонований пневматичний висівний апарат працює таким чином. При обертанні ворушилки 5, яка знаходиться у зачепленні з пластиною 6, остання вібрує, утворюючи псевдокиплячий шар насіння у забірній камері 2, що полегшує присмоктування насіння до висівного диска (на кресленні не показано). Таким чином підвищується надійність присмоктування насіння до нього і покращується якість роботи висівного апарата в цілому. Запропонований пневматичний висівний апарат зберігає властивості найближчого аналога, тому що забезпечує пунктирний висів. При цьому наявність в забірній камері пластини, один кінець якої закріплений у дні забірної камери, а другий входить у зчеплення з елементами ворушили, дозволило вирішити поставлену задачу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Пневматичний висівний апарат сівалки, що містить корпус із забірною камерою з кришкою, камеру розрідження, між якими розташовано висівний диск з отворами, що присмоктують, та ворушилку, який відрізняється тим, що в забірній камері встановлено пластину, один кінець якої закріплений у дні забірної камери, а другий - входить у зчеплення з елементами ворушилки. 1 UA 76478 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
