Дренажне гирло

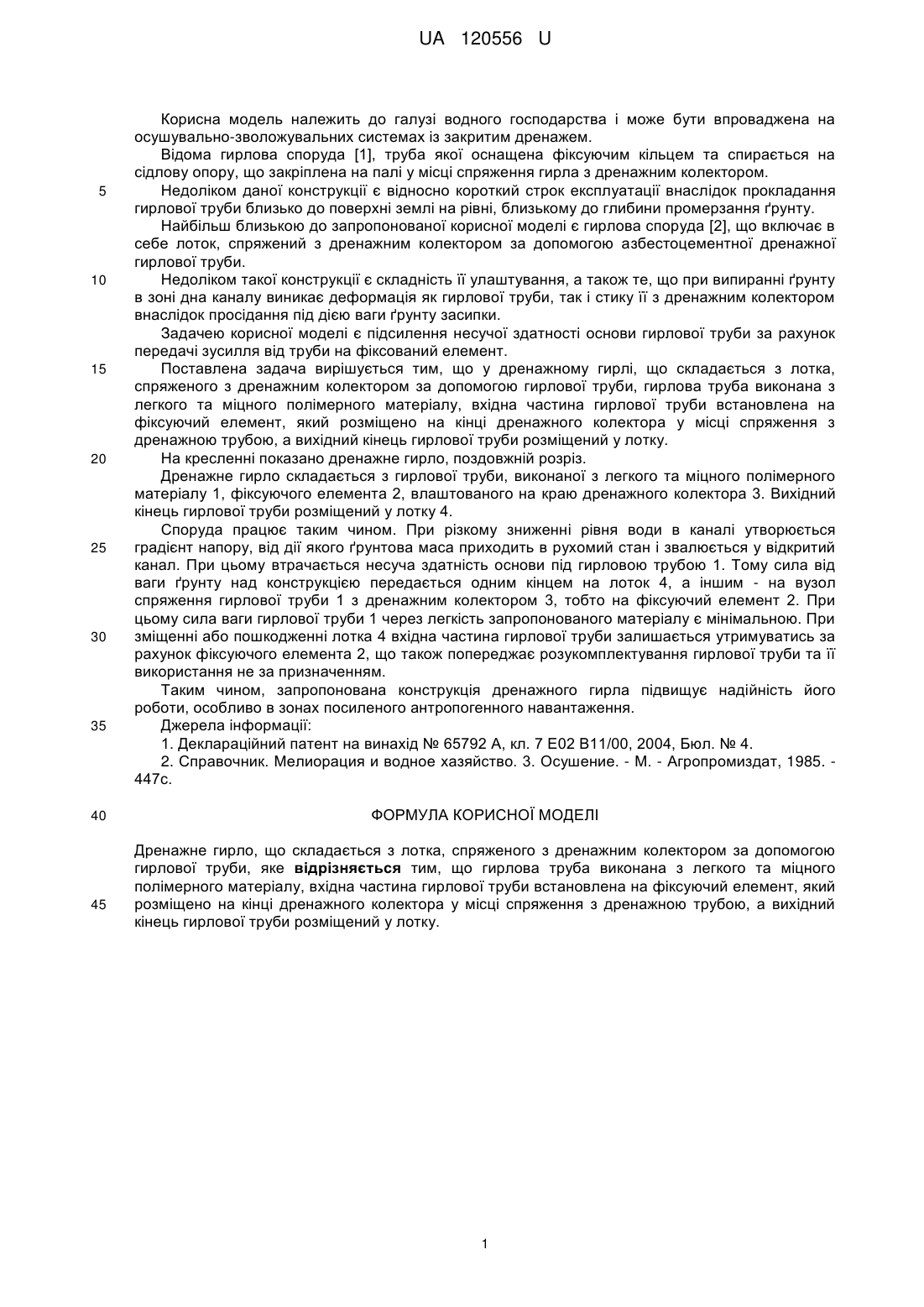

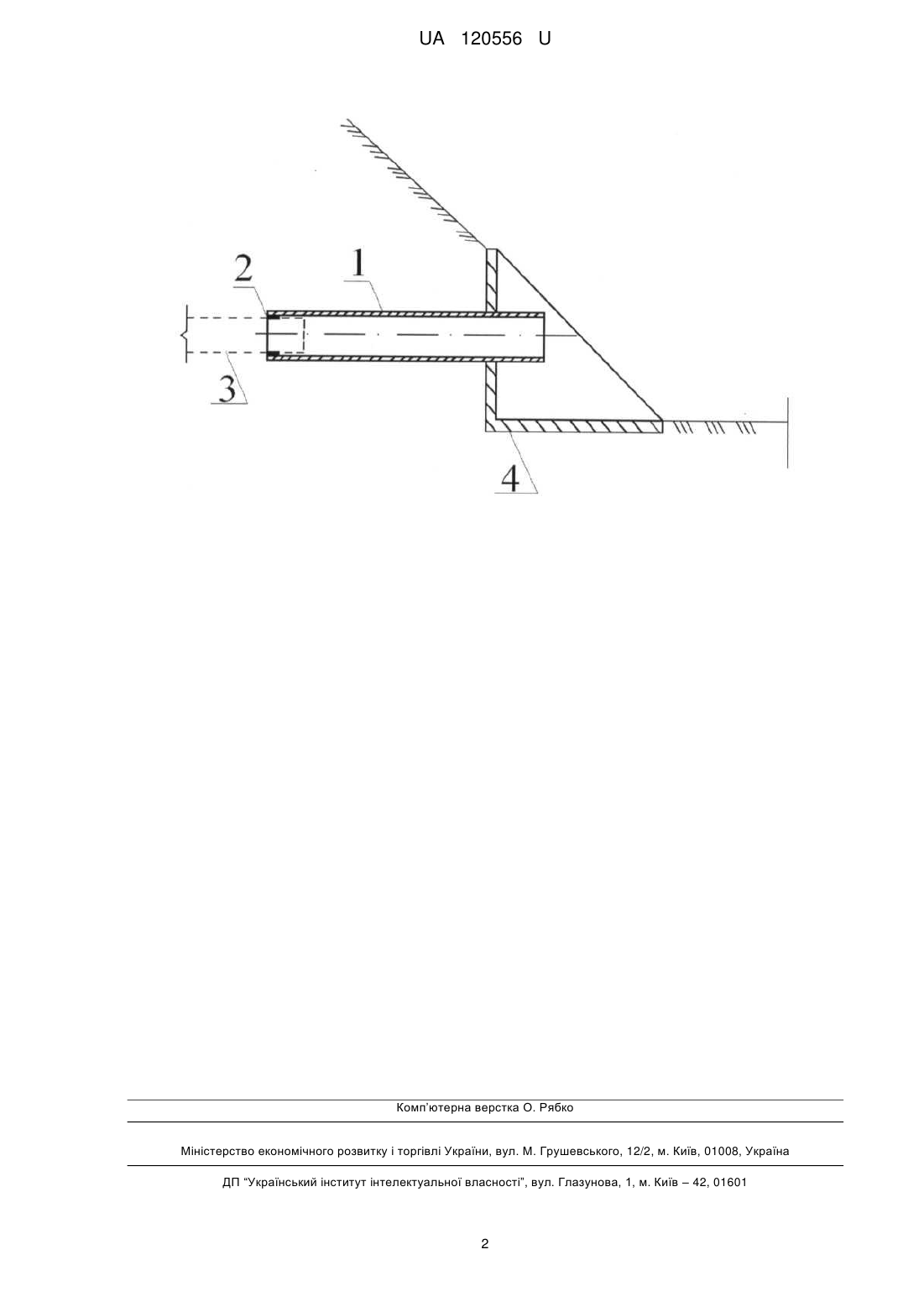

Реферат: Дренажне гирло складається з лотка, спряженого з дренажним колектором за допомогою гирлової труби. Гирлова труба виконана з легкого та міцного полімерного матеріалу. Вхідна частина гирлової труби встановлена на фіксуючий елемент, який розміщено на кінці дренажного колектора у місці спряження з дренажною трубою. Вихідний кінець гирлової труби розміщений у лотку. UA 120556 U (54) ДРЕНАЖНЕ ГИРЛО UA 120556 U UA 120556 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі водного господарства і може бути впроваджена на осушувально-зволожувальних системах із закритим дренажем. Відома гирлова споруда [1], труба якої оснащена фіксуючим кільцем та спирається на сідлову опору, що закріплена на палі у місці спряження гирла з дренажним колектором. Недоліком даної конструкції є відносно короткий строк експлуатації внаслідок прокладання гирлової труби близько до поверхні землі на рівні, близькому до глибини промерзання ґрунту. Найбільш близькою до запропонованої корисної моделі є гирлова споруда [2], що включає в себе лоток, спряжений з дренажним колектором за допомогою азбестоцементної дренажної гирлової труби. Недоліком такої конструкції є складність її улаштування, а також те, що при випиранні ґрунту в зоні дна каналу виникає деформація як гирлової труби, так і стику її з дренажним колектором внаслідок просідання під дією ваги ґрунту засипки. Задачею корисної моделі є підсилення несучої здатності основи гирлової труби за рахунок передачі зусилля від труби на фіксований елемент. Поставлена задача вирішується тим, що у дренажному гирлі, що складається з лотка, спряженого з дренажним колектором за допомогою гирлової труби, гирлова труба виконана з легкого та міцного полімерного матеріалу, вхідна частина гирлової труби встановлена на фіксуючий елемент, який розміщено на кінці дренажного колектора у місці спряження з дренажною трубою, а вихідний кінець гирлової труби розміщений у лотку. На кресленні показано дренажне гирло, поздовжній розріз. Дренажне гирло складається з гирлової труби, виконаної з легкого та міцного полімерного матеріалу 1, фіксуючого елемента 2, влаштованого на краю дренажного колектора 3. Вихідний кінець гирлової труби розміщений у лотку 4. Споруда працює таким чином. При різкому зниженні рівня води в каналі утворюється градієнт напору, від дії якого ґрунтова маса приходить в рухомий стан і звалюється у відкритий канал. При цьому втрачається несуча здатність основи під гирловою трубою 1. Тому сила від ваги ґрунту над конструкцією передається одним кінцем на лоток 4, а іншим - на вузол спряження гирлової труби 1 з дренажним колектором 3, тобто на фіксуючий елемент 2. При цьому сила ваги гирлової труби 1 через легкість запропонованого матеріалу є мінімальною. При зміщенні або пошкодженні лотка 4 вхідна частина гирлової труби залишається утримуватись за рахунок фіксуючого елемента 2, що також попереджає розукомплектування гирлової труби та її використання не за призначенням. Таким чином, запропонована конструкція дренажного гирла підвищує надійність його роботи, особливо в зонах посиленого антропогенного навантаження. Джерела інформації: 1. Деклараційний патент на винахід № 65792 А, кл. 7 Е02 В11/00, 2004, Бюл. № 4. 2. Справочник. Мелиорация и водное хазяйство. 3. Осушение. - М. - Агропромиздат, 1985. 447с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Дренажне гирло, що складається з лотка, спряженого з дренажним колектором за допомогою гирлової труби, яке відрізняється тим, що гирлова труба виконана з легкого та міцного полімерного матеріалу, вхідна частина гирлової труби встановлена на фіксуючий елемент, який розміщено на кінці дренажного колектора у місці спряження з дренажною трубою, а вихідний кінець гирлової труби розміщений у лотку. 1 UA 120556 U Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
