Трансформатор
Номер патенту: 7658
Опубліковано: 26.12.1995
Автори: Плетньов Анатолій Іванович, Горбань Іван Андрійович, Михайленко Едуард Петрович, Моргун Валерій Андрійович, Баренецький Микола Васильович, Стельмах Євген Васильович, Богданов Володимир Михайлович, Гусєв Анатолій Олексійович
Формула / Реферат

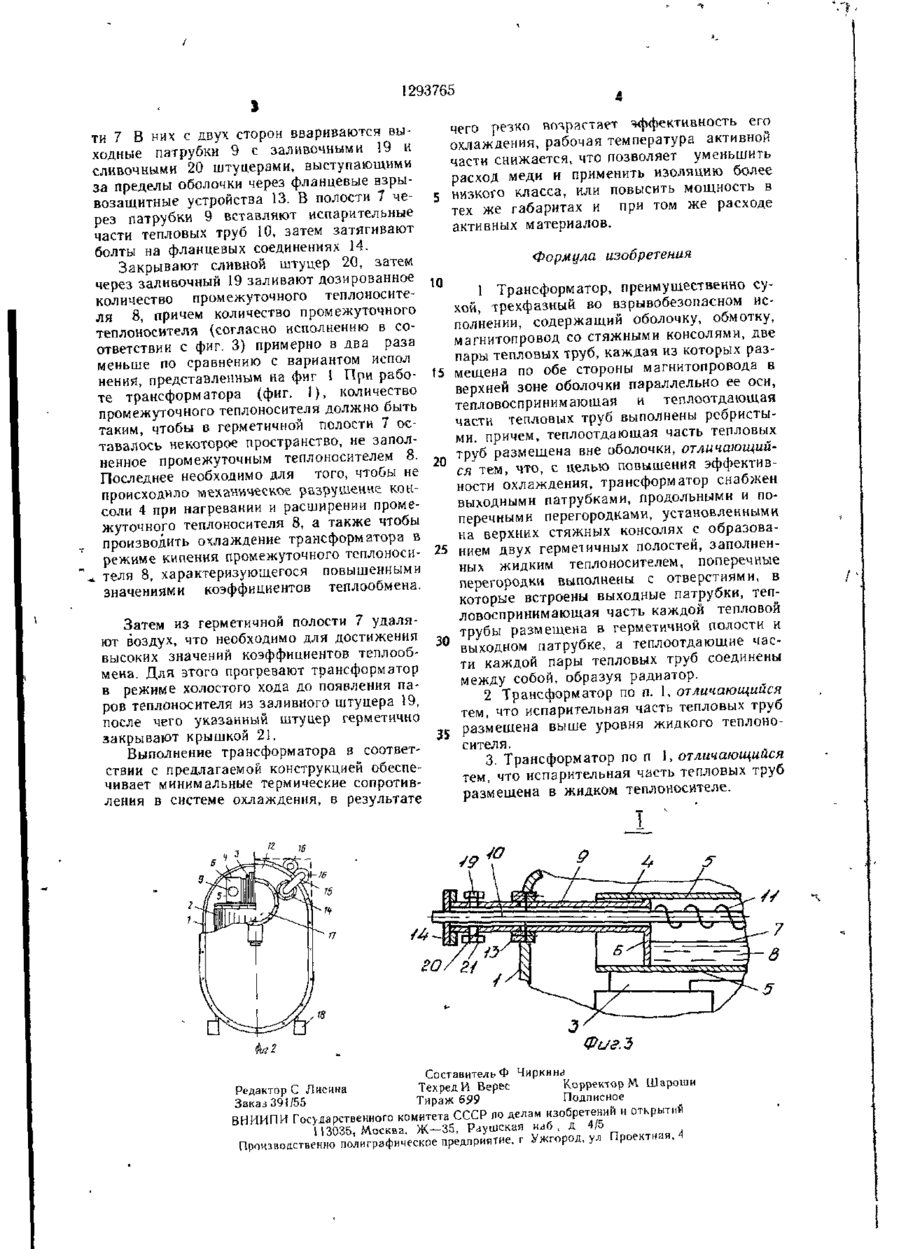

1. Трансформатор, преимущественно сухой трехфазный во взрывобезопасном исполнении, содержащий оболочку, обмотку, магнитопровод со стяжными консолями, две пары тепловых труб, каждая из которых размещена по обе стороны магнитопровода в верхней зоне оболочки параллельно ее оси, тепловоспринимающая и теплоотдающая части тепловых труб выполнены ребристыми, причем, теплоотдающая часть тепловых труб размещена вне оболочки, отличающийся тем, что, с целью повышения эффективности охлаждения, трансформатор снабжен выходными патрубками, продольными и поперечными перегородками, установленными на верхних стяжных консолях с образованием двух герметичных полостей, заполненных жидким теплоносителем, поперечные перегородки выполнены с отверстиями, в которые встроены выходные патрубки, тепловоспринимающая часть каждой тепловой трубы размещена в герметичной полости и выходном патрубке, а теплоотдающие части каждой пары тепловых труб соединены между собой, образуя радиатор.
2. Трансформатор по п.1, отличающийся тем, что испарительная часть тепловых труб размещена выше уровня жидкого теплоносителя.
3. Трансформатор по п. 1, отличающийся тем, что испарительная часть тепловых труб размещена в жидком теплоносителе.
Текст

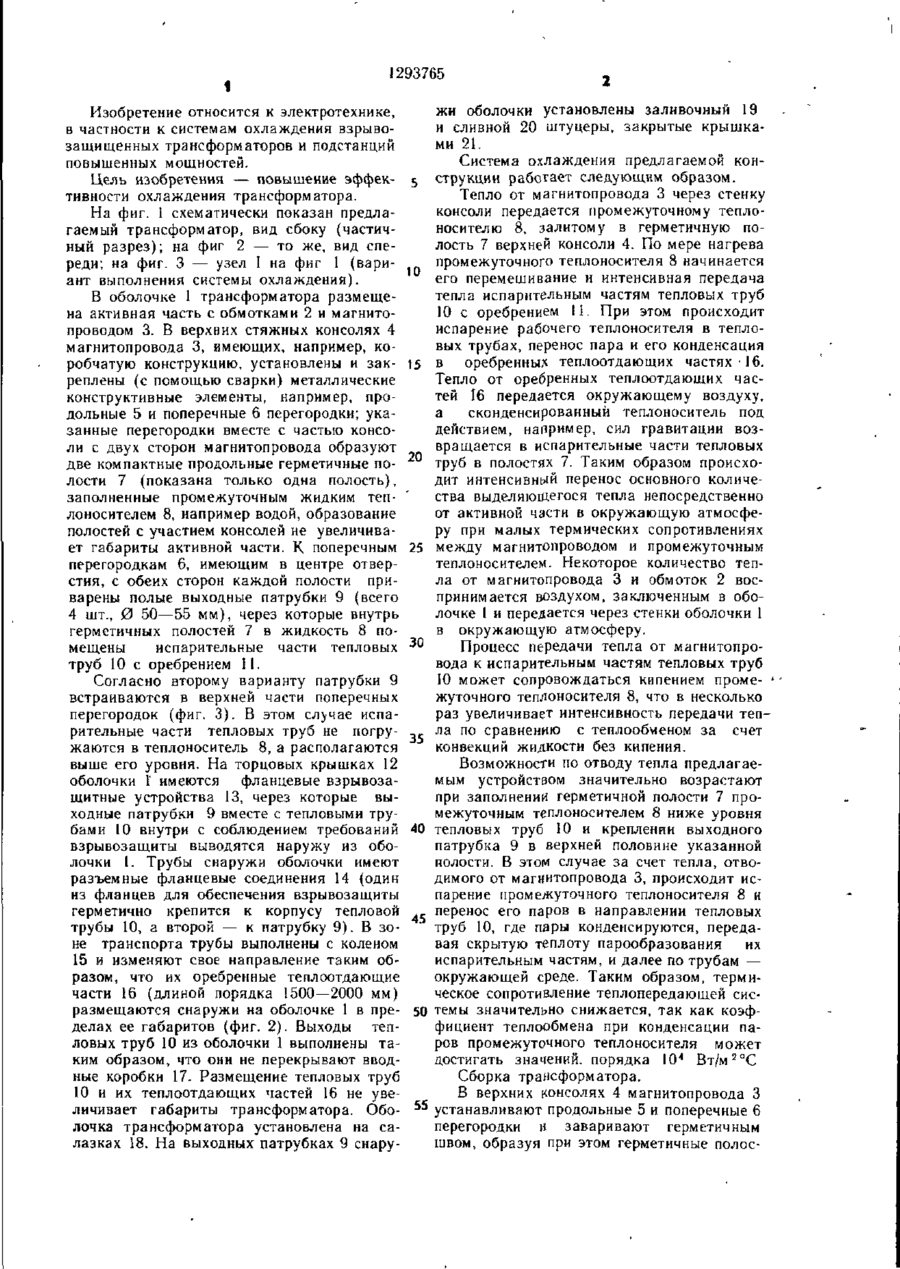

Изобретение относится к области электротехники, в частности к системам охлаждения взрывозащищенных трансформаторов и подстанций повышенных мощностей Цель изобретения состоит в повышении эффективности охлаждения трансформатора. Устройство содержит оболочку 1, в которой размещена активная часть с обмотками 2 .1 ? Ч6 5 7 8 и магнитопроводом 3, две пары тепловых труб 10, размещенных в герметичных полостях 7, заполненных жидким промежуточным теплоносителем 8 и образованных с помощью продольных 5 и поперечных 6 перегородок, прикрепленных к верхним стяжным консолям 4 магнитопровода 3. Поперечные перегородки 6 выполнены с отверстиями, в которые встроены выходные патрубки 9 Теплоотдающая 16 и тепловоспринимающая части тепловых труб 10 выполнены ребристыми, тепловоспринимающая часть каждой тепловой трубы размещена в герметичной полости 7 и выходном патрубке 9, а теплоотдающие части 16 каждой пары тепловых труб соединены между собой, образуя радиатор. В предлагаемом устройстве процесс передачи тепла от магнитопровода к испарительным частям тепловых труб 10 сопровождается кипением промежуточного теплоносителя 8, что в несколько раз увеличивает интенсивность передачи тепла по сравнению с теплообменом за счет конвекции жидкости без кипения. 3 ил 10 10 11
ДивитисяДодаткова інформація
Назва патенту англійськоюTransformer
Автори англійськоюPusev Anatolii Oleksiiovych, Horban Ivan Andriiovych, Mykhailenko Eduard Petrovych, Pletniov Anatolii Ivanovych, Stelmakh Yevhen Vasyliovych, Barenetskyi Mykola Vasyliovych, Morhun Valerii Andriiovcyh, Mykhailenko Eduard Mykhailovych
Назва патенту російськоюТрансформатор
Автори російськоюГусев Анатолий Алексеевич, Горбань Иван Андреевич, Михайленко Эдуард Петрович, Плетнев Анатолий Иванович, Стельмах Евгений Васильевич, Баренецкий Николай Васильевич, Моргун Валерий Андреевич, Богданов Владимир Михайлович
МПК / Мітки
МПК: H01F 27/08, H01F 27/10
Мітки: трансформатор
