Водозабірна свердловина

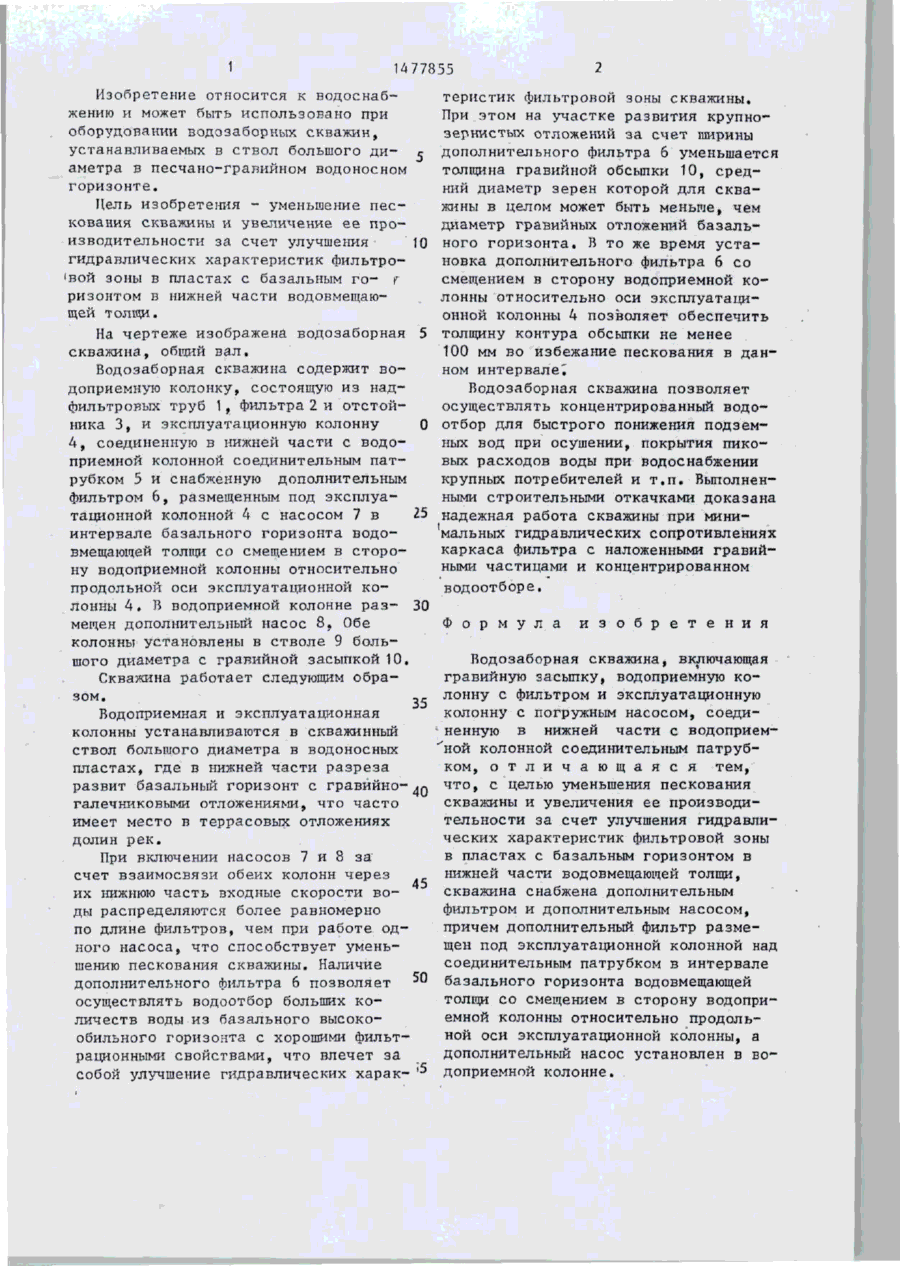

Изобретение относится к водоснабжению и может быть использовано при оборудовании водозаборных скважин, устанавливаемых в ствол большого диаметра в песчано-гравийном водоносном горизонте. Целью изобретения является уменьшение пескования скважины и увеличение ее производительности за счет улучшения гидравлических характеристик фильтровой зоны в пластах с базальным горизонтом в "f ф ние в этом интервале. 1 ил. Г і • \ 1- • 00 І., т І Р 1 і\ ГО • І І СП 1 1477855 Изобретение относится к водоснабжению и может быть использовано при оборудовании водозаборных скважин, устанавливаемых в ствол большого д и аметра в песчано-гравийном водоносном горизонте. Цель изобретения - уменьшение п е с кования скважины и увеличение ее производительности за счет улучшения 1Q гидравлических характеристик фильтров о й зоны в пластах с базальным г о - г ризонтом в нижней части водовмещающей т олгаи. На чертеже изображена водозаборная скважина, общий в а л . Водозаборная скважина содержит водоприемную колонку, состоящую из надфильтровых труб 1, фильтра 2 и отстойника 3 , и эксплуатационную колонну 4 , соединенную в нижней части с водоприемной колонной соединительным патрубком 5 и снабженную дополнительным фильтром 6, размещенным под эксплуатационной колонной 4 с насосом 7 в 25 интервале базального горизонта водовмещающей толщи со смещением в сторону водоприемной колонны относительно продольной оси эксплуатационной к о лонны 4 . В водоприемной колонне р а з - 30 мещен дополнительный насос 8. Обе колонны установлены в стволе 9 большого диаметра с гравийной засыпкой 10. Скважина работает следующим образом. 35 Водоприемная и эксплуатационная колонны устанавливаются в скважинный ствол большого диаметра в водоносных пластах, где в нижней части разреза развит базальный горизонт с гравийногалечниковыми отложениями, что часто имеет место в террасовых отложениях долин р е к . При включении насосов 7 и 8 за счет взаимосвязи обеих колонн через их нижнюю часть входные скорости в о ды распределяются более равномерно по длине фильтров, чем при работе одного насоса, что способствует уменьшению пескования скважины. Наличие дополнительного фильтра 6 позволяет •'О осуществлять водоотбор больших к о личеств воды из базального высокообильного горизонта с хорошими фильтрационными свойствами, что влечет за собой улучшение гидравлических харак теристик фильтровой зоны скважины. При этом на участке развития крупнозернистых отложений за счет ширины дополнительного фильтра 6 уменьшается толщина гравийной обсыпки 10, средний диаметр зерен которой для с к в а жины в целом может быть меньше, чем диаметр гравийных отложений б а з а л ь ного горизонта, В то же время у с т а новка дополнительного фильтра 6 со смещением в сторону водоприемной к о лонны относительно оси эксплуатационной колонны 4 позволяет обеспечить толщину контура обсыпки не менее 100 мм во избежание пескования в данном интервале^ Водозаборная скважина позволяет осуществлять концентрированный водоотбор для быстрого понижения подземных вод при осушении, покрытия пиковых расходов воды при водоснабжении крупных потребителей и т . п . Выполненными строительными откачками доказана надежная работа скважины при минимальных гидравлических сопротивлениях каркаса фильтра с наложенными гравийными частицами и концентрированном водоотборе. Ф о р м у л а и з о б р е т е н и я Водозаборная скважина, включающая гравийную засыпку, водоприемную к о лонну с фильтром и эксплуатационную колонну с погружным насосом, соединенную в нижней части с водоприем""ной колонной соединительным патрубком, о т л и ч а ю щ а я с я тем, ч т о , с целью уменьшения пескования скважины и увеличения ее производительности за счет улучшения гидравлических характеристик фильтровой зоны в пластах с базальным горизонтом в нижней части водовмещающей толщи, скважина снабжена дополнительным фильтром и дополнительным насосом, причем дополнительный фильтр размещен под эксплуатационной колонной над соединительным патрубком в интервале базального горизонта водовмещающей толщи со смещением в сторону водоприемной колонны относительно продольной оси эксплуатационной колонны, а дополнительный насос установлен в водоприемной колонне. 1477855 Редактор А.Козориз Составитель Г.Ершов Техред Л.Олийнык Корректор Л.Патай Заказ 2325/30 Тираж 636 Подписное В И П Государственного комитета по изобретениям и открытиям при ГКНТ СССР НИИ 113035, Москва, Ж-35, Раушская наб., д . 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101 : < •
