Сушарка рослинних матеріалів, сформованих в рулони

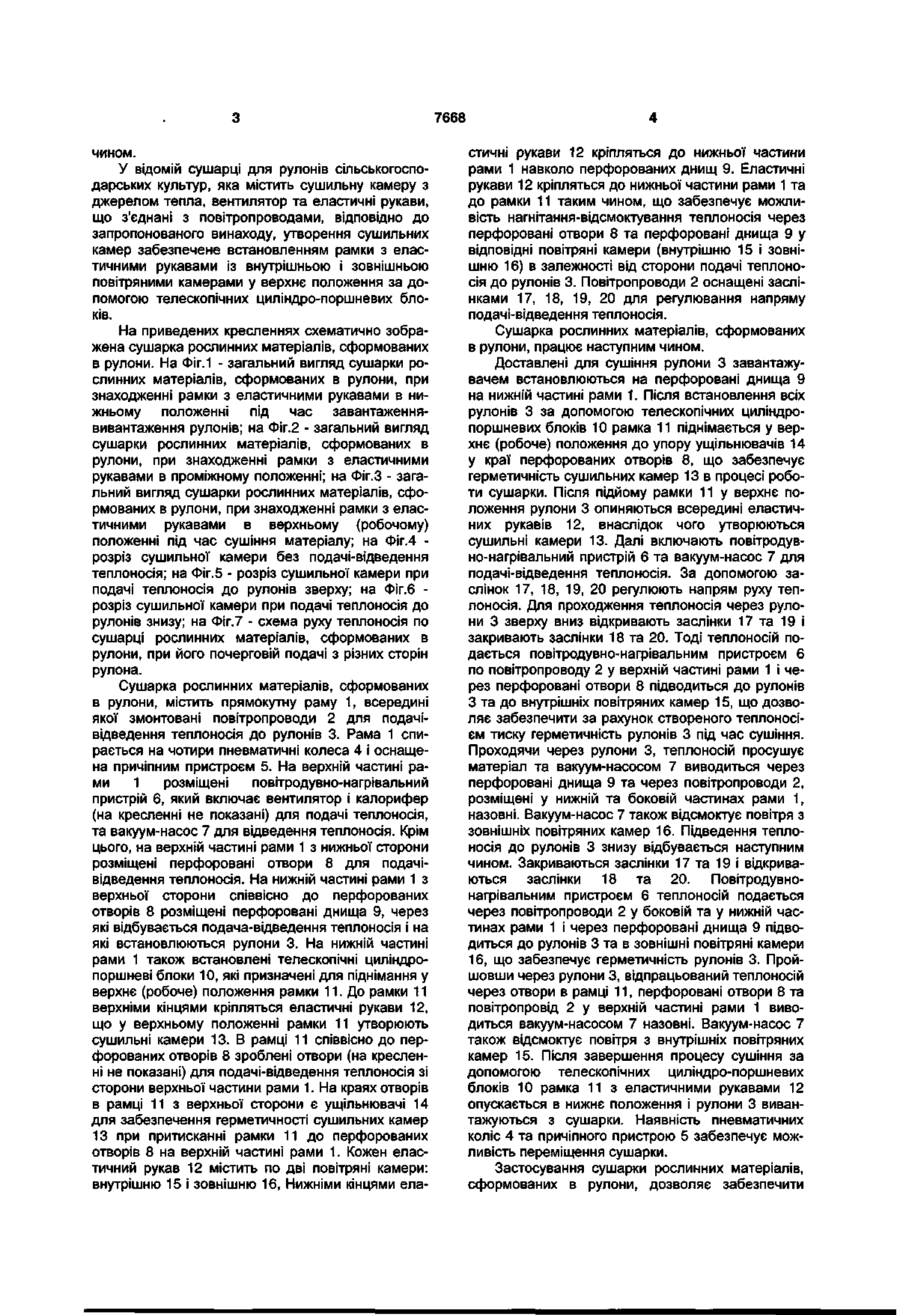

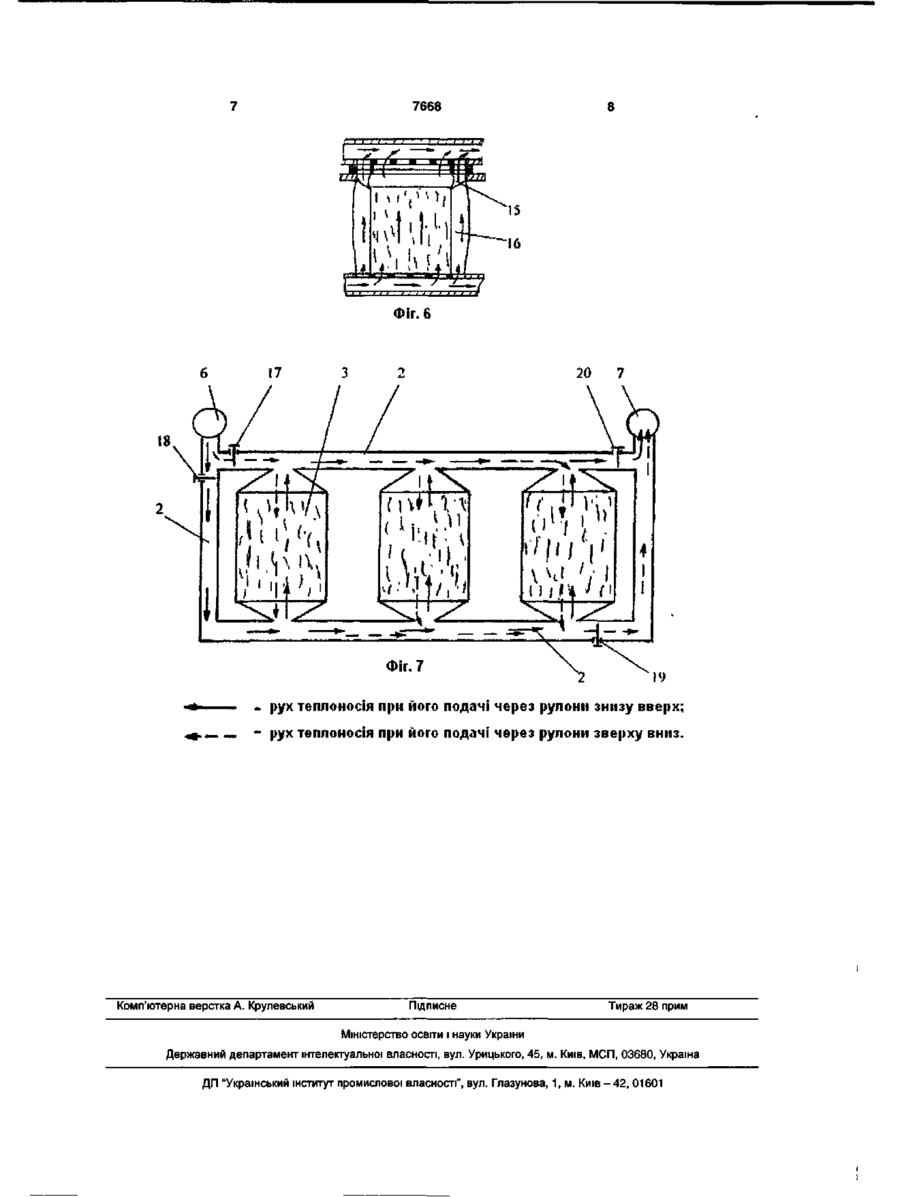

Сушарка для рулонів сільськогосподарських культур, яка містить сушильну камеру з джерелом тепла, вентилятор та еластичні рукави, що з'єднані з повітропроводами, яка відрізняється тим, що утворення сушильних камер забезпечене встановленням рамки з еластичними рукавами із внутрішньою і зовнішньою повітряними камерами у верхнє положення за допомогою телескопічних циліндро-поршневих блоків Корисна модель відноситься до області сільськогосподарського машинобудування і може бути використана для сушіння рослинних матеріалів, сформованих в рулони циліндричної форми Відома сушарка для волокнистих матеріалів, яка містить повітронагрівач з вентилятором, колектор, який складається з двох гілок з регулювальними клапанами, сушильні секції та вакуум-насос Сушильні секції обладнані нерухомими днищами у вигляді зрізаного конуса, верхніми рухомими ковпаками та еластичними газонепроникними стінками, що герметично з'єднані з ковпаками і конусами [див А С СРСР №1474408 А1, кл F26B 9/06, 5/04, 1989 р ] Недоліком такої установки є складність завантаження рулонів в сушильні секції Відома також установка для сушіння циліндричних тюків вологого фуражу, що містить три вентиляційні камери, які також служать опорами для тюків Нижня вентиляційна камера є основою і вантажонесучою рамою та містить набір з чотирьох продувальних патрубків з отворами для підведення теплоносія до рулонів Верхня вентиляційна камера містить такі ж патрубки з отворами на нижній поверхні, а також є опорою для повітродувно-нагрівального пристрою Проміжна камера розміщена між верхньою і нижньою камерами та обладнана продувальними патрубками з отворами як на нижній, так і на верхній поверхні Верхня і проміжна камери утримуються гідравлічними телескопічними циліндро-поршневими блоками, які піднімають і опускають вентиляційні камери, коли установка переходить із закритого у відкритий стан і навпаки Вентиляційні камери з'єднанні між собою сильфонними каналами для подачі теплоносія [див Патент України №46843 С2, кл F26B 21/00, A01F 25/08, 2002 р ] Недоліками даної установки є неефективне використання теплоносія внаслідок відсутності герметичних сушильних камер, а також одночасна подача теплоносія до паковок з обох сторін, що призводить до накопичення вологи в їх середній частині, що погіршує ґі видалення Найбільш близьким за технічною суттю до запропонованої сушарки рослинних матеріалів, сформованих в рулони, є сушарка для рулонів сільськогосподарських культур, яка містить декілька рухомих ВІЗКІВ, сушильну камеру, що включає джерело тепла та вентилятори Кожен візок виконаний двоярусним і має настили з отворами Над кожним рядом цих отворів розміщені повітропроводи з еластичними рукавами та регулювальними заслінками Еластичні рукави в нижній частині мають ущільнювальні кільця, які кріпляться до рами, що піднімається за допомогою підйомного механізму [див А С СРСР №1606006 А1, кл A01F 25/08, F26B9/06, 1990р] Недоліками даної сушарки є громіздкість конструкції, неефективне підведення і використання теплоносія внаслідок великих розмірів сушильної камери, нерівномірність сушіння матеріалу в рулоні внаслідок односторонньої подачі теплоносія В основу корисної моделі поставлене завдання в сушарці рослинних матеріалів, сформованих в рулони, шляхом зміни конструкції сушарки забезпечити максимально можливе ефективне використання теплоносія за рахунок створення герметичних сушильних камер і почергової його подачі до рулонів з обох сторін, що дозволить підвищити якість і рівномірність сушіння сільськогосподарських культур в рулонах, зменшити габаритні розміри сушарки та забезпечити високий рівень механізації процесу Поставлене завдання вирішується наступним 00 (О (О О) 7668 чином. У відомій сушарці для рулонів сільськогосподарських культур, яка містить сушильну камеру з джерелом тепла, вентилятор та еластичні рукави, що з'єднані з повітропроводами, відповідно до запропонованого винаходу, утворення сушильних камер забезпечене встановленням рамки з еластичними рукавами із внутрішньою і зовнішньою повітряними камерами у верхнє положення за допомогою телескопічних циліндро-поршневих блоків. На приведених кресленнях схематично зображена сушарка рослинних матеріалів, сформованих в рулони. На Фіг. 1 - загальний вигляд сушарки рослинних матеріалів, сформованих в рулони, при знаходженні рамки з еластичними рукавами в нижньому положенні під час завантаженнявивантаження рулонів; на Фіг.2 - загальний вигляд сушарки рослинних матеріалів, сформованих в рулони, при знаходженні рамки з еластичними рукавами в проміжному положенні; на Фіг.З - загальний вигляд сушарки рослинних матеріалів, сформованих в рулони, при знаходженні рамки з еластичними рукавами в верхньому (робочому) положенні під час сушіння матеріалу; на Фіг.4 розріз сушильної камери без подачі-відведення теплоносія; на Фіг.5 - розріз сушильної камери при подачі теплоносія до рулонів зверху; на Фіг.6 розріз сушильної камери при подачі теплоносія до рулонів знизу; на Фіг.7 - схема руху теплоносія по сушарці рослинних матеріалів, сформованих в рулони, при його почерговій подачі з різних сторін рулона. Сушарка рослинних матеріалів, сформованих в рулони, містить прямокутну раму 1, всередині якої змонтовані повітропроводи 2 для подачівідведення теплоносія до рулонів 3. Рама 1 спирається на чотири пневматичні колеса 4 і оснащена причіпним пристроєм 5. На верхній частині рами 1 розміщені повітродувно-нагрівальний пристрій 6, який включає вентилятор і калорифер (на кресленні не показані) для подачі теплоносія, та вакуум-насос 7 для відведення теплоносія. Крім цього, на верхній частині рами 1 з нижньої сторони розміщені перфоровані отвори 8 для подачівідведення теплоносія. На нижній частині рами 1 з верхньої сторони співвісно до перфорованих отворів 8 розміщені перфоровані днища 9, через які відбувається подача-відведення теплоносія і на які встановлюються рулони 3. На нижній частині рами 1 також встановлені телескопічні циліндропоршневі блоки 10, які призначені для піднімання у верхнє (робоче) положення рамки 11. До рамки 11 верхніми кінцями кріпляться еластичні рукави 12, що у верхньому положенні рамки 11 утворюють сушильні камери 13. В рамці 11 співвісно до перфорованих отворів 8 зроблені отвори (на кресленні не показані) для подачі-відведення теплоносія зі сторони верхньої частини рами 1. На краях отворів в рамці 11 з верхньої сторони є ущільнювачі 14 для забезпечення герметичності сушильних камер 13 при притисканні рамки 11 до перфорованих отворів 8 на верхній частині рами 1. Кожен еластичний рукав 12 містить по дві повітряні камери: внутрішню 15 і зовнішню 16, Нижніми кінцями ела стичні рукави 12 кріпляться до нижньої частини рами 1 навколо перфорованих днищ 9. Еластичні рукави 12 кріпляться до нижньої частини рами 1 та до рамки 11 таким чином, що забезпечує можливість нагнітання-відсмоктування теплоносія через перфоровані отвори 8 та перфоровані днища 9 у відповідні повітряні камери (внутрішню 15 і зовнішню 16) в залежності від сторони подачі теплоносія до рулонів 3. Повітропроводи 2 оснащені заслінками 17, 18, 19, 20 для регулювання напряму подачі-відведення теплоносія. Сушарка рослинних матеріалів, сформованих в рулони, працює наступним чином. Доставлені для сушіння рулони 3 завантажувачем встановлюються на перфоровані днища 9 на нижній частині рами 1. Після встановлення всіх рулонів 3 за допомогою телескопічних циліндропоршневих блоків 10 рамка 11 піднімається у верхнє (робоче) положення до упору ущільнювачів 14 у краї перфорованих отворів 8, що забезпечує герметичність сушильних камер 13 в процесі роботи сушарки. Після підйому рамки 11 у верхнє положення рулони 3 опиняються всередині еластичних рукавів 12, внаслідок чого утворюються сушильні камери 13. Далі включають повітродувно-нагрівальний пристрій 6 та вакуум-насос 7 для подачі-відведення теплоносія. За допомогою заслінок 17, 18, 19, 20 регулюють напрям руху теплоносія. Для проходження теплоносія через рулони 3 зверху вниз відкривають заслінки 17 та 19 і закривають заслінки 18 та 20. Тоді теплоносій подається повітродувно-нагрівальним пристроєм 6 по повітропроводу 2 у верхній частині рами 1 і через перфоровані отвори 8 підводиться до рулонів З та до внутрішніх повітряних камер 15, що дозволяє забезпечити за рахунок створеного теплоносієм тиску герметичність рулонів 3 під час сушіння. Проходячи через рулони 3, теплоносій просушує матеріал та вакуум-насосом 7 виводиться через перфоровані днища 9 та через повітропроводи 2, розміщені у нижній та боковій частинах рами 1, назовні. Вакуум-насос 7 також відсмоктує повітря з зовнішніх повітряних камер 16. Підведення теплоносія до рулонів 3 знизу відбувається наступним чином. Закриваються заслінки 17 та 19 і відкриваються заслінки 18 та 20. Повітродувнонагрівальним пристроєм 6 теплоносій подається через повітропроводи 2 у боковій та у нижній частинах рами 1 і через перфоровані днища 9 підводиться до рулонів 3 та в зовнішні повітряні камери 16, що забезпечує герметичність рулонів 3. Пройшовши через рулони 3, відпрацьований теплоносій через отвори в рамці 11, перфоровані отвори 8 та повітропровід 2 у верхній частині рами 1 виводиться вакуум-насосом 7 назовні. Вакуум-насос 7 також відсмоктує повітря з внутрішніх повітряних камер 15. Після завершення процесу сушіння за допомогою телескопічних циліндро-поршневих блоків 10 рамка 11 з еластичними рукавами 12 опускається в нижнє положення і рулони 3 вивантажуються з сушарки. Наявність пневматичних коліс 4 та причіпного пристрою 5 забезпечує можливість переміщення сушарки. Застосування сушарки рослинних матеріалів, сформованих в рулони, дозволяє забезпечити 7668 якісне і рівномірне сушіння рослинних матеріалів в рулонах внаслідок використання герметичних сушильних камер та почергової подачі теплоносія з обох сторін рулонів, а її конструктивне виконання дозволяє забезпечити механізацію і автоматиза цію процесів подачі-відведення теплоносія, одягання еластичних рукавів на рулони та зменшити габаритні розміри сушарки. Важливою перевагою сушарки є можливість її переміщення. Фіг. 2 З Фіг. 4 ,13 ,14 Фіг. 5 7668 fTTTTT . Г X 1 ґ ..ж. Ч ' И 15 16 J . , , ^ r . • ФІГ. 6 20 7 • рух теплоносія при його подачі через рулони знизу вверх; 4*.** — " рук теплоносія при його подачі через рулони зверху вниз. Комп'ютерна верстка А. Крулевський Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
