Пристрій ехолокації порожнини лівого шлуночка

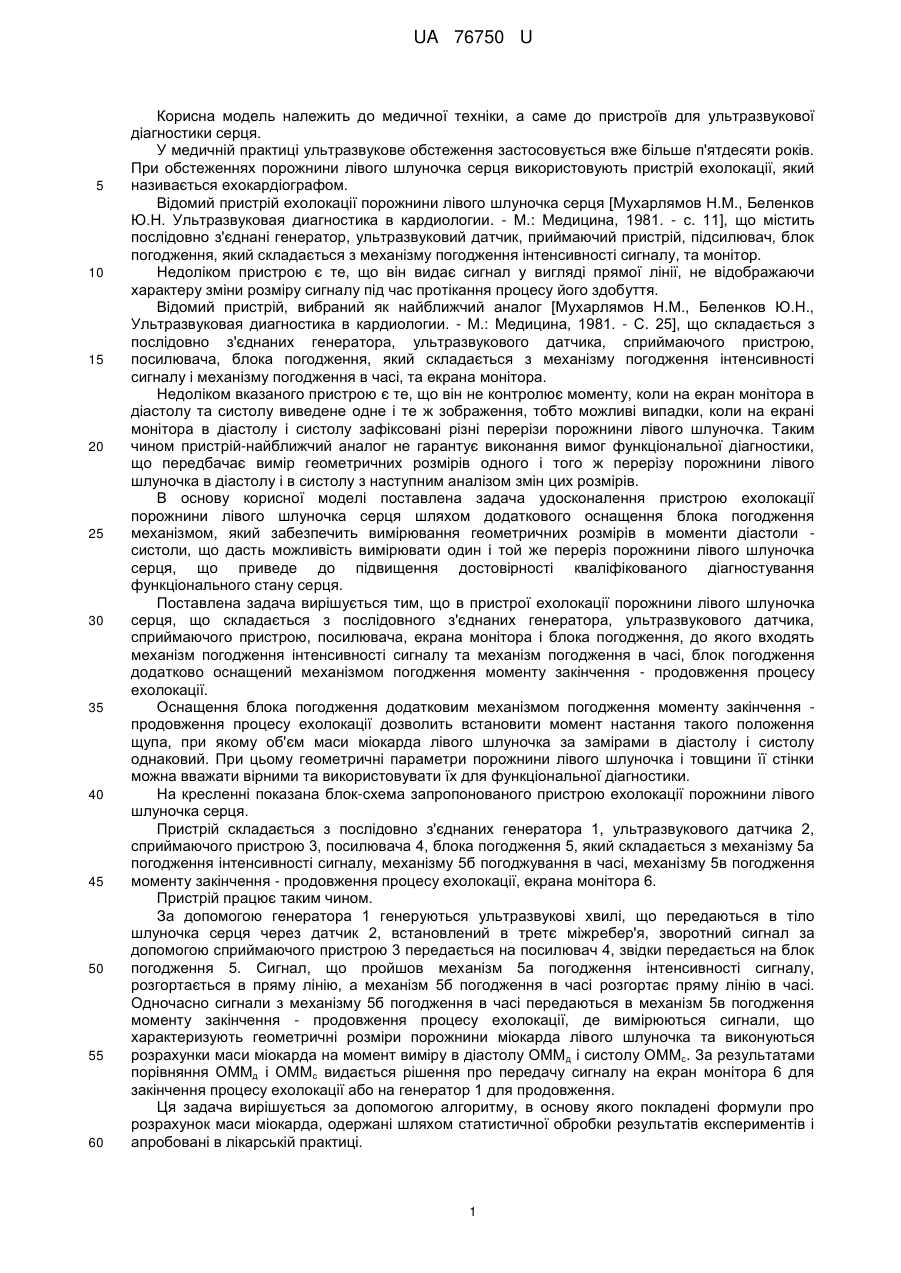

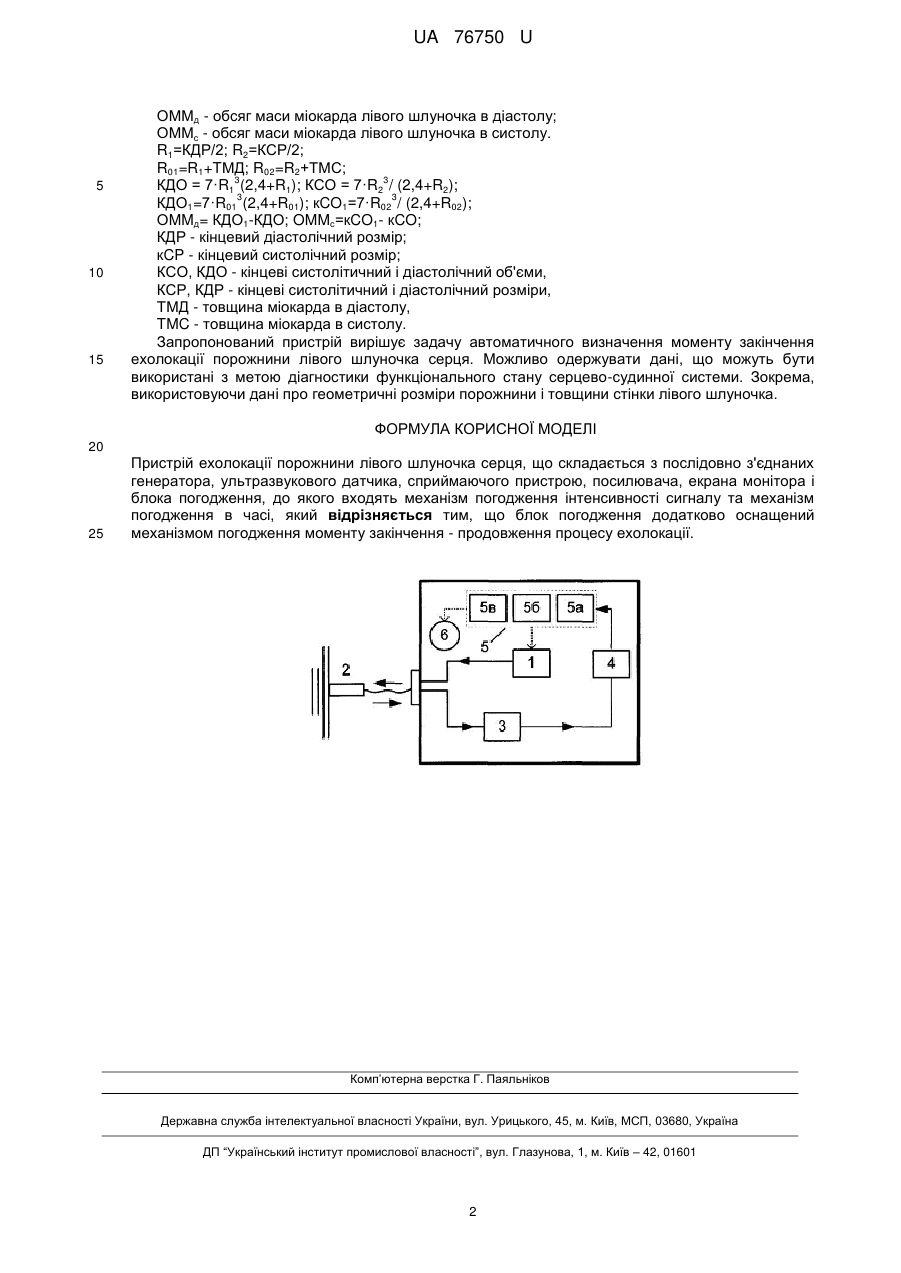

Реферат: Пристрій ехолокації порожнини лівого шлуночка серця складається з послідовно з'єднаних генератора, ультразвукового датчика, сприймаючого пристрою, посилювача, екрана монітора і блока погодження, до якого входять механізм погодження інтенсивності сигналу, механізм погодження в часі та механізм погодження моменту закінчення - продовження процесу ехолокації. UA 76750 U (12) UA 76750 U UA 76750 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медичної техніки, а саме до пристроїв для ультразвукової діагностики серця. У медичній практиці ультразвукове обстеження застосовується вже більше п'ятдесяти років. При обстеженнях порожнини лівого шлуночка серця використовують пристрій ехолокації, який називається ехокардіографом. Відомий пристрій ехолокації порожнини лівого шлуночка серця [Мухарлямов Н.М., Беленков Ю.Н. Ультразвуковая диагностика в кардиологии. - Μ.: Медицина, 1981. - с. 11], що містить послідовно з'єднані генератор, ультразвуковий датчик, приймаючий пристрій, підсилювач, блок погодження, який складається з механізму погодження інтенсивності сигналу, та монітор. Недоліком пристрою є те, що він видає сигнал у вигляді прямої лінії, не відображаючи характеру зміни розміру сигналу під час протікання процесу його здобуття. Відомий пристрій, вибраний як найближчий аналог [Мухарлямов Н.М., Беленков Ю.Н., Ультразвуковая диагностика в кардиологии. - М.: Медицина, 1981. - С. 25], що складається з послідовно з'єднаних генератора, ультразвукового датчика, сприймаючого пристрою, посилювача, блока погодження, який складається з механізму погодження інтенсивності сигналу і механізму погодження в часі, та екрана монітора. Недоліком вказаного пристрою є те, що він не контролює моменту, коли на екран монітора в діастолу та систолу виведене одне і те ж зображення, тобто можливі випадки, коли на екрані монітора в діастолу і систолу зафіксовані різні перерізи порожнини лівого шлуночка. Таким чином пристрій-найближчий аналог не гарантує виконання вимог функціональної діагностики, що передбачає вимір геометричних розмірів одного і того ж перерізу порожнини лівого шлуночка в діастолу і в систолу з наступним аналізом змін цих розмірів. В основу корисної моделі поставлена задача удосконалення пристрою ехолокації порожнини лівого шлуночка серця шляхом додаткового оснащення блока погодження механізмом, який забезпечить вимірювання геометричних розмірів в моменти діастоли систоли, що дасть можливість вимірювати один і той же переріз порожнини лівого шлуночка серця, що приведе до підвищення достовірності кваліфікованого діагностування функціонального стану серця. Поставлена задача вирішується тим, що в пристрої ехолокації порожнини лівого шлуночка серця, що складається з послідовного з'єднаних генератора, ультразвукового датчика, сприймаючого пристрою, посилювача, екрана монітора і блока погодження, до якого входять механізм погодження інтенсивності сигналу та механізм погодження в часі, блок погодження додатково оснащений механізмом погодження моменту закінчення - продовження процесу ехолокації. Оснащення блока погодження додатковим механізмом погодження моменту закінчення продовження процесу ехолокації дозволить встановити момент настання такого положення щупа, при якому об'єм маси міокарда лівого шлуночка за замірами в діастолу і систолу однаковий. При цьому геометричні параметри порожнини лівого шлуночка і товщини її стінки можна вважати вірними та використовувати їх для функціональної діагностики. На кресленні показана блок-схема запропонованого пристрою ехолокації порожнини лівого шлуночка серця. Пристрій складається з послідовно з'єднаних генератора 1, ультразвукового датчика 2, сприймаючого пристрою 3, посилювача 4, блока погодження 5, який складається з механізму 5а погодження інтенсивності сигналу, механізму 5б погоджування в часі, механізму 5в погодження моменту закінчення - продовження процесу ехолокації, екрана монітора 6. Пристрій працює таким чином. За допомогою генератора 1 генеруються ультразвукові хвилі, що передаються в тіло шлуночка серця через датчик 2, встановлений в третє міжребер'я, зворотний сигнал за допомогою сприймаючого пристрою 3 передається на посилювач 4, звідки передається на блок погодження 5. Сигнал, що пройшов механізм 5а погодження інтенсивності сигналу, розгортається в пряму лінію, а механізм 5б погодження в часі розгортає пряму лінію в часі. Одночасно сигнали з механізму 5б погодження в часі передаються в механізм 5в погодження моменту закінчення - продовження процесу ехолокації, де вимірюються сигнали, що характеризують геометричні розміри порожнини міокарда лівого шлуночка та виконуються розрахунки маси міокарда на момент виміру в діастолу ОММд і систолу ОММс. За результатами порівняння ОММд і ОММс видається рішення про передачу сигналу на екран монітора 6 для закінчення процесу ехолокації або на генератор 1 для продовження. Ця задача вирішується за допомогою алгоритму, в основу якого покладені формули про розрахунок маси міокарда, одержані шляхом статистичної обробки результатів експериментів і апробовані в лікарській практиці. 1 UA 76750 U 5 10 15 ОММд - обсяг маси міокарда лівого шлуночка в діастолу; ОММс - обсяг маси міокарда лівого шлуночка в систолу. R1=КДР/2; R2=КСР/2; R01=R1+TМД; R02=R2+ТМС; 3 3 КДО = 7·R1 (2,4+R1); КСО = 7·R2 / (2,4+R2); 3 3 КДО1=7·R01 (2,4+R01); кCO1=7·R02 / (2,4+R02); ОMMд= КДО1-КДО; OMMс=кCO1- кCO; КДР - кінцевий діастолічний розмір; кCP - кінцевий систолічний розмір; КСО, КДО - кінцеві систолітичний і діастолічний об'єми, КСР, КДР - кінцеві систолітичний і діастолічний розміри, ТМД - товщина міокарда в діастолу, TMC - товщина міокарда в систолу. Запропонований пристрій вирішує задачу автоматичного визначення моменту закінчення ехолокації порожнини лівого шлуночка серця. Можливо одержувати дані, що можуть бути використані з метою діагностики функціонального стану серцево-судинної системи. Зокрема, використовуючи дані про геометричні розміри порожнини і товщини стінки лівого шлуночка. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Пристрій ехолокації порожнини лівого шлуночка серця, що складається з послідовно з'єднаних генератора, ультразвукового датчика, сприймаючого пристрою, посилювача, екрана монітора і блока погодження, до якого входять механізм погодження інтенсивності сигналу та механізм погодження в часі, який відрізняється тим, що блок погодження додатково оснащений механізмом погодження моменту закінчення - продовження процесу ехолокації. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
