Система уловлювання летких фракцій для заглиблених резервуарів

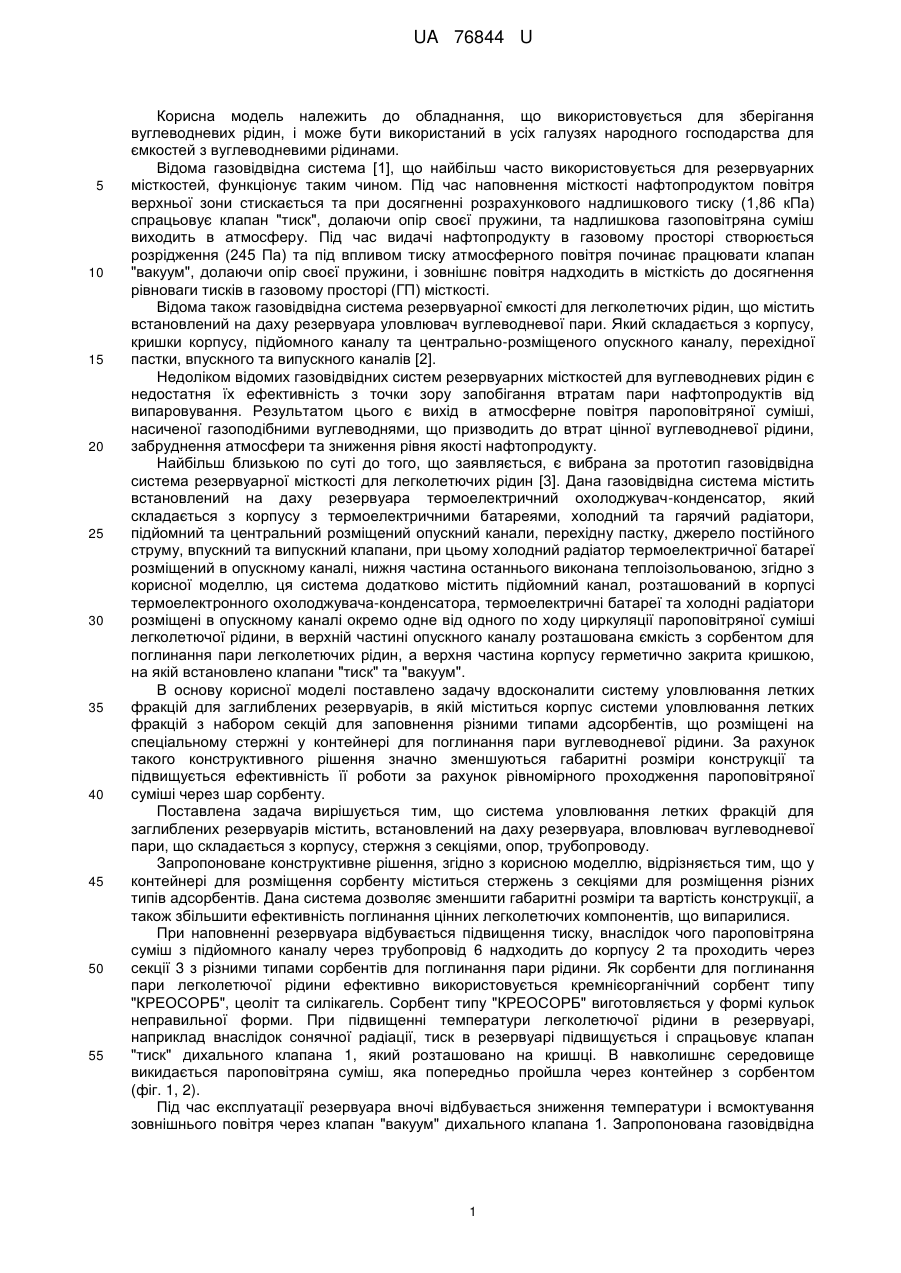

Реферат: UA 76844 U UA 76844 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до обладнання, що використовується для зберігання вуглеводневих рідин, і може бути використаний в усіх галузях народного господарства для ємкостей з вуглеводневими рідинами. Відома газовідвідна система [1], що найбільш часто використовується для резервуарних місткостей, функціонує таким чином. Під час наповнення місткості нафтопродуктом повітря верхньої зони стискається та при досягненні розрахункового надлишкового тиску (1,86 кПа) спрацьовує клапан "тиск", долаючи опір своєї пружини, та надлишкова газоповітряна суміш виходить в атмосферу. Під час видачі нафтопродукту в газовому просторі створюється розрідження (245 Па) та під впливом тиску атмосферного повітря починає працювати клапан "вакуум", долаючи опір своєї пружини, і зовнішнє повітря надходить в місткість до досягнення рівноваги тисків в газовому просторі (ГП) місткості. Відома також газовідвідна система резервуарної ємкості для легколетючих рідин, що містить встановлений на даху резервуара уловлювач вуглеводневої пари. Який складається з корпусу, кришки корпусу, підйомного каналу та центрально-розміщеного опускного каналу, перехідної пастки, впускного та випускного каналів [2]. Недоліком відомих газовідвідних систем резервуарних місткостей для вуглеводневих рідин є недостатня їх ефективність з точки зору запобігання втратам пари нафтопродуктів від випаровування. Результатом цього є вихід в атмосферне повітря пароповітряної суміші, насиченої газоподібними вуглеводнями, що призводить до втрат цінної вуглеводневої рідини, забруднення атмосфери та зниження рівня якості нафтопродукту. Найбільш близькою по суті до того, що заявляється, є вибрана за прототип газовідвідна система резервуарної місткості для легколетючих рідин [3]. Дана газовідвідна система містить встановлений на даху резервуара термоелектричний охолоджувач-конденсатор, який складається з корпусу з термоелектричними батареями, холодний та гарячий радіатори, підйомний та центральний розміщений опускний канали, перехідну пастку, джерело постійного струму, впускний та випускний клапани, при цьому холодний радіатор термоелектричної батареї розміщений в опускному каналі, нижня частина останнього виконана теплоізольованою, згідно з корисної моделлю, ця система додатково містить підйомний канал, розташований в корпусі термоелектронного охолоджувача-конденсатора, термоелектричні батареї та холодні радіатори розміщені в опускному каналі окремо одне від одного по ходу циркуляції пароповітряної суміші легколетючої рідини, в верхній частині опускного каналу розташована ємкість з сорбентом для поглинання пари легколетючих рідин, а верхня частина корпусу герметично закрита кришкою, на якій встановлено клапани "тиск" та "вакуум". В основу корисної моделі поставлено задачу вдосконалити систему уловлювання летких фракцій для заглиблених резервуарів, в якій міститься корпус системи уловлювання летких фракцій з набором секцій для заповнення різними типами адсорбентів, що розміщені на спеціальному стержні у контейнері для поглинання пари вуглеводневої рідини. За рахунок такого конструктивного рішення значно зменшуються габаритні розміри конструкції та підвищується ефективність її роботи за рахунок рівномірного проходження пароповітряної суміші через шар сорбенту. Поставлена задача вирішується тим, що система уловлювання летких фракцій для заглиблених резервуарів містить, встановлений на даху резервуара, вловлювач вуглеводневої пари, що складається з корпусу, стержня з секціями, опор, трубопроводу. Запропоноване конструктивне рішення, згідно з корисною моделлю, відрізняється тим, що у контейнері для розміщення сорбенту міститься стержень з секціями для розміщення різних типів адсорбентів. Дана система дозволяє зменшити габаритні розміри та вартість конструкції, а також збільшити ефективність поглинання цінних легколетючих компонентів, що випарилися. При наповненні резервуара відбувається підвищення тиску, внаслідок чого пароповітряна суміш з підйомного каналу через трубопровід 6 надходить до корпусу 2 та проходить через секції 3 з різними типами сорбентів для поглинання пари рідини. Як сорбенти для поглинання пари легколетючої рідини ефективно використовується кремнієорганічний сорбент типу "КРЕОСОРБ", цеоліт та силікагель. Сорбент типу "КРЕОСОРБ" виготовляється у формі кульок неправильної форми. При підвищенні температури легколетючої рідини в резервуарі, наприклад внаслідок сонячної радіації, тиск в резервуарі підвищується і спрацьовує клапан "тиск" дихального клапана 1, який розташовано на кришці. В навколишнє середовище викидається пароповітряна суміш, яка попередньо пройшла через контейнер з сорбентом (фіг. 1, 2). Під час експлуатації резервуара вночі відбувається зниження температури і всмоктування зовнішнього повітря через клапан "вакуум" дихального клапана 1. Запропонована газовідвідна 1 UA 76844 U 5 10 15 система резервуарної місткості для легколетючих рідин у порівнянні з прототипом дозволяє реалізувати такі переваги: зменшуються габаритні розміри за рахунок підвищення ефективності поглинання пари нафтопродукту; зменшується вартість конструкції; підвищується ефективність вловлювання легковипаровуваних компонентів легколетючих рідин за рахунок використання діафрагми, встановленої у контейнері з сорбентом. Джерела інформації: 1. Бунчук В. А. Новые типы нефтяных резервуаров и их оборудование. – М.: 1967.-100 с. 2. Рішення про видачу патенту на винахід 2000042226 України, МПК B65D 90/30. Газовідвідна система резервуарної місткості для легко летючих рідин / С. В. Бойченко, О. В. Бойченко, І. В. Григоренко (Україна). Заявл. 18.04.2000. 3. Пат. 10744 Україна, МКИ 7 B65D90/30. Газовідвідна система резервуарної місткості для легко летючих рідин / Бойченко С. В., Федорович Л. А., Черняк Л. М. - № 200505608; заявл. 10.06.2005; Опубл. 15.11.2005, Бюл. № 11. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 Система уловлювання летких фракцій для заглиблених резервуарів, що містить, встановлений на даху резервуара, вловлювач вуглеводневої пари, який складається з корпусу, контейнера, опор, трубопроводу, яка відрізняється тим, що у контейнері для розміщення сорбенту міститься стержень з секціями для розміщення різних типів адсорбентів. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
