Електрофільтр для очищення води

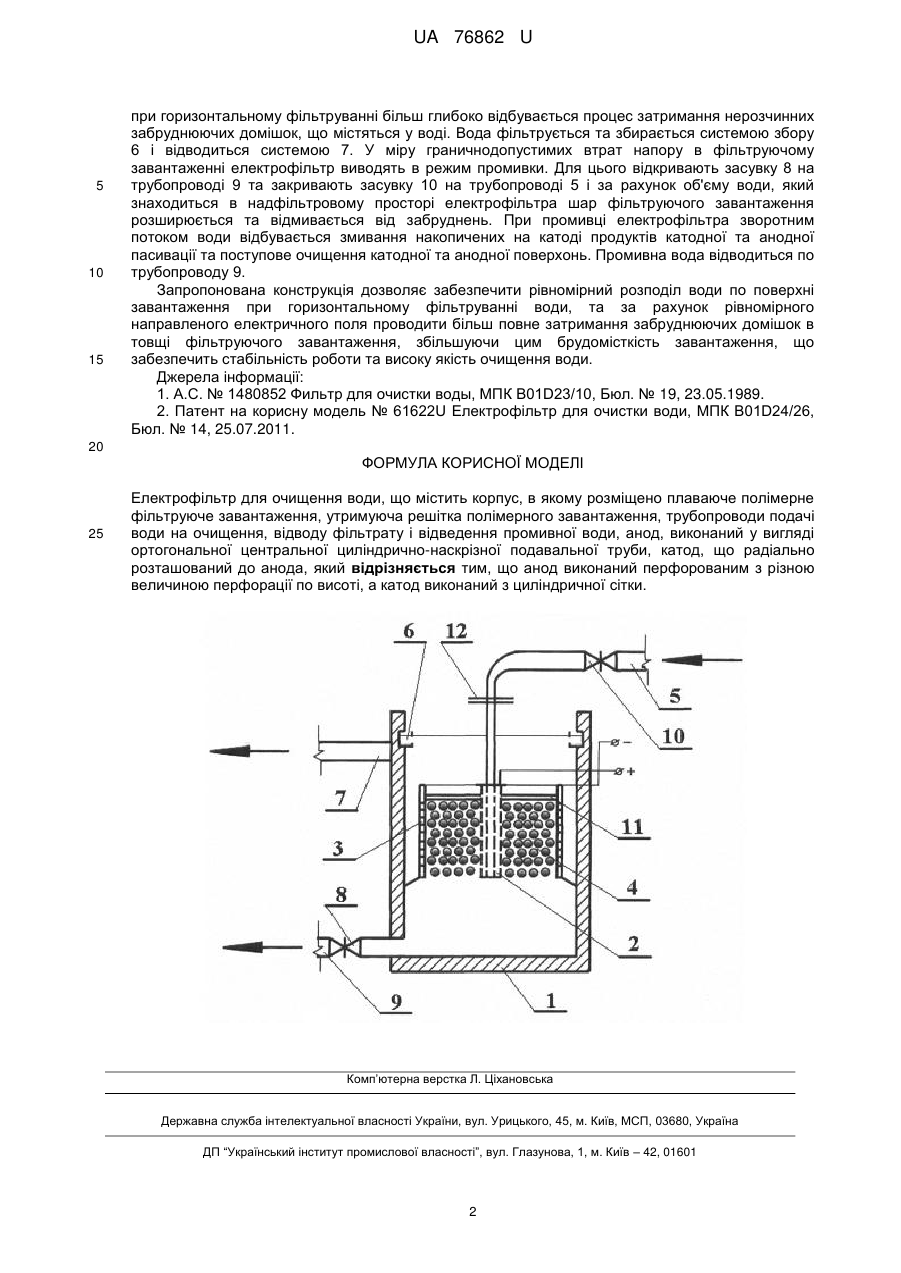

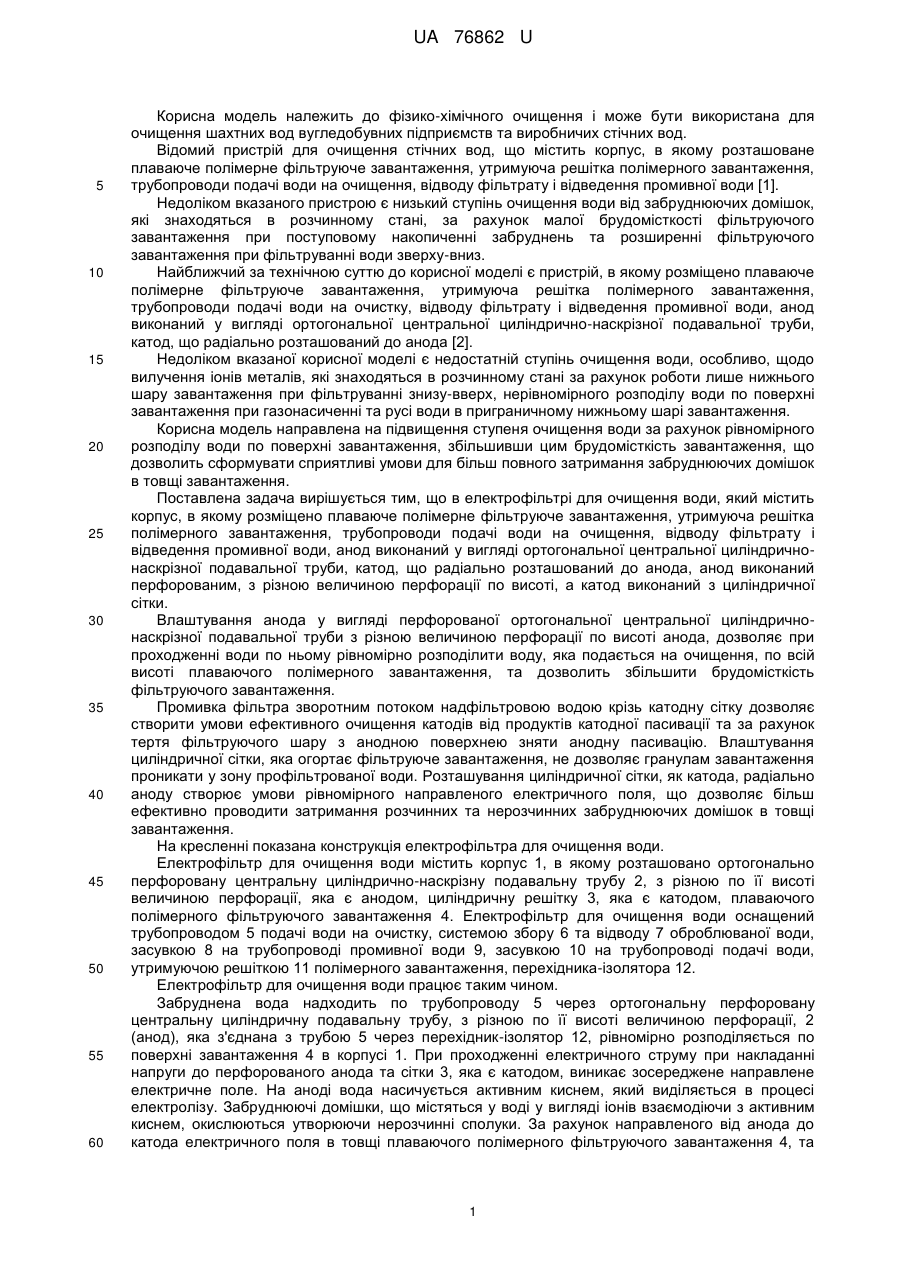

Реферат: Електрофільтр для очищення води містить корпус, в якому розміщено плаваюче полімерне фільтруюче завантаження, утримуюча решітка полімерного завантаження, трубопроводи подачі води на очищення, відводу фільтрату і відведення промивної води. Анод виконаний у вигляді ортогональної центральної циліндрично-наскрізної подавальної труби. Катод радіально розташований до анода. Анод виконаний перфорованим з різною величиною перфорації по висоті, а катод виконаний з циліндричної сітки. UA 76862 U (54) ЕЛЕКТРОФІЛЬТР ДЛЯ ОЧИЩЕННЯ ВОДИ UA 76862 U UA 76862 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до фізико-хімічного очищення і може бути використана для очищення шахтних вод вугледобувних підприємств та виробничих стічних вод. Відомий пристрій для очищення стічних вод, що містить корпус, в якому розташоване плаваюче полімерне фільтруюче завантаження, утримуюча решітка полімерного завантаження, трубопроводи подачі води на очищення, відводу фільтрату і відведення промивної води [1]. Недоліком вказаного пристрою є низький ступінь очищення води від забруднюючих домішок, які знаходяться в розчинному стані, за рахунок малої брудомісткості фільтруючого завантаження при поступовому накопиченні забруднень та розширенні фільтруючого завантаження при фільтруванні води зверху-вниз. Найближчий за технічною суттю до корисної моделі є пристрій, в якому розміщено плаваюче полімерне фільтруюче завантаження, утримуюча решітка полімерного завантаження, трубопроводи подачі води на очистку, відводу фільтрату і відведення промивної води, анод виконаний у вигляді ортогональної центральної циліндрично-наскрізної подавальної труби, катод, що радіально розташований до анода [2]. Недоліком вказаної корисної моделі є недостатній ступінь очищення води, особливо, щодо вилучення іонів металів, які знаходяться в розчинному стані за рахунок роботи лише нижнього шару завантаження при фільтруванні знизу-вверх, нерівномірного розподілу води по поверхні завантаження при газонасиченні та русі води в приграничному нижньому шарі завантаження. Корисна модель направлена на підвищення ступеня очищення води за рахунок рівномірного розподілу води по поверхні завантаження, збільшивши цим брудомісткість завантаження, що дозволить сформувати сприятливі умови для більш повного затримання забруднюючих домішок в товщі завантаження. Поставлена задача вирішується тим, що в електрофільтрі для очищення води, який містить корпус, в якому розміщено плаваюче полімерне фільтруюче завантаження, утримуюча решітка полімерного завантаження, трубопроводи подачі води на очищення, відводу фільтрату і відведення промивної води, анод виконаний у вигляді ортогональної центральної циліндричнонаскрізної подавальної труби, катод, що радіально розташований до анода, анод виконаний перфорованим, з різною величиною перфорації по висоті, а катод виконаний з циліндричної сітки. Влаштування анода у вигляді перфорованої ортогональної центральної циліндричнонаскрізної подавальної труби з різною величиною перфорації по висоті анода, дозволяє при проходженні води по ньому рівномірно розподілити воду, яка подається на очищення, по всій висоті плаваючого полімерного завантаження, та дозволить збільшити брудомісткість фільтруючого завантаження. Промивка фільтра зворотним потоком надфільтровою водою крізь катодну сітку дозволяє створити умови ефективного очищення катодів від продуктів катодної пасивації та за рахунок тертя фільтруючого шару з анодною поверхнею зняти анодну пасивацію. Влаштування циліндричної сітки, яка огортає фільтруюче завантаження, не дозволяє гранулам завантаження проникати у зону профільтрованої води. Розташування циліндричної сітки, як катода, радіально аноду створює умови рівномірного направленого електричного поля, що дозволяє більш ефективно проводити затримання розчинних та нерозчинних забруднюючих домішок в товщі завантаження. На кресленні показана конструкція електрофільтра для очищення води. Електрофільтр для очищення води містить корпус 1, в якому розташовано ортогонально перфоровану центральну циліндрично-наскрізну подавальну трубу 2, з різною по її висоті величиною перфорації, яка є анодом, циліндричну решітку 3, яка є катодом, плаваючого полімерного фільтруючого завантаження 4. Електрофільтр для очищення води оснащений трубопроводом 5 подачі води на очистку, системою збору 6 та відводу 7 оброблюваної води, засувкою 8 на трубопроводі промивної води 9, засувкою 10 на трубопроводіподачі води, утримуючою решіткою 11 полімерного завантаження, перехідника-ізолятора 12. Електрофільтр для очищення води працює таким чином. Забруднена вода надходить по трубопроводу 5 через ортогональну перфоровану центральну циліндричну подавальну трубу, з різною по її висоті величиною перфорації, 2 (анод), яка з'єднана з трубою 5 через перехідник-ізолятор 12, рівномірно розподіляється по поверхні завантаження 4 в корпусі 1. При проходженні електричного струму при накладанні напруги до перфорованого анода та сітки 3, яка є катодом, виникає зосереджене направлене електричне поле. На аноді вода насичується активним киснем, який виділяється в процесі електролізу. Забруднюючі домішки, що містяться у воді у вигляді іонів взаємодіючи з активним киснем, окислюються утворюючи нерозчинні сполуки. За рахунок направленого від анода до катода електричного поля в товщі плаваючого полімерного фільтруючого завантаження 4, та 1 UA 76862 U 5 10 15 при горизонтальному фільтруванні більш глибоко відбувається процес затримання нерозчинних забруднюючих домішок, що містяться у воді. Вода фільтрується та збирається системою збору 6 і відводиться системою 7. У міру граничнодопустимих втрат напору в фільтруючому завантаженні електрофільтр виводять в режим промивки. Для цього відкривають засувку 8 на трубопроводі 9 та закривають засувку 10 на трубопроводі 5 і за рахунок об'єму води, який знаходиться в надфільтровому просторі електрофільтра шар фільтруючого завантаження розширюється та відмивається від забруднень. При промивці електрофільтра зворотним потоком води відбувається змивання накопичених на катоді продуктів катодної та анодної пасивації та поступове очищення катодної та анодної поверхонь. Промивна вода відводиться по трубопроводу 9. Запропонована конструкція дозволяє забезпечити рівномірний розподіл води по поверхні завантаження при горизонтальному фільтруванні води, та за рахунок рівномірного направленого електричного поля проводити більш повне затримання забруднюючих домішок в товщі фільтруючого завантаження, збільшуючи цим брудомісткість завантаження, що забезпечить стабільність роботи та високу якість очищення води. Джерела інформації: 1. А.С. № 1480852 Фильтр для очистки воды, МПК B01D23/10, Бюл. № 19, 23.05.1989. 2. Патент на корисну модель № 61622U Електрофільтр для очистки води, МПК B01D24/26, Бюл. № 14, 25.07.2011. 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Електрофільтр для очищення води, що містить корпус, в якому розміщено плаваюче полімерне фільтруюче завантаження, утримуюча решітка полімерного завантаження, трубопроводи подачі води на очищення, відводу фільтрату і відведення промивної води, анод, виконаний у вигляді ортогональної центральної циліндрично-наскрізної подавальної труби, катод, що радіально розташований до анода, який відрізняється тим, що анод виконаний перфорованим з різною величиною перфорації по висоті, а катод виконаний з циліндричної сітки. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
