Опалювач інфрачервоний трубчатий газовий

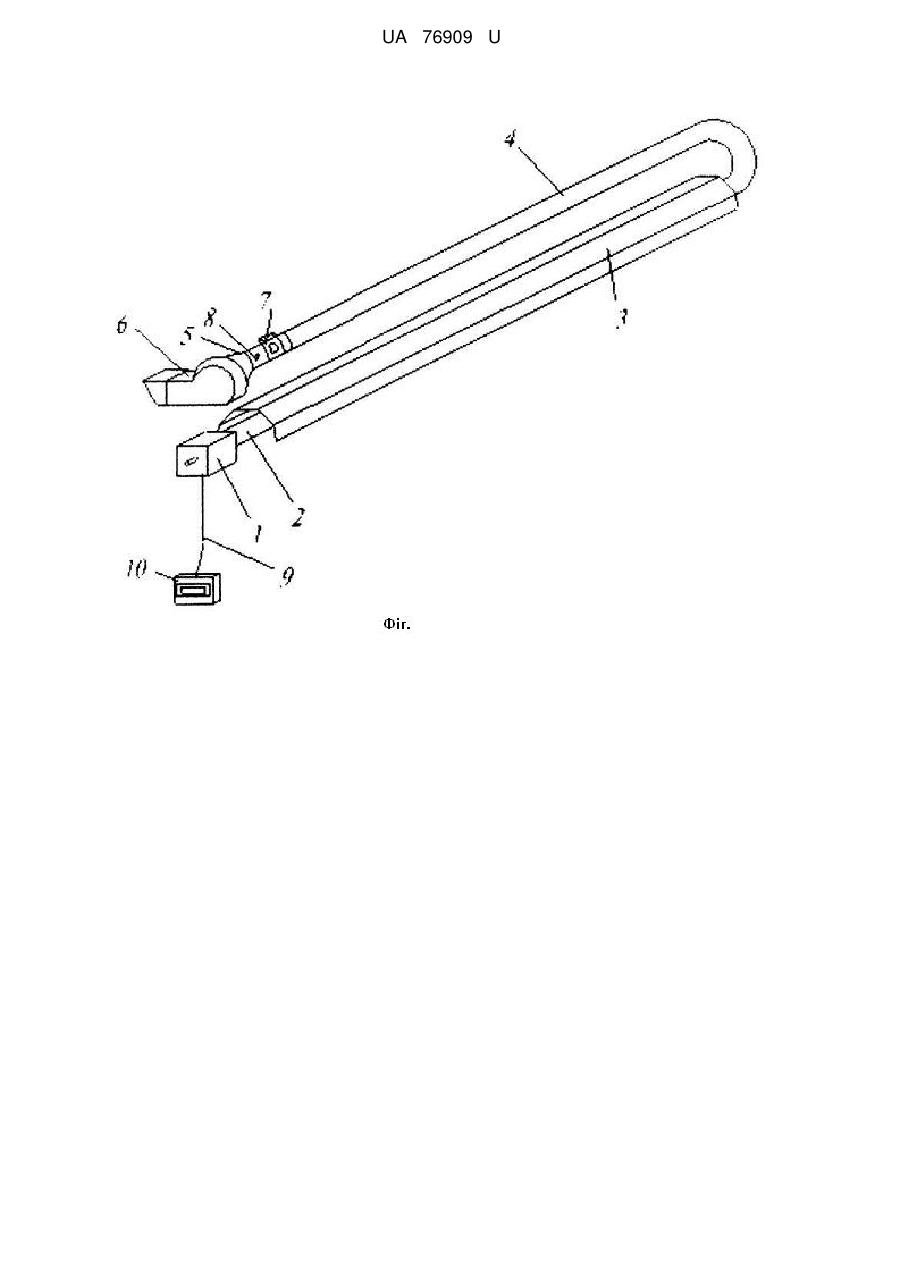

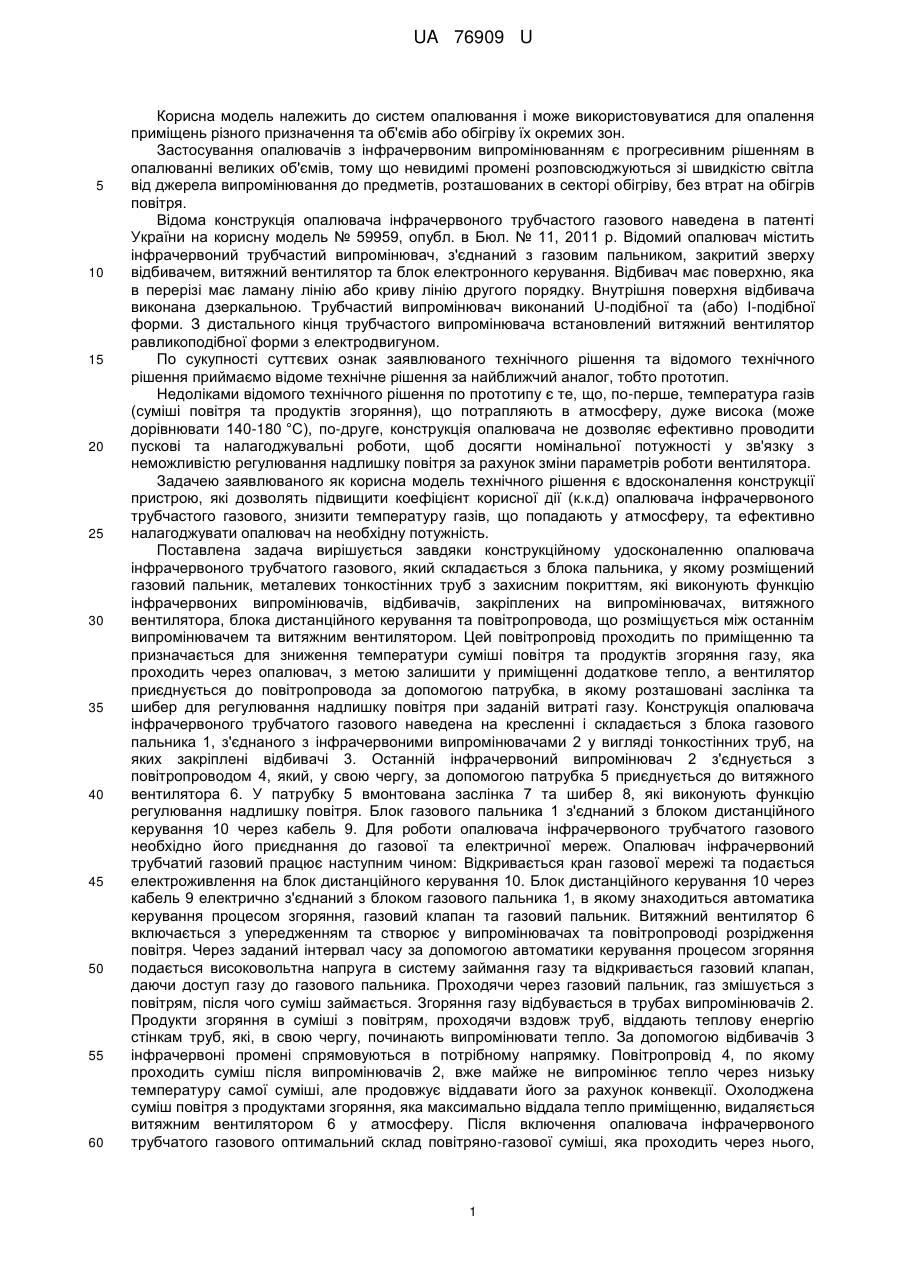

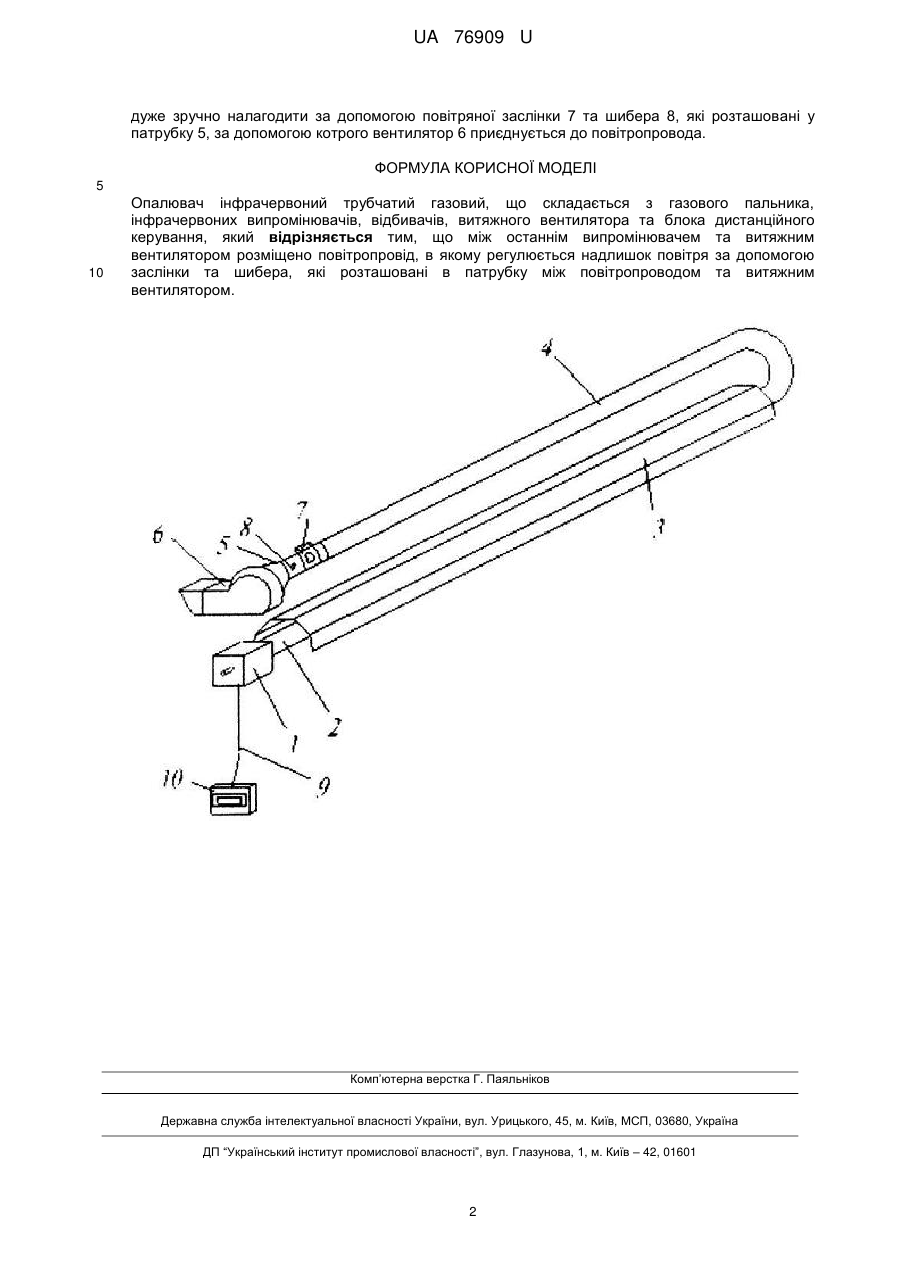

Реферат: Опалювач інфрачервоний трубчатий газовий складається з газового пальника, інфрачервоних випромінювачів, відбивачів, витяжного вентилятора та блока дистанційного керування. Між останнім випромінювачем та витяжним вентилятором розміщено повітропровід, в якому регулюється надлишок повітря за допомогою заслінки та шибера, які розташовані в патрубку між повітропроводом та витяжним вентилятором. UA 76909 U (12) UA 76909 U UA 76909 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до систем опалювання і може використовуватися для опалення приміщень різного призначення та об'ємів або обігріву їх окремих зон. Застосування опалювачів з інфрачервоним випромінюванням є прогресивним рішенням в опалюванні великих об'ємів, тому що невидимі промені розповсюджуються зі швидкістю світла від джерела випромінювання до предметів, розташованих в секторі обігріву, без втрат на обігрів повітря. Відома конструкція опалювача інфрачервоного трубчастого газового наведена в патенті України на корисну модель № 59959, опубл. в Бюл. № 11, 2011 р. Відомий опалювач містить інфрачервоний трубчастий випромінювач, з'єднаний з газовим пальником, закритий зверху відбивачем, витяжний вентилятор та блок електронного керування. Відбивач має поверхню, яка в перерізі має ламану лінію або криву лінію другого порядку. Внутрішня поверхня відбивача виконана дзеркальною. Трубчастий випромінювач виконаний U-подібної та (або) І-подібної форми. З дистального кінця трубчастого випромінювача встановлений витяжний вентилятор равликоподібної форми з електродвигуном. По сукупності суттєвих ознак заявлюваного технічного рішення та відомого технічного рішення приймаємо відоме технічне рішення за найближчий аналог, тобто прототип. Недоліками відомого технічного рішення по прототипу є те, що, по-перше, температура газів (суміші повітря та продуктів згоряння), що потрапляють в атмосферу, дуже висока (може дорівнювати 140-180 °C), по-друге, конструкція опалювача не дозволяє ефективно проводити пускові та налагоджувальні роботи, щоб досягти номінальної потужності у зв'язку з неможливістю регулювання надлишку повітря за рахунок зміни параметрів роботи вентилятора. Задачею заявлюваного як корисна модель технічного рішення є вдосконалення конструкції пристрою, які дозволять підвищити коефіцієнт корисної дії (к.к.д) опалювача інфрачервоного трубчастого газового, знизити температуру газів, що попадають у атмосферу, та ефективно налагоджувати опалювач на необхідну потужність. Поставлена задача вирішується завдяки конструкційному удосконаленню опалювача інфрачервоного трубчатого газового, який складається з блока пальника, у якому розміщений газовий пальник, металевих тонкостінних труб з захисним покриттям, які виконують функцію інфрачервоних випромінювачів, відбивачів, закріплених на випромінювачах, витяжного вентилятора, блока дистанційного керування та повітропровода, що розміщується між останнім випромінювачем та витяжним вентилятором. Цей повітропровід проходить по приміщенню та призначається для зниження температури суміші повітря та продуктів згоряння газу, яка проходить через опалювач, з метою залишити у приміщенні додаткове тепло, а вентилятор приєднується до повітропровода за допомогою патрубка, в якому розташовані заслінка та шибер для регулювання надлишку повітря при заданій витраті газу. Конструкція опалювача інфрачервоного трубчатого газового наведена на кресленні і складається з блока газового пальника 1, з'єднаного з інфрачервоними випромінювачами 2 у вигляді тонкостінних труб, на яких закріплені відбивачі 3. Останній інфрачервоний випромінювач 2 з'єднується з повітропроводом 4, який, у свою чергу, за допомогою патрубка 5 приєднується до витяжного вентилятора 6. У патрубку 5 вмонтована заслінка 7 та шибер 8, які виконують функцію регулювання надлишку повітря. Блок газового пальника 1 з'єднаний з блоком дистанційного керування 10 через кабель 9. Для роботи опалювача інфрачервоного трубчатого газового необхідно його приєднання до газової та електричної мереж. Опалювач інфрачервоний трубчатий газовий працює наступним чином: Відкривається кран газової мережі та подається електроживлення на блок дистанційного керування 10. Блок дистанційного керування 10 через кабель 9 електрично з'єднаний з блоком газового пальника 1, в якому знаходиться автоматика керування процесом згоряння, газовий клапан та газовий пальник. Витяжний вентилятор 6 включається з упередженням та створює у випромінювачах та повітропроводі розрідження повітря. Через заданий інтервал часу за допомогою автоматики керування процесом згоряння подається високовольтна напруга в систему займання газу та відкривається газовий клапан, даючи доступ газу до газового пальника. Проходячи через газовий пальник, газ змішується з повітрям, після чого суміш займається. Згоряння газу відбувається в трубах випромінювачів 2. Продукти згоряння в суміші з повітрям, проходячи вздовж труб, віддають теплову енергію стінкам труб, які, в свою чергу, починають випромінювати тепло. За допомогою відбивачів 3 інфрачервоні промені спрямовуються в потрібному напрямку. Повітропровід 4, по якому проходить суміш після випромінювачів 2, вже майже не випромінює тепло через низьку температуру самої суміші, але продовжує віддавати його за рахунок конвекції. Охолоджена суміш повітря з продуктами згоряння, яка максимально віддала тепло приміщенню, видаляється витяжним вентилятором 6 у атмосферу. Після включення опалювача інфрачервоного трубчатого газового оптимальний склад повітряно-газової суміші, яка проходить через нього, 1 UA 76909 U дуже зручно налагодити за допомогою повітряної заслінки 7 та шибера 8, які розташовані у патрубку 5, за допомогою котрого вентилятор 6 приєднується до повітропровода. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Опалювач інфрачервоний трубчатий газовий, що складається з газового пальника, інфрачервоних випромінювачів, відбивачів, витяжного вентилятора та блока дистанційного керування, який відрізняється тим, що між останнім випромінювачем та витяжним вентилятором розміщено повітропровід, в якому регулюється надлишок повітря за допомогою заслінки та шибера, які розташовані в патрубку між повітропроводом та витяжним вентилятором. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
