Опалювач інфрачервоний трубчастий газовий “геліос”

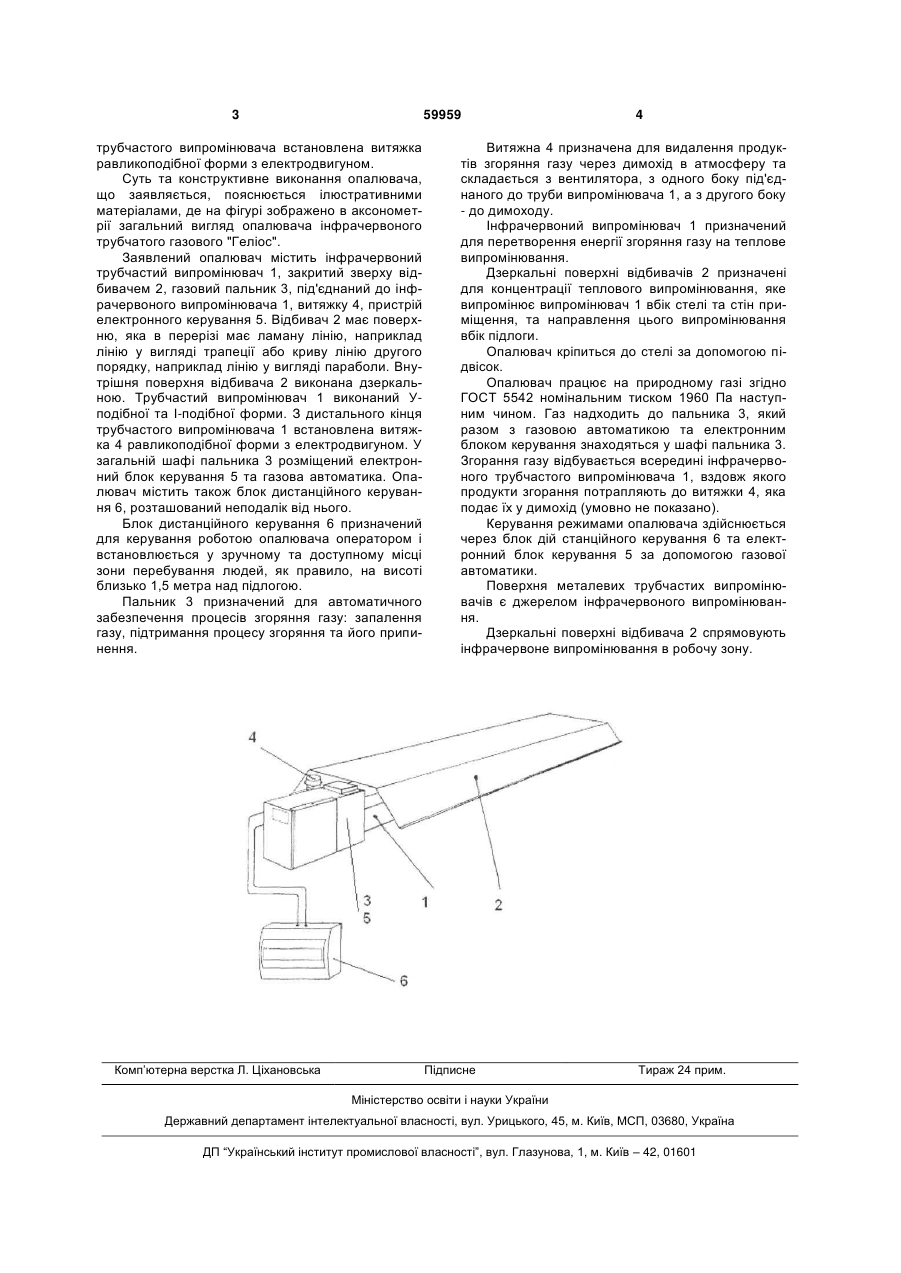

Опалювач інфрачервоний трубчастий газовий, що містить інфрачервоний трубчастий випромінювач, закритий зверху відбивачем, газовий пальник, під'єднаний до інфрачервоного випромінювача, 3 59959 трубчастого випромінювача встановлена витяжка равликоподібної форми з електродвигуном. Суть та конструктивне виконання опалювача, що заявляється, пояснюється ілюстративними матеріалами, де на фігурі зображено в аксонометрії загальний вигляд опалювача інфрачервоного трубчатого газового "Геліос". Заявлений опалювач містить інфрачервоний трубчастий випромінювач 1, закритий зверху відбивачем 2, газовий пальник 3, під'єднаний до інфрачервоного випромінювача 1, витяжку 4, пристрій електронного керування 5. Відбивач 2 має поверхню, яка в перерізі має ламану лінію, наприклад лінію у вигляді трапеції або криву лінію другого порядку, наприклад лінію у вигляді параболи. Внутрішня поверхня відбивача 2 виконана дзеркальною. Трубчастий випромінювач 1 виконаний Уподібної та І-подібної форми. З дистального кінця трубчастого випромінювача 1 встановлена витяжка 4 равликоподібної форми з електродвигуном. У загальній шафі пальника 3 розміщений електронний блок керування 5 та газова автоматика. Опалювач містить також блок дистанційного керування 6, розташований неподалік від нього. Блок дистанційного керування 6 призначений для керування роботою опалювача оператором і встановлюється у зручному та доступному місці зони перебування людей, як правило, на висоті близько 1,5 метра над підлогою. Пальник 3 призначений для автоматичного забезпечення процесів згоряння газу: запалення газу, підтримання процесу згоряння та його припинення. Комп’ютерна верстка Л. Ціхановська 4 Витяжна 4 призначена для видалення продуктів згоряння газу через димохід в атмосферу та складається з вентилятора, з одного боку під'єднаного до труби випромінювача 1, а з другого боку - до димоходу. Інфрачервоний випромінювач 1 призначений для перетворення енергії згоряння газу на теплове випромінювання. Дзеркальні поверхні відбивачів 2 призначені для концентрації теплового випромінювання, яке випромінює випромінювач 1 вбік стелі та стін приміщення, та направлення цього випромінювання вбік підлоги. Опалювач кріпиться до стелі за допомогою підвісок. Опалювач працює на природному газі згідно ГОСТ 5542 номінальним тиском 1960 Па наступним чином. Газ надходить до пальника 3, який разом з газовою автоматикою та електронним блоком керування знаходяться у шафі пальника 3. Згорання газу відбувається всередині інфрачервоного трубчастого випромінювача 1, вздовж якого продукти згорання потрапляють до витяжки 4, яка подає їх у димохід (умовно не показано). Керування режимами опалювача здійснюється через блок дій станційного керування 6 та електронний блок керування 5 за допомогою газової автоматики. Поверхня металевих трубчастих випромінювачів є джерелом інфрачервоного випромінювання. Дзеркальні поверхні відбивача 2 спрямовують інфрачервоне випромінювання в робочу зону. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
