Валоповоротний пристрій турбіни

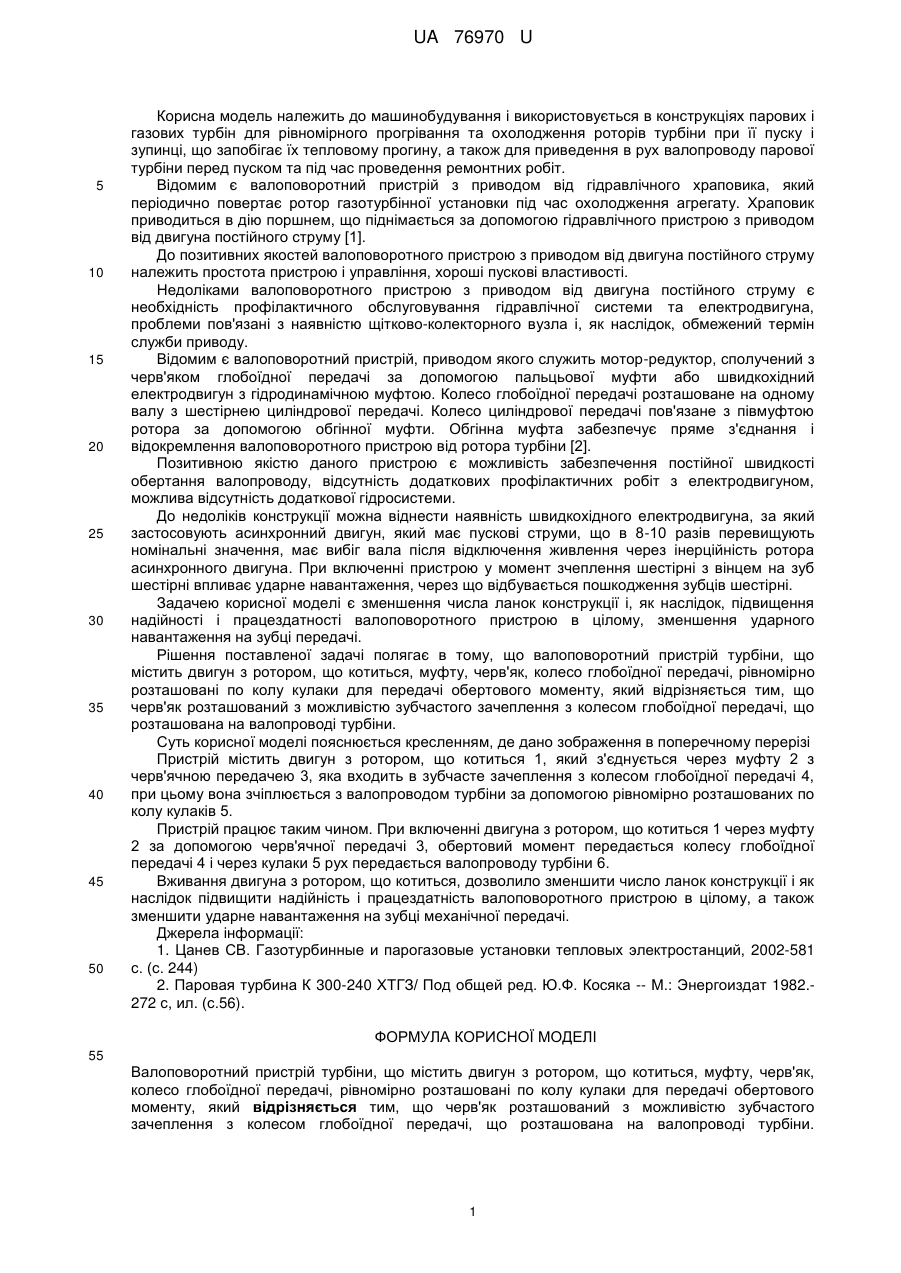

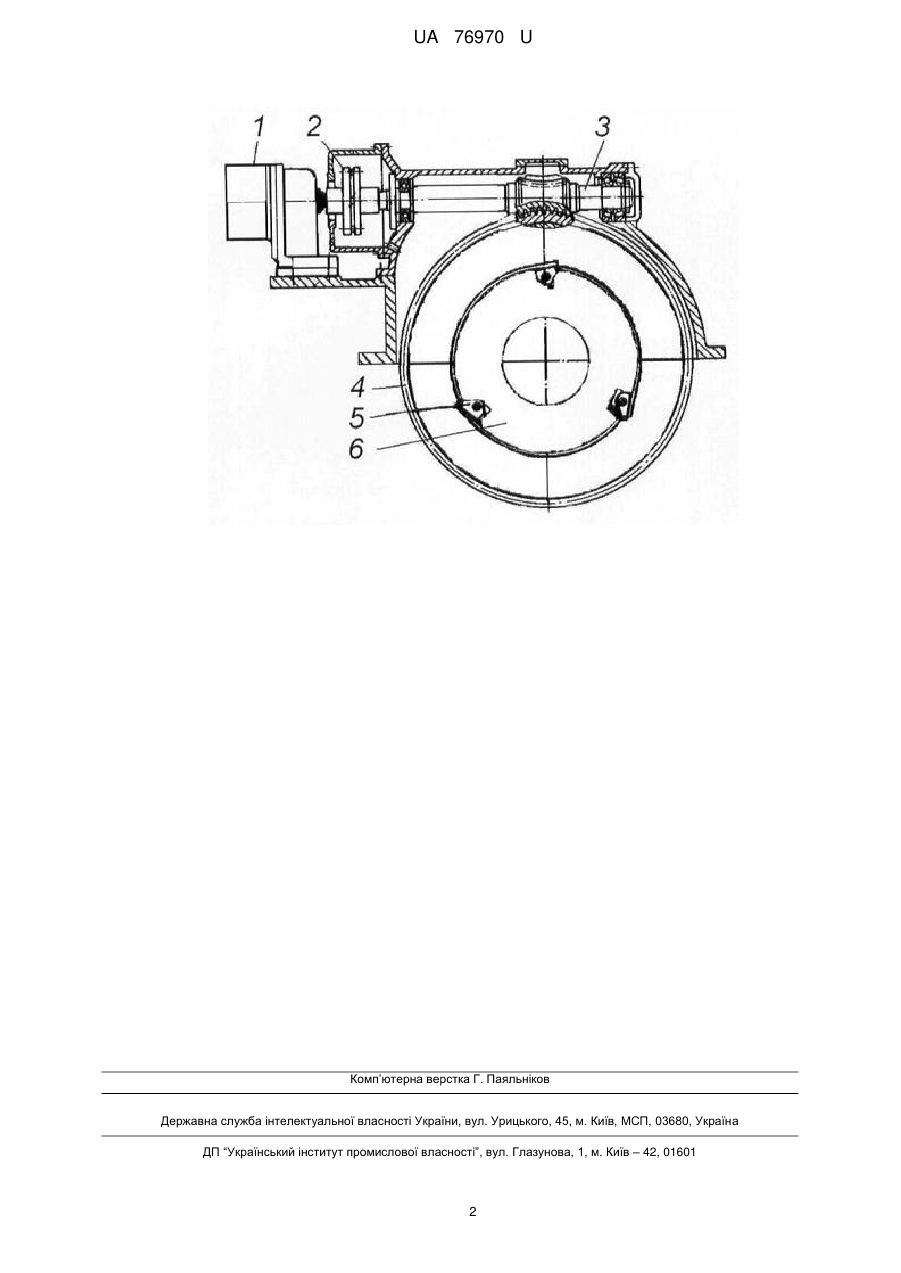

Реферат: Валоповоротний пристрій турбіни, що містить двигун з ротором, що котиться, муфту, черв'як, колесо глобоїдної передачі, рівномірно розташовані по колу кулаки для передачі обертового моменту, крім того, черв'як розташований з можливістю зубчастого зачеплення з колесом глобоїдної передачі, що розташована на валопроводі турбіни. UA 76970 U (12) UA 76970 U UA 76970 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до машинобудування і використовується в конструкціях парових і газових турбін для рівномірного прогрівання та охолодження роторів турбіни при її пуску і зупинці, що запобігає їх тепловому прогину, а також для приведення в рух валопроводу парової турбіни перед пуском та під час проведення ремонтних робіт. Відомим є валоповоротний пристрій з приводом від гідравлічного храповика, який періодично повертає ротор газотурбінної установки під час охолодження агрегату. Храповик приводиться в дію поршнем, що піднімається за допомогою гідравлічного пристрою з приводом від двигуна постійного струму [1]. До позитивних якостей валоповоротного пристрою з приводом від двигуна постійного струму належить простота пристрою і управління, хороші пускові властивості. Недоліками валоповоротного пристрою з приводом від двигуна постійного струму є необхідність профілактичного обслуговування гідравлічної системи та електродвигуна, проблеми пов'язані з наявністю щітково-колекторного вузла і, як наслідок, обмежений термін служби приводу. Відомим є валоповоротний пристрій, приводом якого служить мотор-редуктор, сполучений з черв'яком глобоїдної передачі за допомогою пальцьової муфти або швидкохідний електродвигун з гідродинамічною муфтою. Колесо глобоїдної передачі розташоване на одному валу з шестірнею циліндрової передачі. Колесо циліндрової передачі пов'язане з півмуфтою ротора за допомогою обгінної муфти. Обгінна муфта забезпечує пряме з'єднання і відокремлення валоповоротного пристрою від ротора турбіни [2]. Позитивною якістю даного пристрою є можливість забезпечення постійної швидкості обертання валопроводу, відсутність додаткових профілактичних робіт з електродвигуном, можлива відсутність додаткової гідросистеми. До недоліків конструкції можна віднести наявність швидкохідного електродвигуна, за який застосовують асинхронний двигун, який має пускові струми, що в 8-10 разів перевищують номінальні значення, має вибіг вала після відключення живлення через інерційність ротора асинхронного двигуна. При включенні пристрою у момент зчеплення шестірні з вінцем на зуб шестірні впливає ударне навантаження, через що відбувається пошкодження зубців шестірні. Задачею корисної моделі є зменшення числа ланок конструкції і, як наслідок, підвищення надійності і працездатності валоповоротного пристрою в цілому, зменшення ударного навантаження на зубці передачі. Рішення поставленої задачі полягає в тому, що валоповоротний пристрій турбіни, що містить двигун з ротором, що котиться, муфту, черв'як, колесо глобоїдної передачі, рівномірно розташовані по колу кулаки для передачі обертового моменту, який відрізняється тим, що черв'як розташований з можливістю зубчастого зачеплення з колесом глобоїдної передачі, що розташована на валопроводі турбіни. Суть корисної моделі пояснюється кресленням, де дано зображення в поперечному перерізі Пристрій містить двигун з ротором, що котиться 1, який з'єднується через муфту 2 з черв'ячною передачею 3, яка входить в зубчасте зачеплення з колесом глобоїдної передачі 4, при цьому вона зчіплюється з валопроводом турбіни за допомогою рівномірно розташованих по колу кулаків 5. Пристрій працює таким чином. При включенні двигуна з ротором, що котиться 1 через муфту 2 за допомогою черв'ячної передачі 3, обертовий момент передається колесу глобоїдної передачі 4 і через кулаки 5 рух передається валопроводу турбіни 6. Вживання двигуна з ротором, що котиться, дозволило зменшити число ланок конструкції і як наслідок підвищити надійність і працездатність валоповоротного пристрою в цілому, а також зменшити ударне навантаження на зубці механічної передачі. Джерела інформації: 1. Цанев СВ. Газотурбинные и парогазовые установки тепловых электростанций, 2002-581 с. (с. 244) 2. Паровая турбина К 300-240 ХТГЗ/ Под общей ред. Ю.Ф. Косяка -- М.: Энергоиздат 1982.272 с, ил. (с.56). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Валоповоротний пристрій турбіни, що містить двигун з ротором, що котиться, муфту, черв'як, колесо глобоїдної передачі, рівномірно розташовані по колу кулаки для передачі обертового моменту, який відрізняється тим, що черв'як розташований з можливістю зубчастого зачеплення з колесом глобоїдної передачі, що розташована на валопроводі турбіни. 1 UA 76970 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
