Пристрій захисту від недопустимого підвищення частоти обертання ротора вільної турбіни

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 29287

Опубліковано: 10.01.2008

Автори: Коваленко Олександр Павлович, Шанькін Сергій Іванович

Завантажити PDF файл.

Формула / Реферат

1. Пристрій захисту від недопустимого підвищення частоти обертання ротора вільної турбіни, що містить індуктор і електромагнітний датчик, який відрізняється тим, що індуктор закріплений в центральній частині диска вільної турбіни і має центрувальний і балансувальний бурти, а датчик жорстко закріплений на корпусі пристрою вихідного за допомогою кронштейна.

2. Пристрій за п. 1, який відрізняється тим, що між датчиком і кронштейном встановлено регулювальну прокладку.

Текст

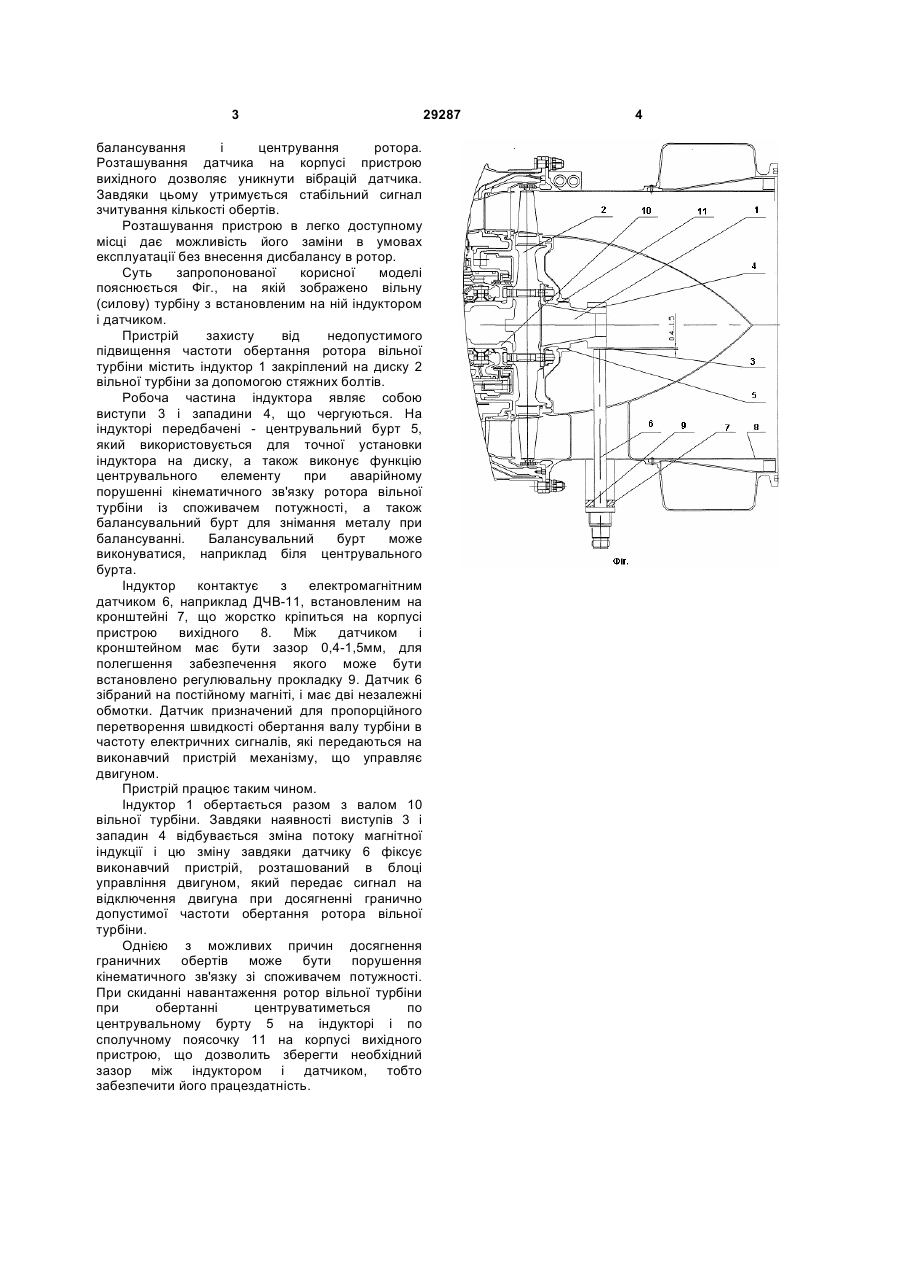

1. Пристрій захисту від недопустимого підвищення частоти обертання ротора вільної 3 балансування і центрування ротора. Розташування датчика на корпусі пристрою вихідного дозволяє уникнути вібрацій датчика. Завдяки цьому утримується стабільний сигнал зчитування кількості обертів. Розташування пристрою в легко доступному місці дає можливість його заміни в умовах експлуатації без внесення дисбалансу в ротор. Суть запропонованої корисної моделі пояснюється Фіг., на якій зображено вільну (силову) турбіну з встановленим на ній індуктором і датчиком. Пристрій захисту від недопустимого підвищення частоти обертання ротора вільної турбіни містить індуктор 1 закріплений на диску 2 вільної турбіни за допомогою стяжних болтів. Робоча частина індуктора являє собою виступи 3 і западини 4, що чергуються. На індукторі передбачені - центрувальний бурт 5, який використовується для точної установки індуктора на диску, а також виконує функцію центрувального елементу при аварійному порушенні кінематичного зв'язку ротора вільної турбіни із споживачем потужності, а також балансувальний бурт для знімання металу при балансуванні. Балансувальний бурт може виконуватися, наприклад біля центрувального бурта. Індуктор контактує з електромагнітним датчиком 6, наприклад ДЧВ-11, встановленим на кронштейні 7, що жорстко кріпиться на корпусі пристрою вихідного 8. Між датчиком і кронштейном має бути зазор 0,4-1,5мм, для полегшення забезпечення якого може бути встановлено регулювальну прокладку 9. Датчик 6 зібраний на постійному магніті, і має дві незалежні обмотки. Датчик призначений для пропорційного перетворення швидкості обертання валу турбіни в частоту електричних сигналів, які передаються на виконавчий пристрій механізму, що управляє двигуном. Пристрій працює таким чином. Індуктор 1 обертається разом з валом 10 вільної турбіни. Завдяки наявності виступів 3 і западин 4 відбувається зміна потоку магнітної індукції і цю зміну завдяки датчику 6 фіксує виконавчий пристрій, розташований в блоці управління двигуном, який передає сигнал на відключення двигуна при досягненні гранично допустимої частоти обертання ротора вільної турбіни. Однією з можливих причин досягнення граничних обертів може бути порушення кінематичного зв'язку зі споживачем потужності. При скиданні навантаження ротор вільної турбіни при обертанні центруватиметься по центрувальному бурту 5 на індукторі і по сполучному поясочку 11 на корпусі вихідного пристрою, що дозволить зберегти необхідний зазор між індуктором і датчиком, тобто забезпечити його працездатність. 29287 4
