Металокорд з поліпшеним проникненням гуми

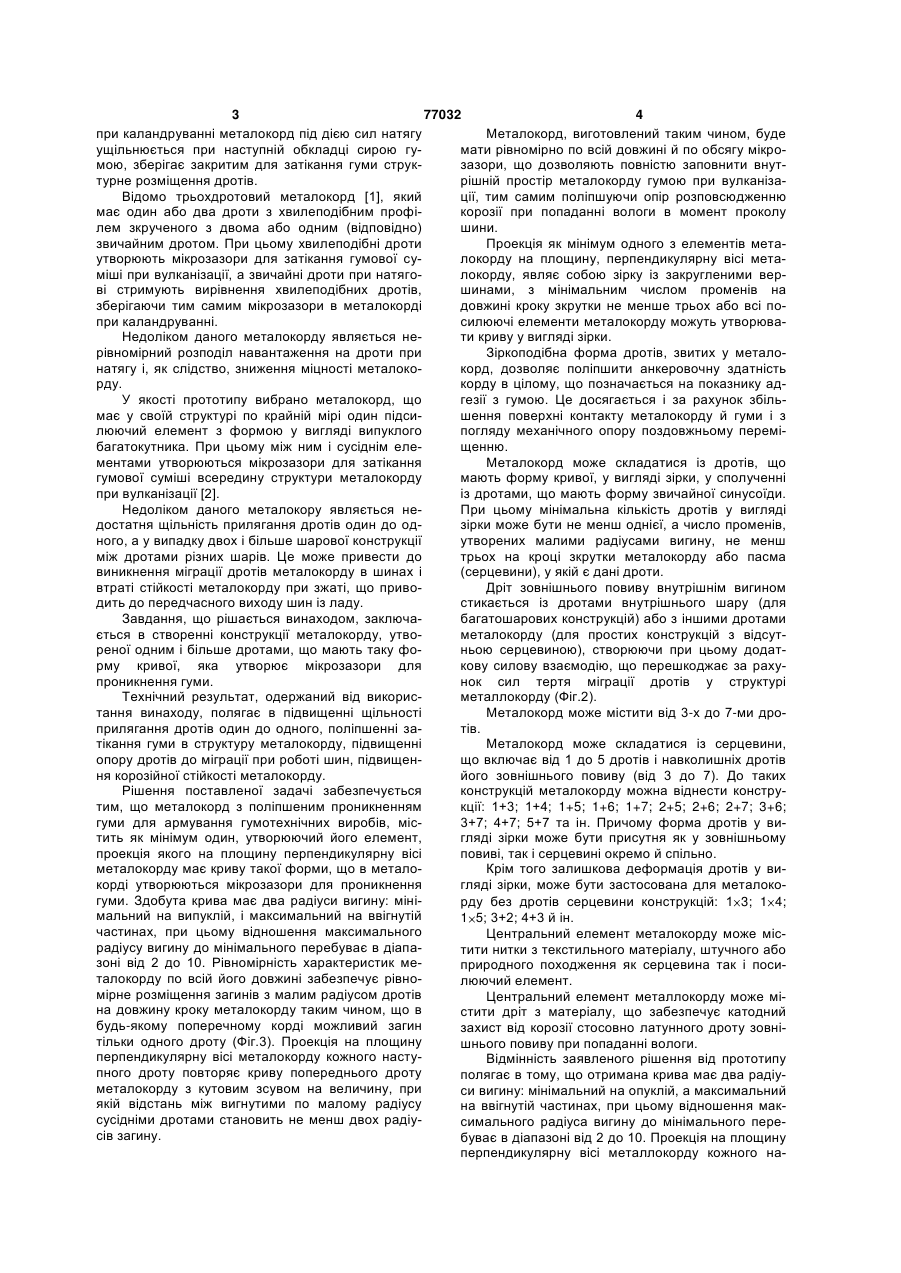

1. Металокорд із поліпшеним проникненням гуми, що містить як мінімум один, що становить його елемент, проекція якого на площину перпендикулярну віссі металокорду, має криву такої форми, що в металокорді утворюються мікрозазори для проникнення гуми, який відрізняється тим, що отримана крива має два радіуси вигину: мінімальний на опуклій, і максимальний на ввігнутій частинах, при цьому відношення максимального радіусу вигину до мінімального перебуває в діапазоні від 2 до 10, причому проекція на площину перпендикулярну віссі металокорду кожного наступного дроту повторяє криву попереднього дроту C2 2 UA 1 3 77032 4 при каландруванні металокорд під дією сил натягу Металокорд, виготовлений таким чином, буде ущільнюється при наступній обкладці сирою гумати рівномірно по всій довжині й по обсягу мікромою, зберігає закритим для затікання гуми струкзазори, що дозволяють повністю заповнити внуттурне розміщення дротів. рішній простір металокорду гумою при вулканізаВідомо трьохдротовий металокорд [1], який ції, тим самим поліпшуючи опір розповсюдженню має один або два дроти з хвилеподібним профікорозії при попаданні вологи в момент проколу лем зкрученого з двома або одним (відповідно) шини. звичайним дротом. При цьому хвилеподібні дроти Проекція як мінімум одного з елементів метаутворюють мікрозазори для затікання гумової сулокорду на площину, перпендикулярну вісі метаміші при вулканізації, а звичайні дроти при натяголокорду, являє собою зірку із закругленими верві стримують вирівнення хвилеподібних дротів, шинами, з мінімальним числом променів на зберігаючи тим самим мікрозазори в металокорді довжині кроку зкрутки не менше трьох або всі попри каландруванні. силюючі елементи металокорду можуть утворюваНедоліком даного металокорду являється нети криву у вигляді зірки. рівномірний розподіл навантаження на дроти при Зіркоподібна форма дротів, звитих у металонатягу і, як слідство, зниження міцності металококорд, дозволяє поліпшити анкеровочну здатність рду. корду в цілому, що позначається на показнику адУ якості прототипу вибрано металокорд, що гезії з гумою. Це досягається і за рахунок збільмає у своїй структурі по крайній мірі один підсишення поверхні контакту металокорду й гуми і з люючий елемент з формою у вигляді випуклого погляду механічного опору поздовжньому перемібагатокутника. При цьому між ним і сусіднім елещенню. ментами утворюються мікрозазори для затікання Металокорд може складатися із дротів, що гумової суміші всередину структури металокорду мають форму кривої, у вигляді зірки, у сполученні при вулканізації [2]. із дротами, що мають форму звичайної синусоїди. Недоліком даного металокору являється неПри цьому мінімальна кількість дротів у вигляді достатня щільність прилягання дротів один до одзірки може бути не менш однієї, а число променів, ного, а у випадку двох і більше шарової конструкції утворених малими радіусами вигину, не менш між дротами різних шарів. Це може привести до трьох на кроці зкрутки металокорду або пасма виникнення міграції дротів металокорду в шинах і (серцевини), у якій є дані дроти. втраті стійкості металокорду при зжаті, що привоДріт зовнішнього повиву внутрішнім вигином дить до передчасного виходу шин із ладу. стикається із дротами внутрішнього шару (для Завдання, що рішається винаходом, заключабагатошарових конструкцій) або з іншими дротами ється в створенні конструкції металокорду, утвометалокорду (для простих конструкцій з відсутреної одним і більше дротами, що мають таку фоньою серцевиною), створюючи при цьому додатрму кривої, яка утворює мікрозазори для кову силову взаємодію, що перешкоджає за рахупроникнення гуми. нок сил тертя міграції дротів у структурі Технічний результат, одержаний від викорисметаллокорду (Фіг.2). тання винаходу, полягає в підвищенні щільності Металокорд може містити від 3-х до 7-ми дроприлягання дротів один до одного, поліпшенні затів. тікання гуми в структуру металокорду, підвищенні Металокорд може складатися із серцевини, опору дротів до міграції при роботі шин, підвищенщо включає від 1 до 5 дротів і навколишніх дротів ня корозійної стійкості металокорду. його зовнішнього повиву (від 3 до 7). До таких Рішення поставленої задачі забезпечується конструкцій металокорду можна віднести конструтим, що металокорд з поліпшеним проникненням кції: 1+3; 1+4; 1+5; 1+6; 1+7; 2+5; 2+6; 2+7; 3+6; гуми для армування гумотехнічних виробів, міс3+7; 4+7; 5+7 та ін. Причому форма дротів у витить як мінімум один, утворюючий його елемент, гляді зірки може бути присутня як у зовнішньому проекція якого на площину перпендикулярну вісі повиві, так і серцевині окремо й спільно. металокорду має криву такої форми, що в металоКрім того залишкова деформація дротів у викорді утворюються мікрозазори для проникнення гляді зірки, може бути застосована для металокогуми. Здобута крива має два радіуси вигину: мінірду без дротів серцевини конструкцій: 1 3; 1 4; мальний на випуклій, і максимальний на ввігнутій 1 5; 3+2; 4+3 й ін. частинах, при цьому відношення максимального Центральний елемент металокорду може місрадіусу вигину до мінімального перебуває в діапатити нитки з текстильного матеріалу, штучного або зоні від 2 до 10. Рівномірність характеристик меприродного походження як серцевина так і поситалокорду по всій його довжині забезпечує рівнолюючий елемент. мірне розміщення загинів з малим радіусом дротів Центральний елемент металлокорду може міна довжину кроку металокорду таким чином, що в стити дріт з матеріалу, що забезпечує катодний будь-якому поперечному корді можливий загин захист від корозії стосовно латунного дроту зовнітільки одного дроту (Фіг.3). Проекція на площину шнього повиву при попаданні вологи. перпендикулярну вісі металокорду кожного настуВідмінність заявленого рішення від прототипу пного дроту повторяє криву попереднього дроту полягає в тому, що отримана крива має два радіуметалокорду з кутовим зсувом на величину, при си вигину: мінімальний на опуклій, а максимальний якій відстань між вигнутими по малому радіусу на ввігнутій частинах, при цьому відношення максусідніми дротами становить не менш двох радіусимального радіуса вигину до мінімального пересів загину. буває в діапазоні від 2 до 10. Проекція на площину перпендикулярну вісі металлокорду кожного на 5 77032 6 ступного дроту повторює криву попереднього дроформу зірки й силового впливу на дроти внутрішту металокорду з кутовим зсувом на величину, при нього шару з боку дротів зовнішнього повиву. якій відстань між вигнутими по малому радіусу На Фіг.3 показано розташування деформовасусідніми дротами становить не менш двох радіуних ділянок дротів на кроці зкрутки металокорду сів вигину. 3 d, де: Проекція як мінімум одного з елементів на tм - крок зкрутки металлокорду; площину, перпендикулярну вісі металокорду, явtп - проекція на вісь металокорду відстані між ляє собою зірку із закругленими вершинами, з міточками вигину дротів по малому радіусі; німальним числом променів на довжину кроку 1, 2, 3 - номера дротів діаметром (d) у порядку зкрутки не менше трьох. розташування на кроці зкрутки. Всі посилюючі елементи металокорду можуть На Фіг.4 представлений зовнішній вигляд меутворювати криву у вигляді зірки. талокорду 3 0,30 FRP. Дріт зовнішнього повиву внутрішнім вигином Приклад конкретного використання: стикається із дротами внутрішнього шару (для Прикладами використання заявленого метабагатошарових конструкцій) або з іншими дротами локорду є конструкції, що складаються із серцевиметалокорду (для простих конструкцій з відсутни з 1-5 дротів з повитим поверх нього шаром дроньою серцевиною), утворюючи при цьому додаттів у кількості від 3 до 7 такими, як 1+3; 1+4; 1+5; кову силову взаємодію, що перешкоджає за раху1+6; 1+7; 2+5; 2+6; 2+7; 3+6; 3+7; 4+7; 5+7 та ін. нок сил тертя міграції дротів у структурі Причому форма дротів у вигляді зірки може бути металокорду. присутня як у зовнішньому повиві, так і в серцевині Металокорд може містити від 3-х до 7-ми дроокремо й спільно. тів. У таблиці 1 наведено результати випробувань Металокорд може складатися із серцевини, металокорду 0,40+6 0,38 без спеціальної дефорщо включає від одного до п'яти дротів і навколишмації дротів, з деформацією дротів відповідно до ніх його дротів зовнішнього повиву. [патенту №2137869] (Betru) і з деформацією дроЦентральний елемент металокорду може містів, згідно із сьогоденням винаходу (FRP). тити нитки з текстильного матеріалу, штучного або Виміри діаметру металокорду проводилися за природного походження. допомогою мікрометра. Величина адгезії металоЦентральний елемент металокорду може міскорду з гумою визначалася на блоці 12,5мм тити дріт з матеріалу, що забезпечує катодний (BISFA). Значення анкеровки центрального дроту захист від корозії стосовно латунного дроту зовнів огумленому і неогумленому металокорді оцінюшнього повиву. валися на довжині металокорду довжиною 180мм. Винахід пояснюється кресленнями, де на Фіг.1 Заповнюваність металокорду гумовою сумішшю проекція на площину перпендикулярну вісі метавизначалася шляхом виміру падіння тиску повітря локорду одиничного елементу металокорду після з 1Мпа, підведеного до одного з кінців огумленого деформації й зкрутки в металокорді. металокорду довжиною 18мм, після проходження На Фіг.2 представлена схема поперечного печасу в 1хв. рерізу одиничного елементу металокорду, що має Таблиця 1 Анкеровка центральАдгезія металоАнкеровка центрального Конструкція метало- Діаметр, Падіння ного корду з гумою, Н дроту в огумленому мекорду мм тиску, МПа дроту в металокорді, талокорді, Н Н 1,16 889 1,0 26 334 0,40+6 0,38(звич.) 1,16 896 0,0 29 340 0,40+6 0,38 Betm 1,16 894 0,0 332 357 0,40+6 0,38 FRP При зкрутці в металокорд проекція кривого дроту здобуває вигляд зірки на поперечній площині перетину металокорду. При цьому великий радіус вигину стикаючись із дротами внутрішнього шару створює додаткову силову взаємодію, що перешкоджає за рахунок сил тертя міграції дротів у структурі металокорду. Зіркоподібна форма дротів, звитих у металокорді, дозволяє поліпшити анкеровочну здатність корду в цілому, що позначається на показнику адгезії з гумою. Це досягається й за рахунок збіль шення поверхні контакту металокорду й гуми й з погляду механічного опору поздовжнього переміщення. Крім цього даний винахід може застосовуватися для металокорду без дротів серцевини. До таких конструкцій відносяться 1 3; 1 4; 1 5; 3+2; 4+3 й ін. Наприклад у табл.2 наведені порівняльні характеристики металокорду 1 3 0,30 з різною деформацією дротів. 7 77032 8 Таблиця 2 Конструкція металокорРозривне зусилля, Адгезія металокорду з гумою, Діаметр, мм ду H H 0,64 662 584 3 0,30 (звичайний) 0,67 628 598 3 0,30 Betru 0,68 612 605 3 0,30 FRP Падіння тиску, МПа 1,0 0,0 0,0 Список літератури: 1. Патент ЕР 0528637 A1. 2. RU 2137869 С1, 1999.09.20, Бюл. №26, ч.2 (прототип). Комп’ютерна верстка Л.Литвиненко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
