Металокорд для армування шин

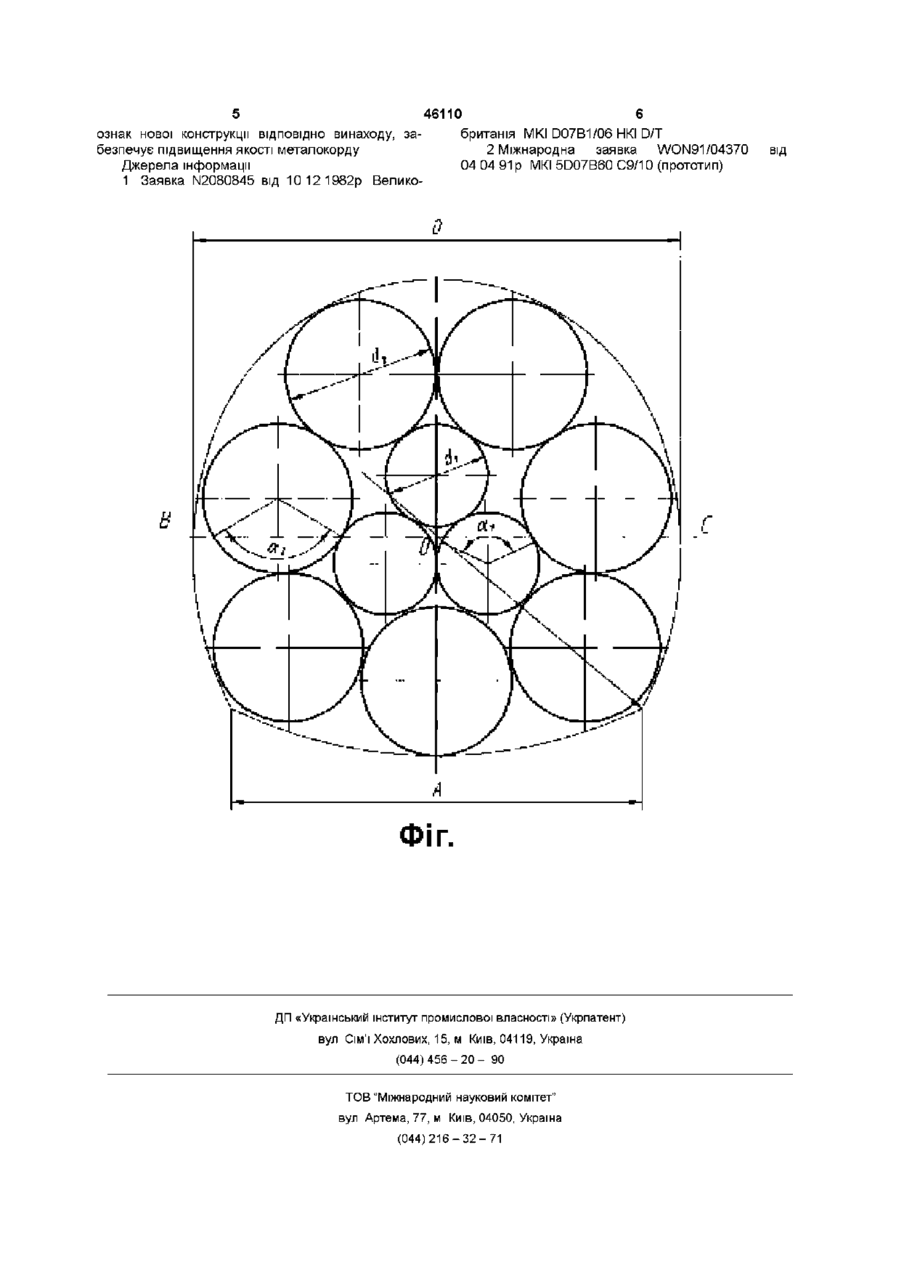

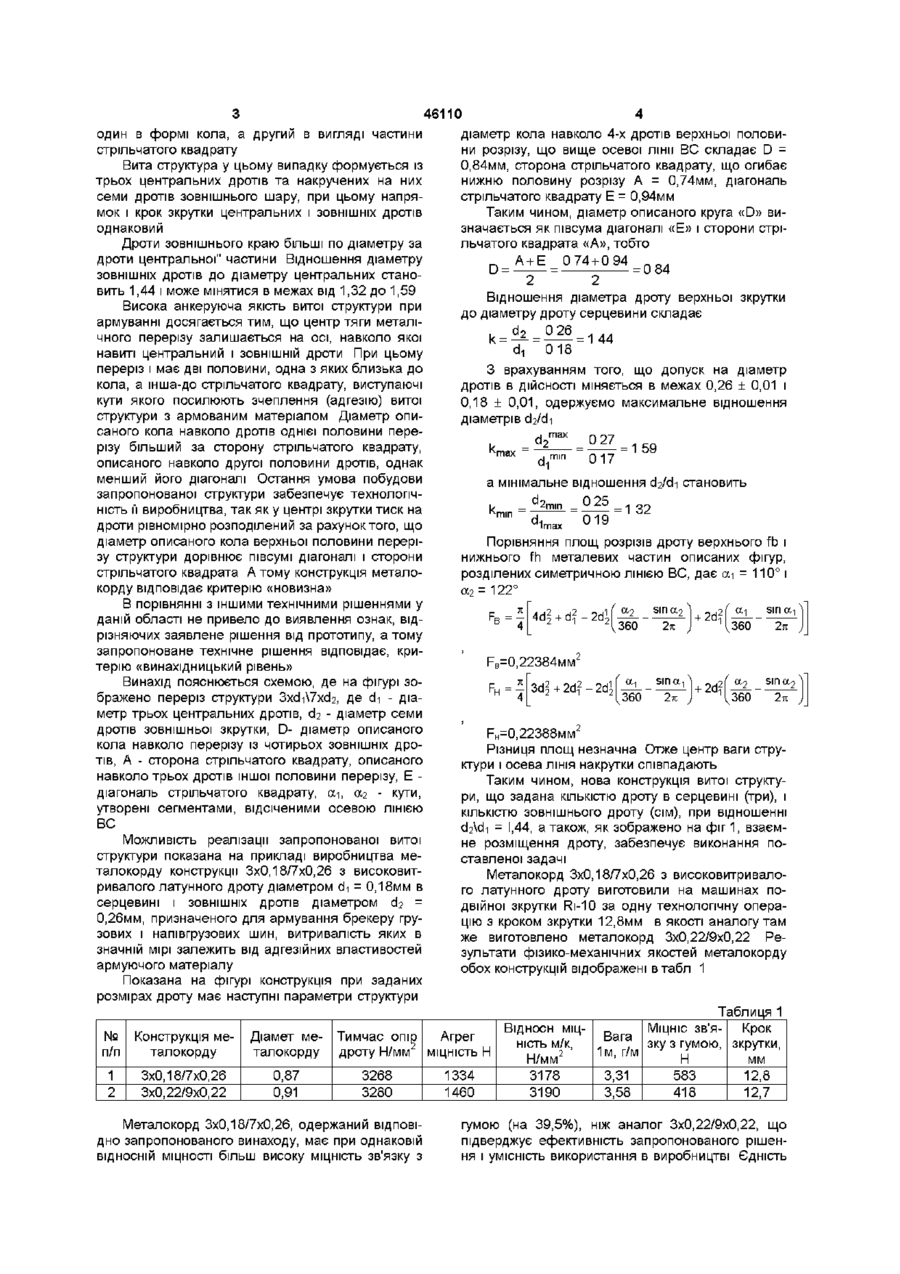

Металокорд для армування шин, який має серцевину із сталевих дротів і накручений на нього в одному і тому ж напрямку і з однаковим кроком скрутня ЗОВНІШНІЙ шар дроту, який відрізняється тим, що на серцевину з діаметром d1, накручено ЗОВНІШНІЙ шар з діаметром дроту d2, при цьому діаметри зовнішнього шару і серцевини дають відношення d2/d1=l,32 1,59, а переріз витої структури має дві частини, одна з яких описана колом з діаметром D, а друга - стрілчастим квадратом з стороною А і діагоналлю Е, при цьому виконується залежність A+E=D q Винахід належить до металургійного виробництва в області обробки дроту і виготовлення зкручених структур з нього, а конкретніше, до виробництва металокорду для армування шин і інших гумо-технічних виробів, а також може належати до виробництва канатів та кабелів ВІДОМІ ВИТІ структури [1] з металічного дроту, покриті металічним покриттям, яке служить для підвищення адгезійного зв'язку між армуючим і армованим матеріалами, мають серцевину, сформовану з декількох дротів, і ЗОВНІШНІЙ шар дроту, що опирається на серцевину В якості прототипу самого близького по технічній суті в досягненні потрібного ефекту, вважається шинний корд [2], що має серцевину, яка складається з двох-чотирьох сталевих дротів, і ЗОВНІШНІЙ шар, також з сталевих дротів, накручених на серцевину в одному напрямку і з однаковим кроком Недоліком прототипу є низька анкеруюча здатність витої структури в армованому матеріалі, що приводить до зниження величини адгезії металокорду в гумі та зменшення витривалості шин Задача, винаходу - одержання нової конструкції металокорду зі збільшеною анкеруючою здібні стю Технічний результат, якого можна досягти при використанні винаходу, заключається у підвищенні якості металокорду за рахунок забезпечення більшої МІЦНОСТІ зв'язку з гумою МІЦНІСТЬ зв'язку за безпечується періодичним профілем витої структури, створеної сполученням двох геометричних фігур частини круга і частини стрільчатого квадрату Рішення поставленої задачі забезпечується тим, що металокорд для армування шин має серцевину із сталевих дротів і навитий поверх нього у одному напрямку з однаковим кроком спіралі ЗОВНІШНІЙ шар дроту На серцевину, що має діаметр дроту d-i, накручується ЗОВНІШНІЙ шар, утворений дротом d2, причому діаметр зовнішнього шару і серцевини мають відношення d2\di = 1,32 1 59, а розріз витої структури має дві частини, одна з яких описана кругом діаметром «D», а друга - стрільчатим квадратом з стороною «А» і діагоналлю «Е», при цьому виконується залежність A+E=D Порівняння з прототипом показує, що заявлена конструкція металокорду відрізняється тим, що у поперечному розрізі вита структура зроблена з двох рівних по площі металевих частин розрізів О (О З 46110 один в формі кола, а другий в вигляді частини діаметр кола навколо 4-х дротів верхньої половистрільчатого квадрату ни розрізу, що вище осевої лінії ВС складає D = 0,84мм, сторона стрільчатого квадрату, що огибає Вита структура у цьому випадку формується із нижню половину розрізу А = 0,74мм, діагональ трьох центральних дротів та накручених на них стрільчатого квадрату Е = 0,94мм семи дротів зовнішнього шару, при цьому напрямок і крок зкрутки центральних і ЗОВНІШНІХ дротів Таким чином, діаметр описаного круга «D» виоднаковий значається як півсума діагоналі «Е» і сторони стрільчатого квадрата «А», тобто Дроти зовнішнього краю більші по діаметру за дроти центральної" частини Відношення діаметру А + Е 074 + 094 D= = 0 84 ЗОВНІШНІХ дротів до діаметру центральних стано2 2 вить 1,44 і може мінятися в межах від 1,32 до 1,59 Відношення діаметра дроту верхньої зкрутки Висока анкеруюча якість витої структури при до діаметру дроту серцевини складає армуванні досягається тим, що центр тяги металіd 26 чного перерізу залишається на осі, навколо якої k= = 1 44 d1 0 18 навиті центральний і ЗОВНІШНІЙ дроти При цьому переріз і має дві половини, одна з яких близька до З врахуванням того, що допуск на діаметр кола, а інша-до стрільчатого квадрату, виступаючі дротів в ДІЙСНОСТІ міняється в межах 0,26 ± 0,01 і кути якого посилюють зчеплення (адгезію) витої 0,18 ± 0,01, одержуємо максимальне відношення структури з армованим матеріалом Діаметр опидіаметрів сіг/сіі саного кола навколо дротів однієї половини пере0 27 різу більший за сторону стрільчатого квадрату, = 1 59 описаного навколо другої половини дротів, однак 017 менший його діагоналі Остання умова побудови а мінімальне відношення становить запропонованої структури забезпечує технологічdo о 95 ність її виробництва, так як у центрі зкрутки тиск на дроти рівномірно розподілений за рахунок того, що d 1max 019 діаметр описаного кола верхньої половини переріПорівняння площ розрізів дроту верхнього fb і зу структури дорівнює півсумі діагоналі і сторони нижнього fh металевих частин описаних фігур, стрільчатого квадрата Атому конструкція металорозділених симетричною ЛІНІЄЮ ВС, дає ои = 110° і корду відповідає критерію «новизна» а2 = 122° В порівнянні з іншими технічними рішеннями у df - 2d = -|4d 2d даній області не привело до виявлення ознак, від4 360 360 2% 2% різняючих заявлене рішення від прототипу, а тому запропоноване технічне рішення відповідає, криF =0,22384MM терію «винахідницький рівень» Винахід пояснюється схемою, де на фігурі зо- 2d 2 FM = бражено переріз структури 3xdi\7xd2, де di - діа360 360 метр трьох центральних дротів, d2 - діаметр семи дротів зовнішньої зкрутки, D- діаметр описаного F =0,22388MM кола навколо перерізу із чотирьох ЗОВНІШНІХ дроРІЗНИЦЯ ПЛОЩ незначна Отже центр ваги струтів, А - сторона стрільчатого квадрату, описаного ктури і осева ЛІНІЯ накрутки співпадають навколо трьох дротів іншої половини перерізу, Е Таким чином, нова конструкція витої структудіагональ стрільчатого квадрату, ои, a-z - кути, ри, що задана КІЛЬКІСТЮ дроту в серцевині (три), і утворені сегментами, відсіченими осевою ЛІНІЄЮ КІЛЬКІСТЮ зовнішнього дроту (сім), при відношенні ВС d2\di = 1,44, а також, як зображено на фіг 1, взаємМожливість реалізації запропонованої витої не розміщення дроту, забезпечує виконання поструктури показана на прикладі виробництва меставленої задачі талокорду конструкції 3x0,18/7x0,26 з високовитМеталокорд 3x0,18/7x0,26 з високовитривалоривалого латунного дроту діаметром di = 0,18мм в го латунного дроту виготовили на машинах посерцевині і ЗОВНІШНІХ дротів діаметром 6-z = двійної зкрутки Ri-Ю за одну технологічну опера0,26мм, призначеного для армування брекеру груцію з кроком зкрутки 12,8мм в якості аналогу там зових і напівгрузових шин, витривалість яких в же виготовлено металокорд 3x0,22/9x0,22 Резначній мірі залежить від адгезійних властивостей зультати фізико-механічних якостей металокорду армуючого матеріалу обох конструкцій відображені втабл 1 Показана на фігурі конструкція при заданих розмірах дроту має наступні параметри структури Таблиця 1 ВіДНОСН МІЦМіцню зв'я- Крок № Конструкція ме- Діамет ме- Тимчас опір Агрег Вага НІСТЬ м/к, зку з гумою, зкрутки, п/п талокорду талокорду дроту Н/мм МІЦНІСТЬ Н 1м, г/м 2 Н/мм MM н 1 3x0,18/7x0,26 0,87 3268 1334 3178 3,31 583 12,8 2 3x0,22/9x0,22 0,91 3280 1460 3190 3,58 418 12,7 Z R H Металокорд 3x0,18/7x0,26, одержаний ВІДПОВІДНО запропонованого винаходу, має при однаковій ВІДНОСНІЙ МІЦНОСТІ більш високу МІЦНІСТЬ зв'язку з гумою (на 39,5%), ніж аналог 3x0,22/9x0,22, що підверджує ефективність запропонованого рішення і умісність використання в виробництві Єдність 46110 ознак нової конструкції ВІДПОВІДНО винаходу, за безпечує підвищення якості металокорду Джерела інформації 1 Заявка N2080845 від 10 12 1982р Велико британія МКІ D07B1/06HKI D/T 2 Міжнародна заявка WON91/04370 04 04 91 р МКІ 5D07B60 С9/10 (прототип) г ФІГ. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 ВІД
