Пристрій для збирання стебел сільськогосподарських культур

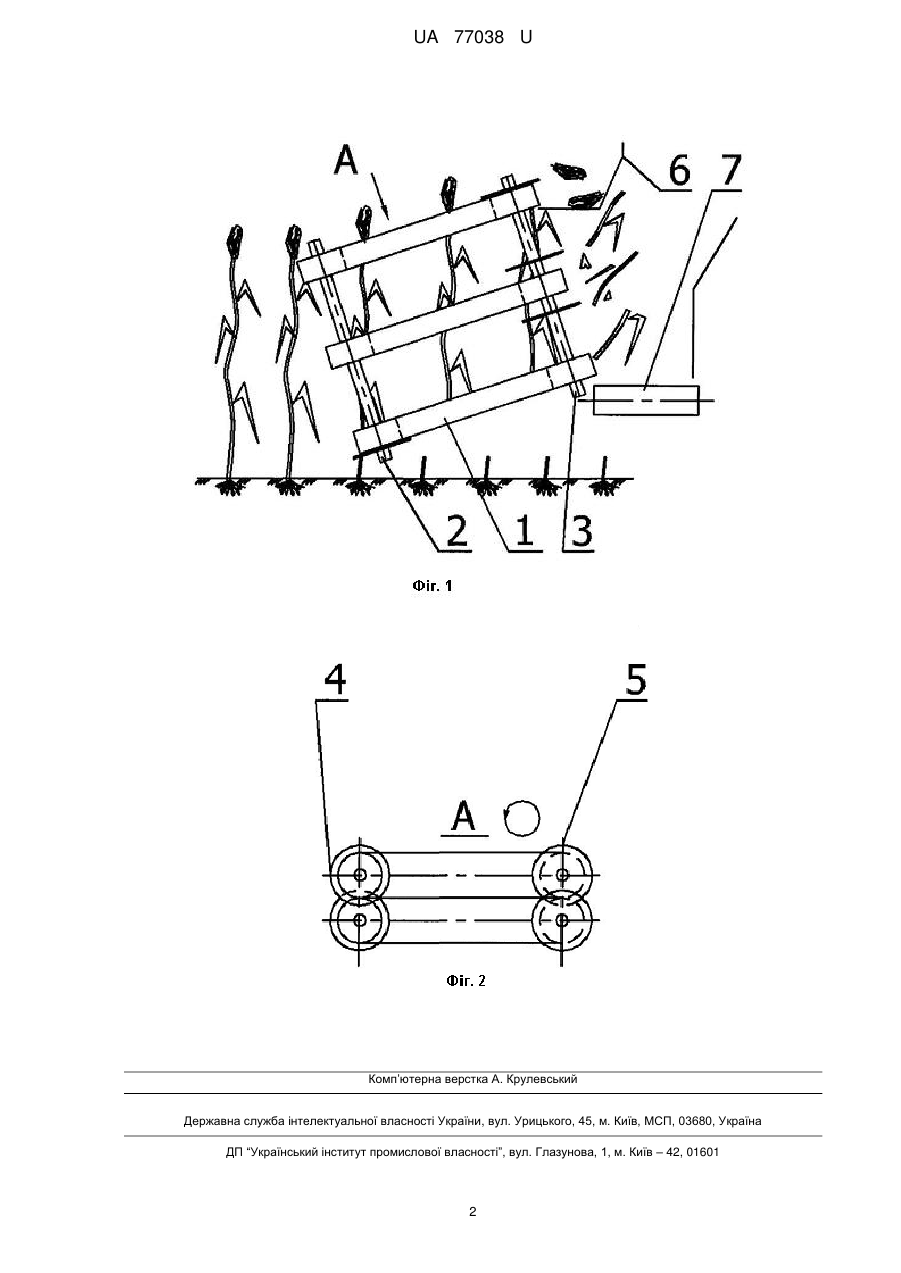

Реферат: UA 77038 U UA 77038 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі сільського господарства, а саме до пристроїв для збирання стебел сільськогосподарських культур, зокрема цукрового сорго. Відомі пристрої - силосозбиральні комбайни ("Сельскохозяйственные машины" М.В. Сабликов и др. Москва "Колос" 1968 с.245-251), які використовують для збирання цукрового сорго, мають універсальні різальні та подрібнювальні механізми. Недоліком цих конструкцій є великі втрати соку сорго, що виникають через надмірне подрібнення стебел під час збирання. Відомі пристрої мають такі спільні з запропонованим ознаки: подаючі елементи та подрібнювальний механізм. Найбільш близьким за сукупністю ознак до запропонованого є "Пристрій для збирання стебел сільськогосподарських рослин" (авт.свід. СРСР № 1389715 A01D 45/10 заяв. 24.03.1986, опуб. 23.04.1988 бюл.15), що зокрема містить затискний транспортер, виконаний у вигляді кількох пар нескінчених ременів, розташованих один над одним на певній відстані на похилих валах та подрібнювальний механізм у вигляді привідних дискових ножів, розташованих нижче та між ременями транспортера. При цьому рослини підкопують окремим механізмом та відокремлюють корені нижнім дисковим ножем, інші ножі призначені для подрібнення стебел. Така конструкція дозволяє легко регулювати ступінь подрібнення і таким чином запобігає втратам цукромісткого соку. Пристрій має такі спільні з запропонованим ознаки: затискний транспортер, виконаний у вигляді кількох пар нескінчених ременів розташованих один над одним на певній відстані на похилих валах та подрібнювальний механізм у вигляді привідних дискових ножів, розташованих нижче та між ременями транспортера. Недоліком відомого пристрою є великі витрати енергії на підкопування рослин, тим більше що корені, які відокремлюють нижнім ножем непотрібні для подальшої переробки. В основу корисної моделі - пристрою для збирання стебел сільськогосподарських культур поставлено задачу - шляхом оптимального розташування подрібнювальних ножів забезпечити зниження енерговитрат. Для цього пропонується дискові ножі встановити попарно на похилих валах транспортера, при цьому передні ножі розташовані нижче нижнього ременя на передніх валах для відокремлення стебел від коренів, а інші ножі - на задніх валах, для подрібнення стебел. Завдяки попарному розташуванню дискові ножі працюють за принципом ножиць, що забезпечує розрізання будь яких стебел. Таким чином корені рослин відокремлюються від стебел залишаючись у землі та не витрачається енергія на їх підкопування. Запропонований пристрій схематично зображено на кресленнях: на фіг. 1 - вигляд збоку, на фіг. 2 - вигляд А на фіг. 1. Запропонований пристрій містить кілька пар нескінчених ременів 1, встановлених на похилих валах 2 та 3, на яких нижче та між ременями встановлені дискові ножі 4 та 5, збірник для волотей 6 та бункер для подрібнених стебел 7. Під час роботи пристрій переміщують вздовж рядків, дискові ножі 4 відокремлюють корені від стебел які затискаються між ременями 1 та подаються ними до дискових ножів 5, які в свою чергу подрібнюють стебла та відрізають волоті. Волоті падають у збірник 6, а подрібнені стебла - у бункер 7. Завдяки такому розташуванню дискових ножів досягається суттєве зменшення енерговитрат. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Пристрій для збирання стебел сільськогосподарських культур, що містить зажимний транспортер, виконаний у вигляді кількох пар нескінченних ременів, розташованих один над одним на певній відстані на похилих валах, та подрібнювальний механізм у вигляді привідних дискових ножів, розташованих нижче та між ременями транспортера, який відрізняється тим, що дискові ножі встановлені попарно на похилих валах транспортера, при цьому передні ножі розташовані нижче нижнього ременя на передніх валах та призначені для відокремлення стебел від коренів, а інші ножі - на задніх валах, для подрібнення стебел. 1 UA 77038 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
