Навісний подрібнювач стебел
Номер патенту: 48330
Опубліковано: 10.03.2010
Автори: Сисоліна Ірина Петрівна, Лещенко Сергій Миколайович, Матвєєв Кузьма Дмитрович, Сало Василь Михайлович, Лушников Вячеслав Михайлович, Златопольський Федір Йосипович
Формула / Реферат
Навісний подрібнювач стебел, який складається із рами, опорних коліс, валів з жорстко закріпленими на них дисковими ножами та роторами, механізму приводу валів, які розташовані по напрямній руху машини та закріплені на рамі, при цьому дискові ножі жорстко закріплені на передніх кінцях валів, а ротори жорстко закріплені на валах між опорами, який відрізняється тим, що вали роторів розташовані горизонтально на відстанях, які визначаються за допомогою діаметра дискових ножів, дискові ножі мають вигляд диска з жорстко з'єднаними з ним ріжучими елементами, які складають з діаметром диска кут a=100...150°, ротори мають вигляд жорсткого диска з шарнірно закріпленими пластинами (молотками), на парних та непарних (сусідніх) валах ротори розташовані в різних площинах обертання.
Текст

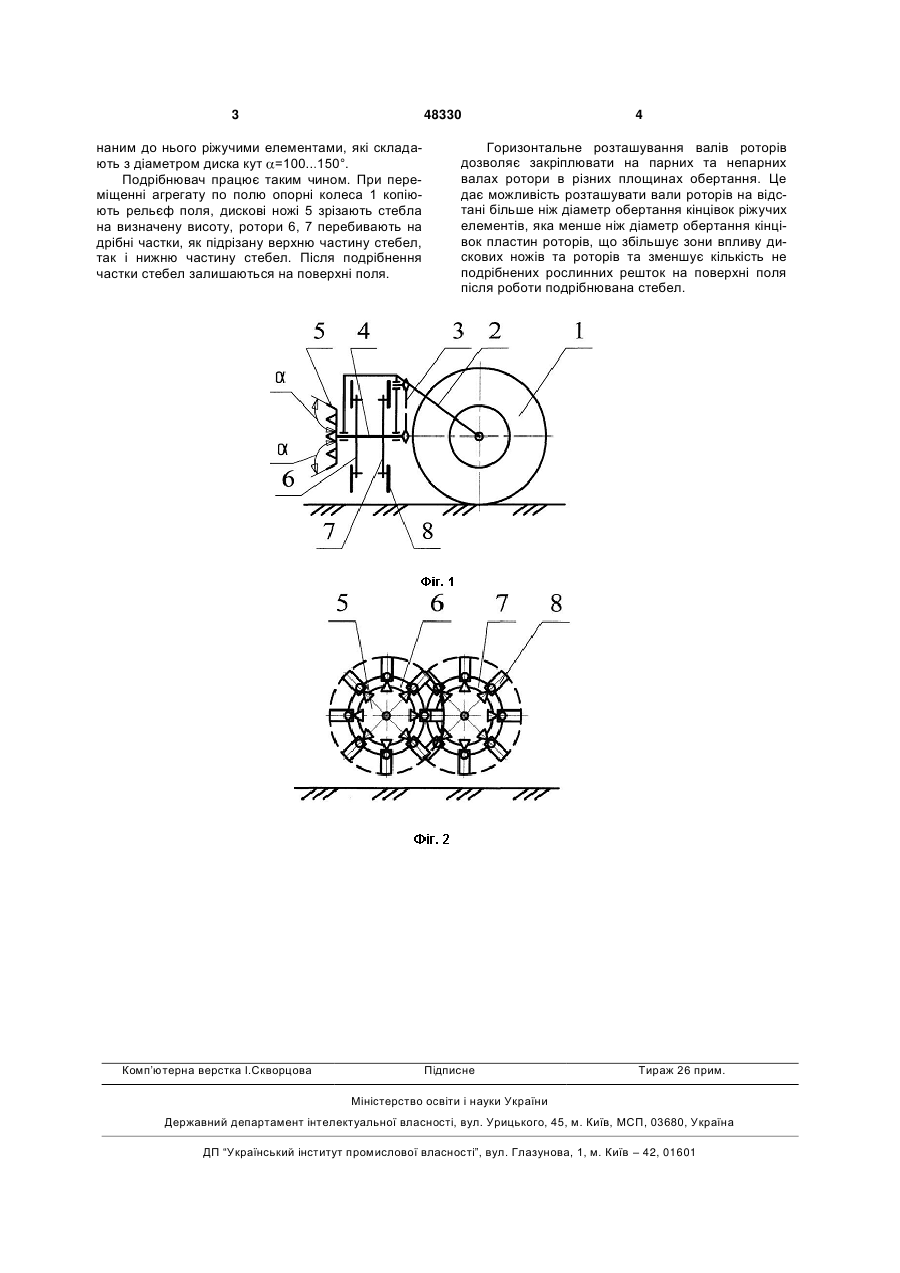

Навісний подрібнювач стебел, який складається із рами, опорних коліс, валів з жорстко закріпленими на них дисковими ножами та роторами, механізму приводу валів, які розташовані по на 3 48330 наним до нього ріжучими елементами, які складають з діаметром диска кут =100...150°. Подрібнювач працює таким чином. При переміщенні агрегату по полю опорні колеса 1 копіюють рельєф поля, дискові ножі 5 зрізають стебла на визначену висоту, ротори 6, 7 перебивають на дрібні частки, як підрізану верхню частину стебел, так і нижню частину стебел. Після подрібнення частки стебел залишаються на поверхні поля. Комп’ютерна верстка І.Скворцова 4 Горизонтальне розташування валів роторів дозволяє закріплювати на парних та непарних валах ротори в різних площинах обертання. Це дає можливість розташувати вали роторів на відстані більше ніж діаметр обертання кінцівок ріжучих елементів, яка менше ніж діаметр обертання кінцівок пластин роторів, що збільшує зони впливу дискових ножів та роторів та зменшує кількість не подрібнених рослинних решток на поверхні поля після роботи подрібнювана стебел. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMounted stem shredder
Автори англійськоюLushnikov Viacheslav Mykhailovych, Zlatopolskyi Fedir Yosypovych, Matvieiev Kuz'ma Dmytrovych, Salo Vasyl Mykhailovych, Sysolina Iryna Petrivna, Leschenko Serhii Mykolaiovych
Назва патенту російськоюНавесной измельчитель стеблей
Автори російськоюЛушников Вячеслав Михайлович, Златопольский Федор Иосифович, Матвеев Кузьма Дмитриевич, Сало Василий Михайлович, Сысолина Ирина Петровна, Лещенко Сергей Николаевич
МПК / Мітки
МПК: A01F 29/00
Мітки: навісний, стебел, подрібнювач
Код посилання
<a href="https://ua.patents.su/2-48330-navisnijj-podribnyuvach-stebel.html" target="_blank" rel="follow" title="База патентів України">Навісний подрібнювач стебел</a>
