Спосіб розкриття техногенних газових покладів і покладів з аномально високим пластовим тиском

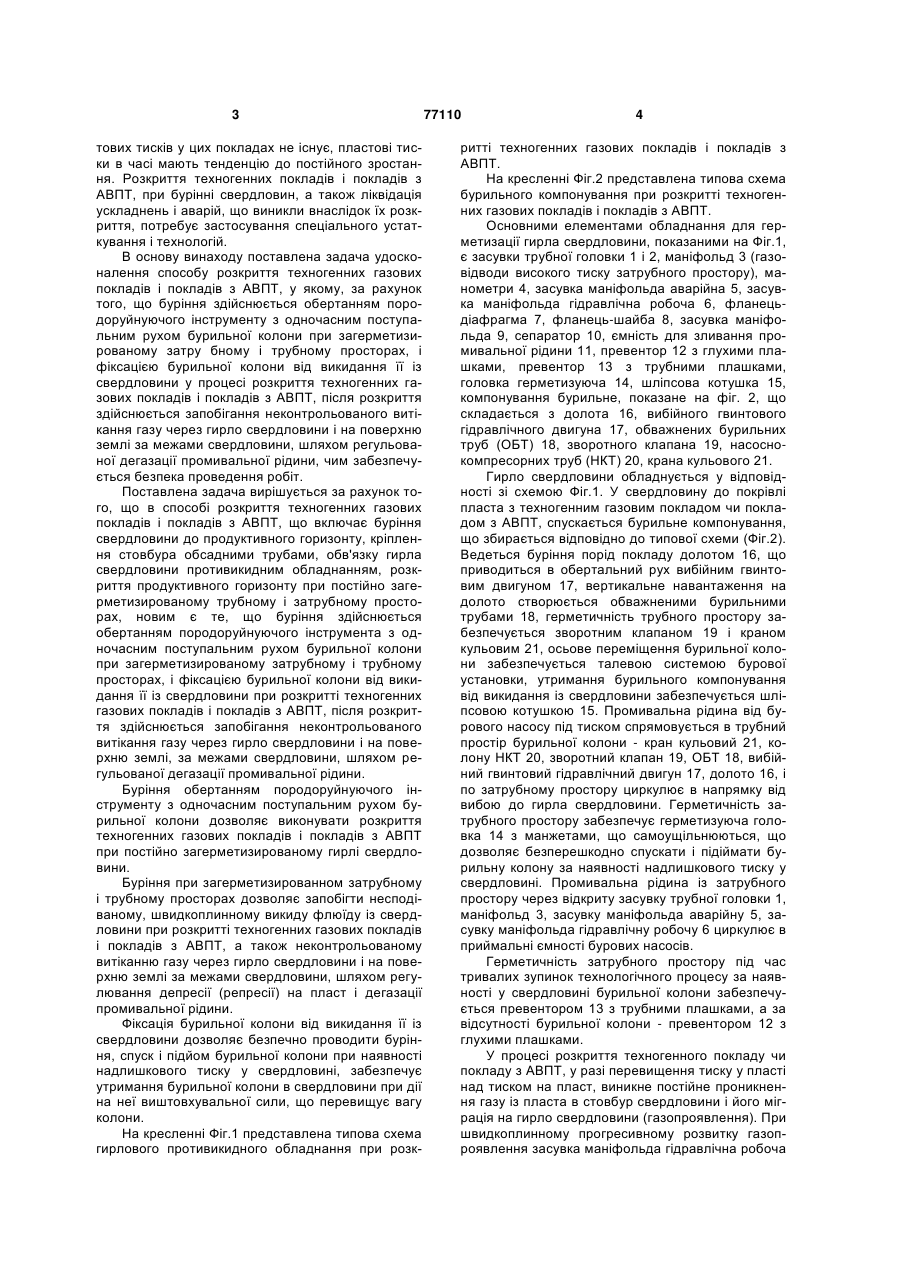

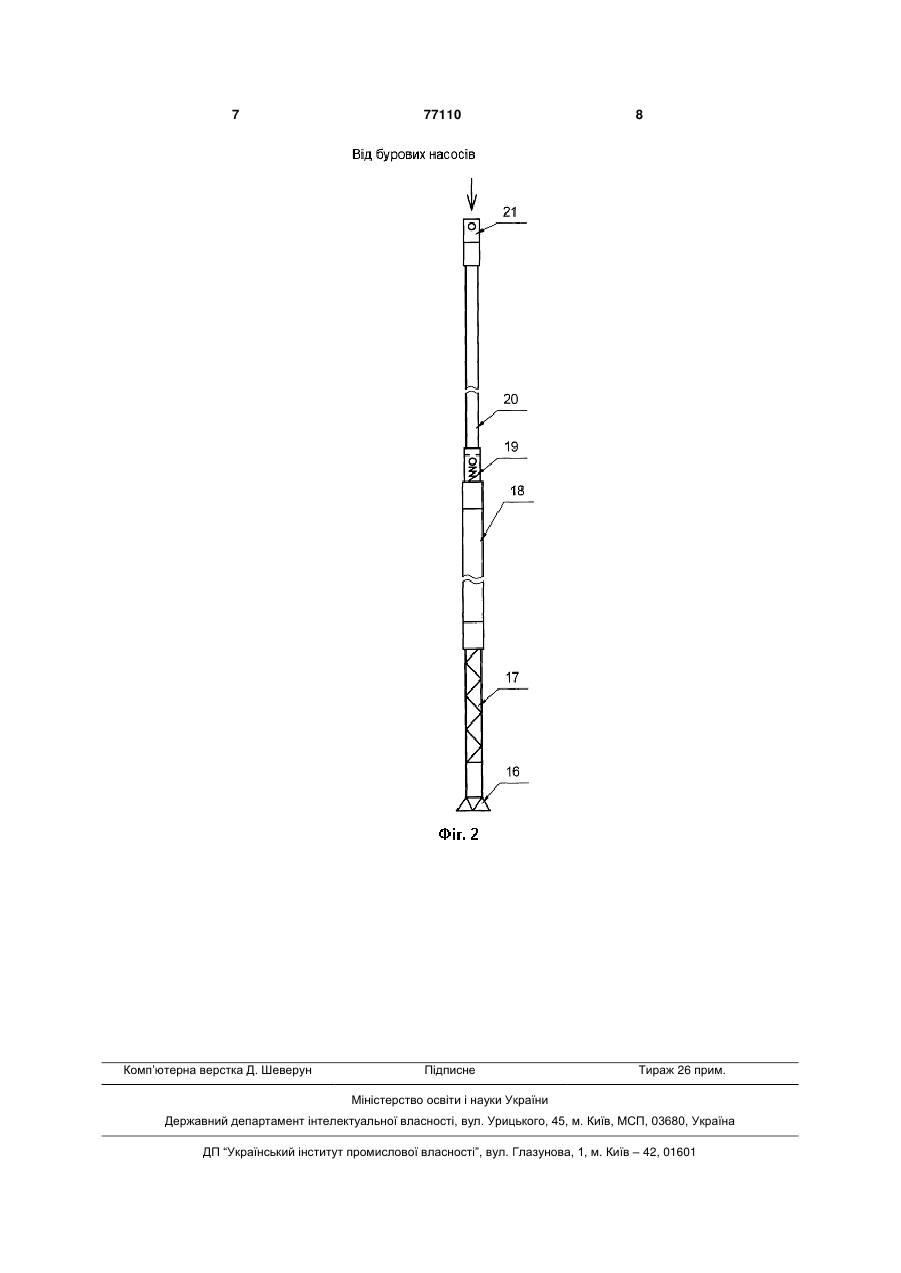

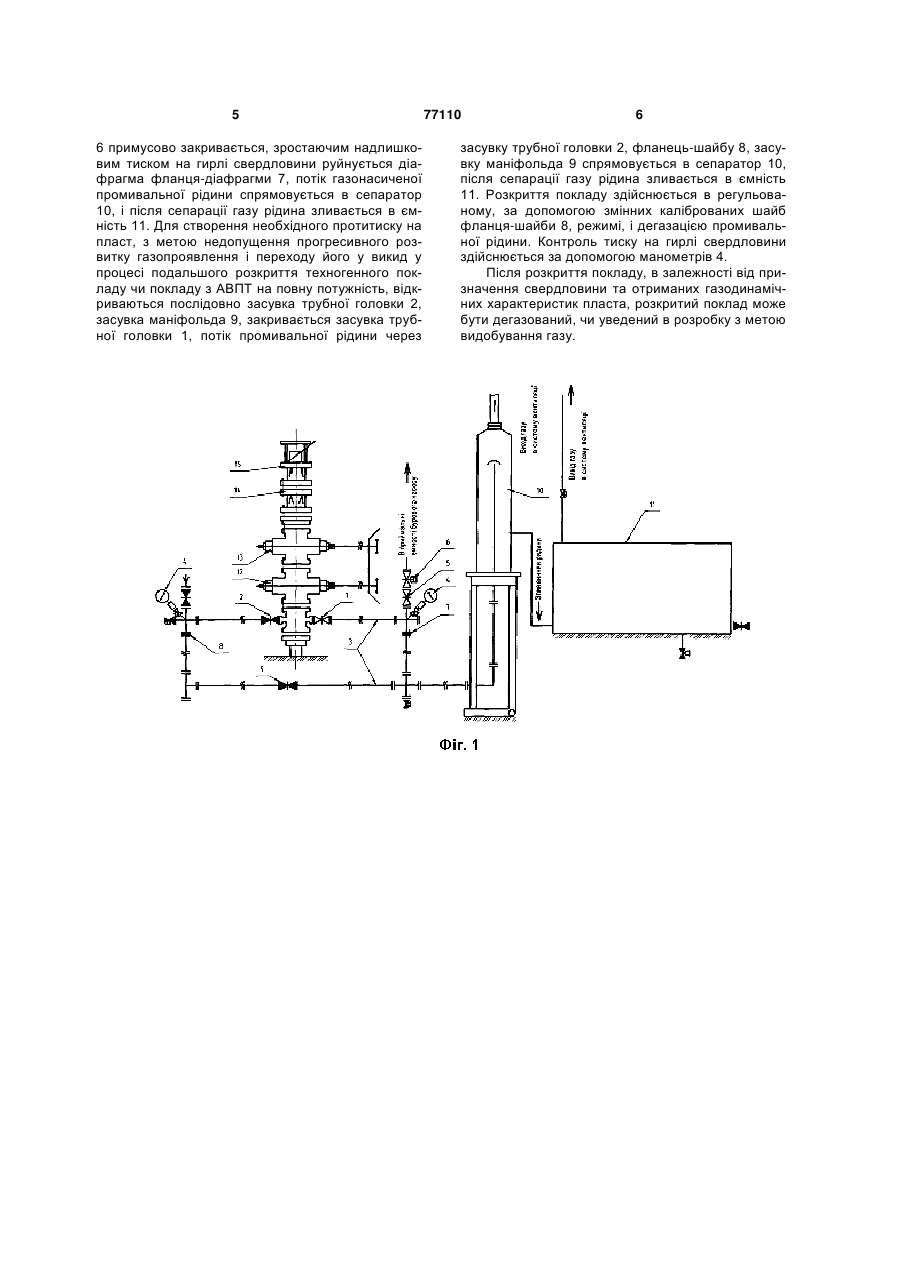

Спосіб розкриття техногенних газових покладів і покладів з аномально високим пластовим тис C2 1 3 тових тисків у цих покладах не існує, пластові тиски в часі мають тенденцію до постійного зростання. Розкриття техногенних покладів і покладів з АВПТ, при бурінні свердловин, а також ліквідація ускладнень і аварій, що виникли внаслідок їх розкриття, потребує застосування спеціального устаткування і технологій. В основу винаходу поставлена задача удосконалення способу розкриття техногенних газових покладів і покладів з АВПТ, у якому, за рахунок того, що буріння здійснюється обертанням породоруйнуючого інструменту з одночасним поступальним рухом бурильної колони при загерметизированому затру бному і трубному просторах, і фіксацією бурильної колони від викидання її із свердловини у процесі розкриття техногенних газових покладів і покладів з АВПТ, після розкриття здійснюється запобігання неконтрольованого витікання газу через гирло свердловини і на поверхню землі за межами свердловини, шляхом регульованої дегазації промивальної рідини, чим забезпечується безпека проведення робіт. Поставлена задача вирішується за рахунок того, що в способі розкриття техногенних газових покладів і покладів з АВПТ, що включає буріння свердловини до продуктивного горизонту, кріплення стовбура обсадними трубами, обв'язку гирла свердловини противикидним обладнанням, розкриття продуктивного горизонту при постійно загерметизированому трубному і затрубному просторах, новим є те, що буріння здійснюється обертанням породоруйнуючого інструмента з одночасним поступальним рухом бурильної колони при загерметизированому затрубному і трубному просторах, і фіксацією бурильної колони від викидання її із свердловини при розкритті техногенних газових покладів і покладів з АВПТ, після розкриття здійснюється запобігання неконтрольованого витікання газу через гирло свердловини і на поверхню землі, за межами свердловини, шляхом регульованої дегазації промивальної рідини. Буріння обертанням породоруйнуючого інструменту з одночасним поступальним рухом бурильної колони дозволяє виконувати розкриття техногенних газових покладів і покладів з АВПТ при постійно загерметизированому гирлі свердловини. Буріння при загерметизированном затрубному і трубному просторах дозволяє запобігти несподіваному, швидкоплинному викиду флюїду із свердловини при розкритті техногенних газових покладів і покладів з АВПТ, а також неконтрольованому витіканню газу через гирло свердловини і на поверхню землі за межами свердловини, шляхом регулювання депресії (репресії) на пласт і дегазації промивальної рідини. Фіксація бурильної колони від викидання її із свердловини дозволяє безпечно проводити буріння, спуск і підйом бурильної колони при наявності надлишкового тиску у свердловині, забезпечує утримання бурильної колони в свердловини при дії на неї виштовхувальної сили, що перевищує вагу колони. На кресленні Фіг.1 представлена типова схема гирлового противикидного обладнання при розк 77110 4 ритті техногенних газових покладів і покладів з АВПТ. На кресленні Фіг.2 представлена типова схема бурильного компонування при розкритті техногенних газових покладів і покладів з АВПТ. Основними елементами обладнання для герметизації гирла свердловини, показаними на Фіг.1, є засувки трубної головки 1 і 2, маніфольд 3 (газовідводи високого тиску затрубного простору), манометри 4, засувка маніфольда аварійна 5, засувка маніфольда гідравлічна робоча 6, фланецьдіафрагма 7, фланець-шайба 8, засувка маніфольда 9, сепаратор 10, ємність для зливання промивальної рідини 11, превентор 12 з глухими плашками, превентор 13 з трубними плашками, головка герметизуюча 14, шліпсова котушка 15, компонування бурильне, показане на фіг. 2, що складається з долота 16, вибійного гвинтового гідравлічного двигуна 17, обважнених бурильних труб (ОБТ) 18, зворотного клапана 19, насоснокомпресорних труб (НКТ) 20, крана кульового 21. Гирло свердловини обладнується у відповідності зі схемою Фіг.1. У свердловину до покрівлі пласта з техногенним газовим покладом чи покладом з АВПТ, спускається бурильне компонування, що збирається відповідно до типової схеми (Фіг.2). Ведеться буріння порід покладу долотом 16, що приводиться в обертальний рух вибійним гвинтовим двигуном 17, вертикальне навантаження на долото створюється обважненими бурильними трубами 18, герметичність трубного простору забезпечується зворотним клапаном 19 і краном кульовим 21, осьове переміщення бурильної колони забезпечується талевою системою бурової установки, утримання бурильного компонування від викидання із свердловини забезпечується шліпсовою котушкою 15. Промивальна рідина від бурового насосу під тиском спрямовується в трубний простір бурильної колони - кран кульовий 21, колону НКТ 20, зворотний клапан 19, ОБТ 18, вибійний гвинтовий гідравлічний двигун 17, долото 16, і по затрубному простору циркулює в напрямку від вибою до гирла свердловини. Герметичність затрубного простору забезпечує герметизуюча головка 14 з манжетами, що самоущільнюються, що дозволяє безперешкодно спускати і підіймати бурильну колону за наявності надлишкового тиску у свердловині. Промивальна рідина із затрубного простору через відкриту засувку трубної головки 1, маніфольд 3, засувку маніфольда аварійну 5, засувку маніфольда гідравлічну робочу 6 циркулює в приймальні ємності бурових насосів. Герметичність затрубного простору під час тривалих зупинок технологічного процесу за наявності у свердловині бурильної колони забезпечується превентором 13 з трубними плашками, а за відсутності бурильної колони - превентором 12 з глухими плашками. У процесі розкриття техногенного покладу чи покладу з АВПТ, у разі перевищення тиску у пласті над тиском на пласт, виникне постійне проникнення газу із пласта в стовбур свердловини і його міграція на гирло свердловини (газопроявлення). При швидкоплинному прогресивному розвитку газопроявлення засувка маніфольда гідравлічна робоча 5 6 примусово закривається, зростаючим надлишковим тиском на гирлі свердловини руйнується діафрагма фланця-діафрагми 7, потік газонасиченої промивальної рідини спрямовується в сепаратор 10, і після сепарації газу рідина зливається в ємність 11. Для створення необхідного протитиску на пласт, з метою недопущення прогресивного розвитку газопроявлення і переходу його у викид у процесі подальшого розкриття техногенного покладу чи покладу з АВПТ на повну потужність, відкриваються послідовно засувка трубної головки 2, засувка маніфольда 9, закривається засувка трубної головки 1, потік промивальної рідини через 77110 6 засувку трубної головки 2, фланець-шайбу 8, засувку маніфольда 9 спрямовується в сепаратор 10, після сепарації газу рідина зливається в ємність 11. Розкриття покладу здійснюється в регульованому, за допомогою змінних каліброваних шайб фланця-шайби 8, режимі, і дегазацією промивальної рідини. Контроль тиску на гирлі свердловини здійснюється за допомогою манометрів 4. Після розкриття покладу, в залежності від призначення свердловини та отриманих газодинамічних характеристик пласта, розкритий поклад може бути дегазований, чи уведений в розробку з метою видобування газу. 7 Комп’ютерна верстка Д. Шеверун 77110 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
