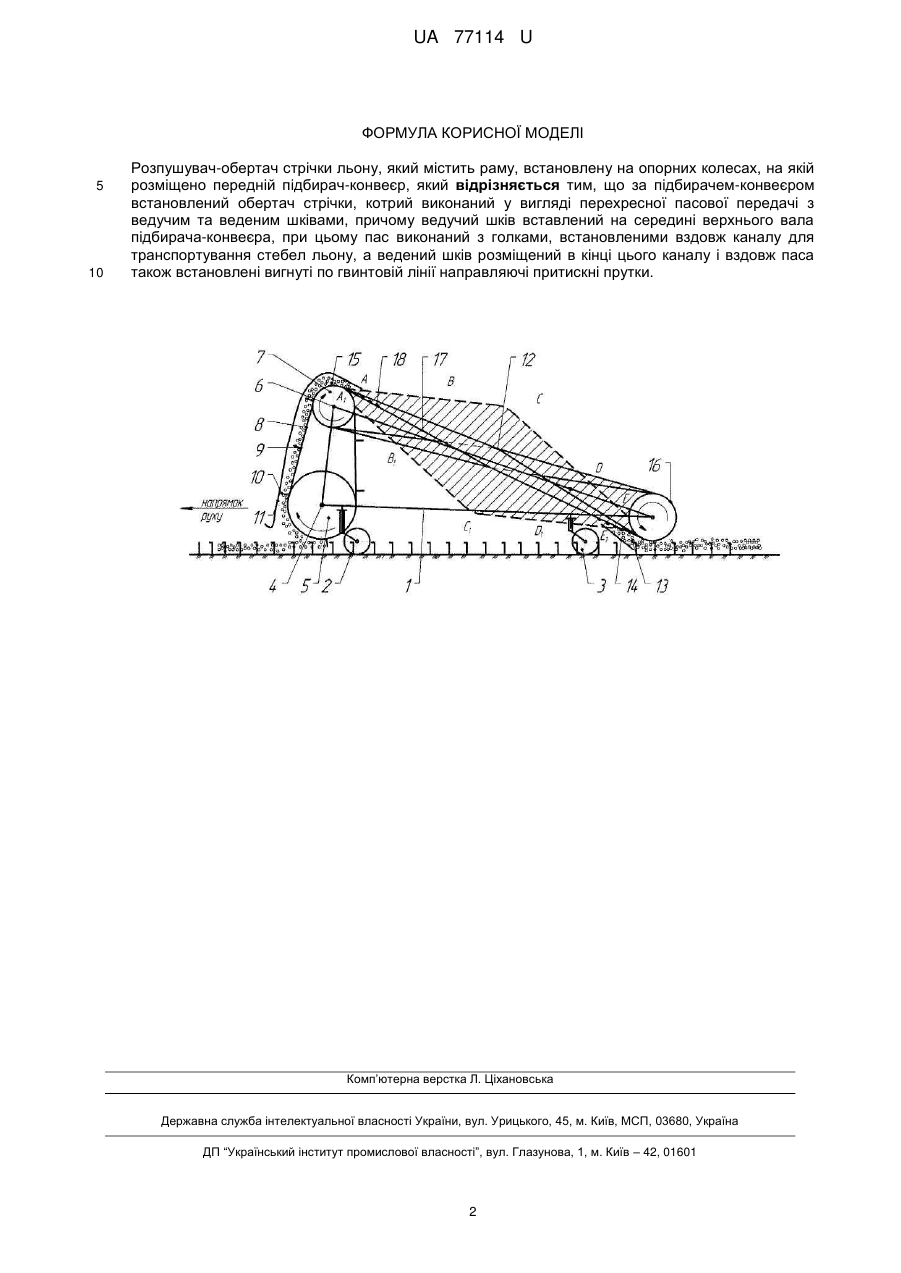

Розпушувач-обертач стрічки льону

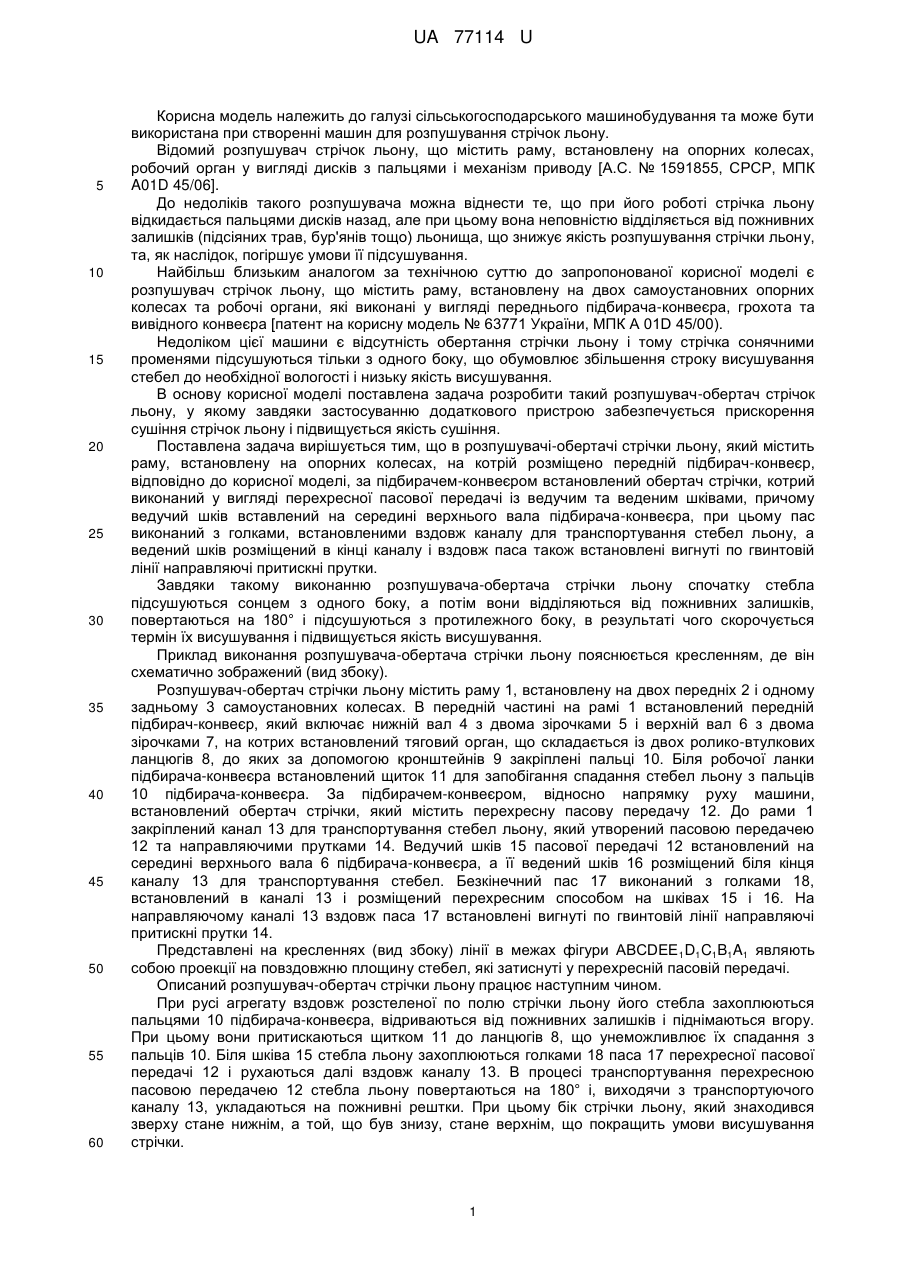

Реферат: Розпушувач-обертач стрічки льону містить раму, встановлену на опорних колесах, на якій розміщено передній підбирач-конвеєр, обертач стрічки, пас, канал для транспортування, направляючі притискні прутки. UA 77114 U (12) UA 77114 U UA 77114 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільськогосподарського машинобудування та може бути використана при створенні машин для розпушування стрічок льону. Відомий розпушувач стрічок льону, що містить раму, встановлену на опорних колесах, робочий орган у вигляді дисків з пальцями і механізм приводу [А.С. № 1591855, СРСР, МПК A01D 45/06]. До недоліків такого розпушувача можна віднести те, що при його роботі стрічка льону відкидається пальцями дисків назад, але при цьому вона неповністю відділяється від пожнивних залишків (підсіяних трав, бур'янів тощо) льонища, що знижує якість розпушування стрічки льону, та, як наслідок, погіршує умови її підсушування. Найбільш близьким аналогом за технічною суттю до запропонованої корисної моделі є розпушувач стрічок льону, що містить раму, встановлену на двох самоустановних опорних колесах та робочі органи, які виконані у вигляді переднього підбирача-конвеєра, грохота та вивідного конвеєра [патент на корисну модель № 63771 України, МПК A 01D 45/00). Недоліком цієї машини є відсутність обертання стрічки льону і тому стрічка сонячними променями підсушуються тільки з одного боку, що обумовлює збільшення строку висушування стебел до необхідної вологості і низьку якість висушування. В основу корисної моделі поставлена задача розробити такий розпушувач-обертач стрічок льону, у якому завдяки застосуванню додаткового пристрою забезпечується прискорення сушіння стрічок льону і підвищується якість сушіння. Поставлена задача вирішується тим, що в розпушувачі-обертачі стрічки льону, який містить раму, встановлену на опорних колесах, на котрій розміщено передній підбирач-конвеєр, відповідно до корисної моделі, за підбирачем-конвеєром встановлений обертач стрічки, котрий виконаний у вигляді перехресної пасової передачі із ведучим та веденим шківами, причому ведучий шків вставлений на середині верхнього вала підбирача-конвеєра, при цьому пас виконаний з голками, встановленими вздовж каналу для транспортування стебел льону, а ведений шків розміщений в кінці каналу і вздовж паса також встановлені вигнуті по гвинтовій лінії направляючі притискні прутки. Завдяки такому виконанню розпушувача-обертача стрічки льону спочатку стебла підсушуються сонцем з одного боку, а потім вони відділяються від пожнивних залишків, повертаються на 180° і підсушуються з протилежного боку, в результаті чого скорочується термін їх висушування і підвищується якість висушування. Приклад виконання розпушувача-обертача стрічки льону пояснюється кресленням, де він схематично зображений (вид збоку). Розпушувач-обертач стрічки льону містить раму 1, встановлену на двох передніх 2 і одному задньому 3 самоустановних колесах. В передній частині на рамі 1 встановлений передній підбирач-конвеєр, який включає нижній вал 4 з двома зірочками 5 і верхній вал 6 з двома зірочками 7, на котрих встановлений тяговий орган, що складається із двох ролико-втулкових ланцюгів 8, до яких за допомогою кронштейнів 9 закріплені пальці 10. Біля робочої ланки підбирача-конвеєра встановлений щиток 11 для запобігання спадання стебел льону з пальців 10 підбирача-конвеєра. За підбирачем-конвеєром, відносно напрямку руху машини, встановлений обертач стрічки, який містить перехресну пасову передачу 12. До рами 1 закріплений канал 13 для транспортування стебел льону, який утворений пасовою передачею 12 та направляючими прутками 14. Ведучий шків 15 пасової передачі 12 встановлений на середині верхнього вала 6 підбирача-конвеєра, а її ведений шків 16 розміщений біля кінця каналу 13 для транспортування стебел. Безкінечний пас 17 виконаний з голками 18, встановлений в каналі 13 і розміщений перехресним способом на шківах 15 і 16. На направляючому каналі 13 вздовж паca 17 встановлені вигнуті по гвинтовій лінії направляючі притискні прутки 14. Представлені на кресленнях (вид збоку) лінії в межах фігури ABCDEE 1D1C1B1A1 являють собою проекції на повздовжню площину стебел, які затиснуті у перехресній пасовій передачі. Описаний розпушувач-обертач стрічки льону працює наступним чином. При русі агрегату вздовж розстеленої по полю стрічки льону його стебла захоплюються пальцями 10 підбирача-конвеєра, відриваються від пожнивних залишків і піднімаються вгору. При цьому вони притискаються щитком 11 до ланцюгів 8, що унеможливлює їх спадання з пальців 10. Біля шківа 15 стебла льону захоплюються голками 18 паса 17 перехресної пасової передачі 12 і рухаються далі вздовж каналу 13. В процесі транспортування перехресною пасовою передачею 12 стебла льону повертаються на 180° і, виходячи з транспортуючого каналу 13, укладаються на пожнивні рештки. При цьому бік стрічки льону, який знаходився зверху стане нижнім, а той, що був знизу, стане верхнім, що покращить умови висушування стрічки. 1 UA 77114 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Розпушувач-обертач стрічки льону, який містить раму, встановлену на опорних колесах, на якій розміщено передній підбирач-конвеєр, який відрізняється тим, що за підбирачем-конвеєром встановлений обертач стрічки, котрий виконаний у вигляді перехресної пасової передачі з ведучим та веденим шківами, причому ведучий шків вставлений на середині верхнього вала підбирача-конвеєра, при цьому пас виконаний з голками, встановленими вздовж каналу для транспортування стебел льону, а ведений шків розміщений в кінці цього каналу і вздовж паса також встановлені вигнуті по гвинтовій лінії направляючі притискні прутки. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
