Привод робочого органу сільськогосподарської машини, переважно бурякозбиральної

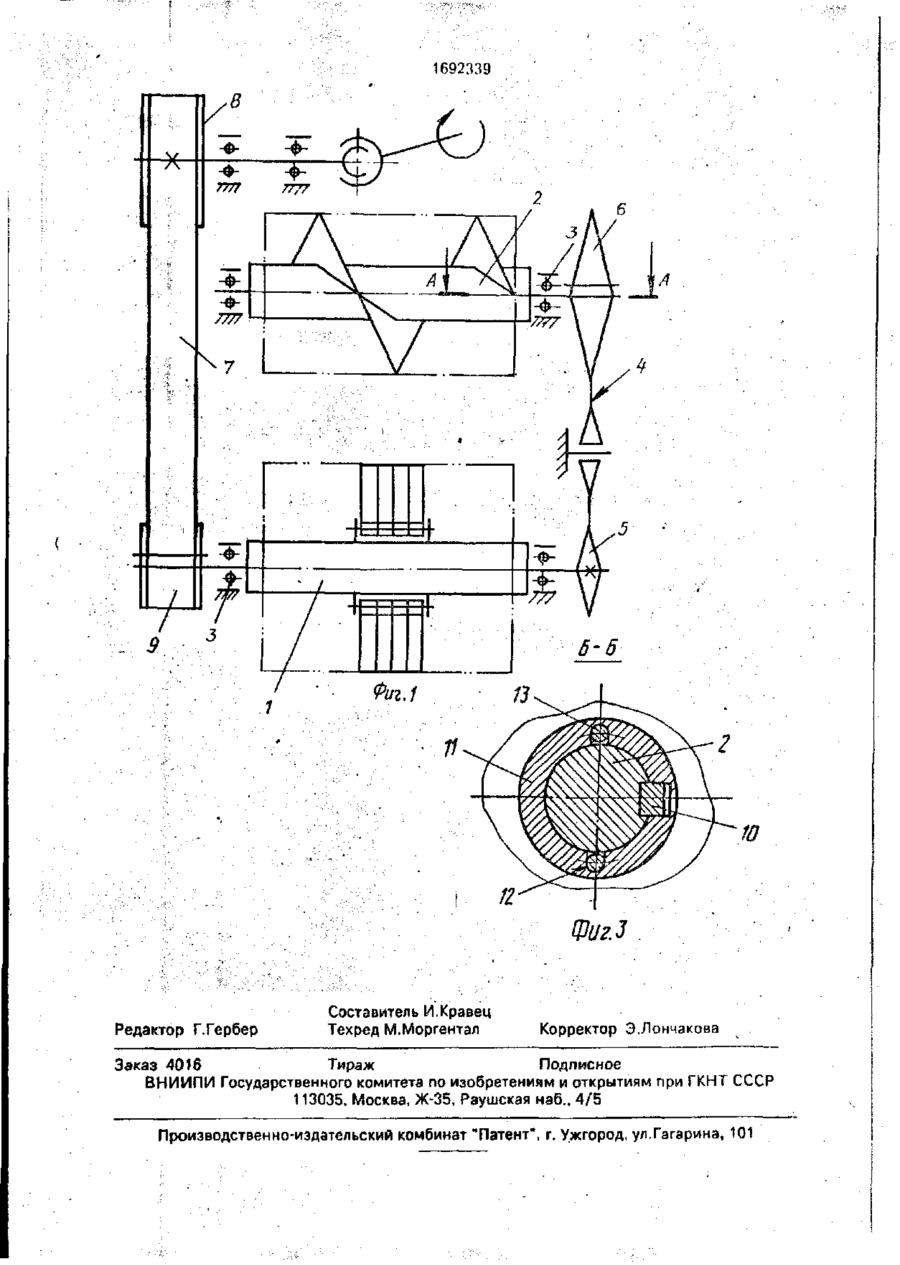

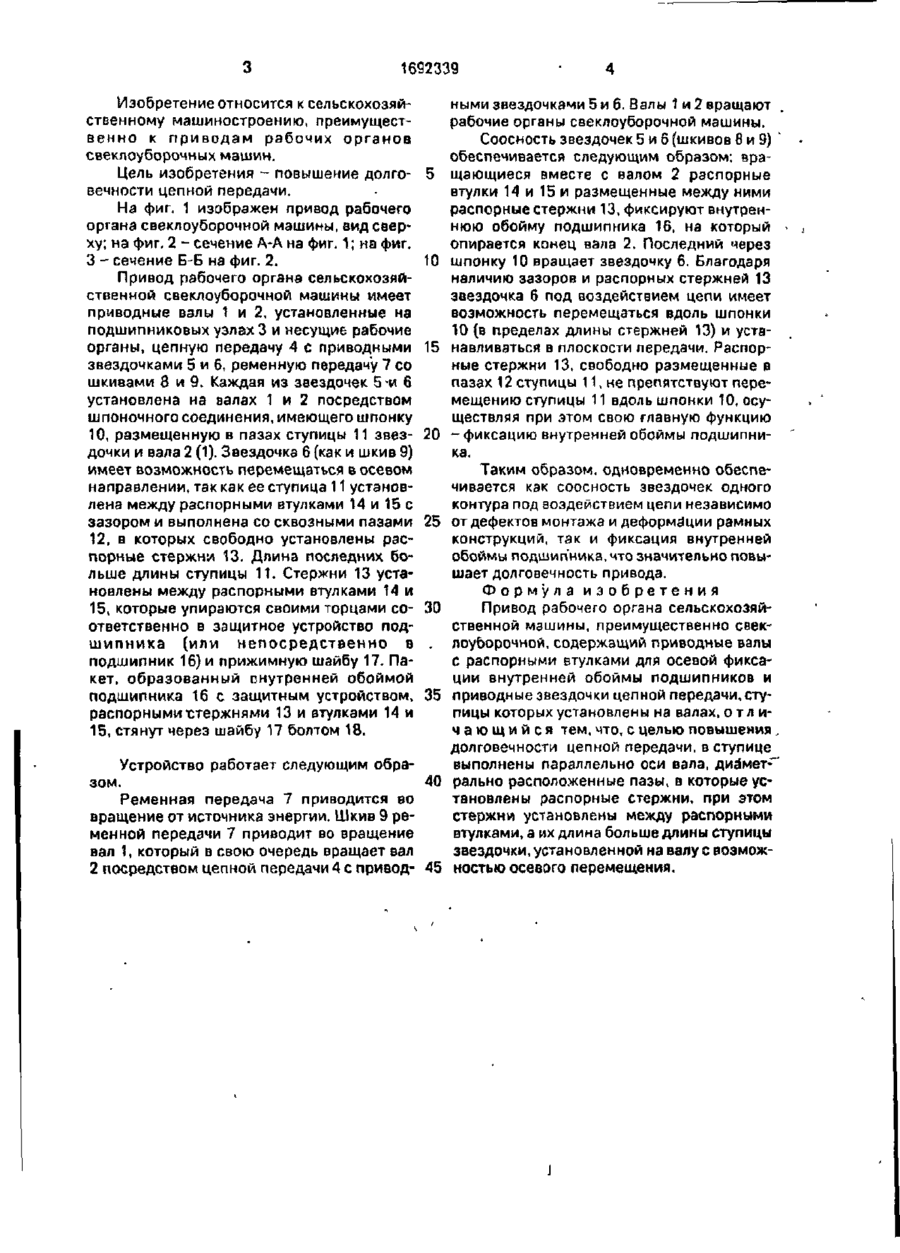

Изобретение относится к сельскохозяйственному машиностроению, преимущественно к приводам (П) рабочих органов А -А t 7 Фиг г '...: 1 . 1692339 Изобретение относится к сельскохозяйственному машиностроению, преимущественно к приводам рабочих органов свеклоуборочных машин. Цель изобретения - повышение долговечности цепной передачи. На фиг. 1 изображен привод рабочего органа свеклоуборочной машины, вид сверху; на фиг. 2 - сечение А-А на фиг. 1; на фиг. 3 - сечение Б-Б на фиг. 2. Привод рабочего органа сельскохозяйственной свеклоуборочной машины имеет приводные валы 1 и 2, установленные на подшипниковых узлах 3 и несущие рабочие органы, цепную передачу 4 с приводными звездочками 5 и 6, ременную передачу 7 со шкивами 8 и 9. Каждая из звездочек 5-й 6 установлена на валах 1 и 2 посредством шпоночного соединения, имеющего шпонку 10, размещенную в пазах ступицы 11 звездочки и вала 2 (1). Звездочка 6 (как и шкив 9) имеет возможность перемещаться в осевом направлении, так как ее ступица 11 установлена между распорными втулками 14 и 15 с зазором и выполнена со сквозными пазами 12, в которых свободно установлены распорные стержни 13. Длина последних больше длины ступицы 11. Стержни 13 установлены между распорными втулками 14 и 15, которые упираются своими торцами соответственно в защитное устройство подшипника (или непосредственно в подшипник 16) и прижимную шайбу 17. Пакет, образованный внутренней обоймой подшипника 16 с защитным устройством, распорными-стержнями 13 и втулками 14 и 15, стянут через шайбу 17 болтом 18. 5 10 15 20 25 30 . 35 Устройство работает следующим обра40 зом. Ременная передача 7 приводится во вращение от источника энергии. Шкив 9 ременной передачи 7 приводит во вращение вал 1, который в свою очередь вращает вал 2 посредством цепной передачи 4 с привод- 45 ными звездочками 5 и 6. Валы 1 и 2 вращают рабочие органы свеклоуборочной машины. Соосность звездочек 5 и 6 (шкивов 8 и 9) обеспечивается следующим образом; вращающиеся вместе с валом 2 распорные втулки 14 и 15 и размещенные между ними распорные стержни 13, фиксируют внутреннюю обойму подшипника 16, на который Опирается конец вала 2. Последний через шпонку 10 вращает звездочку 6. Благодаря наличию зазоров и распорных стержней 13 звездочка б под воздействием цепи имеет возможность перемещаться вдоль шпонки 10 (в пределах длины стержней 13) и устанавливаться в плоскости передачи. Распорные стержни 13, свободно размещенные в пазах 12 ступицы 11, не препятствуют перемещению ступицы 11 вдоль шпонки 10, осуществляя при этом свою главную функцию - фиксацию внутренней обоймы подшипника. Таким образом, одновременно обеспечивается как соосность звездочек одного контура под воздействием цепи независимо от дефектов монтажа и деформации рамных конструкций, так и фиксация внутренней обоймы подшипника, что значительно повышает долговечность привода. Формула изобретения Привод рабочего органа сельскохозяйственной машины, преимущественно саеклоуборочной, содержащий приводные валы с распорными втулками для осевой фиксации внутренней обоймы подшипников и приводные звездочки цепной передачи, ступицы которых установлены на валах, отлич а ю щ и й с я тем, что, с целью повышения долговечности цепной передачи, в ступице выполнены параллельно оси вала, диёмет-"" рально расположенные пазы, в которые установлены распорные стержни, при этом стержни установлены между распорными втулками, а их длина больше длины ступицы звездочки, установленной на валу с еозможностью осевого перемещения. 1692339 Щиг. З Редактор Г.Гербер Составитель И.Кравец Техред М.Моргентал Корректор Э.Лончакова Заказ 4016 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
