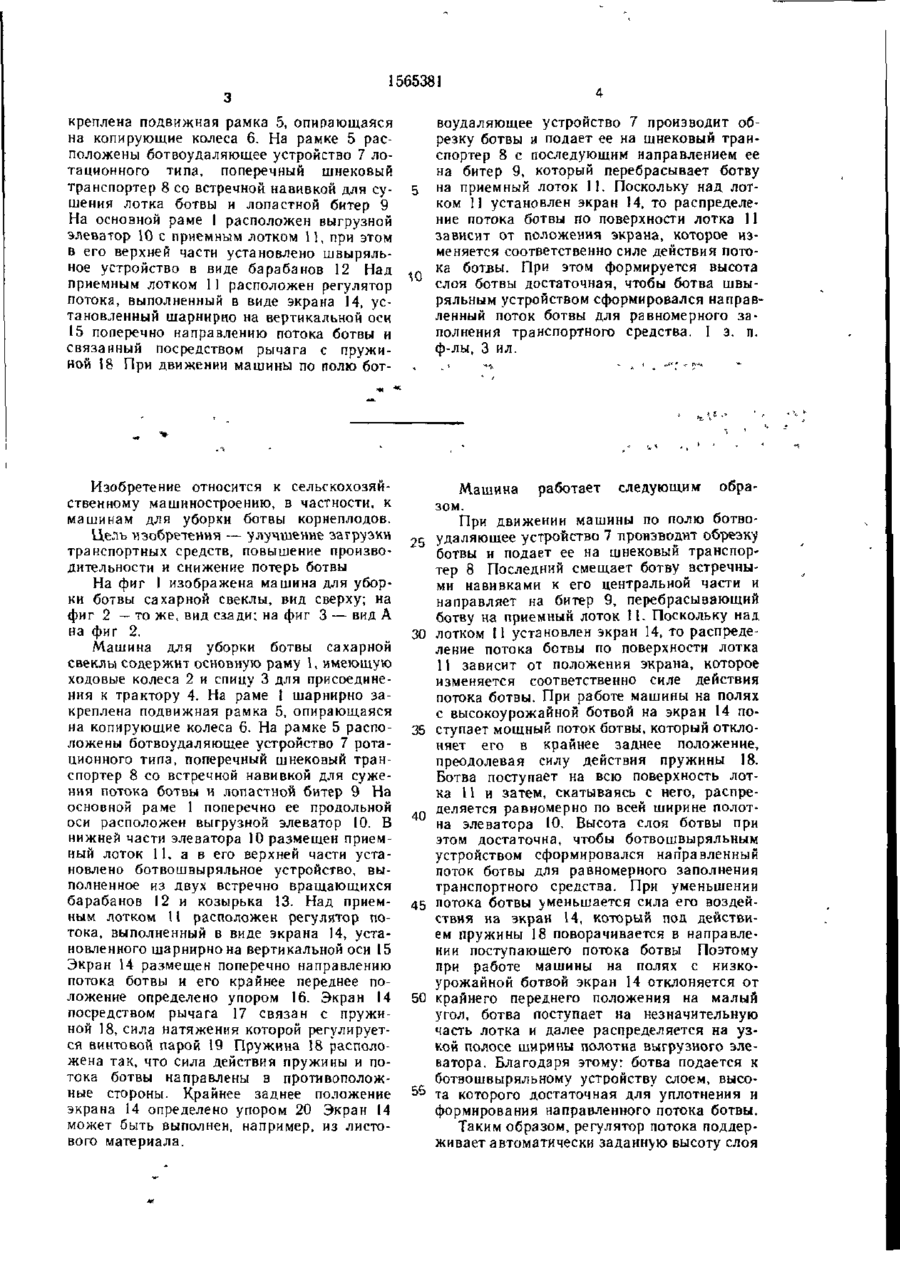

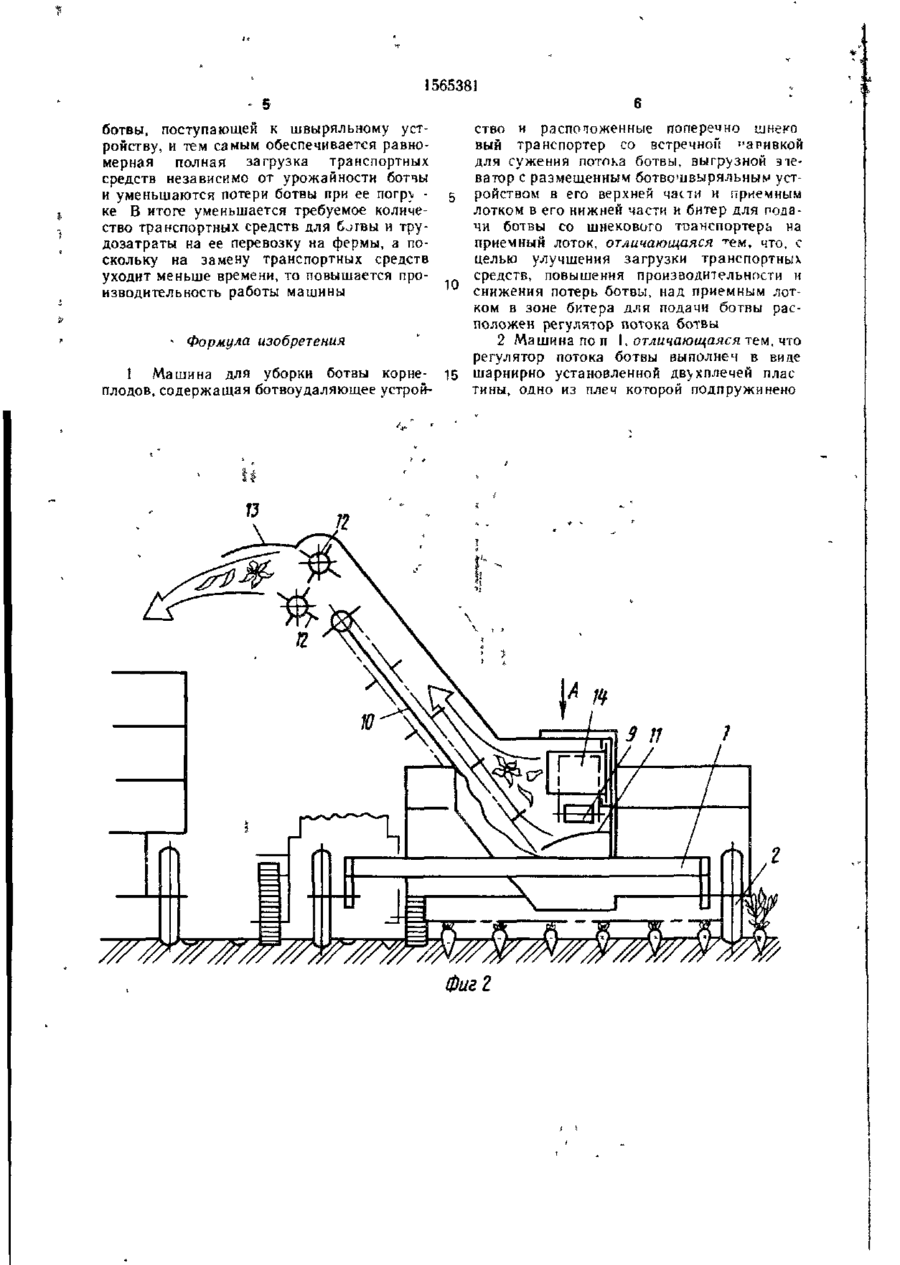

Изобретение относится к сельскохозяйственному машиностроению, в частности к машинам для уборки ботвы корнеплодов Цель изобретения — улучшение загрузки транспортных средств, повышение производительности и снижение потерь ботвы Машина содержит основную раму 1, имеющую ходовые колеса 2 и спицу 3 для присоединения к трактору 4 На раме 1 шарннрно за СЛ СЛ со 00 Фиг} 1565381 креплена подвижная рамка 5, опирающаяся на копирующие колеса 6. На рамке 5 расположены ботвоудаляющее устройство 7 лотационного типа, поперечный шнековый транспортер 8 со встречной навивкой для сушения лотка ботвы и лопастной битер 9 На основной раме I расположен выгрузной элеватор 10 с приемным лотком П, при этом в его верхней части установлено швыряльное устройство в виде барабанов 12 Над приемным лотком 11 расположен регулятор потока, выполненный в виде экрана 14, установленный шарнирно на вертикальной оси 15 поперечно направлению потока ботвы и связанный посредством рычага с пружиной J8 При движении машины по полю бот 5 воудаляющее устройство 7 производит обрезку ботвы и подает ее на шнековый транспортер 8 с последующим направлением ее на битер 9, который перебрасывает ботву на приемный лоток 11. Поскольку над лотком 11 установлен экран 14, то распределение потока ботвы по поверхности лотка 11 зависит от положения экрана, которое изменяется соответственно силе действия потока ботвы. При этом формируется высота слоя ботвы достаточная, чтобы ботва швыряльным устройством сформировался направленный поток ботвы для равномерного заполнения транспортного средства. І з. п. ф-лы, 3 ил. - •* Изобретение относится к сельскохозяйственному машиностроению, в частности, к машинам для уборки ботвы корнеплодов. Цель изобретения — улучшение загрузки транспортных средств, повышение производительности и снижение потерь ботвы На фиг 1 изображена машина для уборки ботвы сахарной свеклы, вид сверху; на фиг 2 — то же, вид сзади; на фиг 3 — вид А на фиг 2. Машина для уборки ботвы сахарной свеклы содержит основную раму 1, имеющую ходовые колеса 2 и спицу 3 для присоединения к трактору 4. На раме 1 шарнирно закреплена подвижная рамка 5, опирающаяся на копирующие колеса 6. На рамке 5 расположены ботвоудаляющее устройство 7 ротационного типа, поперечный шнековый транспортер 8 со встречной навивкой для сужения потока ботвы и лопастной битер 9 На основной раме 1 поперечно ее продольной оси расположен выгрузной элеватор 10. В нижней части элеватора 10 размещен приемный лоток 11, а в его верхней части установлено ботвошвыряльное устройство, выполненное из двух встречно вращающихся барабанов 12 и козырька 13. Над приемным лотком 11 расположен регулятор потока, выполненный в виде экрана 14, установленного шарнирно на вертикальной оси 15 Экран 14 размещен поперечно направлению потока ботвы и его крайнее переднее положение определено упором 16. Экран 14 посредством рычага 17 связан с пружиной 18, сила натяжения которой регулируется винтовой парой 19 Пружина 18 расположена так, что сила действия пружины и потока ботвы направлены в противоположные стороны. Крайнее заднее положение экрана 14 определено упором 20 Экран 14 может быть выполнен, например, из листового материала. 25 30 35 45 50 5 ^ Машина работает следующим образом. При движении машины по полю ботвоудаляющее устройство 7 производит обрезку ботвы и подает ее на шнековый транспортер 8 Последний смещает ботву встречными навивками к его центральной части и направляет на битер 9, перебрасывающий ботву на приемный лоток П. Поскольку над лотком 11 установлен экран 14, то распределение потока ботвы по поверхности лотка 11 зависит от положения экрана, которое изменяется соответственно силе действия потока ботвы. При работе машины на полях с высокоурожайной ботвой на экран 14 поступает мощный поток ботвы, который отклоняет его в крайнее заднее положение, преодолевая силу действия пружины 18. Ботва поступает на всю поверхность лотка 11 и затем, скатываясь с него, распределяется равномерно по всей ширине полотна элеватора 10. Высота слоя ботвы при этом достаточна, чтобы ботвошвыряльным устройством сформировался направленный поток ботвы для равномерного заполнения транспортного средства. При уменьшении потока ботвы уменьшается сила его воздействия на экран 14, который под действием пружины 18 поворачивается в направлении поступающего потока ботвы Поэтому при работе машины на полях с низкоурожайной ботвой экран 14 отклоняется от крайнего переднего положения на малый угол, ботва поступает на незначительную часть лотка и далее распределяется на узкой полосе ширины полотна выгрузного элеватора. Благодаря этому: ботва подается к ботвошвыряльному устройству слоем, высота которого достаточная для уплотнения и формирования направленного потока ботвы. Таким образом, регулятор потока поддерживает автоматически заданную высоту слоя 1565381 ботвы, поступающей к швыряльному устройству, и тем самым обеспечивается равномерная полная загрузка транспортных средств независимо от урожайности ботчы и уменьшаются потери ботвы при ее погр\ ке В итоге уменьшается требуемое количество транспортных средств для 6jrebi и трудозатраты на ее перевозку на фермы, а поскольку на замену транспортных средств уходит меньше времени, то повышается производительность работы машины ство и распотоженные поперечно шнеко вый транспортер со встречной ''агивкой для сужения потока ботвы, выгрузной эпеватор с размещенным ботво»ивыряльным устройством в его верхней части и приемным лотком в его нижней части и битер для подачи ботвы со шнекового тоанспортера на приемный лоток, отличающаяся ^ем, что, с целью улучшения загрузки транспортных средств, повышения производительности и 10 снижения потерь ботвы, над приемным лотком в зоне битера для подачи ботвы расположен регулятор потока ботвы - Формула изобретения 2 Машина поп 1, отличающаяся тем, что регулятор потока ботвы выполнен в виде I Машина для уборки ботвы корне- 15 шарнирно установленной дв>хплечей плас тины, одно из плеч которой подпружинено плодов, содержащая ботвоудаляющее устрой Фаг 2 1565381 ВадА Составитель Ю. Зеленое Редактор Л Гратилло Техред И Верес Корректор Т. Малец Заказ 1174 Тираж 460 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж—35, Раушская наб, д 4/5 Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101
