Теплоізоляційний будівельний блок

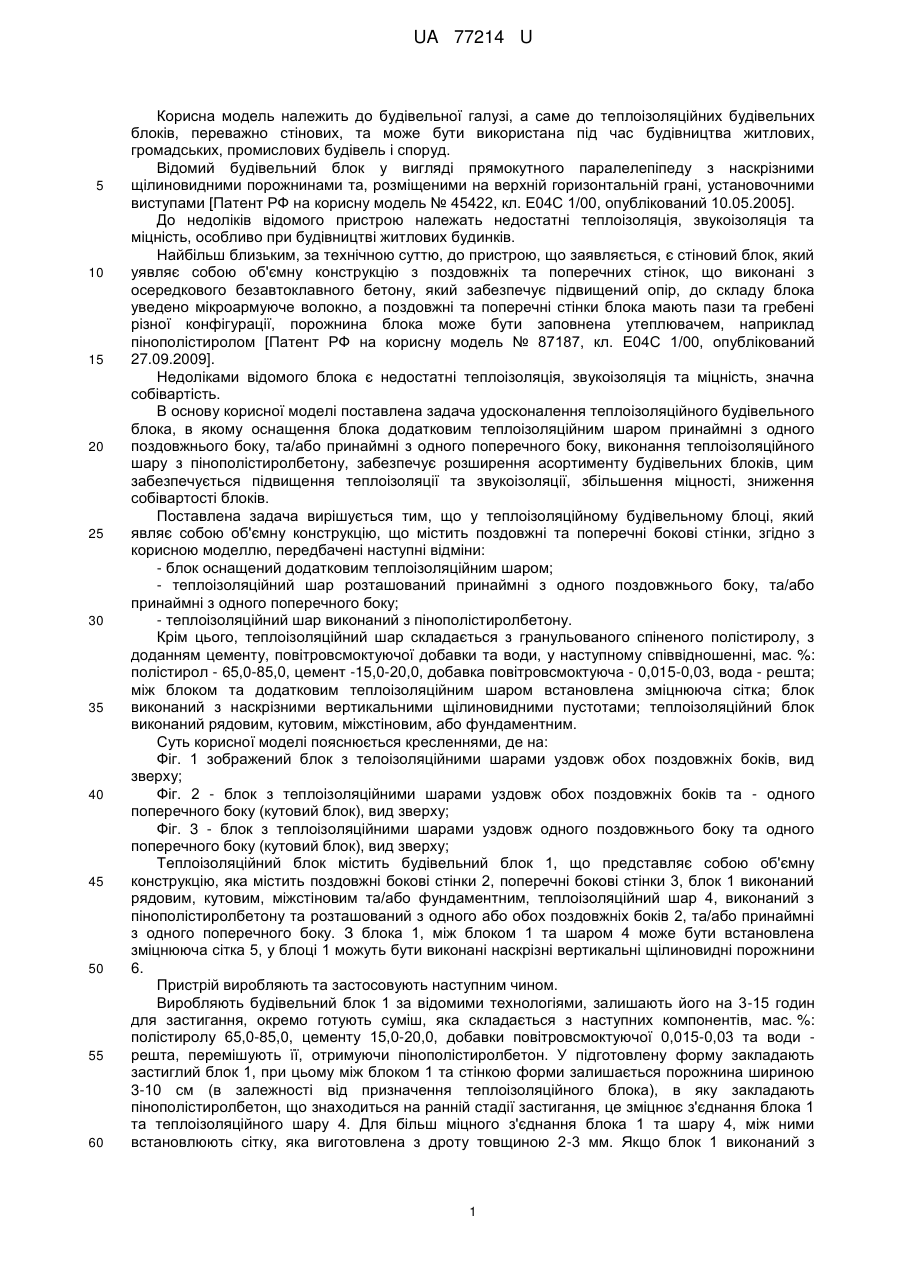

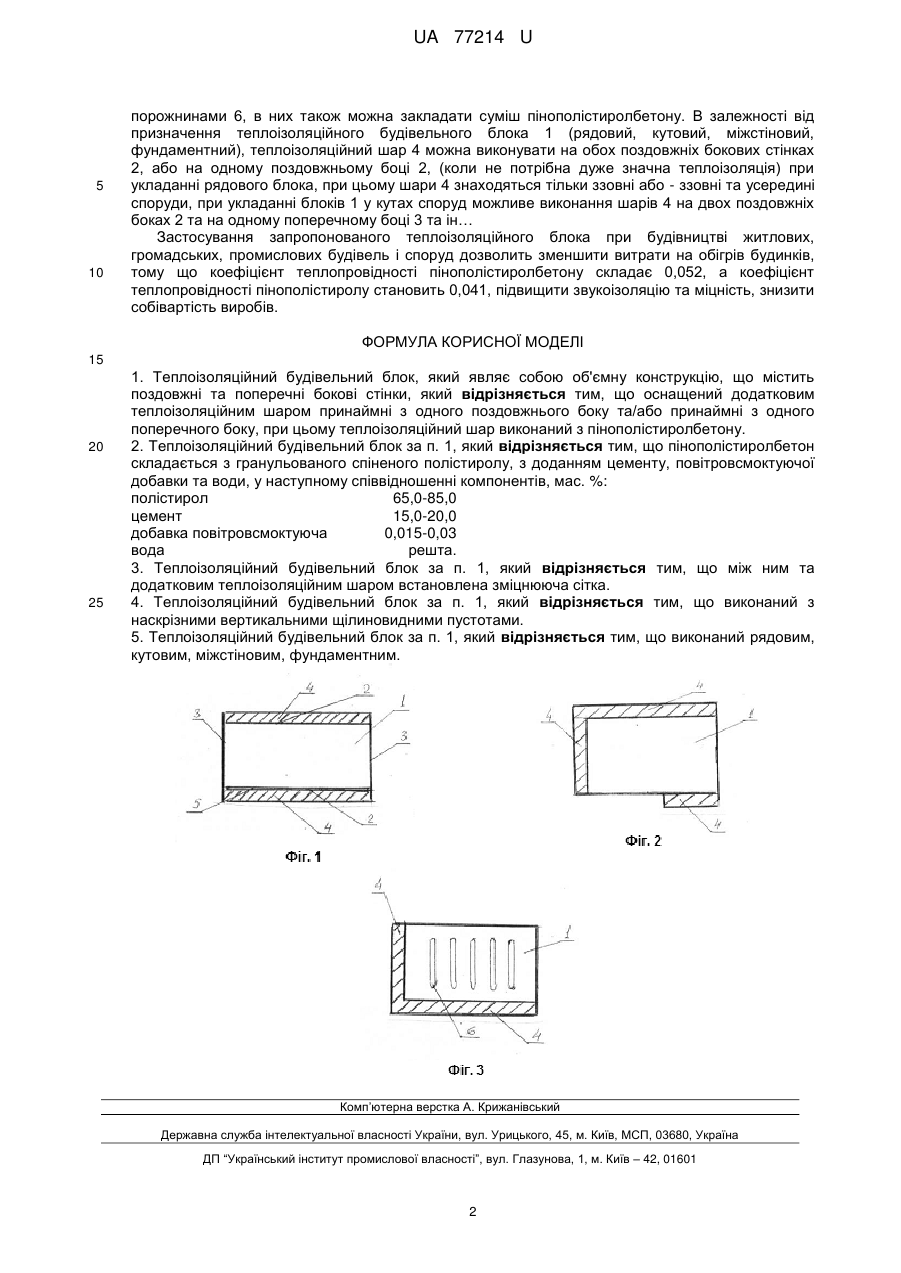

Реферат: UA 77214 U UA 77214 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до будівельної галузі, а саме до теплоізоляційних будівельних блоків, переважно стінових, та може бути використана під час будівництва житлових, громадських, промислових будівель і споруд. Відомий будівельний блок у вигляді прямокутного паралелепіпеду з наскрізними щілиновидними порожнинами та, розміщеними на верхній горизонтальній грані, установочними виступами [Патент РФ на корисну модель № 45422, кл. Е04С 1/00, опублікований 10.05.2005]. До недоліків відомого пристрою належать недостатні теплоізоляція, звукоізоляція та міцність, особливо при будівництві житлових будинків. Найбільш близьким, за технічною суттю, до пристрою, що заявляється, є стіновий блок, який уявляє собою об'ємну конструкцію з поздовжніх та поперечних стінок, що виконані з осередкового безавтоклавного бетону, який забезпечує підвищений опір, до складу блока уведено мікроармуюче волокно, а поздовжні та поперечні стінки блока мають пази та гребені різної конфігурації, порожнина блока може бути заповнена утеплювачем, наприклад пінополістиролом [Патент РФ на корисну модель № 87187, кл. Е04С 1/00, опублікований 27.09.2009]. Недоліками відомого блока є недостатні теплоізоляція, звукоізоляція та міцність, значна собівартість. В основу корисної моделі поставлена задача удосконалення теплоізоляційного будівельного блока, в якому оснащення блока додатковим теплоізоляційним шаром принаймні з одного поздовжнього боку, та/або принаймні з одного поперечного боку, виконання теплоізоляційного шару з пінополістиролбетону, забезпечує розширення асортименту будівельних блоків, цим забезпечується підвищення теплоізоляції та звукоізоляції, збільшення міцності, зниження собівартості блоків. Поставлена задача вирішується тим, що у теплоізоляційному будівельному блоці, який являє собою об'ємну конструкцію, що містить поздовжні та поперечні бокові стінки, згідно з корисною моделлю, передбачені наступні відміни: - блок оснащений додатковим теплоізоляційним шаром; - теплоізоляційний шар розташований принаймні з одного поздовжнього боку, та/або принаймні з одного поперечного боку; - теплоізоляційний шар виконаний з пінополістиролбетону. Крім цього, теплоізоляційний шар складається з гранульованого спіненого полістиролу, з доданням цементу, повітровсмоктуючої добавки та води, у наступному співвідношенні, мас. %: полістирол - 65,0-85,0, цемент -15,0-20,0, добавка повітровсмоктуюча - 0,015-0,03, вода - решта; між блоком та додатковим теплоізоляційним шаром встановлена зміцнююча сітка; блок виконаний з наскрізними вертикальними щілиновидними пустотами; теплоізоляційний блок виконаний рядовим, кутовим, міжстіновим, або фундаментним. Суть корисної моделі пояснюється кресленнями, де на: Фіг. 1 зображений блок з телоізоляційними шарами уздовж обох поздовжніх боків, вид зверху; Фіг. 2 - блок з теплоізоляційними шарами уздовж обох поздовжніх боків та - одного поперечного боку (кутовий блок), вид зверху; Фіг. 3 - блок з теплоізоляційними шарами уздовж одного поздовжнього боку та одного поперечного боку (кутовий блок), вид зверху; Теплоізоляційний блок містить будівельний блок 1, що представляє собою об'ємну конструкцію, яка містить поздовжні бокові стінки 2, поперечні бокові стінки 3, блок 1 виконаний рядовим, кутовим, міжстіновим та/або фундаментним, теплоізоляційний шар 4, виконаний з пінополістиролбетону та розташований з одного або обох поздовжніх боків 2, та/або принаймні з одного поперечного боку. З блока 1, між блоком 1 та шаром 4 може бути встановлена зміцнююча сітка 5, у блоці 1 можуть бути виконані наскрізні вертикальні щілиновидні порожнини 6. Пристрій виробляють та застосовують наступним чином. Виробляють будівельний блок 1 за відомими технологіями, залишають його на 3-15 годин для застигання, окремо готують суміш, яка складається з наступних компонентів, мас. %: полістиролу 65,0-85,0, цементу 15,0-20,0, добавки повітровсмоктуючої 0,015-0,03 та води решта, перемішують її, отримуючи пінополістиролбетон. У підготовлену форму закладають застиглий блок 1, при цьому між блоком 1 та стінкою форми залишається порожнина шириною 3-10 см (в залежності від призначення теплоізоляційного блока), в яку закладають пінополістиролбетон, що знаходиться на ранній стадії застигання, це зміцнює з'єднання блока 1 та теплоізоляційного шару 4. Для більш міцного з'єднання блока 1 та шару 4, між ними встановлюють сітку, яка виготовлена з дроту товщиною 2-3 мм. Якщо блок 1 виконаний з 1 UA 77214 U 5 10 порожнинами 6, в них також можна закладати суміш пінополістиролбетону. В залежності від призначення теплоізоляційного будівельного блока 1 (рядовий, кутовий, міжстіновий, фундаментний), теплоізоляційний шар 4 можна виконувати на обох поздовжніх бокових стінках 2, або на одному поздовжньому боці 2, (коли не потрібна дуже значна теплоізоляція) при укладанні рядового блока, при цьому шари 4 знаходяться тільки ззовні або - ззовні та усередині споруди, при укладанні блоків 1 у кутах споруд можливе виконання шарів 4 на двох поздовжніх боках 2 та на одному поперечному боці 3 та ін… Застосування запропонованого теплоізоляційного блока при будівництві житлових, громадських, промислових будівель і споруд дозволить зменшити витрати на обігрів будинків, тому що коефіцієнт теплопровідності пінополістиролбетону складає 0,052, а коефіцієнт теплопровідності пінополістиролу становить 0,041, підвищити звукоізоляцію та міцність, знизити собівартість виробів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 1. Теплоізоляційний будівельний блок, який являє собою об'ємну конструкцію, що містить поздовжні та поперечні бокові стінки, який відрізняється тим, що оснащений додатковим теплоізоляційним шаром принаймні з одного поздовжнього боку та/або принаймні з одного поперечного боку, при цьому теплоізоляційний шар виконаний з пінополістиролбетону. 2. Теплоізоляційний будівельний блок за п. 1, який відрізняється тим, що пінополістиролбетон складається з гранульованого спіненого полістиролу, з доданням цементу, повітровсмоктуючої добавки та води, у наступному співвідношенні компонентів, мас. %: полістирол 65,0-85,0 цемент 15,0-20,0 добавка повітровсмоктуюча 0,015-0,03 вода решта. 3. Теплоізоляційний будівельний блок за п. 1, який відрізняється тим, що між ним та додатковим теплоізоляційним шаром встановлена зміцнююча сітка. 4. Теплоізоляційний будівельний блок за п. 1, який відрізняється тим, що виконаний з наскрізними вертикальними щілиновидними пустотами. 5. Теплоізоляційний будівельний блок за п. 1, який відрізняється тим, що виконаний рядовим, кутовим, міжстіновим, фундаментним. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
